Andrey_Tka Posted October 4, 2017 (edited) Всем привет! Столкнулся с неприятной и не очень понятной ситуацией при монтаже видеонаблюдения. Имеем 4 камеры 2 mp Hiwatch, комбинированый кабель (питание+ сигнал), регистраторы Hikwission, BestDVR800pro, ИБП ЭЛИС 12в 10А. При первом подключении камеры - регистратор - монитор (VGA) получил синий дымок из монитора. При контакте одной рукой ВГА кабеля а другой bnc немного трухануло током. Все отключил и начал проверять. В силовых кабелях до камер КЗ нет, пробоя тоже, напряжение отсутствует, замыкания силового кабеля на сигнальный так же нет (за исключением: черный силовой-корпус bnc. но вроде так и должно быть). При подключении камер к ИБП, ан сигнальном выходе имеем порядка 1В. НА горячую подключать камеры к регу и проверять напряжение на видеовыходе ВГА не решался, переживаю что б и рег не спалить. Есть у кого какие нибудь мысли? Спасибо Edited October 4, 2017 by Andrey_Tka Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Blacklotus Posted October 4, 2017 Здравствуйте, Правильно, что не решались. Как поживает заземление видеорегистратора? Проверяли ли напряжение между пинами VGA ( https://ru.m.wikipedia.org/wiki/VGA_(разъём) )? Больше походит на дурость HiWatch регистратора. Схему подключения бы. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
straus Posted October 4, 2017 Всё проще простого. Устройства должны работать в одной системе заземления. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

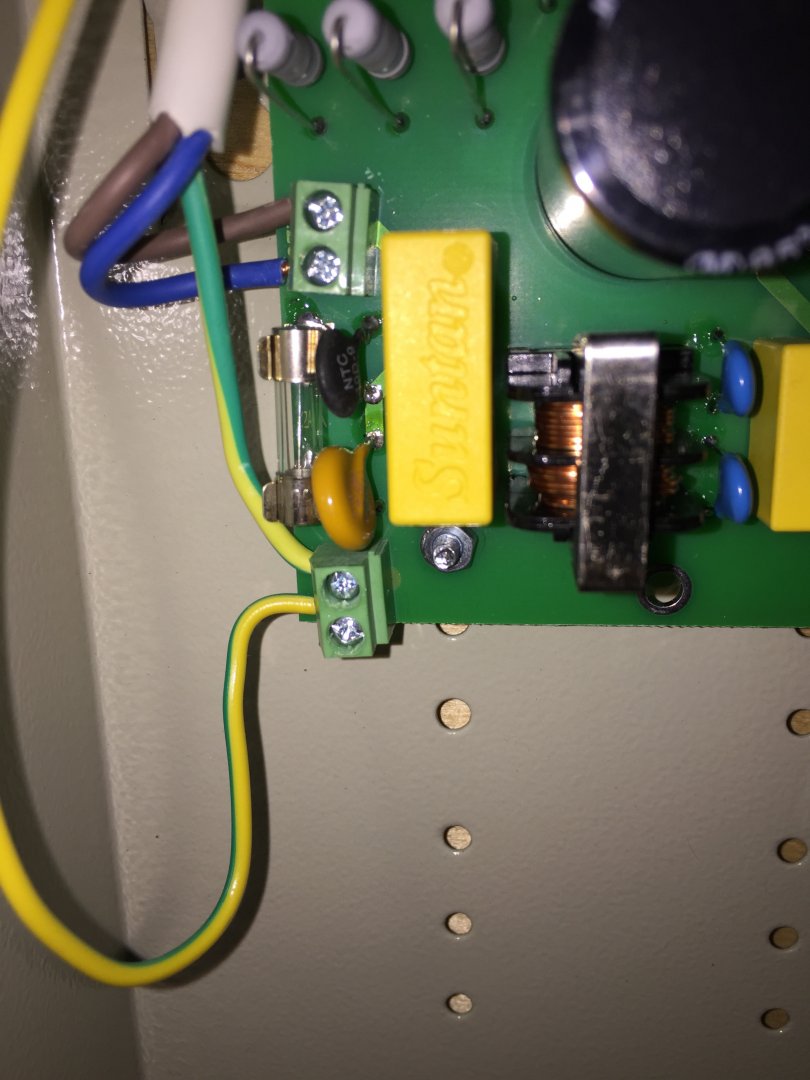

Andrey_Tka Posted October 17, 2017 Сделали заземление вообщем. Но теперь другая проблема - при подключеных камерах выбивает автомат. Час от часу не легче. То током бъет, то пробки выбивает)) схема осталась прежней- камеры-регистратор-ибп. Ибп подключается к розетке трехжильным кабелем. И видно что быбивает по заземлению- контакт на вилке чуть подплавился. Без камер связка рег- ибп работаю с заземлением нормально. Заземление регистртора подключено к одно точке с землей ибп. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
straus Posted October 17, 2017 А почему вы сами занимаетесь заземлением? Ищете приключений на свою пятую точку? Это задача штатного электрика объекта, он за это деньги получает и ответственность несёт. В вашем случае похоже либо на утечку (получается КЗ), либо на проблемы с нейтралью, если заземлено на неё (зануление) - весть ток других потребителей стекает через ваш хиленький проводок. Вызывать электрика, и пусть он ищет, где у него ноль отгорел. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Andrey_Tka Posted October 18, 2017 (edited) Это дом. Заземление делал электрик. Заземление я потом проверял тестером. Фаза-ноль и фаза-земля дают одинаковое напряжение. Тестером светятся все три жилы. Так что не исключено что сделано где то неправильно. Edited October 18, 2017 by Andrey_Tka Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
stalker86 Posted October 18, 2017 А вот так быть не должно. Скорее всего земля не земля,а "зануление". ради интереса померьте напряжение и по возможности сопротивление между 0 и землёй..Скорее всего будет по 0. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Andrey_Tka Posted October 18, 2017 19 минут назад, stalker86 сказал: А вот так быть не должно. Скорее всего земля не земля,а "зануление". ради интереса померьте напряжение и по возможности сопротивление между 0 и землёй..Скорее всего будет по 0. Да. По нулям. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
stalker86 Posted October 18, 2017 Ну вот и ответ. Нет у вас земли и где-то 0 ещё подгорел/отгорел и он прёт через Вас. Привет электрикам. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Andrey_Tka Posted October 18, 2017 2 минуты назад, stalker86 сказал: Ну вот и ответ. Нет у вас земли и где-то 0 ещё подгорел/отгорел и он прёт через Вас. Привет электрикам. А правильно должно быть: между землей и фазой напряжение должно отличаться между напряжением фаза-ноль ? И сопротивление нольь-земля должно быть отлично от 0 ? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
stalker86 Posted October 18, 2017 да некая разница напряжений там должна быть. И точно сопротивление не равно 0 У Вас просто земля посажена на 0.. нет честной земли Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
straus Posted October 18, 2017 На самом деле зануление допускается, и в некоторых случаях это единственный выход, называется система заземления TN-C. Но она плоха тем, что в случае обрыва силового нуля (который в этой системе является и заземляющим проводником) весь ток чужих нагрузок будет искать себе новый путь в землю. В вашем случае он найдёт его через земляной провод от вашей вилки, далее через провода до камер и через корпуса камер на заземлённые поверхности, на которых закреплены камеры. На самом деле ситуация непростая, но для решения нужно видеть нарисованную схему соединений, с указанием возможных контактов кпмер с заземлёнными поверхностями. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
