LHG 5: https://mikrotik.com/product/RBLHG-5nD



Цитата

The LHG is a compact and light 5GHz 802.11 a/n wireless device with an integrated dual polarization 24.5 dBi grid antenna



Объясните новичку,для чего тут используется dual-pol антенна? Судя по описанию,крайняя поддерживаемая модуляция - MCS7,а значит это не MIMO,да и в описании про MIMO ничего нет. Это для разнесенного приема ? Пытаюсь понять какой максимальный data rate у этих железок.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

есть там всё! просто на некоторых позициях на сайте пишуд мимо а на других дуал пол.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
5 часов назад, 777BLOODER777 сказал:

есть там всё! просто на некоторых позициях на сайте пишуд мимо а на других дуал пол.

Тогда опять непонятки.



Wireless specifications

5 GHz
  Transmit power (dBm) Receive Sensitivity Transmit power (mW)
6MBit/s 25 -96 316
54MBit/s 20 -80 100
MCS0 25 -96 316
MCS7 19 -75 79





Где для MIMO (> 2-потоков) RSSI? MSC7 - это SISO. Для SISO могут и две антенны быть использованы для улучшения качества принимаемого сигнала - прямой и отраженный.

Сравните для mANTBox 15s https://mikrotik.com/product/RB921GS-5HPacD-15S



Wireless specifications

5 GHz
  Transmit power (dBm) Receive Sensitivity Transmit power (mW)
6MBit/s 31 -96 1259
54MBit/s 27 -81 501
MCS0 30 -96 1000
MCS7 27 -77 501
MCS9 22 -72 158



MIMO указано и указано RSSI для MCS9 (2 потока).



А для LHG 5 не указано MSC9. Вот и вопрос,как это понимать. Это MIMO 2x2 или antenna diversity? Я в прострации уже от гадания.










Изменено пользователем alexwin

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

MCS9 это уже модуляция для АС, вникай потихоньку  что есть N и что есть AC

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
20 минут назад, 777BLOODER777 сказал:

MCS9 это уже модуляция для АС, вникай потихоньку  что есть N и что есть AC

Я не вдупляю,куда вникать.5Ггц - это и n и ac. LHG 5 - это a/n. Однако для MIMO RSSI в паспорте не указано (MSC7 - это не MIMO). Но для чего-то указано,что антенна dual-pol?

Мож это,хватит меня уже запутывать еще больше? Объясните мне просто,нахера тут антеннта dual-pol. Это MIMO или что это? Если это MIMO,а не antenna diversity,какого хрена так раписано в паспорте,это для кого,для телепатов?! Для новичка можно дать простые ответы на простые вопросы или че,нужно обязательно в разгадки играть,ей-богу?!!!

Изменено пользователем alexwin

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

MIMO 2x2 = dual-pol Так понятно??? есть MIMO 3x3, MIMO 4x4



а то что ты пишешь про 5ггц это прочто частота на которой передаются данные.





dual-pol это двойная поляризация, горизонтальная и вертикальная.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
2 минуты назад, 777BLOODER777 сказал:

MIMO 2x2 = dual-pol Так понятно??? есть MIMO 3x3, MIMO 4x4

Понятно. Почему тогда тогда указано RSSI в паспорте LHG 5 только для MCS7 (не MIMO)? В чем прикол? Вот это не понятно. Какой,итого,максимальный data rate,как это разгадать?!!

Какой это MCSmax и какой RSSI?!!

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

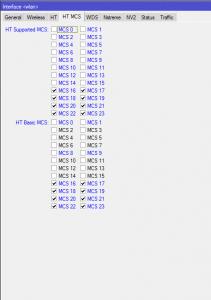

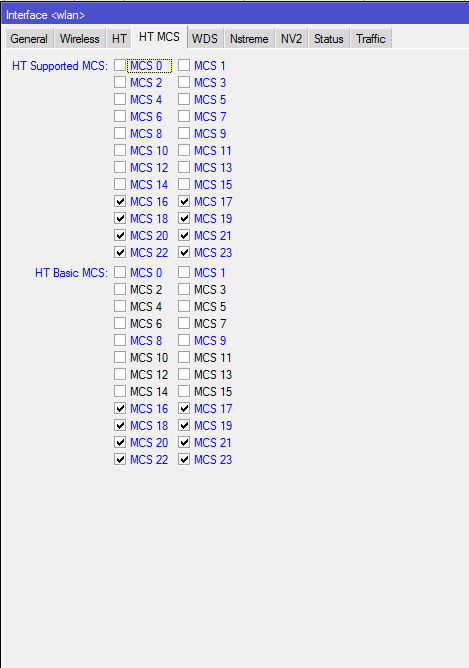

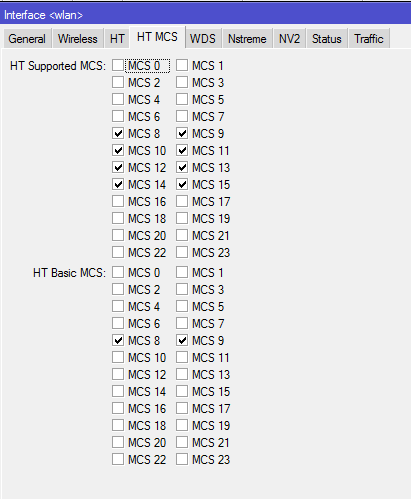

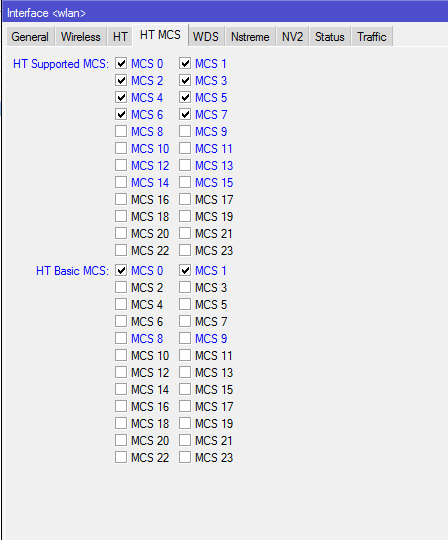

ща по буквам попробую






так у тя работает твоё мимо



он же дуал пол



он же уал чейн



он же мимо 2х2






в этом случаи передаются одни и теже данные что по горизонтально, что по вертикальной поляризации






так работает мимо 3х3



складывается картинка?

Изменено пользователем 777BLOODER777

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
31 минуту назад, 777BLOODER777 сказал:

ща по буквам попробую






так у тя работает твоё мимо



он же дуал пол



он же уал чейн



он же мимо 2х2






в этом случаи передаются одни и теже данные что по горизонтально, что по вертикальной поляризации






так работает мимо 3х3



складывается картинка?




Цитата



он же дуал пол



он же уал чейн



он же мимо 2х2





Зае-сь,наконец-то выяснили,что в отношении микротик dual-pol == dual-chain == mimo 2x2.



А теперь смотрим сюда:https://lantorg.com/article/harakteristiki-wifi-oborudovaniya

MIMO 2x2  - это минимум mcs8 (2 потока). Для Ubiquti для msc8 указано rssi -95 dBm.

ПОЧЕМУ  НЕУКАЗАНО/УКАЗАНО ( ИЛИ ГДЕ БЛЯ УКАЗАНО) ДЛЯ LHG 5?  Бля!!!

Изменено пользователем alexwin

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

У вас с нервами все в порядке? Студент что-ли?

Зачем вам нужны ответы на эти вопросы?

Максимальный Data Rate у LHG-5 300Мбит/с в 40 МГц.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

alexwin , вместо ругани мозг включите. Во-первых, то что вы назвали RSSI им не является, это receive(r) sensitivity, чувствительность приемника на данной модуляции. Во-вторых, чувствительности на MSC0 и MSC8(16,24) в 802.11n идентичны, ибо это просто подключение еще одного потока в той же базовой BPSK, нахрена это расписывать?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Извиняюсь,коллеги,до этого был спор с заказчиком,нервы были накручены,поэтому и вспылил. :)



Теперь понятно. Dual-pol у этой модели - это MIMIO 2x2,поэтому max data rate == mcs15 == 300Мбит/с.



Цитата

Во-первых, то что вы назвали RSSI им не является, это receive(r) sensitivity, чувствительность приемника на данной модуляции

Я знаю разницу,просто RSSI - писать меньше букв чем receiver sensibility :). Думаю на смысл это сильно не повлияло.



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

alexwin , смотрите данные по оборудованию на официальном сайте производителя: официальный каталог . Были прецеденты, когда локальные продавцы косячили с описанием.
На официальном сайте производителя, на страничке описания каждого продукта есть строка "Product Code". Для LHG 5 это RBLHG-5nD.

Буквы и цифры там неслучайны. После "-" идёт описание возможностей беспроводного модуля официальная wiki . В частности "D" означает "Dual chain"(у других вендоров оно же "MIMO 2x2", оно же  "дуал пул").

Поделиться сообщением
