alibek Posted September 7, 2017 · Report post Есть участок протяженностью около 700 метров, на нем каждые 200 метров будет размещаться маломощное оборудование (IP-камеры), всего 5 камер. Между камерами будет кинут оптический кабель и кабель питания 220В. Хотелось бы минимизировать количество столбов. На какое расстояние можно закладываться для СИП 6 и подвесного оптического мини-кабеля на 6-8 волокон? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
frol13 Posted September 7, 2017 · Report post 7 минут назад, alibek сказал: Есть участок протяженностью около 700 метров, на нем каждые 200 метров будет размещаться маломощное оборудование (IP-камеры), всего 5 камер. Между камерами будет кинут оптический кабель и кабель питания 220В. Хотелось бы минимизировать количество столбов. На какое расстояние можно закладываться для СИП 6 и подвесного оптического мини-кабеля на 6-8 волокон? Загадками изъясняетесь. 1. Опоры надо ставить или существующие? Если опоры существующие, то мимо опоры Вы по прямой не пройдете- все равно будете подвешивать-тогда надо сделать подбор кабеля под существующий пролет. Если опоры надо ставить, то надо маленько попроектировать - для этого есть альбомы типовых решений по установке опор по СИП-2, например. Но в любом случае придете к расстоянию между опорами 30-50 м в зависимости от климатики и грунтов. 2. Что такое СИП-6? СИП-1..5 в практике описаны, а этот зверь не попадался. Кстати, если прокладка у Вас стоит недешево, посмотрите вариант СИП-2 с оптикой в одном жгуте. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Bachaa Posted September 7, 2017 · Report post Не хватает данных. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
alibek Posted September 7, 2017 · Report post Голое поле, все нужно ставить. То есть, какой кабель не выбирай, пролеты по 100 метров не получить (за разумные деньги)? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Bachaa Posted September 7, 2017 · Report post Тогда при использовании сип-3 провода сечением 35 квадратов двумя проводниками (фаза и ноль) по схеме обычной воздушной линии на 10-кв можно идти пролетами в 80 метров. Силовые провода по краям - оптический по центру. Оптику будет достаточно на 3,5 - 4 кН использовать на такие пролеты. Хотя можно все сделать не в одной горизонтальной плоскости, а в одной вертикальной. Тогда не нужны будут траверсы на столбах. Но придется чуток поколхозить. В наших краях таких технологий нет, но вот скандинавы уже во всю практикуют. Они уже провод на 10 кВ по типу кабеля в одном жгуте поднимают. Сейчас посмотрел ролики на ютубе. уже в татарстане такие линии опробовали. Я отстал вобщем... Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
frol13 Posted September 7, 2017 · Report post Это скорее задача проектирования ВЛЭП с СИП. Посмотрите здесь: http://www.niled.ru/services/ там в том числе есть типовые проекты. А вообще нужна хотя бы консультация проектировщика. Согласно типовым проектам, можно и 100 м между опорами сделать (если грунты позволяют), но опоры-11 м и самой большой марки прочности. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Bachaa Posted September 7, 2017 · Report post 3 минуты назад, frol13 сказал: можно и 100 м между опорами сделать Тогда ВОК нужен подороже будет... Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
frol13 Posted September 7, 2017 · Report post 3 минуты назад, Bachaa сказал: Тогда ВОК нужен подороже будет... Нужно считать разные варианты по деньгам. Чего гадать? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
alibek Posted September 7, 2017 · Report post 59 минут назад, frol13 сказал: Что такое СИП-6? Я имел ввиду СИП с минимальным сечением, по-моему это 6 мм. Потребляемая мощность мизерная (десятки ватт). 3 минуты назад, frol13 сказал: А вообще нужна хотя бы консультация проектировщика. Само собой. Но мне хотя бы порядок цен понять. Мне нужно подключить 5 IP-камер, расположенных через 200 метров. Мощность невелика (до 10 Вт), но автономное питание на солнечных элементах получается дорогим. Была мысль запитывать камеры по PoE через полевой кабель П-274, но слишком большое падение напряжения получается, да и до последних камер дистанции уже не хватает, нужен PoE-регенератор. Поэтому камеры придется подключать по оптике и ставить медиаконвертеры — а это еще 5-10 Вт, так что солнечные панели отпадают, нужно питание тянуть. И если использовать дроп-кабель и тонкий СИП, то пролеты придется делать метров по 40, опор будет много. А если использовать кабель на большие пролеты, то он дорогой будет, плюс опоры нужны большие. Вот и ищу баланс с минимальной стоимостью. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
YuryD Posted September 7, 2017 · Report post П-296 со строительной бухты в 400м, вполне киловатт пережуёт. Две пары в параллель - вполне. В СА - газоноксилки в кВт, легко питались от зарытого п-296, три фазы и земля и 0 - в кабель п296 влазили. Это если для питания. Понятно что оптики в п296 нету. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
NikeC Posted September 8, 2017 · Report post А что мешает все это дело закопать? Поле же. Если вы конечно не в вечной мерзлоте ip камеры ставите. Попутно можно еще и систему охраны периметра подключить по волокну при желании Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
fiberoptic Posted September 11, 2017 · Report post IMHO. Думаю красиво будет использовать такой кабель http://www.cabeltov.ru/optical-cable/elektroopticheskij-kabel/optoelektricheskij-kabel-sl-oek-p-nu-2e2-3%2C5%2B2x%2C1%2C0/ + ADWAC зажимы и столбы ставить через 70м. = 10столбов. На столбах для камер использовать всепогодный медиаконвертор https://fiberoptickz.blogspot.com/2017/06/pt-pos401grf-ot.html (термоящик не нужен), а позади любую небольшую муфту dome type. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Bachaa Posted September 11, 2017 · Report post 2 часа назад, fiberoptic сказал: такой кабель Зимой будет атас. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
alibek Posted September 11, 2017 · Report post В 08.09.2017 в 08:33, NikeC сказал: Поле же Не совсем поле, там может ездить тяжелая техника (грузовики, бульдозеры). Да и грунт там весьма каменистый. 3 часа назад, fiberoptic сказал: На столбах для камер использовать всепогодный медиаконвертор Интересная штука. Мы как-то брали несколько аналогичных (по смыслу) устройств TFortis, но у них исполнение хоть и уличное, но не антивандальное (пластик). А тут все выглядит добротно. Но, кстати, задача упростилась. Получил ген.план, на объекте все же будет питание и даже забор. Так что все сводится до банальщины. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
frol13 Posted September 11, 2017 · Report post 1 час назад, alibek сказал: на объекте все же будет питание и даже забор. Значит, будете тащить по забору и оптику и питание камер. Но стоечки там все равно делать придется, так что вопрос выбора- как, чем и через сколько метров- пока не снят. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
fiberoptic Posted September 12, 2017 · Report post 13 часов назад, Bachaa сказал: Зимой будет атас. А в чем сомнения, если не секрет? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
frol13 Posted September 12, 2017 · Report post 4 часа назад, fiberoptic сказал: А в чем сомнения, если не секрет? Ну насчет живучести зимой этих ящичков утверждать не берусь, а вот по кабелю есть сомнения точно - вряд ли он выдержит 70 м пролет с гололедом - а зажимать, кстати, каким зажимом будете? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
fiberoptic Posted September 12, 2017 · Report post 11 минут назад, frol13 сказал: Ну насчет живучести зимой этих ящичков утверждать не берусь, а вот по кабелю есть сомнения точно - вряд ли он выдержит 70 м пролет с гололедом - а зажимать, кстати, каким зажимом будете? Что касаемо конверторов, то температурный диапазон эксплуатации от -40 до +65. Проверено испытаниями. А по кабелю, как я уже говорил, зажим для плоского кабеля - ADWAC, как и рекомендует производитель. Хороший зажим с 3-мя точками крепления вполне с задачей справится. Однако, поскольку вводная изменилась, и кабель, вероятно будет проложен по забору, то можно было бы использовать не плоский, а круглый кабель: http://www.cabeltov.ru/optical-cable/elektroopticheskij-kabel/elektricheskij-kabel-03nu-8e2-2x2.5/ Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
fiberoptic Posted September 12, 2017 · Report post 31 минуту назад, fiberoptic сказал: ... - ADWAC... Да, ODWAC, коненчно же... Извините, ошибся. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

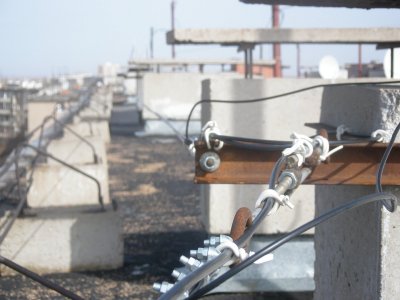

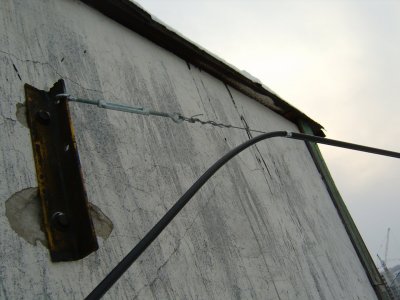

satboy Posted September 12, 2017 · Report post При наличии сип - практически любой диелектрический FTTH можно навить вокруг него.. Я регулярно для таких целей использую еврик - ОПЦ-*-Д2-3.5 Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
frol13 Posted September 12, 2017 · Report post 3 часа назад, fiberoptic сказал: Да, ODWAC, коненчно же... Извините, ошибся. Ну тогда я спокоен.. :)). 100 кг нагрузки, скорее всего, сделают из этого кабеля полный фарш и даже с макаронами..:)) В общем гололедную зиму ему не суждено будет пережить при 70 м пролете. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
fiberoptic Posted September 12, 2017 · Report post 33 минуты назад, frol13 сказал: Ну тогда я спокоен.. :)). 100 кг нагрузки, скорее всего, сделают из этого кабеля полный фарш и даже с макаронами..:)) В общем гололедную зиму ему не суждено будет пережить при 70 м пролете. Допустимое усилие на растяжение: 3,5 кН для 70 метрового пролета вполне адекватная характеристика. См. рекомендации выше. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

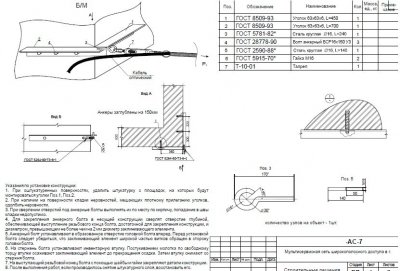

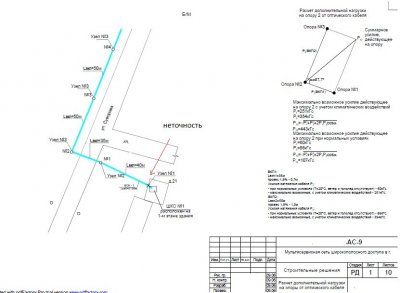

frol13 Posted September 12, 2017 · Report post 46 минут назад, fiberoptic сказал: Допустимое усилие на растяжение: 3,5 кН для 70 метрового пролета вполне адекватная характеристика. См. рекомендации выше. Ну тогда обратитесь к своим же характеристикам кабеля. Там написано, что 3 кн на 10 см - допустимое раздавливающее усилие. ODWAC зажмет на протяжении 5 см, то есть если верить этим цифрам, то не раздавит при нагрузке 150 кг. Но есть еще такая неприятность, как сдирание оболочки, и она в этих зажимах сначала ползет, проскальзывая, а потом- сдирается. И наступит это раньше, чем 150 кг. Вот проведите испытания в зажимах и опровергните, пож, если можете. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
fiberoptic Posted September 13, 2017 · Report post 14 часов назад, frol13 сказал: ...ODWAC зажмет на протяжении 5 см... Не совсем так. Посмотрите внимательно на характеристики ODWAC-XL, он имеет длину порядка 22см, при этом площадь зажима будет никак не менее 10см. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
frol13 Posted September 13, 2017 · Report post 4 часа назад, fiberoptic сказал: Не совсем так. Посмотрите внимательно на характеристики ODWAC-XL, он имеет длину порядка 22см, при этом площадь зажима будет никак не менее 10см. Насчет ODWAC-XL, может и соглашусь. Но хочется узнать насчет результатов испытаний системы "Зажим-кабель" на растягивающую нагрузку. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
