Тест кабелей на разрыв с помощью весов 300 кг (3kH) Попытался порвать кабель ,но не выдержал зажим

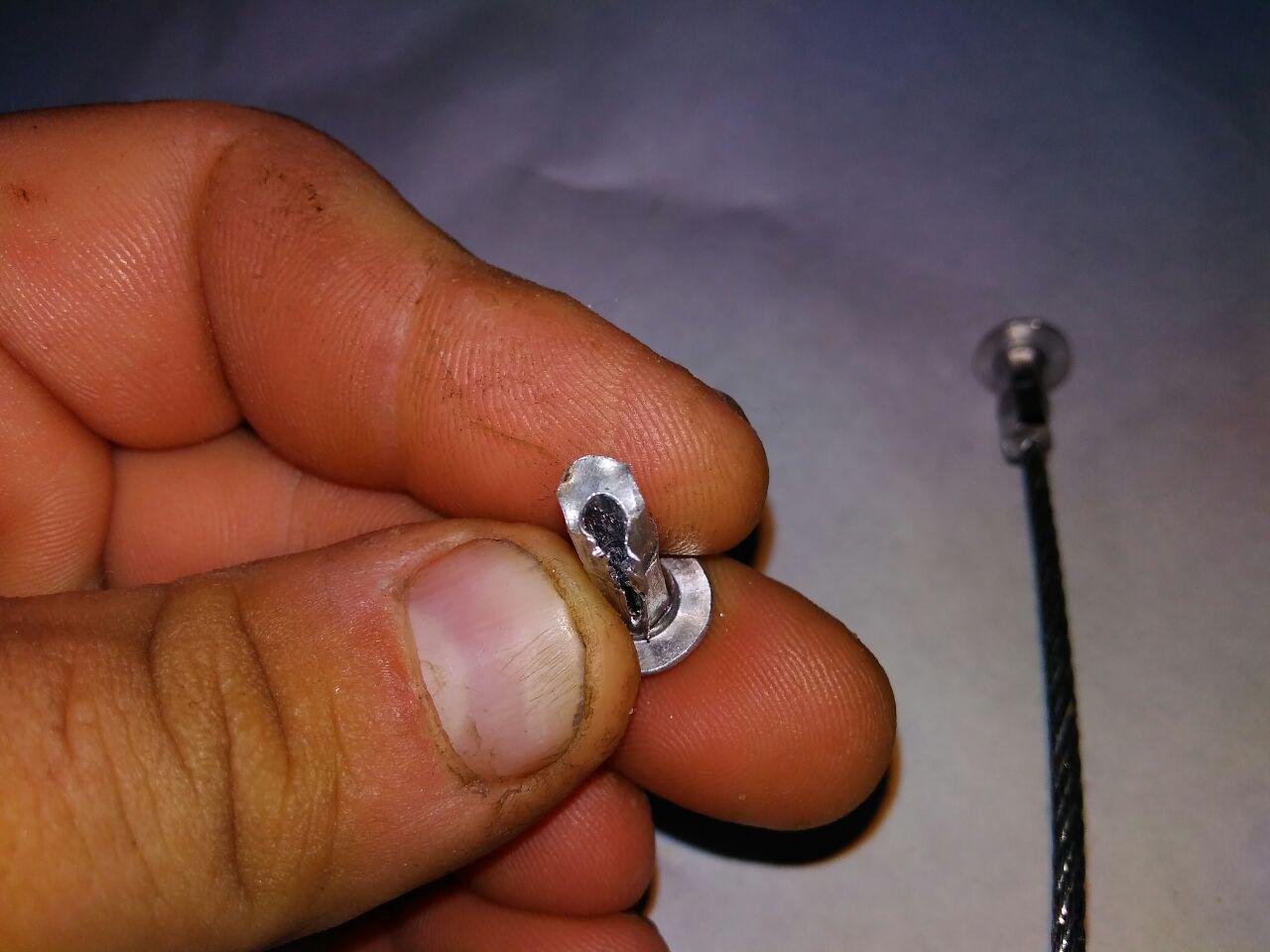

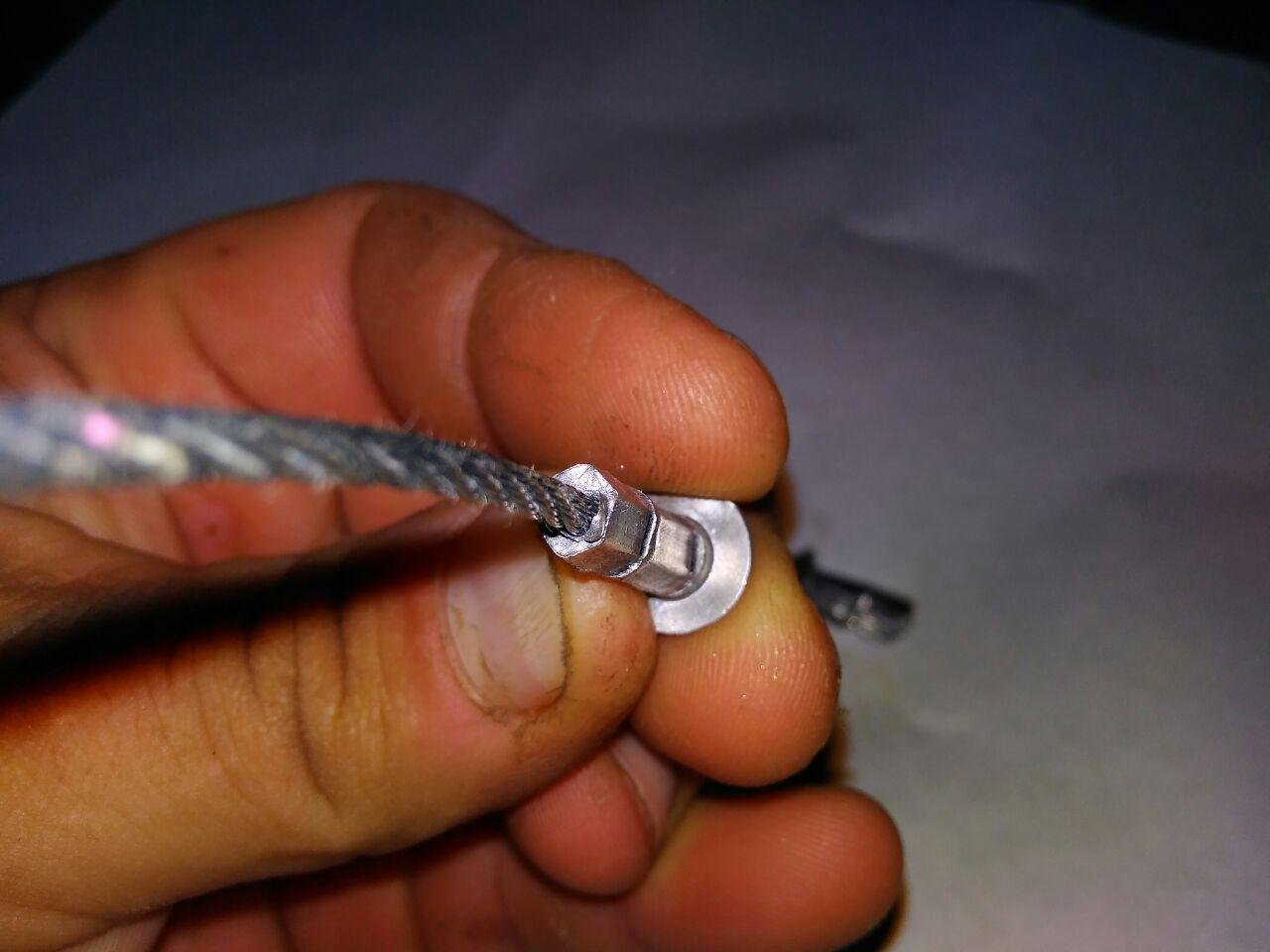

Попытался порвать кабель ,но не выдержал зажим
Компоненты теста:
1-Клиновой зажим Alpha Mile 806-01-35 1.8kH 180kg
2-Оптический кабель Alpha Mile 601-02-04 0.5kH 50kg
3- Талреп M16 2шт.

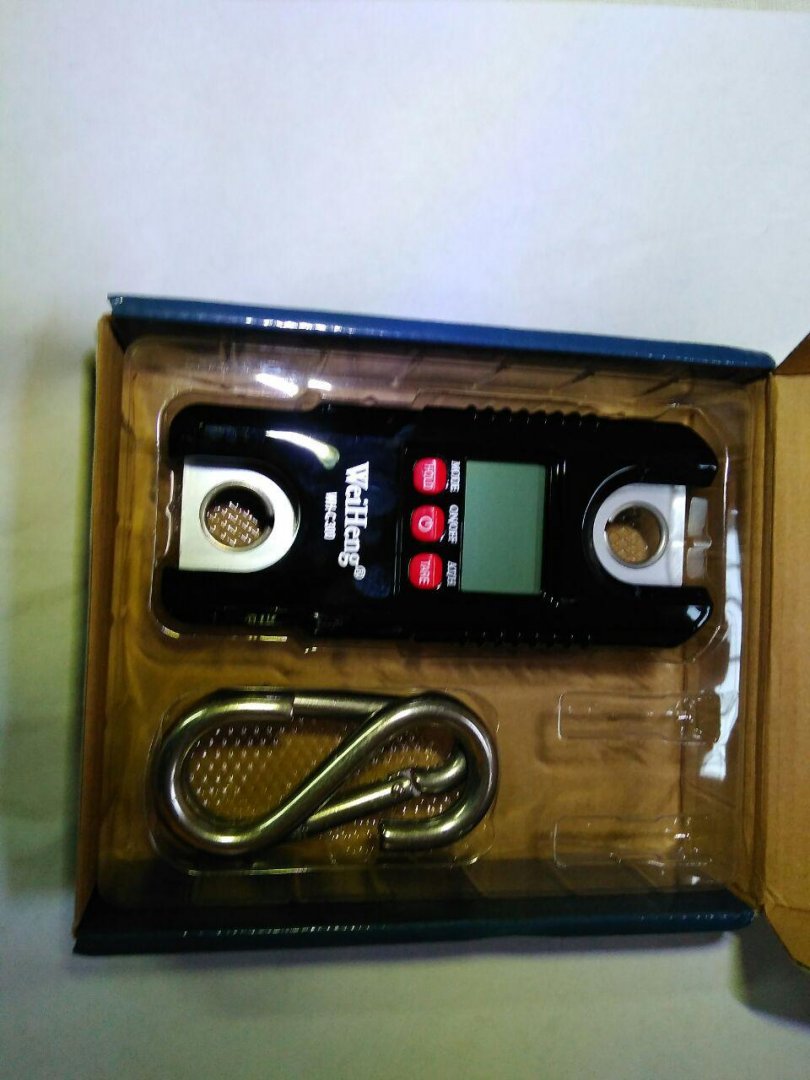

4- Весы WH-C300 до 300kg











Share this post


Link to post
Share on other sites

Тест оболочки, который дал побочный результат в виде теста зажима :)  Интересно что с волокном в этом кабеле происходит при таких нагрузках.



Было бы классно, если бы ты у себя сделал еще один тест, только пролет в 40 метров (в окно можешь вытащить кабель и там за что-либо зацепить?) и по краям отрезка кабеля колечки диаметром в 30 см с запасом кабеля метров в 15 метров. И все это хозяйство под реф с компенсационной катушкой.



Вот тогда это будет нечто похожее на лабораторный тест кабеля. Ибо нам не интересно что там с оболочкой, всем интересно что там с волокном при таких нагрузках.

Share this post


Link to post
Share on other sites

Будут обрезки  может проведу, но  пока такого обрезка нет как и катушки.

Share this post


Link to post
Share on other sites

А еще лучше оставить кабель натянутым на пару недель. Вот тогда и узнаем, ползет ли полиэтилен, утягиваются ли волокна, итд.



Share this post


Link to post
Share on other sites

Величина допустимой нагрузки в кабеле означает не тот момент, когда он порвется, а тот момент, когда натяжение в волокне не будет превышать допустимых значений (для долговременной работы не более 0,2% удлинения волокна допустимо).

По затуханию, кстати, может быть и на 1% удлинения все в порядке, у волокна SMF-28 Ultra, например.

Share this post


Link to post
Share on other sites

Вы там позаботьтесь о технике безопасности, пож. Кабель при разрыве бьет хлыстом по всему. что не попадя, сорвавшиеся части зажимов могут выстрелить в разные стороны.

А зачем Вам разрыв? Кабель свое, судя по всему, выдержал, зажатие в зажимах Вы посмотрели, осталось проверить, когда кабель вытягиваться начнет или с него начнет сдирать оболочку. Рвать- не обязательно.

Share this post


Link to post
Share on other sites

А пробовали вместо анкерных спиральные зажимы 5-6мм?

они надежнее да и дешевле процентов на 10-15

Share this post


Link to post
Share on other sites
16 часов назад, pgoloyad сказал:

А пробовали вместо анкерных спиральные зажимы 5-6мм?

они надежнее да и дешевле процентов на 10-15

Где дешевле ?

Share this post


Link to post
Share on other sites

Ну вязки volscom дешевле процентов на 30 чем клины в наге. А если заказать в инсталле то и в двое будет. Другой вопрос что в наличии никогда нет и диаметр надо подгадывать.

Share this post


Link to post
Share on other sites

Ага - протестировать рефлектометром - бриллюэновским.

Обычным маловероятно что увидеть до разрыва волокна - ну разве что в точках крепления местные неоднородности ( кварц уже хрустнул а акрил еще держит )

Edited by vidis

Share this post


Link to post
Share on other sites

Спиралки запасы на исходе, и обнаружил что Инсталл поднял цены на 30% на арматуру уже месяц как (предыдущая цена 65р была)

Так что с первого приближения дали на НСО 5-6мм - 85рэ ценник.

Планирую закупаться, кому надо присоединяйтесь, если пару тысяч выгрести наверняка получится еще получить скидку.


Edited by pgoloyad

Share this post


Link to post
Share on other sites
В 02.09.2017 в 13:24, vidis сказал:

Обычным маловероятно что увидеть до разрыва волокна



Достаточно увидеть затухание в точке крепления на определенной нагрузке.

Share this post


Link to post
Share on other sites

наблюдал как монтажник ,дабы попасть с крыши на крышу(с двенадцати\этажки на десятину  пролёт метров 30), катился по восьмёрке зацепившись за обезьяну. Добрался без происшествий, но очко у  дурака заиграло только когда показали "надёжность" узлов крепления - анкер-кольца в кирпиче полувековой давности...

Share this post


Link to post
Share on other sites
Только что, aleks01234 сказал:

Добрался без происшествий, но очко у  дурака заиграло только когда показали "надёжность" узлов крепления - анкер-кольца в кирпиче полувековой давности...

«Заиграть» должно было у бригадира.

Share this post


Link to post
Share on other sites
В 04.09.2017 в 12:48, aleks01234 сказал:

наблюдал как монтажник ,дабы попасть с крыши на крышу(с двенадцати\этажки на десятину  пролёт метров 30), катился по восьмёрке зацепившись за обезьяну. Добрался без происшествий, но очко у  дурака заиграло только когда показали "надёжность" узлов крепления - анкер-кольца в кирпиче полувековой давности...

часто отвага идёт рука об руку со слабоумием... ((

Share this post


Link to post
Share on other sites
В 04.09.2017 в 11:48, aleks01234 сказал:

наблюдал как монтажник ,дабы попасть с крыши на крышу(с двенадцати\этажки на десятину  пролёт метров 30), катился по восьмёрке зацепившись за обезьяну. Добрался без происшествий, но очко у  дурака заиграло только когда показали "надёжность" узлов крепления - анкер-кольца в кирпиче полувековой давности...

Мне вот интересно ,как он спускался с крыши здания на которое приехал,они как правило закрыты чердаки.

Share this post


Link to post
Share on other sites

Идиотов много...  слава богу кабелюги нормальные..










Share this post


Link to post
Share on other sites
В 24.09.2017 в 20:37, satboy сказал:

Идиотов много...  слава богу кабелюги нормальные..



жесть... не, ну понятно в Индии, в Китае, в Тайланде, обезъяны по проводам лазят... животные дикие, что с них взять... А здесь то вроде человек... хотя может уже животное...

п.с. психические расстройства диагностируются тяжело...

Share this post


Link to post
Share on other sites
В 31.08.2017 в 14:03, NikeC сказал:

Величина допустимой нагрузки в кабеле означает не тот момент, когда он порвется, а тот момент, когда натяжение в волокне не будет превышать допустимых значений (для долговременной работы не более 0,2% удлинения волокна допустимо).

По затуханию, кстати, может быть и на 1% удлинения все в порядке, у волокна SMF-28 Ultra, например

таки это понятно интересно само значение при котором происходит порыв поэтому   есть пока что 3  испытуемых скоро будут ещё

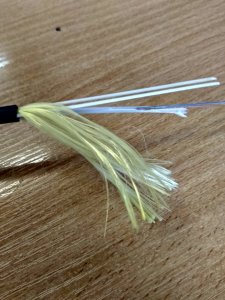

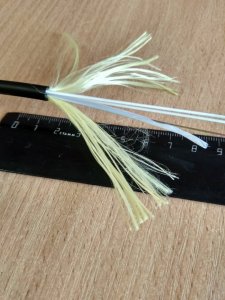

Рвем оптический кабель alpha mile micro adss 601-02-06



Рвем оптический кабель ОКГС-8(g.652d)Т/П 1kH ООО "Сарансккабель-оптика"



не порвали оптический кабель ОКГС-16(g.652d)Т/П 1,5kH ООО "Сарансккабель-оптика"



Share this post


Link to post
Share on other sites
В 04.09.2017 в 06:48, aleks01234 сказал:

наблюдал как монтажник ,дабы попасть с крыши на крышу(с двенадцати\этажки на десятину  пролёт метров 30), катился по восьмёрке зацепившись за обезьяну. Добрался без происшествий, но очко у  дурака заиграло только когда показали "надёжность" узлов крепления - анкер-кольца в кирпиче полувековой давности...

у нас в городе один тут убился на днях с пятиэтажки

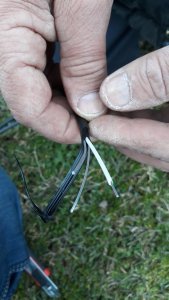

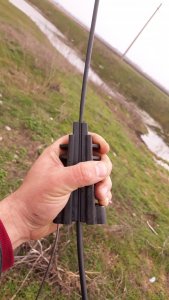

ох блин считал НСО очень надежными зажимами но на 80 метровом пролете проскользнул кабель в нем во время сильного ветра. по диаметру все четко было подобрано

Share this post


Link to post
Share on other sites

Вы напишите где,а то все в последнее время падают  с 5 ти этажек при очистки  крыш

Share this post


Link to post
Share on other sites
1 час назад, Vasmer сказал:

давайте набросим на вентилятор   обсудим

А че набрасывать то :)   Пили дальше.

Давай рви окей, алтай, трансвок, харьков, ну и белорусов порви до кучи.
