Приколхозить ИБП к POE блоку

Добрый день ! Подскажите, как можно максимально надёжно зарезервировать wifi мост UBNT, есть у меня один проблемный объект , ситуация следующая , на одной из сторон Wi Fi моста 5Ггц Power Beam M5 были постоянные проблемы с выгоранием пое блоков или фидеров , решил проблему установкой грозозащиты и установкой небольшого контура заземления . Сейчас на данном объекте другая проблема , постоянно отваливается свет примерно на 5-8 часов , хотел бы поставить ИБП, но обычные домашние ИБП не подходят , т к АКБ маленького объема 7-10 ампер и с учётом потери на преобразовании и так далее ИБП не долгоиграющий , максимум хватает на часа 2-3 , ставить какой то наговский ИБП нет смысла слишком мощные и дорогие. Может есть какие то специализированные Poe блоки с возможностью подключения АКБ и функцией заряда этих самых АКБ , блок у меня стандартный 24 вольта 0.5 или 1 амперный.

Share this post


Link to post
Share on other sites

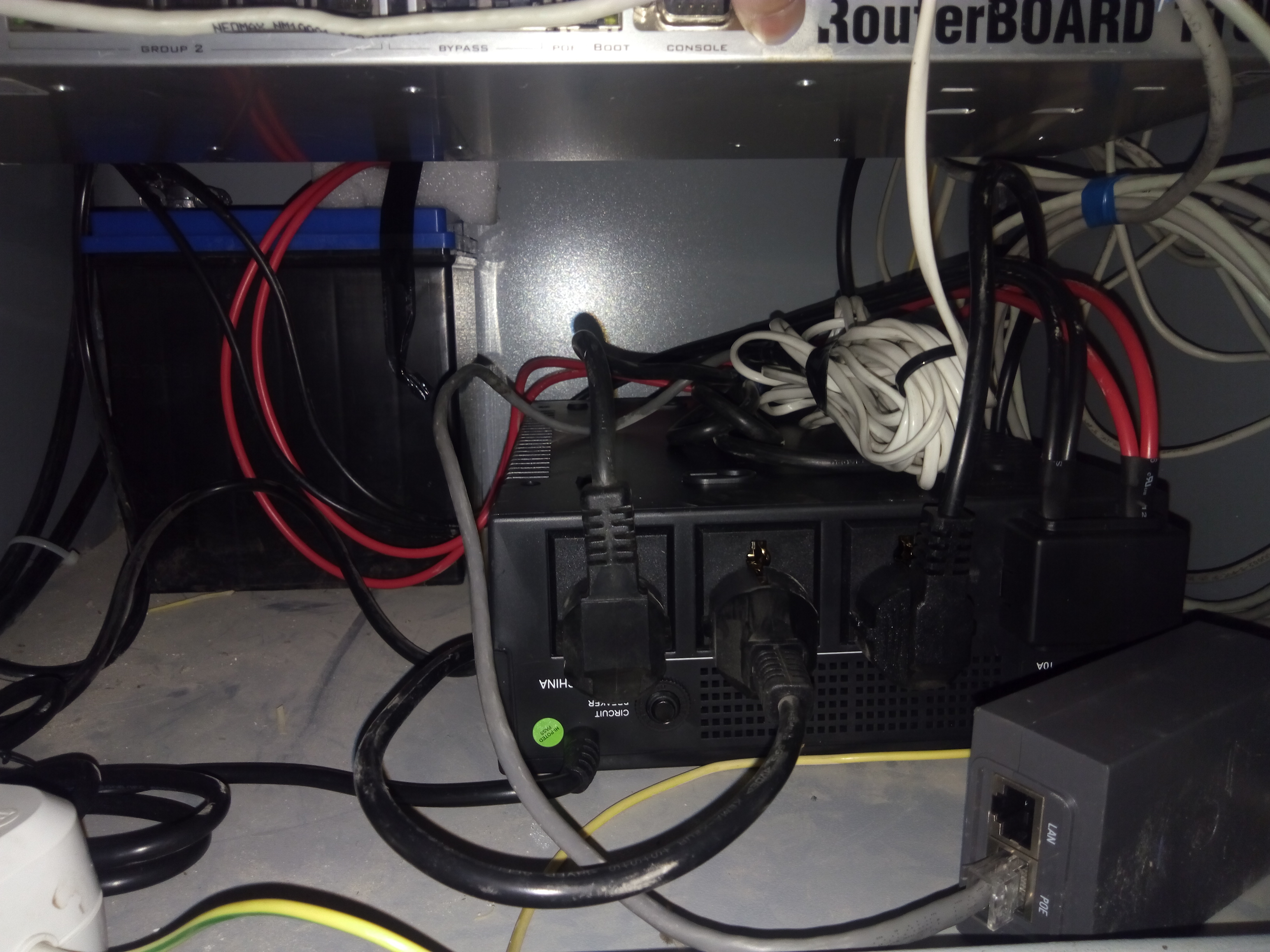

У нага есть инверторы с внешним акб. Есть переключатель режим инвертора(всегда от акб) и режим ибп (от акб когда нет питания). Акб автомобильный берем обычно, 40-50а/ч

Как вариант - собрать последовательно две батареи на 7-9 а/ч и включить после пое на 24в 1а. При отвале питания убнт будет питаться напрямую с акб. Но в данном случае у батарей будет постоянный перезаряд, сколько они так проживут - непонятно. Всё это в теории. Можете наколхозить - расскажете потом что получилось.

post-118231-094262500 1501066609_thumb.jpg

Edited by Unker

Share this post


Link to post
Share on other sites

Может есть какие то специализированные Poe блоки с возможностью подключения АКБ и функцией заряда этих самых АКБ , блок у меня стандартный 24 вольта 0.5 или 1 амперный.

http://www.mean-well.ru/store/AD-155B/

https://www.sea.com.ua/istochniki-pitaniya/s-funkciej-ups/ad-155b/

Edited by mafijs

Share this post


Link to post
Share on other sites

У нага есть инверторы с внешним акб. Есть переключатель режим инвертора(всегда от акб) и режим ибп (от акб когда нет питания). Акб автомобильный берем обычно, 40-50а/ч

Как вариант - собрать последовательно две батареи на 7-9 а/ч и включить после пое на 24в 1а. При отвале питания убнт будет питаться напрямую с акб. Но в данном случае у батарей будет постоянный перезаряд, сколько они так проживут - непонятно. Всё это в теории. Можете наколхозить - расскажете потом что получилось.





Все вами озвученное в голове перебрал ещё ранее , но все не то .

Share this post


Link to post
Share on other sites

кто мешает поставить любой АРС 500 например и к нему батарейку на 17А

а лучше АРС смарт 700 + 2*17А и будет вам 8 часов для вашего бима.

Share this post


Link to post
Share on other sites

Тогда уж лучше PSC-100B



Ток заряда нормальный, можно батареи большой емкости ставить. Например две батареи последовательно включить 12В 17Ач, при токе потребляемом в 1А автономность примерно 17 часов.

И напряжения на выход и на заряд одинаковые.

Есть сигнальные контакты.

Share this post


Link to post
Share on other sites

Ставим Энергию ПН-500 с автомобильным АКБ 50-60 а/ч, хватает минимум на полдня. Получается достаточно дешево и очень автономно. На одном важном узле стоит 2х100 а/ч, проверяли как-то - хватило на 2 дня.



Mikrotik кстати еще анонсировал свой mUPS, но в продаже появится не скоро.

Share this post


Link to post
Share on other sites

Mikrotik кстати еще анонсировал свой mUPS, но в продаже появится не скоро.



Да, но там только 12В акб можно подключить. Надо будет спросить у них напрямую про 24В акб.

Share this post


Link to post
Share on other sites

подключите батарею большой ёмкости к бытовому ИБП и не страдайте…

Share this post


Link to post
Share on other sites

http://www.electronshik.ru/item/drc-60b-1369849



такое стоит и получается недорого ! автономность сколько батарей поставите вышку держит 2 сектора + линк более 6 часов на 2х9амрч

(максимум непроверял, пока максимально продержал 6 часов )

главное компактно!

Edited by electro2

Share this post


Link to post
Share on other sites

еще пробовал 2 блока БП + ИБП по постоянному току (но это 2 коробки)

с DRC-60B 24v всего 1блок и 60Ват на убн и микротик на 4-5 железок должно хватать (мост, сектора)

Edited by electro2

Share this post


Link to post
Share on other sites

Ставьте обычный ИБП для коммутатора (12 вольтовый, есть Gigalink, есть у НАГа, можно от видеонаблюдения) и батарею на 34А/ч

Edited by hRUst

Share this post


Link to post
Share on other sites

AccordTec ББП-24БК. Проверенно временем, работаю на них уже 3 года. Перешел с 12в.



на магистралях и бс подключаю 2акб 12*17.



к ним такой инжектор и все, готово...

Vikconn 8-канальный видеонаблюдения Инжектор PoE для наблюдения IP камеры Мощность Over Ethernet адаптер

http://s.aliexpress.com/a63E3uMV

(from AliExpress Android)

Share this post


Link to post
Share on other sites

AccordTec ББП-24БК. Проверенно временем, работаю на них уже 3 года. Перешел с 12в.



на магистралях и бс подключаю 2акб 12*17.



к ним такой инжектор и все, готово...

Vikconn 8-канальный видеонаблюдения Инжектор PoE для наблюдения IP камеры Мощность Over Ethernet адаптер

http://s.aliexpress.com/a63E3uMV

(from AliExpress Android)

Все то-же самое только без инжектора, сразу оранжевую и зеленую пару в разъем , коричневую на минус , синюю на плюс.







Share this post


Link to post
Share on other sites

ну в его конкретном случае конечно. я описал простейший вариант узла. сам я еще добавляю gsm реле для надежности. раз в год приходится передёрнуть, или в сильную грозу обесточить.

Share this post


Link to post
Share on other sites

плюсую за AccordTec ББП-24БК и 17Ач батареи на магистралях, 3 года в бою на многих магистральных узлах, ниодного сгоревшего



без корпуса http://videoglaz.ru/istochniki-bespereboynogo-pitaniya-24v/accordtec/accordtec-bbp-24bk

в ящике под 17 амепрные батареи http://videoglaz.ru/istochniki-bespereboynogo-pitaniya-24v/accordtec/accordtec-bbp-24-isp1



на малых БС ставим 12 вольтовые http://videoglaz.ru/istochniki-bespereboynogo-pitaniya-do-12v/accordtec/accordtec-bbp-20-isp1

Share this post


Link to post
Share on other sites

DRC-60B + 2 аккума по 9ач, хватает надолго

можно еще поставить POE-свитч типа RB260GSP и питать кучку точек.

Share this post


Link to post
Share on other sites
RB260GSP
Сейчас есть уже роутер с POE, уличного исполнения, да еще с гигабитными портами PowerBox PRO.

Можно строить графики по портам.

Edited by TTvs

Share this post


Link to post
Share on other sites

Ходят грязные шлюхи, что ubnt нормально питается прямо от 12в, прямо, без доработок poe. Не проверял - но - говорят :) Более того, встречал шлюхи, что и от китайского аккума напрямую работает.

Share this post


Link to post
Share on other sites

Ходят грязные шлюхи, что ubnt нормально питается прямо от 12в

А также шлюхи говорят что и все TP-LINKи нормально питаются от 24в. )

Share this post


Link to post
Share on other sites

если мощность источника норм, то юбнт М-серии может рабоьать от 9В, ТП-линк wr**3 умеет пасмив ПоЕ но напряжение не стандартное, 7В кажись.

Share this post


Link to post
Share on other sites

Хех, ну что за люди!)))

В подавляющем большинстве убиков стоит AOZ1212:

The AOZ1212 is a high efficiency, simple to use, 3A buck

regulator flexible enough to be optimized for a variety of

applications. The AOZ1212 works from a 4.5V to 27V

input voltage range, and provides up to 3A of continuous

output current on each buck regulator output. The output

voltage is adjustable down to 0.8V.

Share this post


Link to post
Share on other sites

Юра, а сам-то пробовал подать 4,5 вольта? =) Запускалось? Передавало что-то на нормальной мощности?

Edited by TTvs

Share this post


Link to post
Share on other sites

Нет конечно, что я в голову раненый что ли, так извращаться.

Пошёл пробовать.)))



NS М2. Как и следовало ожидать, всё работает, у меня начиная с 5.5в, только маленькая оговорочка - ПИТАНИЕ, сука, НАДО ПОДАВАТЬ ПРЯМО НА ВХОД ШИМА. Вся эта тряхомудия в виде витухи и входного тракта не жизнеспособны в таких условиях.;)

Edited by Yuraner

Share this post


Link to post
Share on other sites

Вот и я также пробовал. Работало, начиная с 8 вольт. Спасибо за эксперимент! :)
