подключение телефона к АТС через ATA (локальная сеть)

[jonimant]

Здравствуйте, уважаемые спецы!



Имеется АТС Panasonic TDA 30, Linksys SPA 2102-R и Linksys PAP2T.



Подскажите пожалуйста, есть у кого нибудь готовая конфигурация или пример для работы в пределах локальной сети , что работало следующим образом:



АТС TDA 30 <-> SPA 2102-R <-> utp lan (локальная сеть) <-> PAP2T <-> Аналоговый телефон .



Обычный телефонный кабель нет возможности провести и существующий кабель поврежден.



принцип работы описан тут :



линк

Edited June 29, 2017 by jonimant

[Morze]

Не взлетит. SPA 2102-R - 2х портовый FXS шлюз, а вам со стороны станции нужен FXO.

[jonimant]

Не взлетит. SPA 2102-R - 2х портовый FXS шлюз, а вам со стороны станции нужен FXO.

а если использовать LINKSYS SPA 3102 , то взлетит? )

[Morze]

Да. Гуглить на предмет SPA 3102 hotline, PAP2T hotline

[jonimant]

Да. Гуглить на предмет SPA 3102 hotline, PAP2T hotline

спасибо за ключевое слово "hotline", не подумал об этом )

[jonimant]

Вот настроил linksys spa3102 и pap2t по принципу удлинителя. АТС TDA 30 <-> SPA 3102 <-> utp lan (локальная сеть) <-> PAP2T <-> Аналоговый телефон .



Внутренние звонки xxx проходят, а вот выход в город по 9 0xxxxxxxxxx звонки не проходят, после 9 нажав на любую цифру идут короткие гудки. Подскжите пожалуйста что надо исправить?

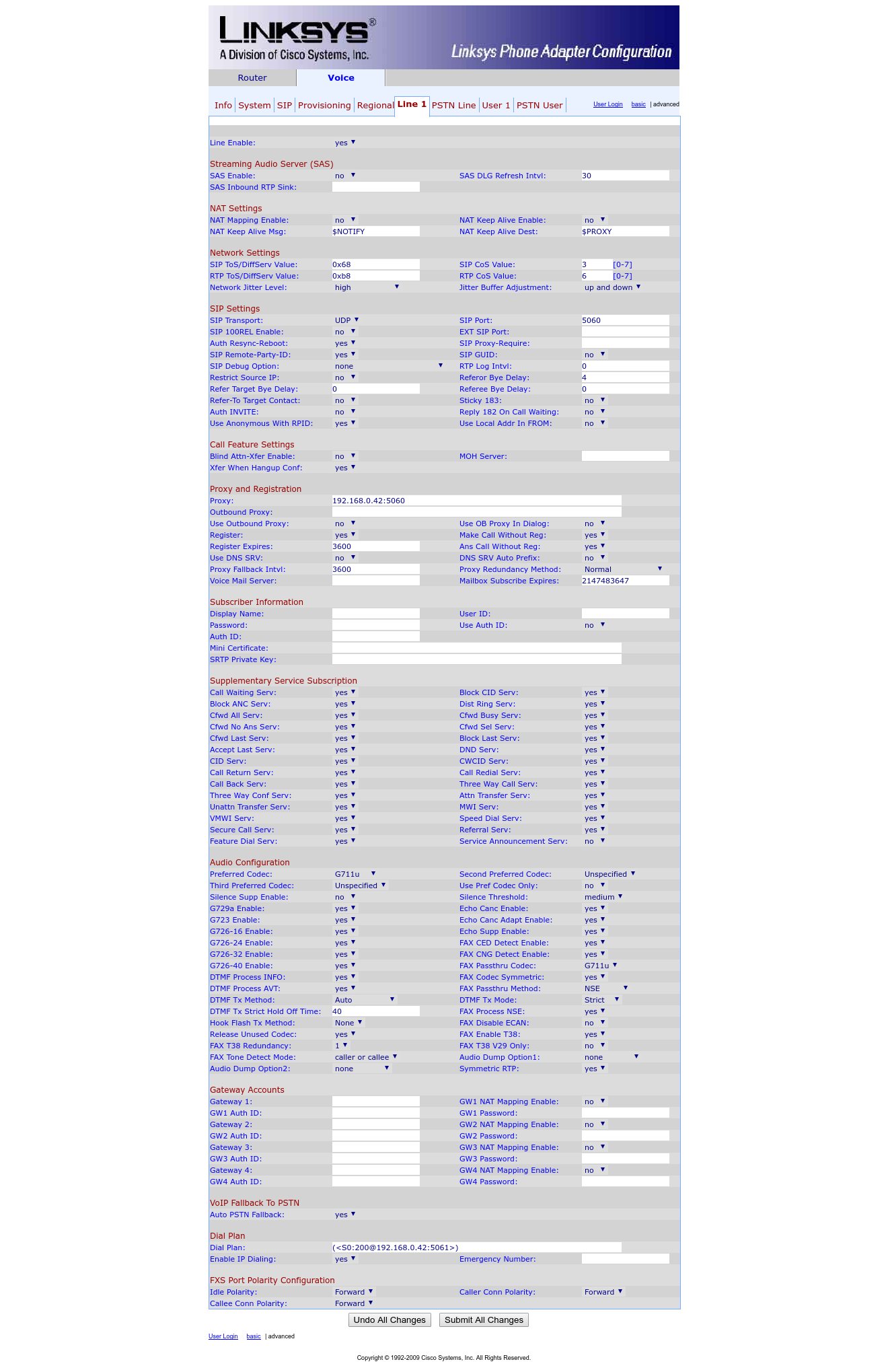

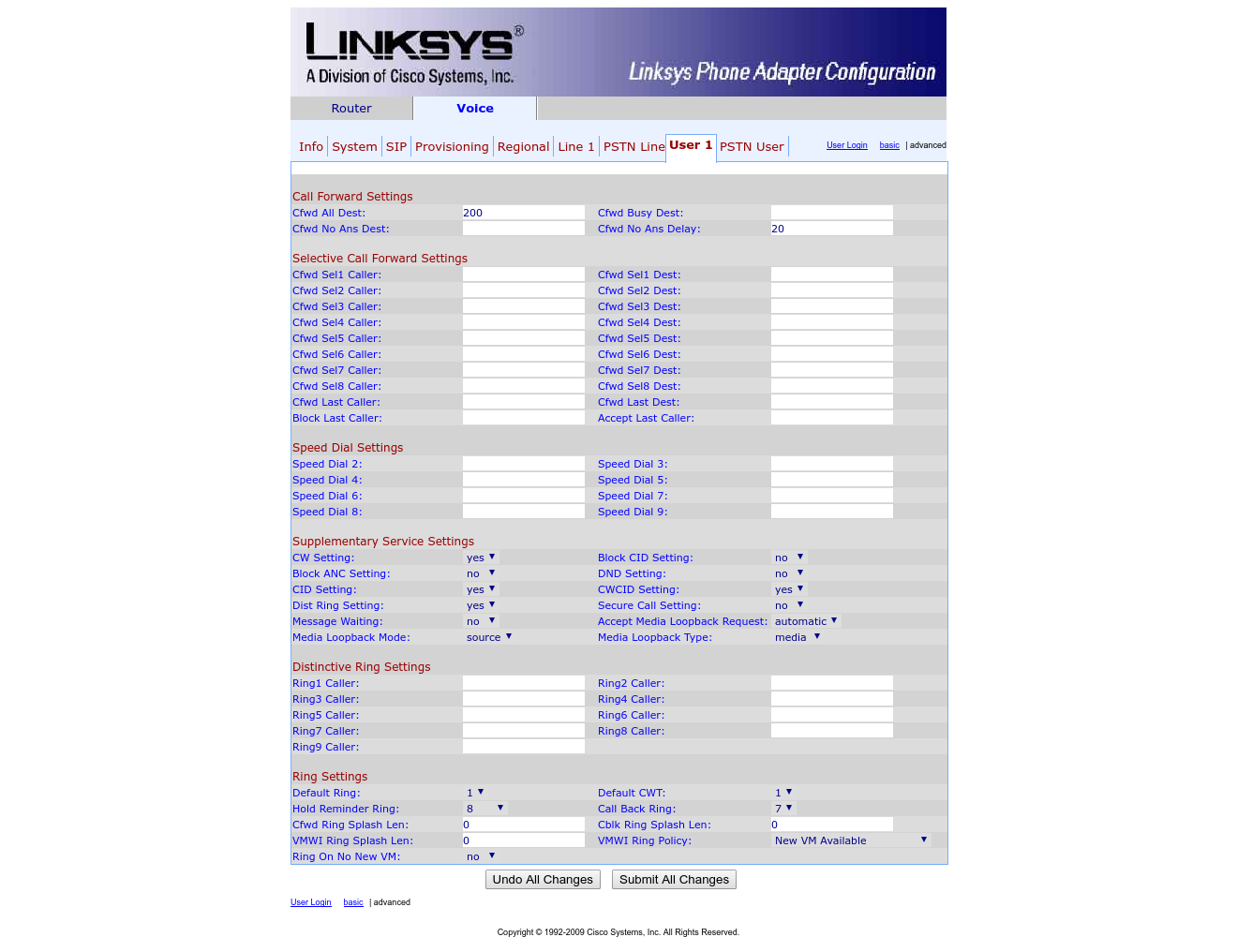

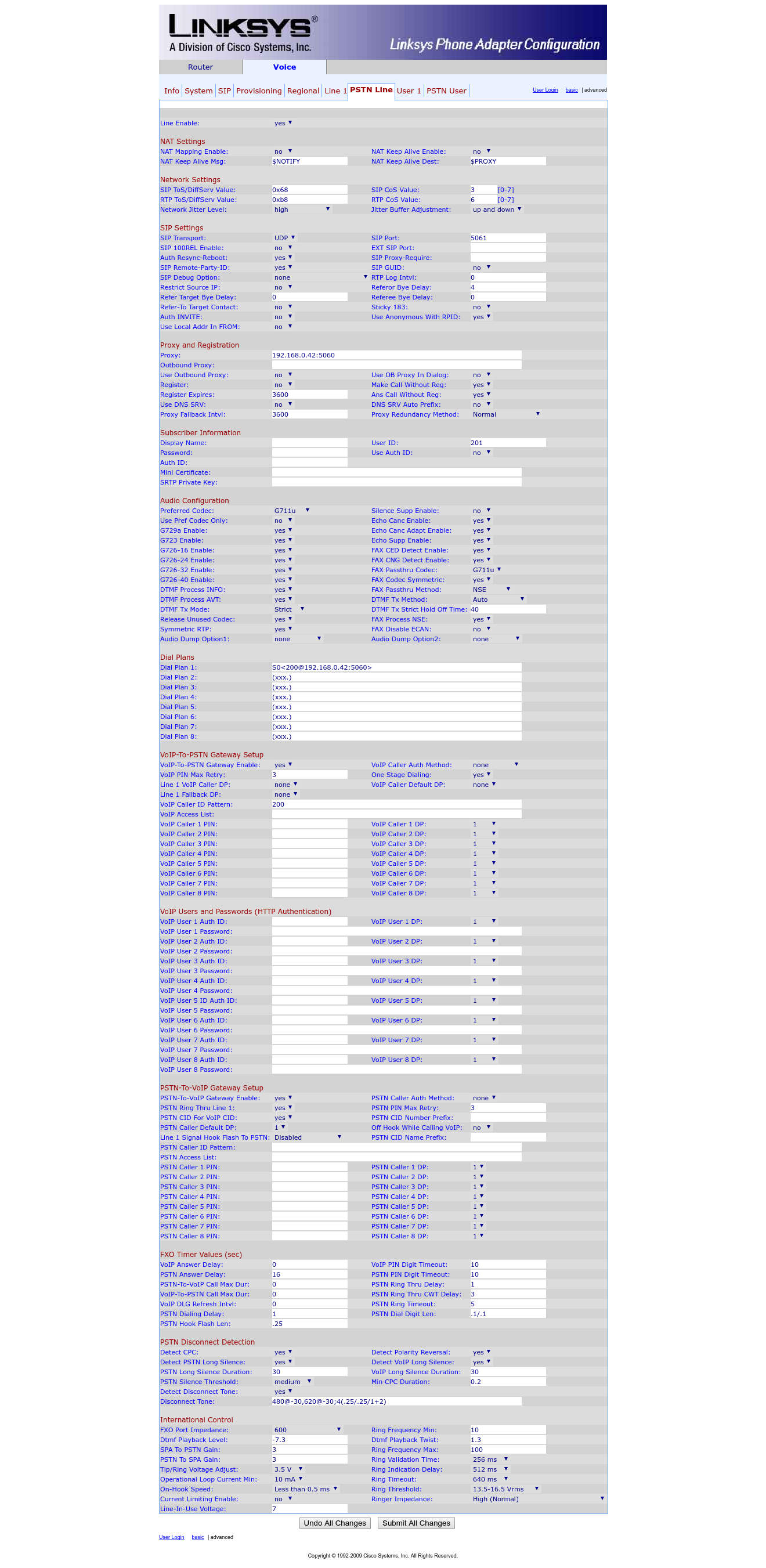

Настройки spa-3102

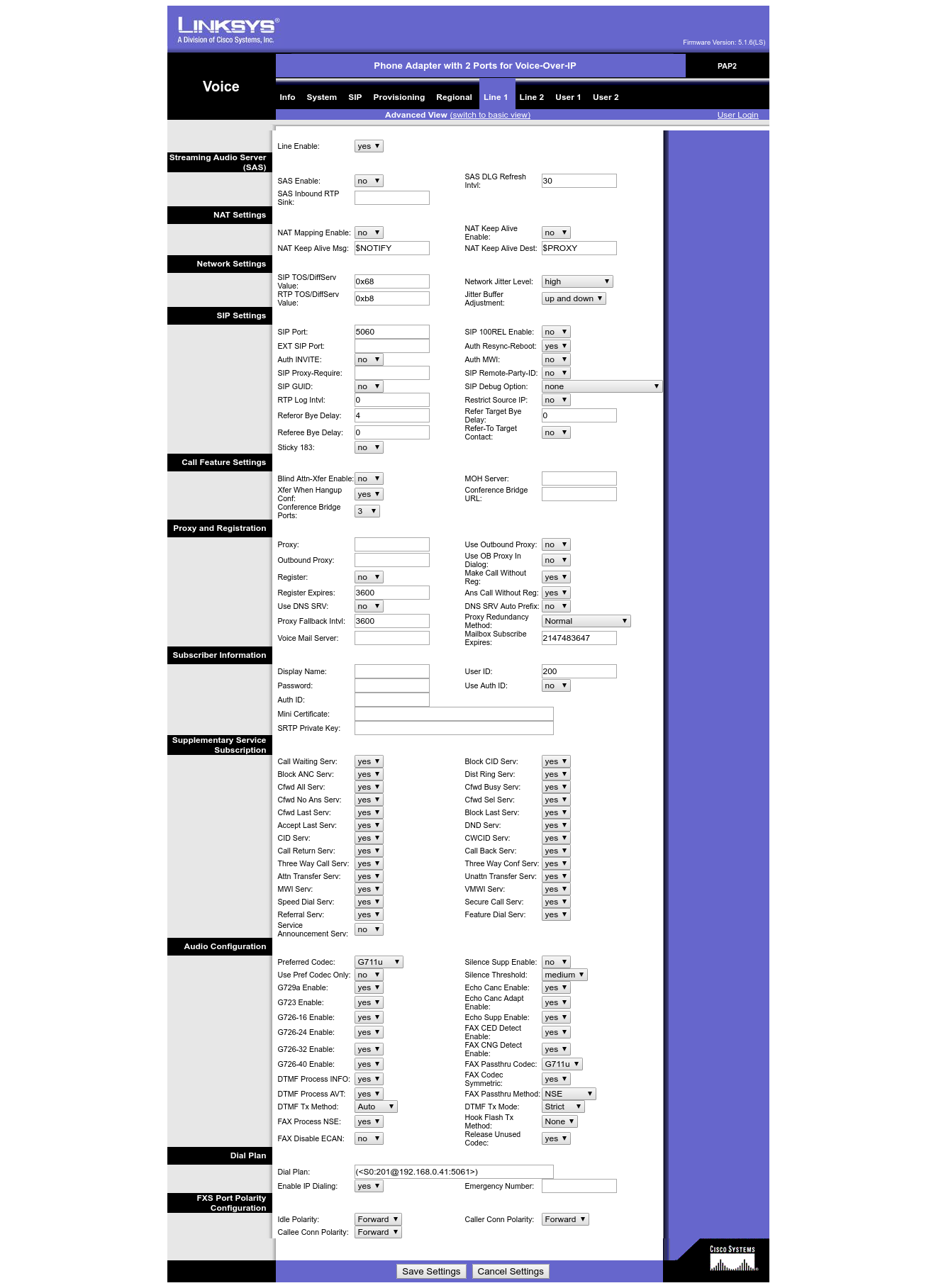

Настройки pap2t





[Morze]

Если аппарат подключить напрямую к станции звонки проходят ?

[jonimant]

Если аппарат подключить напрямую к станции звонки проходят ?



она подключена и звонки через нее на внутренние телефоны проходят, а в город нет.

[Morze]

Вот я и спрашиваю, с аппарата подключенного к порту станции вместо шлюза звонки в город проходят ?

[jonimant]

Вот я и спрашиваю, с аппарата подключенного к порту станции вместо шлюза звонки в город проходят ?

да, проходят
