DGS-3627G PCI Init failed реинкарнация

День добрый! На стол попали 3 коммутатора 3627G A1 ревизии, один с жалобой на шум и заклинившие кулеры, но там всё просто, а другие 2 не грузятся.

После включения на коммутаторах загорается индикация и не гаснет, перезагрузок не наблюдалось. На обоих вздутые конденсаторы, на одной пол платы, на другой 85% вздутых.



На первом коммуте поменял конденсаторы на аналогичные, ошибка не ушла.

Вывод из консоли:

  Boot Procedure                                                    1.10-B09
-------------------------------------------------------------------------------
 Power On Self Test ...................................... 100 %

 MAC Address   : 00-1C-F0-1D-00-00
 H/W Version   : 1A1G

 Please wait, loading V3.00.B43 Runtime image ............ 100 %
         Dev_ID =10 ChipsetVID=A40414E4 not in supported list
         Dev_ID =16 ChipsetVID=240514E4 not in supported list
         Dev_ID =17 ChipsetVID=240614E4 not in supported list
         Dev_ID =24 ChipsetVID=250414E4 not in supported list
         Dev_ID =25 ChipsetVID=260414E4 not in supported list
         Dev_ID =28 ChipsetVID=340414E4 not in supported list
   Module Name = UNKNOWN
OS_Fatal_Error_Handler :
errormsg = PCI_Init failed!
Current Stack Pointer = 5A731D4
!! System in EXCEPTION MODE !!!
Prom: 1.10-B09, Runtime:
PAUSE System Exception:
  Pause source code     : 1
  Current Task: Init
  Current Stack Pointer : 05A731C4

05A731C4 : 05A731D4 00020938 05A731D4 0002A044
05A731D4 : 05A73264 0000D198 0002A044 80808080
05A731E4 : FEFEFEFF 001CD7CC 574E0000 00000008
05A731F4 : 05A730C4 00000040 01000000 05A7326C
05A73204 : 05A731DC 5043495F 496E6974 20666169
05A73214 : 6C656421 00000012 033C55B8 00000000
05A73224 : 05A7323C 001CD334 00000000 F0000000
05A73234 : 0000002C 00000020 05A73264 00006960
05A73244 : 240414E4 00000000 00000000 00000000
05A73254 : 00000000 00000000 00000000 00000000
05A73264 : 05A7327C 00029E58 000254CC 00000000
05A73274 : 00000000 00000000 05A73284 000254F8
05A73284 : A5A5A5A5 00000000 A5A5A5A5 A5A5A5A5
05A73294 : 454E424B 00000003 00893775 246E2262
05A732A4 : 644667F6 662666E6 76660464 99801A08
05A732B4 : 98908999 19999899 05A7327C 05A39154

05A732C4 : 66E6C666 66A64146 46466466 118BB099
05A732D4 : 19989310 99819909 18998199 22202642
05A732E4 : 76661646 66426604 44666660 99811853
05A732F4 : 11999BB9 99199919 05A732BC 05A39154
05A73304 : 26442641 46667446 64775406 99599989
05A73314 : 99891090 11168081 88970900 46244662
05A73324 : 46462664 66264642 26662242 18119891
05A73334 : 99199891 99910088 05A732FC 05A39154
05A73344 : 6366264E 26766744 62664607 081D9991
05A73354 : 09119D90 0B598888 98998113 66662626
05A73364 : 26264667 46224266 60464462 9991B199
05A73374 : 911189A9 19999869 05A7333C 05A39154
05A73384 : 66626226 20266606 64666008 99998989
05A73394 : 91989899 99B910C7 99B91D9B 66460206
05A733A4 : 62A2224E 60622443 66666E84 99199009
05A733B4 : 9990D919 99982191 05A7337C 05A39154
The relation of function calling:
000254F8
00029E58
0000D198
00020938

TCD_Interrupt_Level=00000000  Interrrupt Disabled
TCD_Current_Thread=058EB94C  Thread name=Init
TCD_Execute_Task=058EB94C  Current Task=Init
TCD_Execute_HISR=00000000
TCD_System_Stack=04BB180C



Вышел в загрузчик форматировал память, через HyperTerminal загрузил прошивку через Xmodem, результат такой же. До этого прошивка была 3.03.

Начал мерить напряжение в разных точках:



Q1 RT9172

1 нога вход 3.28 В

2 = 0 В

3 = 2.48 В



Питание с БП

1 зел = 0.53 В

2 зел = 4.66 В

3 зел = 3.11 В

оран = 11.28 В

жел = 11.58 В



Выход с С77 = 2.48 В

Напряжение на верхней плате

Вход на D4 = 3.26 В

Выход на D6 = 1.96 В



L16,17 = 3.26 В





Звонил сегодня в сервис длинка ближайший ко мне, спрашивал сколько стоить будет ремонт, сказали что 560$ за 1 шт, подумал и понял что не вариант, коммуты итак продают по 15к на наге, иногда дешевле.

Починить хочется, но не за 1 килобакс.



Со второй платой пока ничего не делал. Прилагаю фото первой.



Кто что подскажет?



Share this post


Link to post
Share on other sites

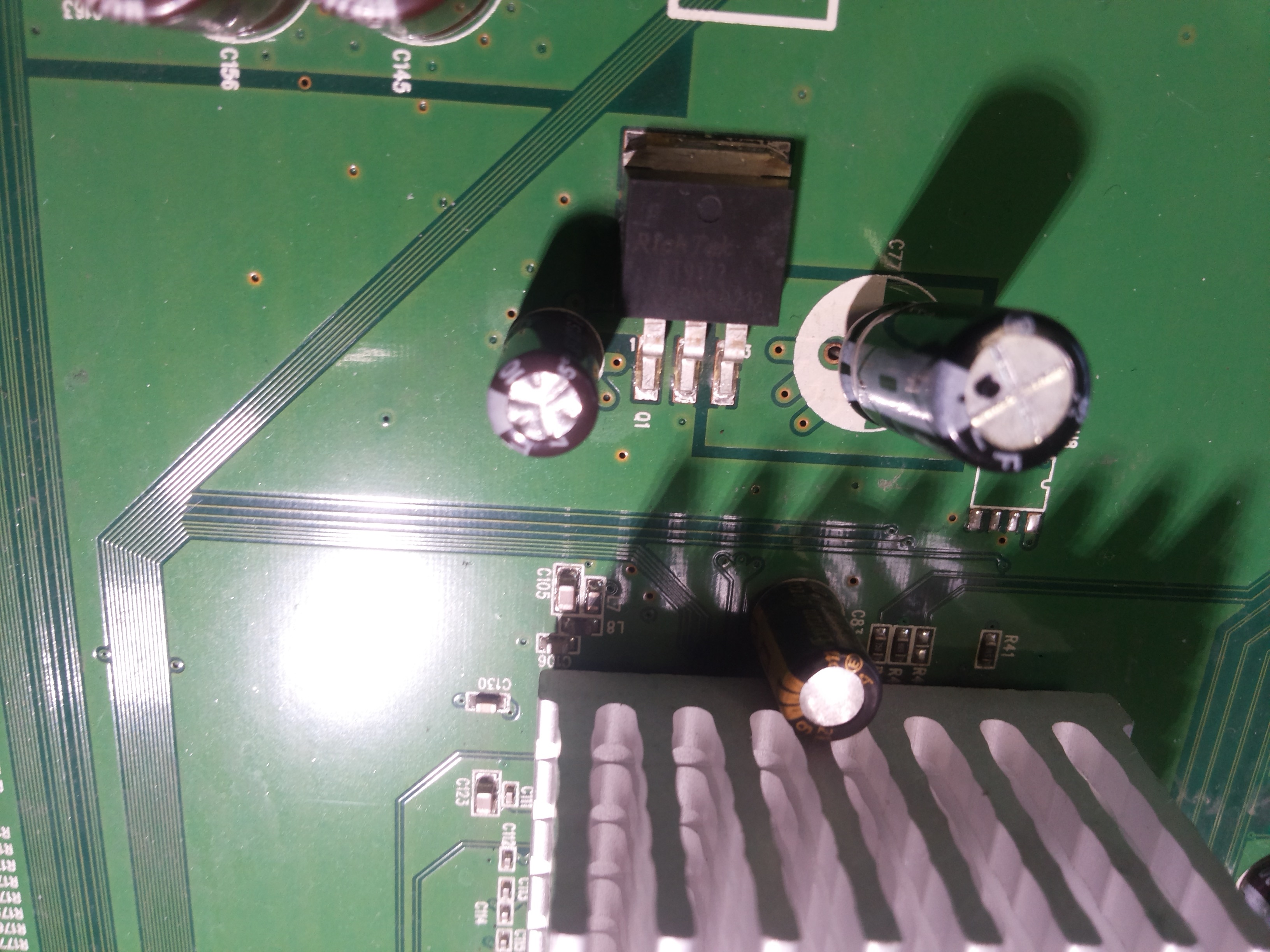

Q1 RT9172 имеется ввиду на проц плате?



На основной.

Глупый вопрос, проц плата как модульная? Которая поменьше, навесная, там вроде процессор от NXP стоит на сколько-то там сотен МГц или проц на основной плате? Если на основной то да.

post-101066-088627700 1497348074_thumb.jpg

Share this post


Link to post
Share on other sites

На основной плате - свич-матрица. На "дочке" - управляющий железкой процессор. На выходе стаба Q1 на "дочке" должно быть 2 - 2.2 В. 100%, что нет питания ядра свич-матрицы. Убрать R117, заменить U24, U20, U25. Если после этого не завелось, то на выбор - сервис/мусорка.

Share this post


Link to post
Share on other sites

На основной плате - свич-матрица. На "дочке" - управляющий железкой процессор. На выходе стаба Q1 на "дочке" должно быть 2 - 2.2 В. 100%, что нет питания ядра свич-матрицы. Убрать R117, заменить U24, U20, U25. Если после этого не завелось, то на выбор - сервис/мусорка.

U24, 20, 25 не знаете аналоги или где заказать можно? В интернете по маркировке ничего не нашёл...

Завтра напряжение на Q1 "дочке" посмотрю, замерял только на диодах этой платы напряжение (выше в сообщении).



Ещё вопрос, в целях проверки, могу ли я взять плату с рабочего дгс и поставить на эту не рабочую? Нет ли там привязки по оборудованию?

Edited by korsakik

Share this post


Link to post
Share on other sites

RT9206 - много где применяется, ШИМ-регулятор. Ключи FDS8896 меняются на AO4468 или что-то подобное. Привязки нет, мак-адрес только сменится, но до решения вопроса с питанием свич-матрицы ничего не изменится.

Edited by NVV_RW

Share this post


Link to post
Share on other sites

RT9206 - много где применяется, ШИМ-регулятор. Ключи FDS8896 меняются на AO4468 или что-то подобное. Привязки нет, мак-адрес только сменится, но до решения вопроса с питанием свич-матрицы ничего не изменится.

Спасибо огромное, завтра отчитаюсь

Share this post


Link to post
Share on other sites

Обычно дохнет Q1 RT9164 на проц плате и свитч не грузится. Это питалово оперативки вроде. Должно быть 2.4В.

Share this post


Link to post
Share on other sites

За 10 лет эксплуатации выявлено только 3 косяка.

1. Хреновые кондеры, зависит от партии, дуются.

2. Сгорает мосфет U20, хотя на плате разводка под 2 шт.

3. Дохнет линейный стабилизатор Q1 RT9164

Пофиксить 3 этих фактора и свитч вообще вечный будет.

Share this post


Link to post
Share on other sites

у меня пяток таких коммутаторов с таким дефектом

на четырёх решилось заменой Q1 на похожий но пятиамперный

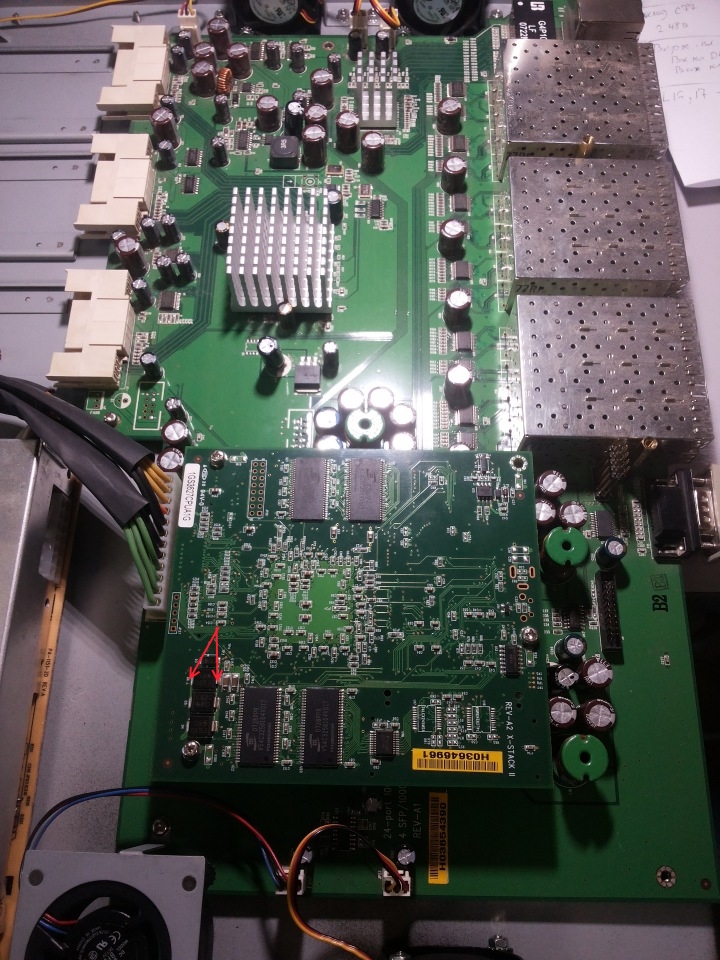

на одном не прокатило.... но завёлся он после того как замкнули один диод накоротко....на рисунке красным, работает три месяца всё ок (грубо конечно ...но он не в ответственном месте стоит)

post-101428-056054900 1497368002_thumb.jpg

Edited by Adim

Share this post


Link to post
Share on other sites

Обычно дохнет Q1 RT9164 на проц плате и свитч не грузится. Это питалово оперативки вроде. Должно быть 2.4В.

Питание ядра CPU. Обычно 2,1 - 2,2 В. Главное, чтобы не менее 2-х.







Share this post


Link to post
Share on other sites

Сегодня впаял новые ключи fds8896 (U20,25) и rt9206 (U24), выпаял r117. Коммут окончательно не сгорел, но не преодолел ошибку, напряжения примерно те же, на 12в линии теперь вместо 11.5В, 11.8-11.9В. На днях приедет 9164А, там и ясно уже будет, а пока так.

Share this post


Link to post
Share on other sites
В 31.07.2017 в 12:36, korsakik сказал:

Сегодня впаял новые ключи fds8896 (U20,25) и rt9206 (U24), выпаял r117. Коммут окончательно не сгорел, но не преодолел ошибку, напряжения примерно те же, на 12в линии теперь вместо 11.5В, 11.8-11.9В. На днях приедет 9164А, там и ясно уже будет, а пока так.

какие результаты?

Share this post


Link to post
Share on other sites
В 06.09.2017 в 01:39, aligor88 сказал:

какие результаты?

Никаких, сегодня RT9164A (Q1) на ЦП плате перепаял, не заработало, по внешним ощущениям консоль и сам процесс запуска стал "медленнее", тестера нету сейчас, подозреваю что напряжение питания очень низкое на ЦП сейчас, пока висит на этапе "Power On Self Test 20 %" и без движений. Как тестер вернётся, точно скажу.

Edited by korsakik

Share this post


Link to post
Share on other sites

замыкать не пробовали ?

я писал выше

6 месяц тарабанит хоть б хрен ))

Share this post


Link to post
Share on other sites
4 часа назад, Adim сказал:

замыкать не пробовали ?

я писал выше

6 месяц тарабанит хоть б хрен ))

В самую последнюю очередь :)

Share this post


Link to post
Share on other sites

кароче сегодня время было и срочная надобность в коммутаторе, сделал перемычку вместо D6 на проц плате и всё заработало. На выходе D6 было 1.19В, после стало 1.9В. Всёравно мало, при save all и загрузке коммутатор дольше обычного делает. При остальных операциях уже штатно.

Замена стабилизатора и прочего выше описанного не помогло. Пока стоит, тестится...

Share this post


Link to post
