RN3DCX Posted May 10, 2017 Господа цисководы, цисковеды, экстрасенсы и мимо проходящие. Вообщем кто в курсе, подскажите. На интерфейсе GI0/1.100 добавил пару секондари адресов, с надеждой молясь сегментиовать сеть. Но вот не задача, нет доступа через секондари адреса к оборудованию. Хотя если указать source (ping vrf MGMT 10.0.1.5 source 10.0.1.1) то всё ок... P.S. хотя на XGU.RU написано: При использовании команды network, анонсируются сети любых secondary адресов, которые попадают в сеть; interface GigabitEthernet0/1.1001 description Vlan_for_output_users_in_the_world encapsulation dot1Q 1001 ip address 172.16.100.1 255.255.255.248 no ip redirects no cdp enable ! interface GigabitEthernet0/1.100 description managment_Vlan encapsulation dot1Q 100 ip vrf forwarding MGMT ip address 10.0.2.1 255.255.255.0 secondary ip address 10.0.1.1 255.255.255.0 secondary ip address 10.0.0.1 255.255.255.0 no cdp enable ! router ospf 100 vrf MGMT router-id 10.255.255.1 passive-interface default no passive-interface GigabitEthernet0/1.100 network 10.0.2.1 0.0.0.0 area 0 network 10.0.1.1 0.0.0.0 area 0 network 10.0.0.1 0.0.0.0 area 0 network 10.255.255.1 0.0.0.0 area 0 ! router ospf 1000 router-id 172.16.100.1 passive-interface default no passive-interface GigabitEthernet0/1.1001 network 172.16.100.0 0.0.0.7 area 0 default-information originate always ! Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
VolanD666 Posted May 10, 2017 А они не анонсируются или в чем проблема? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
RN3DCX Posted May 10, 2017 Проблема в том, что если к примеру выполнить ping vrf MGMT 10.0.1.5 то в ответ тишина. хотя данная подсеть (ip address 10.0.1.1 255.255.255.0 secondary) указана как секондари. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
VolanD666 Posted May 10, 2017 Соседу то эти сети прилетают? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
ShyLion Posted May 10, 2017 interface GigabitEthernet0/1.100 description managment_Vlan encapsulation dot1Q 100 ip vrf forwarding MGMT ip address 10.0.2.1 255.255.255.0 secondary ip address 10.0.1.1 255.255.255.0 secondary ip address 10.0.0.1 255.255.255.0 no cdp enable ! router ospf 100 vrf MGMT network 10.0.2.1 0.0.0.0 area 0 network 10.0.1.1 0.0.0.0 area 0 network 10.0.0.1 0.0.0.0 area 0 ! А чего анонсируемые сети /32 не соответствуют сетям на интерфейсе /24 ? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
VolanD666 Posted May 10, 2017 interface GigabitEthernet0/1.100 description managment_Vlan encapsulation dot1Q 100 ip vrf forwarding MGMT ip address 10.0.2.1 255.255.255.0 secondary ip address 10.0.1.1 255.255.255.0 secondary ip address 10.0.0.1 255.255.255.0 no cdp enable ! router ospf 100 vrf MGMT network 10.0.2.1 0.0.0.0 area 0 network 10.0.1.1 0.0.0.0 area 0 network 10.0.0.1 0.0.0.0 area 0 ! А чего анонсируемые сети /32 не соответствуют сетям на интерфейсе /24 ? А нетворк не анонсирует сети, ее задача включить интерфейс в работу OSPF процесса. Хотя, чисто визуально выглядит криво ИМХО, но схема должна работать. Можно посмотреть в ospf базе, что роутер соседям должен анонсить. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
RN3DCX Posted May 10, 2017 А нетворк не анонсирует сети, ее задача включить интерфейс в работу OSPF процесса. Хотя, чисто визуально выглядит криво ИМХО, но схема должна работать. ОТНЮТЬ не криво. В Network можно указывать диапазон либо конкретные адреса. Можно посмотреть в ospf базе, что роутер соседям должен анонсить. Врублю блондинку и переспрошу. Речь идет о: show ip ospf database ? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
VolanD666 Posted May 10, 2017 sh ip ospf 200 database self-originate Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
NikAlexAn Posted May 10, 2017 (edited) ОТНЮТЬ не криво. В Network можно указывать диапазон либо конкретные адреса. Если мне память не изменяет у кисок протоколы маршрутизации и ещё чего то не работают на secondary - не помню где натыкался. PS: Вот - https://supportforums.cisco.com/document/23811/network-belongs-secondary-ip-address-not-advertised Edited May 10, 2017 by NikAlexAn Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
feeman Posted May 10, 2017 А может стоит добавить в router ospf 100 vrf MGMT default-information originate always? он ведь у вас не указан? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
ikiliikkuja Posted May 10, 2017 Проблема в том, что если к примеру выполнить ping vrf MGMT 10.0.1.5 то в ответ тишина. хотя данная подсеть (ip address 10.0.1.1 255.255.255.0 secondary) указана как секондари. а с чего вы взяли, что железка должна пинговать 10.0.1.5 с source 10.0.1.1? 100% она с src 10.0.0.1 отправляет Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
myth Posted May 10, 2017 Да и сегментация такая мало чем поможет в борьбе с броадкастами и арпами Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
RN3DCX Posted May 10, 2017 И всё же любая сегментация сокращает нагрузку на железки. Вообщем тут как мне видеться есть два варианта: 1. На интерфейсе указывать secondary ip для каждой подсети. 2. Влупить /16 маску. Но этот вариант пожалуй самый худший. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
vurd Posted May 11, 2017 Еще раз проблему опишите. Не понятно ни черта. Нет пинга с самого роутера? А не похрену ли? С дальнейших станций, роутеров есть доступ? Схему в двух росчерках на draw.io накидайте. Тут простейшая конструкция, все должно работать. И я не пойму у вас ospf внутри 100 влана что-ли? Или вы вместо redistribute включаете на интерфейсе? Кароче схему и что надо в итоге. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
maruk Posted May 11, 2017 На интерфейсе GI0/1.100 добавил пару секондари адресов, с надеждой молясь сегментиовать сеть. Но вот не задача, нет доступа через секондари адреса к оборудованию. Хотя если указать source (ping vrf MGMT 10.0.1.5 source 10.0.1.1) то всё ок... циска по дефолту никогда не инициирует подключение с secondary адреса интерфейса, вне зависимости от того в какую Вы сеть обращаетесь, все подключения только с primary адреса интерфейса. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
VolanD666 Posted May 12, 2017 На интерфейсе GI0/1.100 добавил пару секондари адресов, с надеждой молясь сегментиовать сеть. Но вот не задача, нет доступа через секондари адреса к оборудованию. Хотя если указать source (ping vrf MGMT 10.0.1.5 source 10.0.1.1) то всё ок... циска по дефолту никогда не инициирует подключение с secondary адреса интерфейса, вне зависимости от того в какую Вы сеть обращаетесь, все подключения только с primary адреса интерфейса. Что значит по дефолту не инициирует? Если есть команда нетворк с этой подсетью, то анонсы летят хоть с примари, хоть с секондари. Другое дело, что ТС не может нормально продиагностировать, а мы тут гадаем, прилетают анонсы или нет... Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
NikAlexAn Posted May 12, 2017 Что значит по дефолту не инициирует? Если есть команда нетворк с этой подсетью, то анонсы летят хоть с примари, хоть с секондари. Другое дело, что ТС не может нормально продиагностировать, а мы тут гадаем, прилетают анонсы или нет... ping trace telnet ssh по умолчанию уходят с примари адреса а если хочется чтоб с секондари пошло то надо явно указать source. Ссылку то не смотрели что ли? EIGP и OSPF не могут установить соседство с секондари адреса - только с примари. И ещё есть вроде ограничения насчёт секондари. Всёж лучше подсети на разные виланы раскидать. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
maruk Posted May 12, 2017 ping trace telnet ssh по умолчанию уходят с примари адреса а если хочется чтоб с секондари пошло то надо явно указать source. и не только эти протоколы, в моем случае столкнулись с проблемой когда tftp сервер находился на адресах secondary сети, и соответственно подключиться к внешнему tftp не удавалось с такой адресацией Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
VolanD666 Posted May 12, 2017 Да, ссылку видел. Конечно лучше по вланам раскидать, кто же спорит. Но речь идет про ОСПФ и про анонс (не соседство) и оно работает, у меня так работает. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
NikAlexAn Posted May 12, 2017 (edited) Да, ссылку видел. Конечно лучше по вланам раскидать, кто же спорит. Но речь идет про ОСПФ и про анонс (не соседство) и оно работает, у меня так работает. Вы писали что 1.5 без указания source не пингуется а с указанием 1.1 пингуется. Лично у меня сразу вопрос даж три: 1 с 1.5 пингуется 1.1? 2 с 1.5 пингуется 0.1? 3 на 1.5 как адреса прописаны и есть ли маршрут на 0.0? Edited May 12, 2017 by NikAlexAn Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

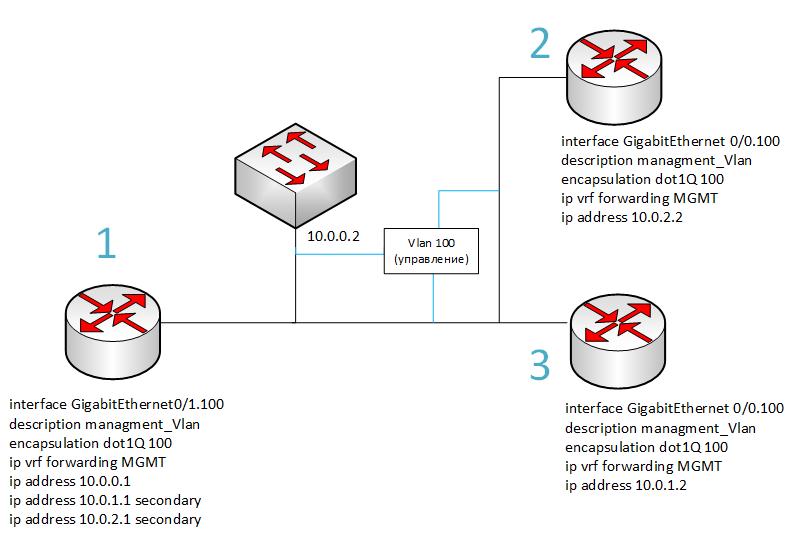

RN3DCX Posted May 12, 2017 (edited) Набросал схему Edited May 12, 2017 by RN3DCX Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
RN3DCX Posted May 12, 2017 Да, тоже по началу была мысль организовать влан для каждого сегмента. Но лень предложила не раздувать конфинг и замутить secondary IP. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
NikAlexAn Posted May 12, 2017 а 1.5 то где? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
RN3DCX Posted May 12, 2017 1.5 литра!? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
NikAlexAn Posted May 12, 2017 1.5 литра!? Дак "Хотя если указать source (ping vrf MGMT 10.0.1.5 source 10.0.1.1) то всё ок... " Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
