Настройка vlan на cisco, ubiquity + vyos

[r1sh]

Всем привет!



У нас стоит:



1.коммутатор cisco 2960 на уровне доступа для компьютеров и wi-fi оборудования.

2.коммутатор ubiquity edgeswitch24 для камер видеонаблюдения и СКУД

3.Сервер с hyper-v 2012r2 с двумя VM vyos на одной VM wan ip для офиса и через него ходят обычные пользователи, на другой VM wan ip для подключения извне к терминалу, почте, crm. У обоих vyos eth1 смотрят в локальную сеть, eth0 на внешку. Так исторически сложилось, планировалось что на одном сервере hyper-v будет запущена одна vm на другом другая.Типа отказоустойчивость и все дела.



Схема подключения получается



Сервер =>fa0/4   c2960   fa0/19=> int2 edgeswitch24
  |                 |               |
vyos eth1-lan      компы           видео

10.9.10.0/24 - подсеть видео и скуд

10.10.10.0/24 - подсеть VM

10.11.10.0/24 - подсеть пользователей





Нужно:



1. Для компьютеров и пользователей wi-fi vlan 2

2. Для видео и скуд vlan 9

3. Для VM на hyper-v vlan 10

4. Маршрутизация через vyos



Настройки на 2960 :



На всех портах access mode vlan 2

Порт fa0/19 mode trunk, allowed 2,9,10



Настройки на Edge24:



На всех портах Vlan 9 include untagged

Порт 2 vlan 9 include tagged



Настройки на vyos1:



set interfaces ethernet eth1 vif 9 address '10.9.10.1/24'

set interfaces ethernet eth1 vif 10 address '10.10.10.1/24'





Затык в настройке Hyper-V и порта на c2960 до сервера. Если на c2960 перевести порт в trunk mode то это будет применимо для всех VM на гипервизоре. Но нужно конкретно для одной виртуальной машины.



Как быть?

Edited April 19, 2017 by r1sh

[v_r]

Можно подключить гипервизор в свитч еще одной сетевой, новый порт настроить транком и повесить на сетевую ВМ требующую несколько виланов.

[pingz]

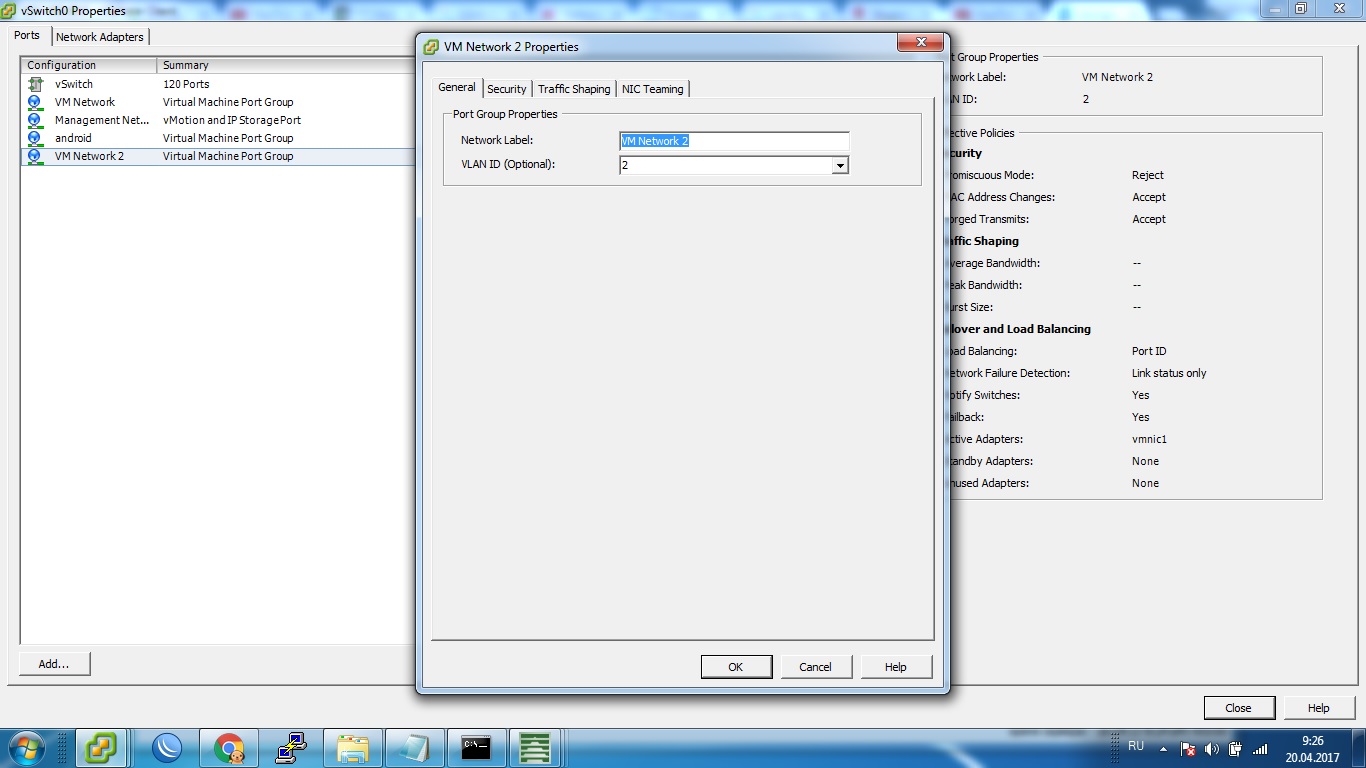

На вм можно создать сетевку с тегом и добавить для вертуальной машины

[r1sh]

На вм можно создать сетевку с тегом и добавить для вертуальной машины



с тегом да, но это будет access mode, а мне нужно его в транк перевести же)

Можно подключить гипервизор в свитч еще одной сетевой, новый порт настроить транком и повесить на сетевую ВМ требующую несколько виланов.



об этом не подумал, спасибо) только у меня сервер supermicro на нём 2 сетевых интерфейса, один под wan второй под lan :(



я подумал и получается три варианта:



1. Перевести c2960 в L3 и сделать маршрутизацию vlan через него

2. Сделать маршрутизацию vlan через EdgeSwtich он умеет L3

3. Заморочится сделать маршрутизацию vlan через vyos



Как кашернее?







[paindrug]

Необходимо добавить в vyos несколько интерфейсов, каждый с нужным access vlan, со стороны свитча trunk.



Смотря какой 2960, по идее с простым vlan роутингом он справится, я бы выбрал этот вариант.

[v_r]

3. Заморочится сделать маршрутизацию vlan через vyos

А что будет если ВМ не запустится? Весь офис пострадает?



На 2960 ЕМНИП 16 интерфейсов максимум.

[sol]

2960 L2 коммутатор. Он не умеет L3

[v_r]

2960 L2 коммутатор. Он не умеет L3

В последних версиях IOS немного умеет, помимо статики RIP поддерживается.

[NikAlexAn]

2960 L2 коммутатор. Он не умеет L3

Умеет статику.

http://www.cisco.com/c/en/us/td/docs/switches/lan/catalyst2960/software/release/12-2_55_se/configuration/guide/scg_2960/swipstatrout.html

[pingz]

Кто запрещает много виртуальных сетевых карт создать?



Религия?



У вас есть порт на свиче в транке с кучей виланов есть Х виртуальных серверов кто вам запрещает дать всем антег? А нужному серверу дать в транке все?

[r1sh]

Необходимо добавить в vyos несколько интерфейсов, каждый с нужным access vlan, со стороны свитча trunk.Смотря какой 2960, по идее с простым vlan роутингом он справится, я бы выбрал этот вариант.



а с остальными виртуалками что делать, ведь физический порт на коммутаторе куда подключен сервер будет в режиме транка?



2960 L2 коммутатор. Он не умеет L3



умеет:



http://blog.router-switch.com/2012/09/cisco-catalyst-2960-series-enables-routing/



Кто запрещает много виртуальных сетевых карт создать? Религия?У вас есть порт на свиче в транке с кучей виланов есть Х виртуальных серверов кто вам запрещает дать всем антег? А нужному серверу дать в транке все?



вопрос не в количестве виртуальных карт а в том как прваильнее сделать: роутить через софт-роутер или через L3 свич)

[paindrug]

Необходимо добавить в vyos несколько интерфейсов, каждый с нужным access vlan, со стороны свитча trunk.Смотря какой 2960, по идее с простым vlan роутингом он справится, я бы выбрал этот вариант.



а с остальными виртуалками что делать, ведь физический порт на коммутаторе куда подключен сервер будет в режиме транка?







Поставить native vlan с нужным тагом, тем что раньше был на access.





На мой взгляд правильнее терминировать на чем-то, что умеет нормальный l3, 2960 и убикути не подойдут для этого.

[Serejka]

Поставить native vlan с нужным тагом, тем что раньше был на access.





бытует мнение что native vlan плохая практика, дефект дизайна.
