Мост 1 км+3 км+ солнечные панели+передвижной транспорт

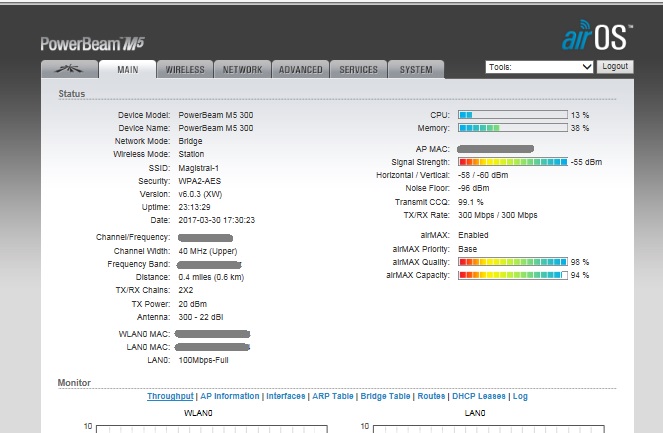

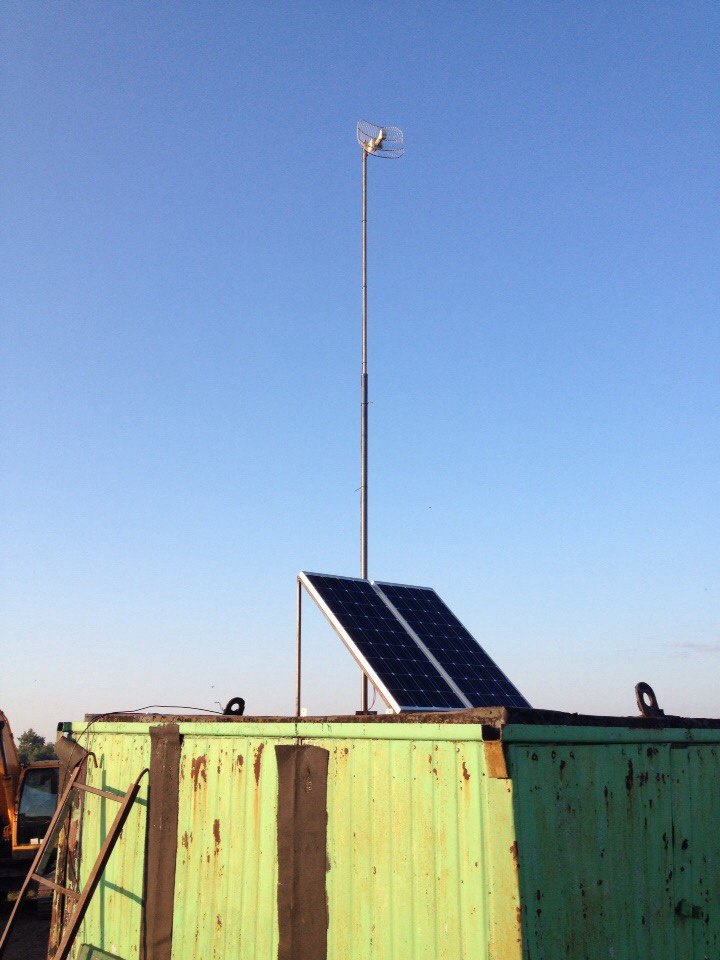

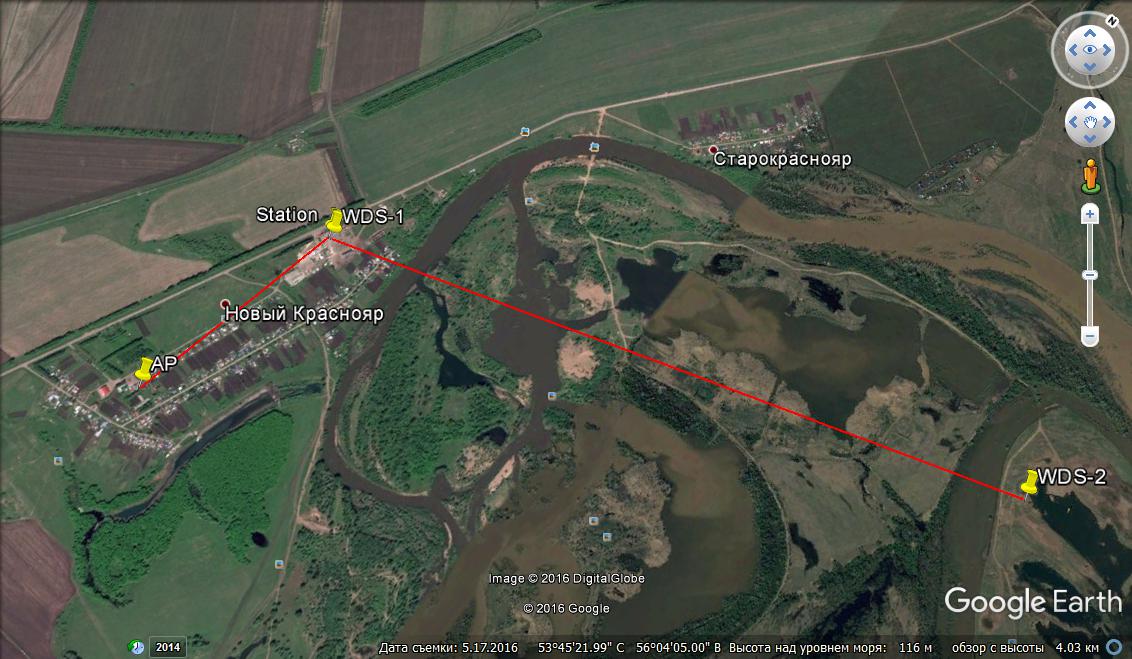

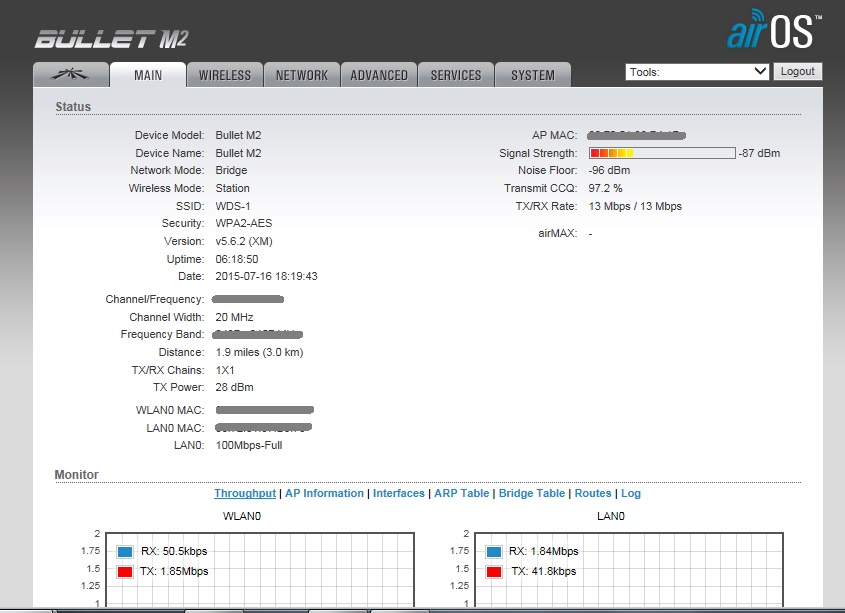

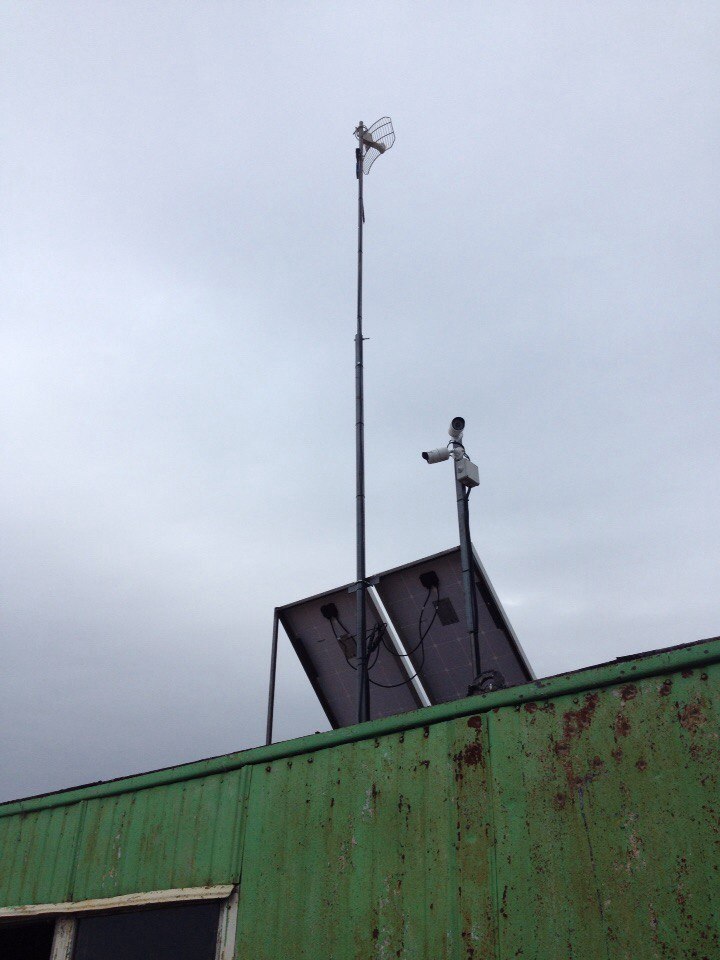

Добрый вечер. Вообщем собрали такую систему: выбили в колхозе подключение к оптоволокну, установили мост на 1 км для передачи интернета на производственную площядку. Там установили 3 камеры Full HD. На столб высотой 10м на котором установлен Snation установили Ubiquiti Bullet M2 HP с круговой антенной, затем на расстоянии 3 км (карьер) установили 2 солнечные панели, 2 камеры Full HD, и на мачту 6 м воткнули тоже Ubiquiti Bullet M2 HP с круговой антенной. Bullet на базе и на карьере связали между собой, связь конечно на пределе так как изначально хотели связать мостом на 5 ГГц но не получилось т.к деревья мешали. Вообщем первую задачу мы выполнили: клиент в городе в режиме онлайн просматривает камеры с базы и с карьера ( причем регистратор стоит тоже в городе) 2й день полет нормальный, запись как будто камеры в локалке сидят. Следующий момент: на карьере гоняет трактор а вернее его рабочая зона между базой и карьером из-за этого вообшем там и там устанавливали Bullet, вообщем задумка такая, у становить на технику тоже Bullet подключить к нему ip камеру и все Bullet настроить в WDS, вообщем вопрос вот в чем, может кто уже собирал подобное на подвижном транспорте, какие подводные камни, вопрос по питанию, устойчивая ли будет связь в радиусе 1 км. Да один момент, .к мост на карьер на 5 ГГц не прошел на базе в место булета думаем поставить рокет с секторной антенной для связи с карьером и подключения транспорта

post-95324-025871500 1492106088_thumb.jpg

post-95324-067277900 1492106099_thumb.jpg

post-95324-084085900 1492106112_thumb.jpg

post-95324-093443900 1492106118_thumb.jpg

post-95324-012412500 1492106132_thumb.jpg

Share this post


Link to post
Share on other sites

Добрый вечер. Вообщем собрали такую систему: выбили в колхозе подключение к оптоволокну, установили мост на 1 км для передачи интернета на производственную площядку. Там установили 3 камеры Full HD. На столб высотой 10м на котором установлен Snation установили Ubiquiti Bullet M2 HP с круговой антенной, затем на расстоянии 3 км (карьер) установили 2 солнечные панели, 2 камеры Full HD, и на мачту 6 м воткнули тоже Ubiquiti Bullet M2 HP с круговой антенной. Bullet на базе и на карьере связали между собой, связь конечно на пределе так как изначально хотели связать мостом на 5 ГГц но не получилось т.к деревья мешали. Вообщем первую задачу мы выполнили: клиент в городе в режиме онлайн просматривает камеры с базы и с карьера ( причем регистратор стоит тоже в городе) 2й день полет нормальный, запись как будто камеры в локалке сидят. Следующий момент: на карьере гоняет трактор а вернее его рабочая зона между базой и карьером из-за этого вообшем там и там устанавливали Bullet, вообщем задумка такая, у становить на технику тоже Bullet подключить к нему ip камеру и все Bullet настроить в WDS, вообщем вопрос вот в чем, может кто уже собирал подобное на подвижном транспорте, какие подводные камни, вопрос по питанию, устойчивая ли будет связь в радиусе 1 км. Да один момент, .к мост на карьер на 5 ГГц не прошел на базе в место булета думаем поставить рокет с секторной антенной для связи с карьером и подключения транспорта

Не увидел на фото буллета и круговую "антенну".

Для слежения а техникой на перегоне не проще gps/глонас поставить?

Share this post


Link to post
Share on other sites

Просто надо повыше мачты сделать - метров на 20-30 и обеспечить прямую видимость, сделать линк на 5ггц.



Если надо следить за техникой, то нужно установить направленную антенну, отдельную, в ту зону, где эта техника будет перемещаться, на самой технике установить всенаправленную антенну, канальные скорости ограничить до тех, что бы позволяли передавать поток от камеры и не выше. Если нельзя одной секторной/направленной антенной покрыть всю территорию - нужно установить несколько антенн.

Share this post


Link to post
Share on other sites

У нас стоит штырь на кране на стройке, при перемещениях и поворотах крана сигнал не падает. Видео с крана прёт, застройщики довольны. Антенна с круговой направленностью на подвижном объекте, и узконаправленная в секторе - работают.

Share this post


Link to post
Share on other sites

В общем распустилась листва: заменили антенну на базе (круговую на сектор 60 гр), на карьере для приема установили Ubiquiti AirGrid M2 HP 2G20 для магистрального канала и поставили усиленную круговую антенну antex на Ubiquiti Bullet M2 HP который работает в качестве базовой станции для связи с техникой. Сегодня клиент в первый раз вывел технику. Позвонил на радостях: техника ушла на расстоянии 2 км причем работала на окраине леса за неслабыми деревьями, качество отличное только периодически поддёргивает картинку ну это понятно. В общем все довольны))))). После выходных скину скрины всех точек.

Share this post


Link to post
Share on other sites

Вопрос еще такой, Базовая станция питается от солнечных панелей 12в и на технике питание 12 в, есть ли смысл мудрить и подавать 24 вольта, влияет это как то на роботу оборудования?

Share this post


Link to post
Share on other sites

на технике питание от аккумуляторов, они способны выдавать большой ток, так что тут всё ОК.

С солнечными панелями чуть хуже, там и токи небольшие и мощности, и чем выше напряжение, тем ниже потери, но до зимы, пока света хватает -- можно не парится.

Share this post


Link to post
Share on other sites

есть ли смысл мудрить и подавать 24 вольта, влияет это как то на роботу оборудования?

Даже от 7в работает



Можно поинтересоваться, чего от 7в заработает ? А то парни на тест линка тащат аккум, автоинвертор, штатный poe. Что точно заведется от 12в локоМ5, наноМ5 ? А то иногда так геморроиться приходится, при авариях по электро...
