МОГ-Т3-40-1КБ4845-ВКМ10/13 ССД новая компактная муфта ССД

UPD. 02.12.2019



ССД изменили обозначение в серии муфт МОГ. Вместо

МОГ-Т-3-40-1КБ4845-ВКМ теперь будет

МОГ-Т3-40-1КБ4845-ВКМ10/13 ССД



Номенклатурный номер: 130101-00088

https://www.ssd.ru/mufta-mog-t-3-40-1kb4845-vkm10-13

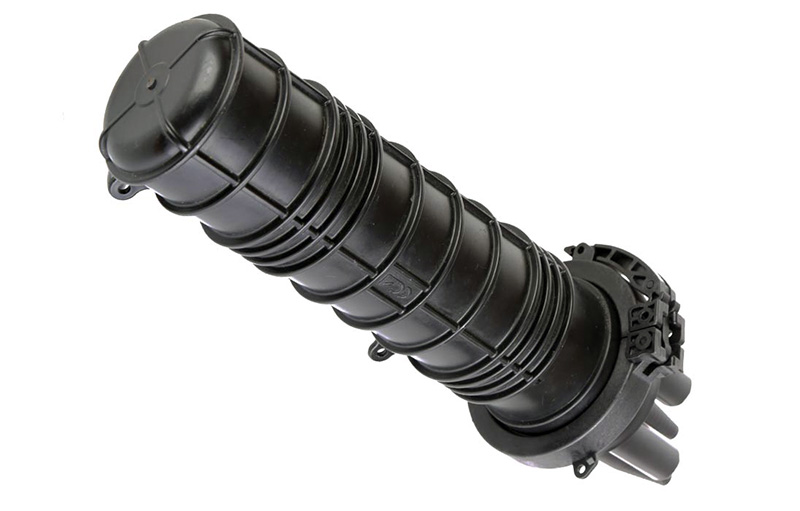

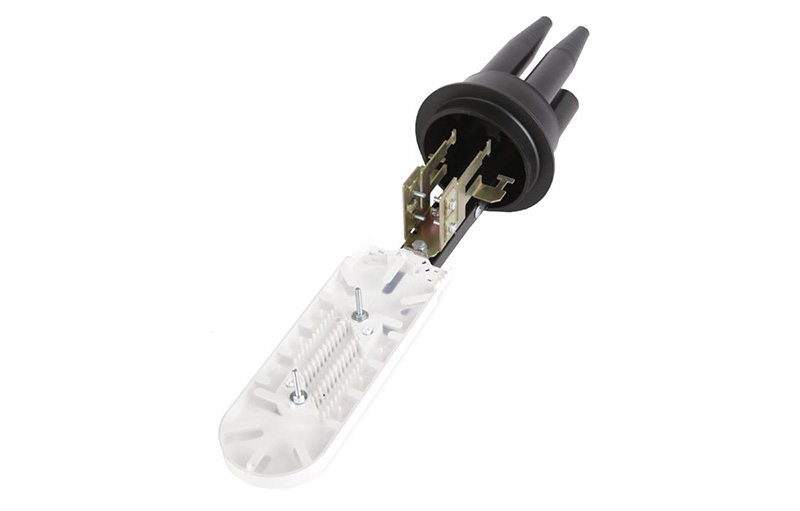

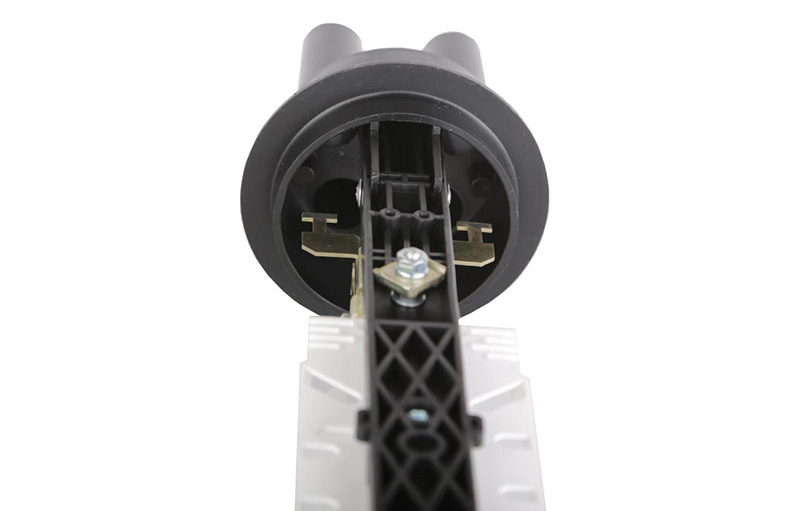

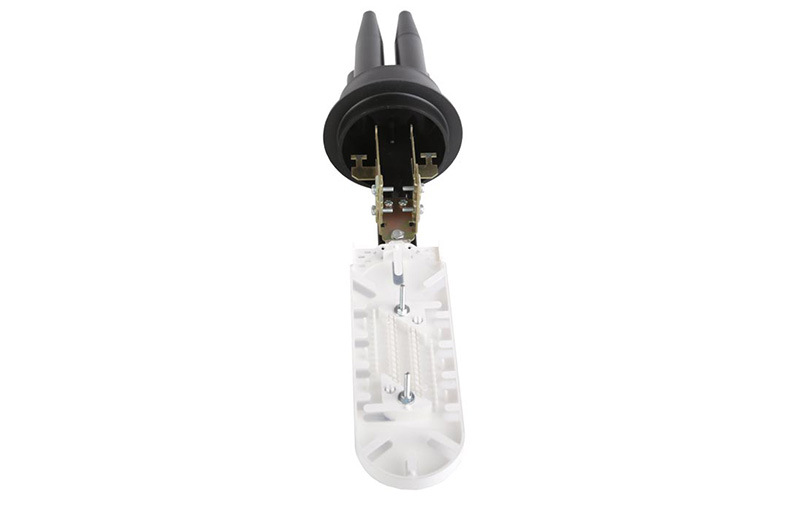

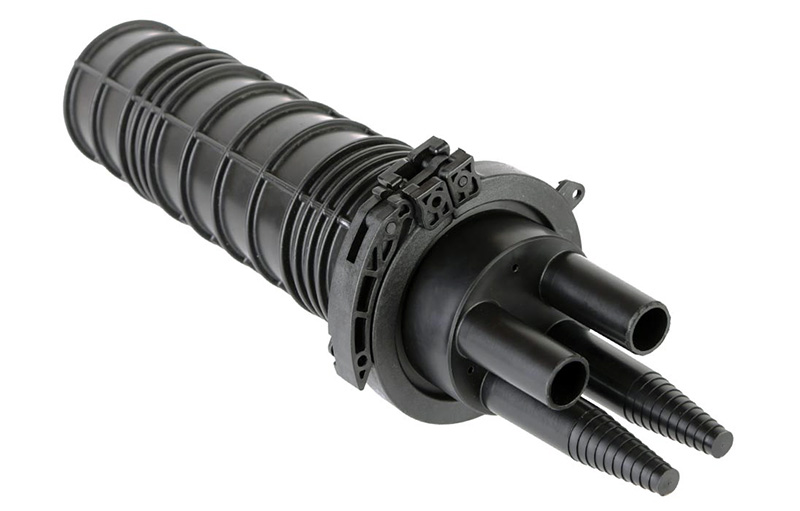

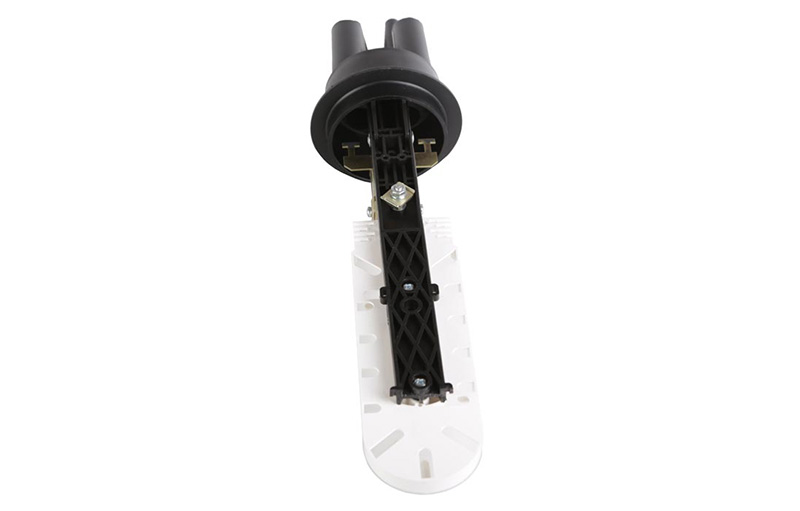

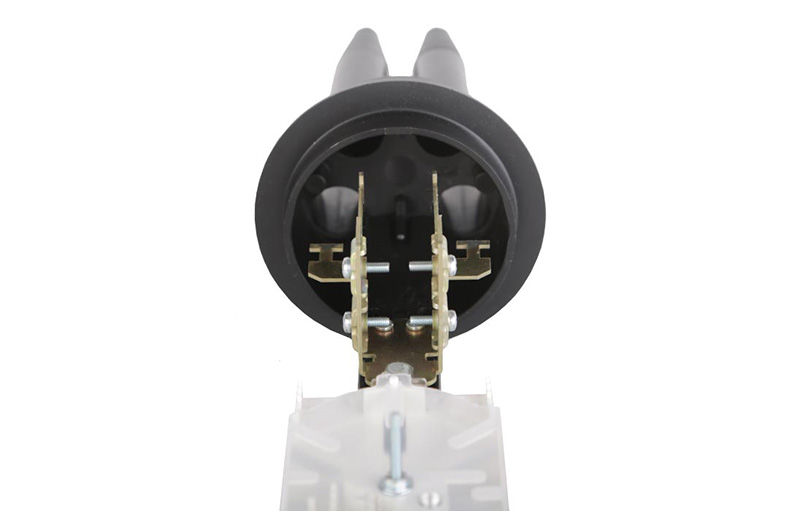

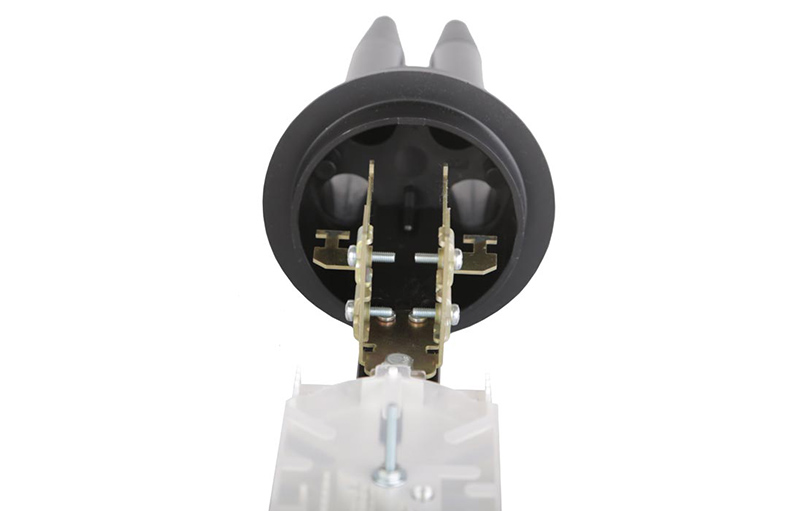

ССД продолжает развивать свою лучшую, на мой взгляд, компактную муфту - МОГ-Т-3.

Новая ревизия называется МОГ-Т-3-40-1КБ4845-ВКМ (ввод кабельный механический)



01.jpg 02.jpg 03.jpg



04.jpg 05.jpg 06.jpg



07.jpg 08.jpg 09.jpg

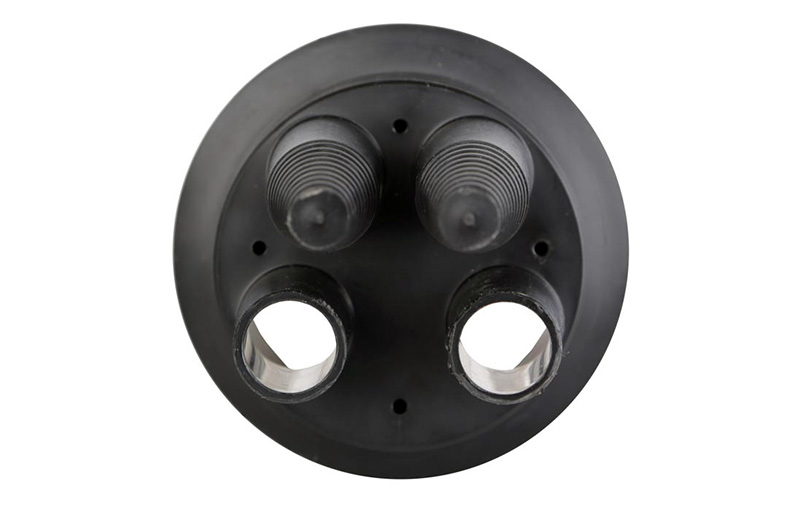

Да, на этот раз руки конструкторов дотянулись до кабельных вводов, которые решено сделать механическими. Но если весь мир плотно сидит на PG вводах, то мы идем своим путем :)




























Share this post


Link to post
Share on other sites

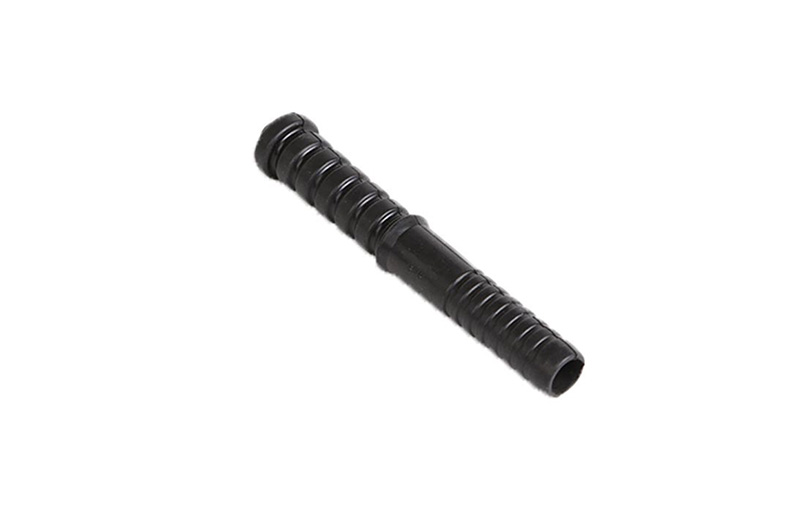

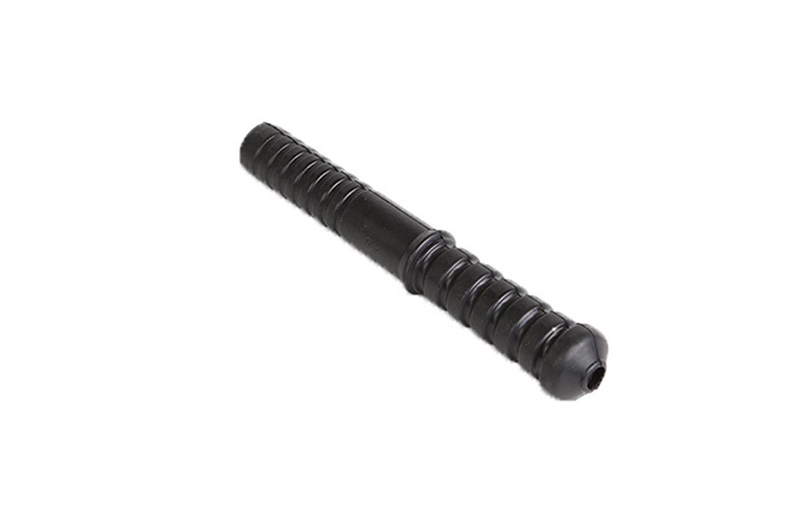

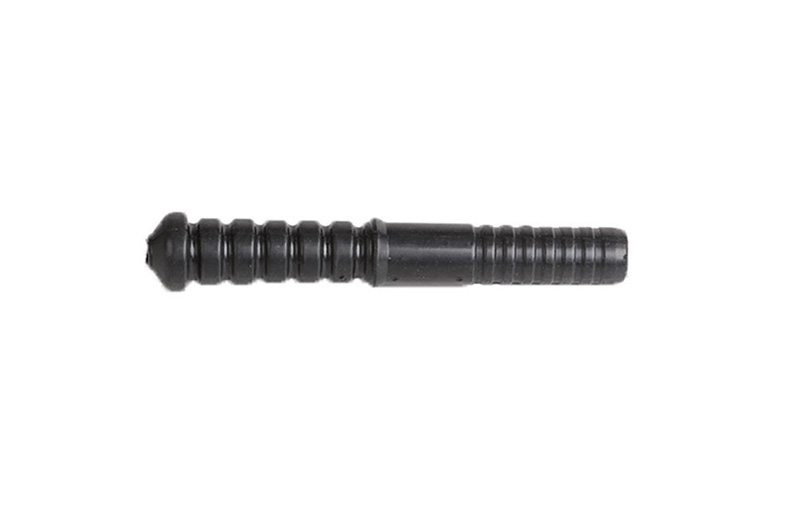

ССД спроектировали непонятное нечто, которое обещает очень крепко держать кабель.



untitled_1_0000_5dm_5031.jpg untitled_1_0000_untitled_1_0001_5dm_5030.jpg untitled_1_0002_untitled_1_0002_5dm_5027.jpg



Эти штуки бывают двух типов. Есть на кабель от 10 до 13 мм диаметром, а есть на кабели от 13 до 16 мм. Спорное решение - все эти прибамбасы обычно теряются. Но может оно того стоит. Надо пробовать.



Что дает такая мех герметизация? Отсутствие огня - это раз. Т.е. появляется возможность работы в очень сухих местах, где не желательно орудовать факелом. Это бывает крайне редко, т.ч. будем считать, что это альтернатива, тем более два входа оставили таки под ТУТ (в комплекте идет два ВКМ). Но можно отдельно купить еще два ВКМ и тогда будет квартет. Что еще? Возможность быстро приступить к монтажу - это два. Если вам необходимо произвести много стыков строительных длин, то возможно эти вводы сэкономят вам какое-то время. Как раз на монтаж еще одной муфты, если вы в день делаете их с десяток.



На сайте уже объявлена цена на это изделие... 1326 рублей :((( Дороговато будет... Беда печаль.

Share this post


Link to post
Share on other sites

Что не навижу в наших сайтах так это не логичность- Мелкий прикол- а бесит...

Дан ввод https://www.ssd.ru/vvod-kabelnyy-mekhanicheskiy-vkm-22-10-13

или муфта https://www.ssd.ru/mufta-mog-t-3-40-1kb4845-vkm10-13

Я хочу найти/скачать на них инструкцию- блин рядом сделайте ссылку- Инструкция по монтажу, или Паспорт(с инструкцией)...

Все- одна ссылка и всем все понятно...

Share this post


Link to post
Share on other sites

какие то приборы непонятные к муфте давать стали, эммм, для наказания нерадивых монтажников не отходя от места службы, подручными средствами ?

Share this post


Link to post
Share on other sites

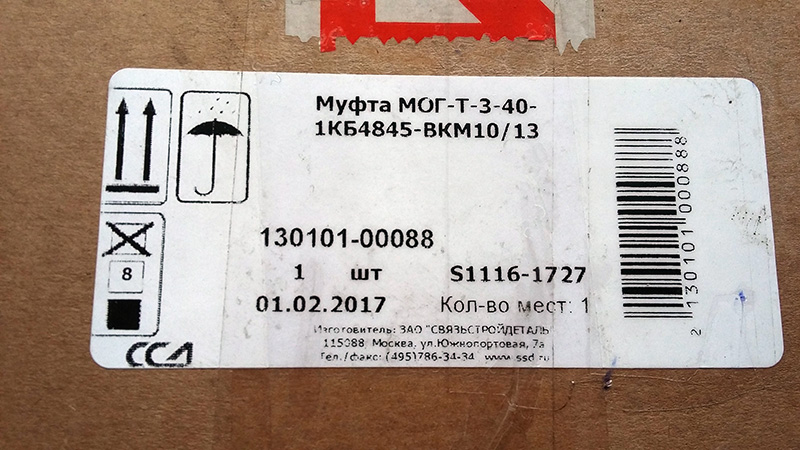

Приехала на тест.



2017-04-03 15.20.59.jpg

Share this post


Link to post
Share on other sites

Bachaa, может тебе отдельный канал на ютубе по обзору муфт, кроссов, кабелей, сварочных и т.д.? Еще бы человека найти который будет новинки среди маршрутизаторов/свитчей обозревать)

Share this post


Link to post
Share on other sites

отдельный канал на ютубе



Нужны единомышленники с опытом редактирования видео.

В одиночку делать контент приемлемого качества практически нереально. Ну и третья рука нужна :)))

Share this post


Link to post
Share on other sites

Ну и третья рука нужна :)))

Штатив в помощь)

Share this post


Link to post
Share on other sites

Добрый день,

Подобные вводы специфической формы в мире используют и муфты такие есть. В России они редкость, но в свое время их продвигали и у нас, я их видел. Герметизация достаточно проста. Резинка натягивается на кабель, а потом за хвост втаскивается через патрубок вместе с кабелем.

Share this post


Link to post
Share on other sites

а потом за хвост втаскивается через патрубок вместе с кабелем



Только в обратном направлении.

Кабель вводится в муфту, натирается мылом, на него натягивается сальник, а потом "вытягивается" из муфты через ввод...

Скоро покажу и расскажу. Интересно получается. Срочняки только доделаю по сети...

Share this post


Link to post
Share on other sites

коро покажу и расскажу. Интересно получается. Срочняки только доделаю по сети...

Да. Было бы неплохо)

Share this post


Link to post
Share on other sites

Было бы. Но вот тут такая интересная ситуация получается. Мне в комплект закинули ввода на кабель от 13 до 16 мм, а у меня везде кабель 10-13 мм

Даже когда получаются стыки с 15 мм кабелем, то второй все равно на 10-13.



И вот мне думается, что это дико не удобно. Если бы в комплекте с муфтой шел третий (уж не говорю про пару) ввод на другой номинал (а их всего два) то это было бы весьма кстати. А так получается надо точно знать какой у нас кабель и подбивать под него муфту с комплектом вводов.



Вот такая вот фигня нарисовалась.

Share this post


Link to post
Share on other sites

(а их всего два) то это было бы весьма кстати

Не переживай. Мне недавно вообще по одному вводу положили в муфту, а срезано два ввода на муфте. Вот теперь будут досылать. Так что твоя ситуация не так уж плоха) Так же на почту скинули текствый вариант инструкции.

ЗЫ. Если актуально, то напишите, скину (сейчас нет ее рядом)

Share this post


Link to post
Share on other sites

Если актуально, то напишите, скину



Я знаю как эти муфты монтировать. Хотел вот снять ролик в поле для всех, но все никак... А делать на кусках кабеля в офисе как то не по мне.

Share this post


Link to post
Share on other sites

Всё таки какая-то ерунда, на самых дешёвых муфтах сделать мех. ввода.

Share this post


Link to post
Share on other sites

Хотел вот снять ролик в поле для всех, но все никак...

Если все же будет возможность, буду весьмо благодарен

Share this post


Link to post
Share on other sites

Нужны единомышленники с опытом редактирования видео.



Я один из них!(много лет работел оператором) Поддерживаю идею канала!

Share this post


Link to post
Share on other sites

Дошли руки до этой чудо муфты. Сейчас ютуб проглотит ролики и запилю сюда небольшой обзор.

Share this post


Link to post
Share on other sites
В 04.04.2017 в 01:29, Bachaa сказал:



Нужны единомышленники с опытом редактирования видео.

В одиночку делать контент приемлемого качества практически нереально. Ну и третья рука нужна :)))

Есть опыт редактирования видео, можно попробовать)

Share this post


Link to post
Share on other sites
В 31.03.2017 в 02:08, Bachaa сказал:

Что дает такая мех герметизация?

Главное, что дает мех герметизация стихийно строящимся провайдерам - возможность напихивать несколько тонких кабелей в один PG ввод, причем делать это как сразу, так и постфактум добавлять. В вашем случае неактуально, а для меня вот очень критично. Тут, как я понимаю, нет такой возможности?

Share this post


Link to post
Share on other sites
4 часа назад, Барагоз сказал:

Тут, как я понимаю, нет такой возможности?

Это не тот случай.



Мы тоже любим колхозить, но это не тот случай. Это про довольно интересное промышленное решение с механической "самогерметизацией"

Share this post


Link to post
Share on other sites

А нафига козе баян? Термоусадка рулит! Если нельзя факел, так можно фен взять. А если вообще ничего нельзя, так есть герметизирующие скотчи. Заматываешь сначала силиконовым, а потом отверждаемым. И на века! А этот аналсекс с мылом лучше в другом месте и с другими целями... ;)
