Не знаю в каком разделе написать, написал в этом...

Вопрос такой:

Если тяжелая железка(генератор) и короб, в котором она живет.

Нужно смонтировать в коробе (и немного за его пределами) какие-то рельсы, и смонтировать ответную часть этих рельс на раме генератора.

Цель - чтоб для обслуживания можно было выдвинуть этот генератор из короба, задить бензин и потом обратно задвинуть на этих рельсах.

Вопрос: Где купить такие рельсы ?

Уточнения:

- прошу давать советы четко по делу. Варианты: перенести генератор, обслуживать его не вынимая из короба - не рассматриваются.

- вариант с колесиками рассматриваю, но нужно чтоб генератор в коробе не катался от вибрации при работе.

- рельсы от стоечного оборудования не подойдут по причине своей "ступенчатости". Выдвинутый генератор просто сломает (согнет) ответную часть. необходимо чтоб та часть, которая будет закреплена к полу была метра 1,5 или чуть больше, а ответная часть, соответсвенно, вдвое меньше.

[Oleg_mouse]

Смотреть в сторону использования направляющих и роликов для откатных ворот видится. Но вам же не просто шашечки в виде рельс, вам же телескопические рельсы нужны, вестимо, а это геморрой ещё тот, с весом, самых даже мелких генераторов.

У меня вопрос, у вас выхлопная то труба тоже гофрированная ? и провода силовые на ваш генератор из особо мягонькой гофрированной меди которая в спиральку сворачивается ? Вы простите меня пожалуйста за сарказм )

[grifin.ru]

Oleg_mouse

1. Нет, не телескопические. Оно должно ездить по полу. Аналогично как дверь от шкафа купе.

2. Там другая технология отвода выхлопных газов. Если интересно - то там внутри этого короба работаем мощная вытяжка, которая вытягивает и выхлоп и обеспечивает проток воздуха для охлаждения.

3. Многожильный провод свернутый петлей вполне сойдет.

[Oleg_mouse]

петлёй не сворачивайте. )

[frol13]

Это что-то типа вот этого. Никакие не рельсы. Выкатная рама - уже как готовое изделие:

http://ms-torg.ru/-vikatnye-ramy-salazki

Дальше, надеюсь, сами найдете.

[grifin.ru]

frol13

О. Спасибо.

Правда у меня генератор всего 5квт. Но вообще такое решение подойдет думаю.

Другие варианты пока рассматриваются тоже.

[Saab95]

Уголок, гнутый П образный швеллер, подшипники подходящего диаметра или колесики полиуретановые от тележек (металлическое колесо с покрытием из полиуретана).

В крайних положениях делаете металлические заходы, по типу как фиксируется задняя дверь джипов, что бы в задвинутом положении генератор не на колесиках стоял, а фиксировался.

Это будет стоить дешевле, чем салазки по ссылке (там они тысяч 40 стоят, если сайт верно цену показывает).

[Bachaa]

Там они стоят 29 без торга.

[grifin.ru]

Ну вообще 30к это дорого, да. Но и вариант предложенный Саабом не дешевый получится. Все это нужно подобрать, купить, собрать и нигде не ошибиться с выбором.

Хочется что-то среднее наверное. Чтоб "отверточная сборка" осталась.

[abab]

Для 6Ква генератора я просто купил резиновые колеса с фиксаторами тормозами чтоб не катался когда не надо и все отлично.

Вот эти вот и прехреначил их болтами вместо резиновых ножек. Получилось "как тут и было"

https://www.obi.ru/mebelnye-kolesa-i-roliki/rolik-podvizhnyi-dlya-mebeli-lux-diametr-100-mm/p/3129608



Или если в коробе места мало и тормоза в глубине не зафиксировать то можно сзади вот такие смонтировать заодно и ровнее ездить будет если два колеса будут не поворотные.

https://www.obi.ru/mebelnye-kolesa-i-roliki/rolik-nepodvizhnyi-dlya-mebeli-lux-diametr-100-mm/p/3129798



В качестве извращения к ним можно еще и направляющие из уголков приколхозить вот будут и рельсы.

Edited March 18, 2017 by abab

[grifin.ru]

abab

Спасибо! Так и сделаю!

[Saab95]

abab

Спасибо! Так и сделаю!

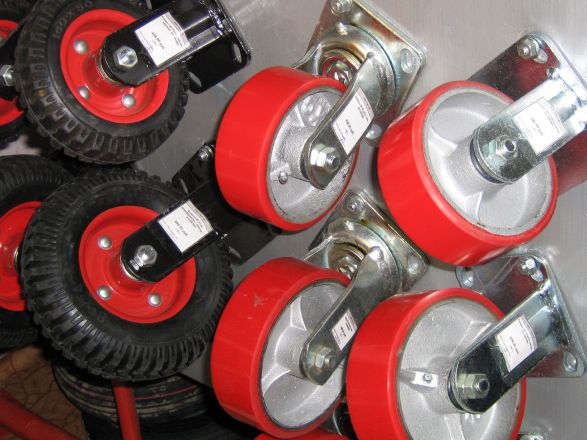

Те колесики из ОБИ полный отстой, за те же деньги можно купить нормальные колеса с пресс масленкой, которые рассчитаны на 500 и более килограмм нагрузки:





Так же есть ролики для гидравлических тележек, рассчитанные на большую нагрузку:





Все можно заказать через интернет.



Ну вообще 30к это дорого, да. Но и вариант предложенный Саабом не дешевый получится. Все это нужно подобрать, купить, собрать и нигде не ошибиться с выбором.

Хочется что-то среднее наверное. Чтоб "отверточная сборка" осталась.



Почему же сложно - если по простому то нужно купить метров 6 П образного гнутого профиля - продается на любой нормальной металлобазе, распилить, в верхнем просверлить отверстия для роликов и поставить их, получится 2 рельсы, которые ездят между собой. Далее их сварить или соединить на болтах. Естественно, колесики должны быть нормальные, а не от кухонного столика.

[RialCom.ru]

для такой задачи подошло бы что нить от блочного военного электронного оборудования

[abab]

Те колесики из ОБИ полный отстой, за те же деньги можно купить нормальные колеса с пресс масленкой, которые рассчитаны на 500 и более килограмм нагрузки:



С теми колесами главная фича, что они по крепежам подходят сразу и без геморроя, прямо в дырку от крепления штатных ножек и одним болтом с гайкой фиксируются. По гладкой поверхности нормуль, но честно говоря по ковролину колёса едут не очень охотно (вязнут немного), но это намного лучше и легче, чем таскать эту хреновину на руках.

за те же деньги можно купить нормальные колеса с пресс масленкой, которые рассчитаны на 500 и более килограмм нагрузки

5 Ква генератор это максимум килограмм 40-50, 55 кг на колесо и так четверной запас по прочности. Вот как понадобятся колеса для 50Ква генератора вот тогда есть смысл парится с колесами для 500 кг нагрузки.

Edited March 18, 2017 by abab

[Saab95]

5 Ква генератор это максимум килограмм 40-50, 55 кг на колесо и так четверной запас по прочности. Вот как понадобятся колеса для 50Ква генератора вот тогда есть смысл парится с колесами для 500 кг нагрузки.



Это кажется. Просто достаточно один раз стукнуть колесом в препятствие с малой нагрузкой, и оно сломается или погнется. А мощные колеса прослужат долго. Так же надо смотреть на упругое сжатие резинового обода. Полиуретан на них не сжимаем и жесткий, если генератор будет стоять на колесиках постоянно они не деформируются. Резиновые тонкие ободы деформируются.

[RialCom.ru]

откровенно говоря ТС создал сам себе задачу формата - как с помочью токарно-винторезного станка убрать вросший ноготь на пальце, ну или хотя бы болгаркой



не проще просто затолкать на полозьях 5 квт ?

колеса имеют смысл при каждодневном вытягивании генератора

в Вашем случае - раз в полгода

[grifin.ru]

откровенно говоря ТС создал сам себе задачу формата - как с помочью токарно-винторезного станка убрать вросший ноготь на пальце, ну или хотя бы болгаркой



не проще просто затолкать на полозьях 5 квт ?

колеса имеют смысл при каждодневном вытягивании генератора

в Вашем случае - раз в полгода

Совершенно без проблем и на полозьях. Вообще изначально небыло речи про колеса. Я рельсы хотел ))

PS. Нужно помнимать что может случиться такое дело, что генератор будет не только стоять но, вдруг, ему будет надо завестись и поработать. Нужно чтоб эти "полозья" не удивились тому, что он начал неподеццки вибрировать.

[AlexPan]

У меня в доме генератор на 7кВт стоит на больших пневматических колесах, которые очень хорошо гасят вибрацию. Колеса нужны, что бы его из гаража на улицу выкатывать. Это когда электричества больше полдня нет и штатных аккумуляторов не хватило.

А для варианта автоматического включения лучше контейнер. Звук работающего в помещении генератора - это будет слишком мозговзрывательно.

Кстати, для бесконечного резерва очень хорош газовый генератор, если есть магистральный газ. Вот generac например официально подключить в МО совсем не проблема.

А лучше всего два ввода электропитания и АВР.

[Firsa]

А лучше всего два ввода электропитания и АВР.

Твои слова, да в нужные рельсы!))

[apelsin.ns]

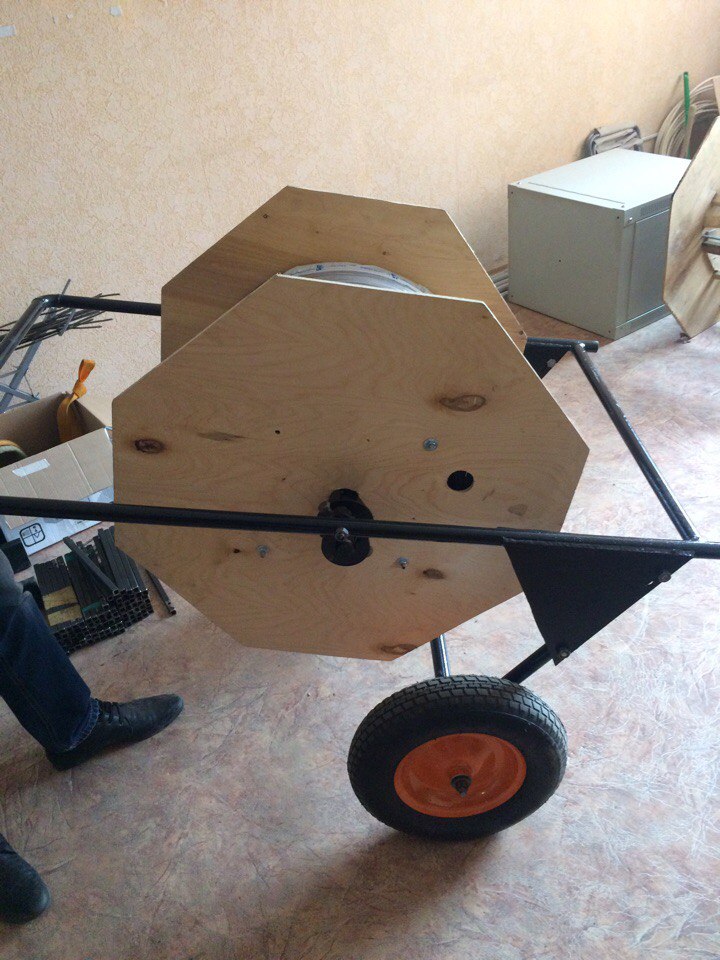

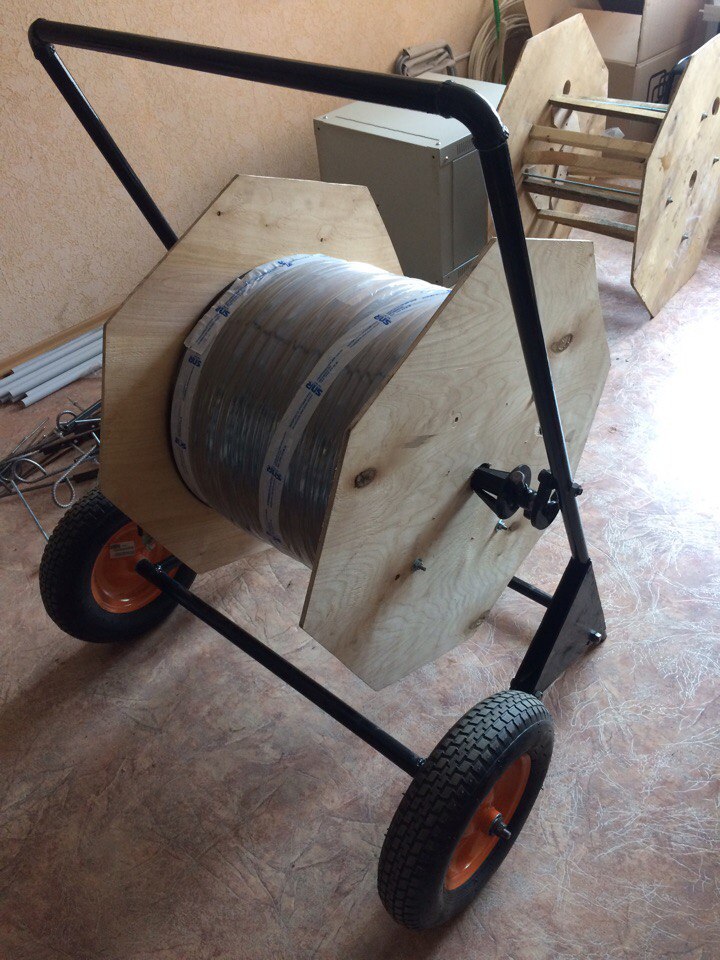

Сегодня привезли. Изготовили под заказ по схеме коллеги.

Все про все вышло 6000 рублей.



Сейчас и размотать и перевезти любую бухту можно. А то затрах*лись парни квадратные самодельные бухты по земле катать)))

[Saab95]

Фигня какая-то. С нижней стороны труб должна быть упорная площадка и резиновые ножки, или просто металлические широкие полозья, что бы не царапать пол. Тот металлический треугольник не нужен, ведь его сделали для возможности складывания тележки, для удобства транспортировки - но тут нет никакого удобства - торчат острые края треугольников. Правильнее было сделать просто такие же распорки из труб на ось колеса, с креплением на болтах.

[apelsin.ns]

Фигня какая-то. С нижней стороны труб должна быть упорная площадка и резиновые ножки, или просто металлические широкие полозья, что бы не царапать пол. Тот металлический треугольник не нужен, ведь его сделали для возможности складывания тележки, для удобства транспортировки - но тут нет никакого удобства - торчат острые края треугольников. Правильнее было сделать просто такие же распорки из труб на ось колеса, с креплением на болтах.

SaaB а пробовали перевезти бухту с 2-3 -мя км оптики при весе 1 км 94 килограмм по кустам , по тратуару, и где вообще не проехать на авто)). Какое нах там складывание ). Нам важно что бы крепко было. Скинуть и зацепить на крюки бухту быстро ну и так далее. Отработали, закинули в газель, выгрузили в склад. По поводу не поцарапать пол))), вы это серьезно)). Поржал, извиняюсь, не хочу обидеть. На улице можем только поскыркать асфальт. Ну и да ладно с ним.

А так то я скинул как образец для кого то, может пригодится, а не для повода пообсуждать.

Ценю ваши знания, но во многих вещах Сааб это Сааб

[Saab95]

пробовали перевезти бухту с 2-3 -мя км оптики при весе 1 км 94 килограмм по кустам , по тратуару, и где вообще не проехать на авто)).



Если надо по кустам, по бордюрам и т.п. То надо колесики поставить побольше, места же на конструкции там полно и оно не ограничено. Если не ограничиваться ассортиментом ближайшего магазина, можно найти колеса осень большого диаметра, которые очень хорошо катятся по всем видам покрытий. Что бы центр тяжести вверх не задирать, можно ось опустить ниже колес, или осью сделать место фиксации барабана и т.п.

[apelsin.ns]

пробовали перевезти бухту с 2-3 -мя км оптики при весе 1 км 94 килограмм по кустам , по тратуару, и где вообще не проехать на авто)).



Если надо по кустам, по бордюрам и т.п. То надо колесики поставить побольше, места же на конструкции там полно и оно не ограничено. Если не ограничиваться ассортиментом ближайшего магазина, можно найти колеса осень большого диаметра, которые очень хорошо катятся по всем видам покрытий. Что бы центр тяжести вверх не задирать, можно ось опустить ниже колес, или осью сделать место фиксации барабана и т.п.

Вчера ездил к ребятам на прокладку магистрали самому попробовать потаскать тележку))). Кто бы что не говорил, а получилась с*ука удобная,маневренная, да и вообще круто.

С самонесом вообще бегать можно )))
