Проблема с конфигурацией PBE-5AC-400

Доброго дня!

На небольшом расстоянии два офиса ходят по каналу в 60-80 Мб на двух NBE-M5, расстояние 4 км. Офисы пожирнели и канала стало мало, прикупился двумя PBE-5AC-400, предварительная настройка на столе для установления связи, заменил антены, и получил пропускную способность в два раза меньше )) Дальше пошла тонкая настройка. Во первых основной проблемой стало отсутствие "compliance test" в новых антенах на прошивке AirOS v8. Проблема была решена путем изменения страны на Аргентину в выгруженной (и в последующем загруженной назад) конфигурации. Далее более тонкая юстировка на ширине канала в 10 Mhz и поиск наиболее пустой частоты. В моем случае я получил следующее:

Frequency 5680

Channel Width 60 MHz

Noise Floor -96 dBm

RX Chain 0 / 1 -58 dBm / -58 dBm

RX Signal -55 dBm

TX Rate / RX Rate 6x (64QAM 2x2) / 6x (64QAM 2x2)

TX Power AP / TX Power ST Feed only 3 dBm / 24 dBm



при этом удалось добиться пропускной способности канала в 300 Мб/с с с Latency < 0 ms и идеально ровным графиком.

Теперь к проблеме - канал ни в какую не желает работать на ширине канала в 80 Mhz, перепробовал много вариантов, но все в пустую. Ну и второй вопрос, как добиться модуляции 8x (256QAM 4x4) , пусть даже на ширине канала в 60 Mhz ?

Заранее спасибо.

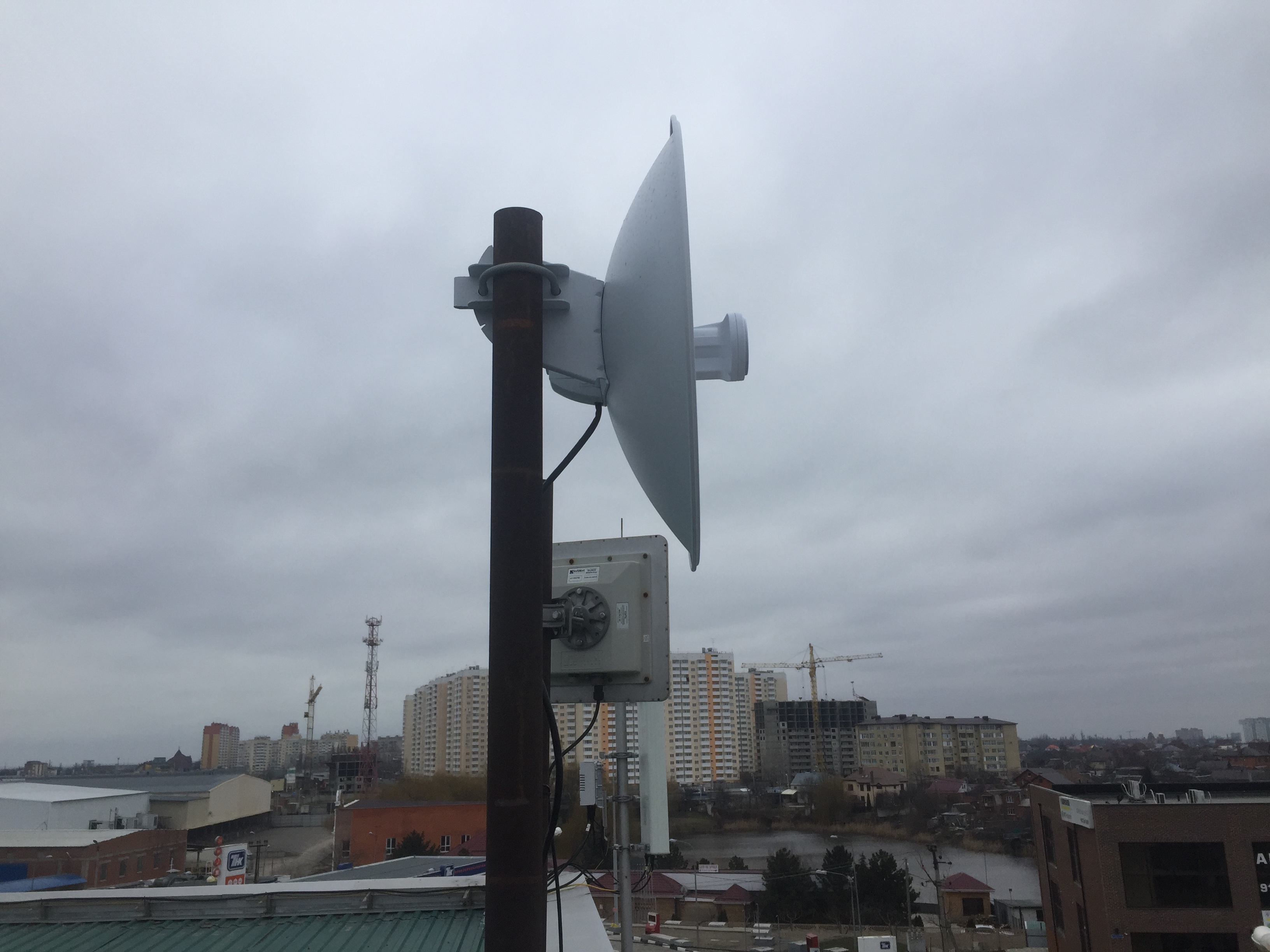

ЗЫ: на шестом фото оборудование оператора в непосредственной близости рядом с моим, может ли как то помешать?

post-140903-004563500 1489399113_thumb.jpg

post-140903-071839100 1489399119_thumb.jpg

post-140903-035992800 1489399126_thumb.jpg

post-140903-037367600 1489399142_thumb.jpg

post-140903-070187100 1489399149_thumb.jpg

post-140903-015382700 1489399168_thumb.jpg

Share this post


Link to post
Share on other sites

Теперь к проблеме - канал ни в какую не желает работать на ширине канала в 80 Mhz, перепробовал много вариантов, но все в пустую. Ну и второй вопрос, как добиться модуляции 8x (256QAM 4x4) , пусть даже на ширине канала в 60 Mhz ?



А 80мгц доступно не на всех частотах на убнт. А модуляции 4х4 не получится добиться, т.к. это нужно 4 радиоинтерфейса на оборудовании, у вас же всего 2, то есть более чем 2х2 не получить.



ЗЫ: на шестом фото оборудование оператора в непосредственной близости рядом с моим, может ли как то помешать?

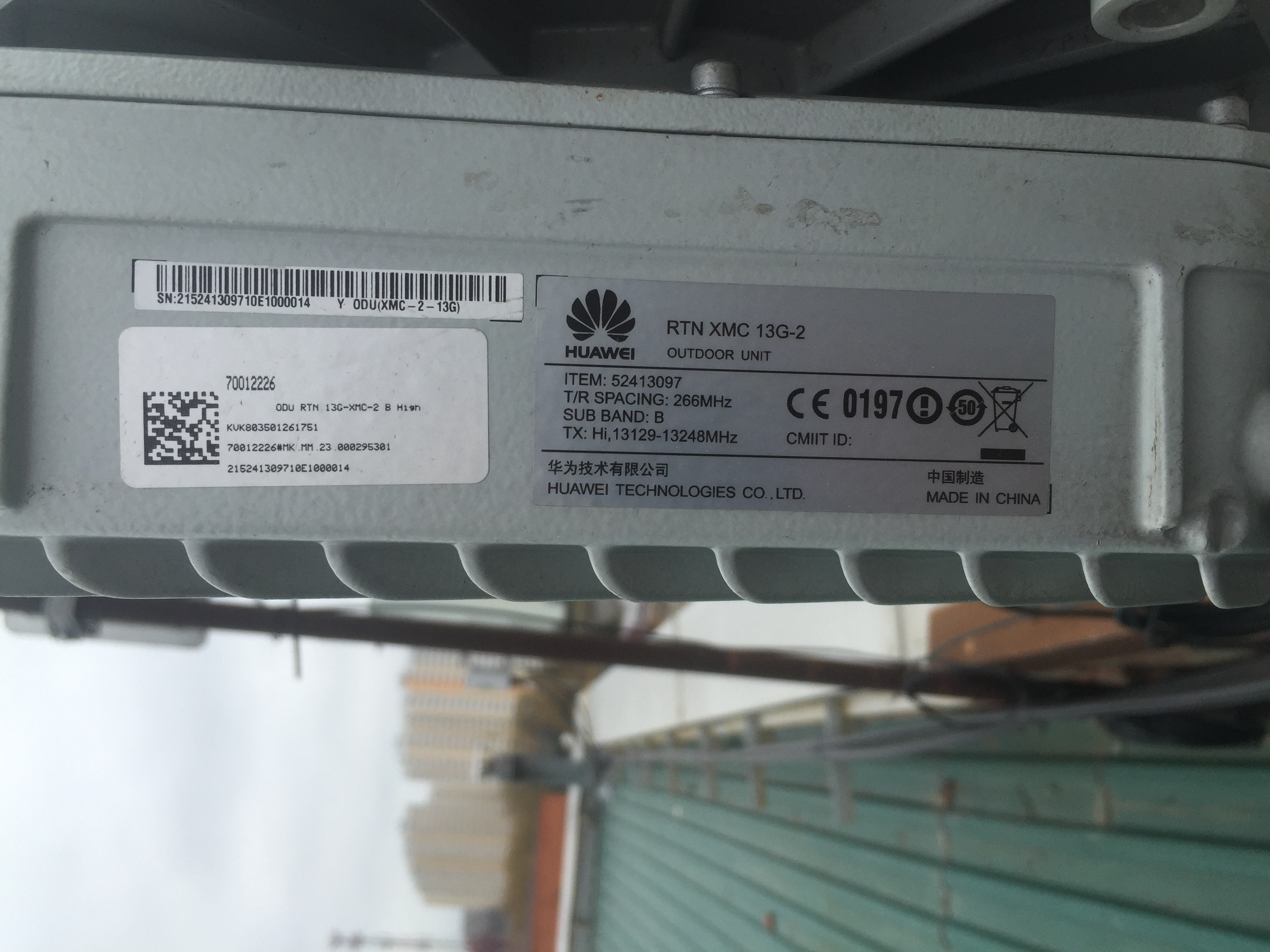

На одном написано 13G, а второе Инфинет - оно как раз может создавать помехи.

Share this post


Link to post
Share on other sites

В AirOS v8 есть встроенная утилита AirMagic которая анализирует работу оборудования с текущими параметрами и предлагает более производительные (на его взгляд) параметры. Так вот при анализе эта утилита упорно предлагает переключиться на ширину канала в 80 Mhz, и, когда соглашаешься с его предложением, оно применяет эти параметры и перезагружает оборудование, НО после перезагрузки ширина канала - 40 Mhz.



8x (256QAM 4x4) периодически проскакивает, но долго не держится и возвращается на 6x (64QAM 2x2)

Share this post


Link to post
Share on other sites

Теперь к проблеме - канал ни в какую не желает работать на ширине канала в 80 Mhz,



А что, в этот королевстве ты хочешь оказаться самым хитрым. Тебе полоску в 80 мгц кто зафрактовал?

Share this post


Link to post
Share on other sites
применяет эти параметры и перезагружает оборудование, НО после перезагрузки ширина канала - 40 Mhz
Нужно в конфиге ставить страну 511, и 80мгц заработает.

Share this post


Link to post
Share on other sites

Так точно! 511 и будет 80Mhz





применяет эти параметры и перезагружает оборудование, НО после перезагрузки ширина канала - 40 Mhz
Нужно в конфиге ставить страну 511, и 80мгц заработает.



А вы вдвоем еще не досказали что и мощю на Фьсю педальку, тогда действительно заработает.....

Share this post


Link to post
Share on other sites

Я то думал, что 20Mhz это перебор. Ещё годик другой такой повсеместной наглости и за радио возьмутся серьёзно.

Если не хватает 50мб в 10Mhz - вопросы к админам, а не к инету.

Edited by X-Lod

Share this post


Link to post
Share on other sites

Я то думал, что 20Mhz это перебор. Ещё годик другой такой повсеместной наглости и за радио возьмутся серьёзно.

Если не хватает 50мб в 10Mhz - вопросы к админам, а не к инету.

Это точно!!!!чем там работники занимаются в рабочее время?

Share this post


Link to post
Share on other sites

Вообщем на сколько я понял, 511 - это должен был быть CT. При смене Аргентины (5000) на 511, страна не сменилась , а показатели пропускной способности канала упали в три раза. Вернул назад. Есть еще идеи?

Share this post


Link to post
Share on other sites
При смене Аргентины (5000) на 511, страна не сменилась , а показатели пропускной способности канала упали в три раза.
Это потому, что у вас заработало 80мгц, и вы собрали помехи со всего диапазона.



Вернул назад
А вот этого не надо было делать. Правильная страна таки 511.

Когда установлено 5000, то вместо указанной вами 80мгц полосы на самом деле действует 40 или даже 20, в зависимости от выбранной частоты.

На 511 действует ровно то, что указано в настройках.

Share this post


Link to post
Share on other sites
При смене Аргентины (5000) на 511, страна не сменилась , а показатели пропускной способности канала упали в три раза.
Это потому, что у вас заработало 80мгц, и вы собрали помехи со всего диапазона.



Вернул назад
А вот этого не надо было делать. Правильная страна таки 511.

Когда установлено 5000, то вместо указанной вами 80мгц полосы на самом деле действует 40 или даже 20, в зависимости от выбранной частоты.

На 511 действует ровно то, что указано в настройках.



Братцы, вы хоть читайте, а потом комментируйте. 80 Mhz я не включал, я только сменил страну. А на 5000 у меня прекрасно работает 60 Mhz на тех параметрах, что я указал в самом первом посте.



Не гадить в эфир на 80мгц



И чего вы так страдаете за мой эфир все. Расстояние у меня не болшое, ~ 2,5 км. Нахожусь я в самой окраине, эфир тут практически пустой. 80 Mhz вообще не проблема найти в эфире.

Share this post


Link to post
Share on other sites

то вместо указанной вами 80мгц полосы на самом деле действует 40 или даже 20, в зависимости от выбранной частоты.



Вообще в AirOS 8 нет такого , что ставишь одну частоту, а на деле работает в другой. В этой Оси показывает именно ту частоту, которая работает. Выставляешь 80, после перезапуска стоит 40.

Share this post


Link to post
Share on other sites

И чего вы так страдаете за мой эфир все

эфир общий.

Share this post
