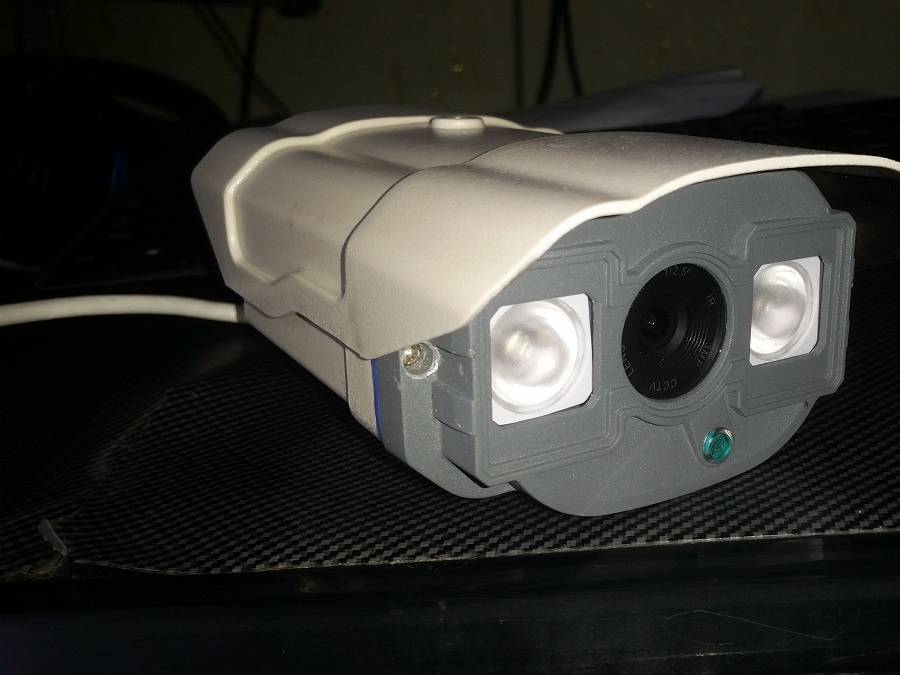

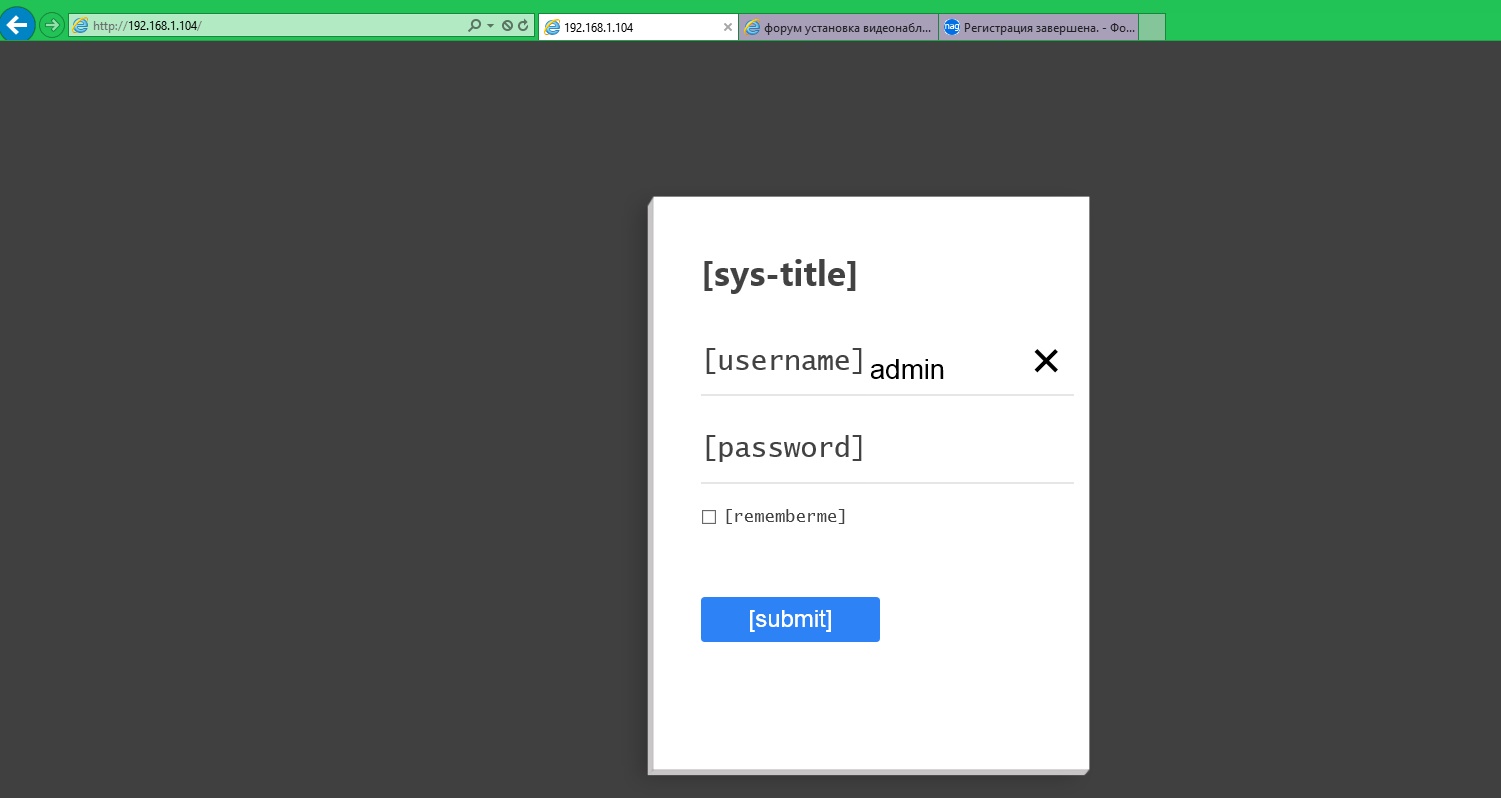

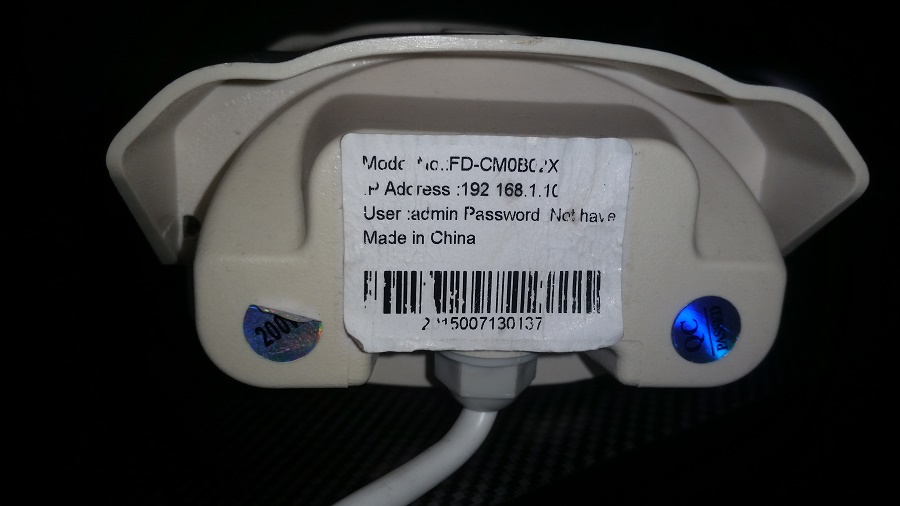

BigBro33 Posted February 22, 2017 · Report post Всем здравствуйте! Прошу помощи в проблеме, ибо простое штудирование интернета не дало результатов. Проблема такая - имеется китайская IP камера, неизвестного происхождения, вот собственно она: 1 2 и до недавнего времени она работала, подключалась к CMS, входила в настройки через IE, подключалась через NVSIP на телефоне, но, после того как я решил обновить ее через настройки веб интерфейса, она впала в кому... CMS камеру не видит, роутер тоже, но, через браузер получается войти на начальную страницу веб интерфейса, только она стала выглядеть немного иначе, чем до этого... до этого не было никаких надписей в транскрипциях, да и вообще вход происходил быстро... теперь же, все очень долго, да и дальше начальной страницы просто не дает никуда продвинуться... Еще один интересный момент - на начальную страницу входит можно попасть с разных адресов IP ... 192.168.1.104 и 192.168.1.102... но в обоих случаях не дальше стартовой страницы... Порт сканер так же не видит камеры в онлайне... Сама камера работает - звуки издает, датчик освещенности и ИК фонарики включаются... Возможно кто то сталкивался с подобной ситуацией... буду безумно благодарен за помощь! Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Stepan Alekseev Posted February 22, 2017 · Report post Всегда задаюсь вопросом до недавнего времени она работала Зачем вы полезли обновлять? Камера отдает видео, ваш CMS это видео записывает, что еще надо от китайской noname? Кофе варить она всеравно не будет. Вы убили в камере софт, проще выбросить чем искать того, кто вам восстановит. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
BigBro33 Posted February 22, 2017 · Report post Скажем так, я только с недавнего времени вникаю в вопросы по работе ip видеонаблюдения. Данная камера изначальна была как тестовая - ну, собственно из любопытства и решил попробовать обновить... даже на 98% был уверен в подобном исходе, но, при этом я так же был уверен в том, что даже при плохом результате данный косяк можно будет исправить... Жалко конечно, но не критично... И все же - хотите сказать что это и вправду такой геморрой, что бы скинуть по дефолту софт на камере??? Большое спасибо за ответ! Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Stepan Alekseev Posted February 22, 2017 · Report post Были у нас однажды камеры, которые по кнопке reset могли самостоятельно восстановить убитый софт.. но такое редкость Обычно, это подключение к камере через COM порт который может быть и не распаян на плате, и восстановление.. путем полной зачистки флеш и залития нового софта, опять же если он у вас имеется. А взять его можно у производителя или умельцы могут слить с такой же рабочей камеры. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

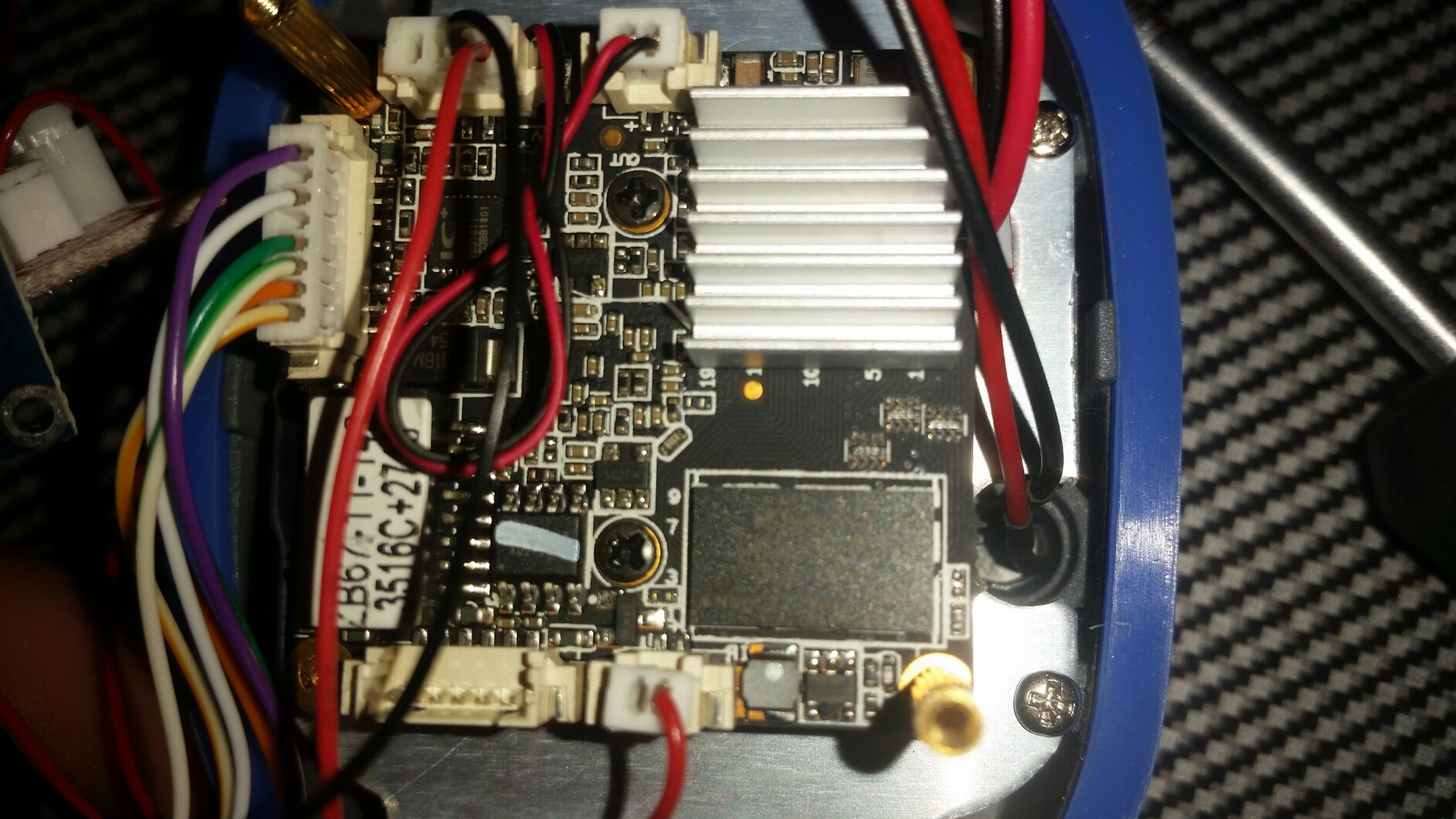

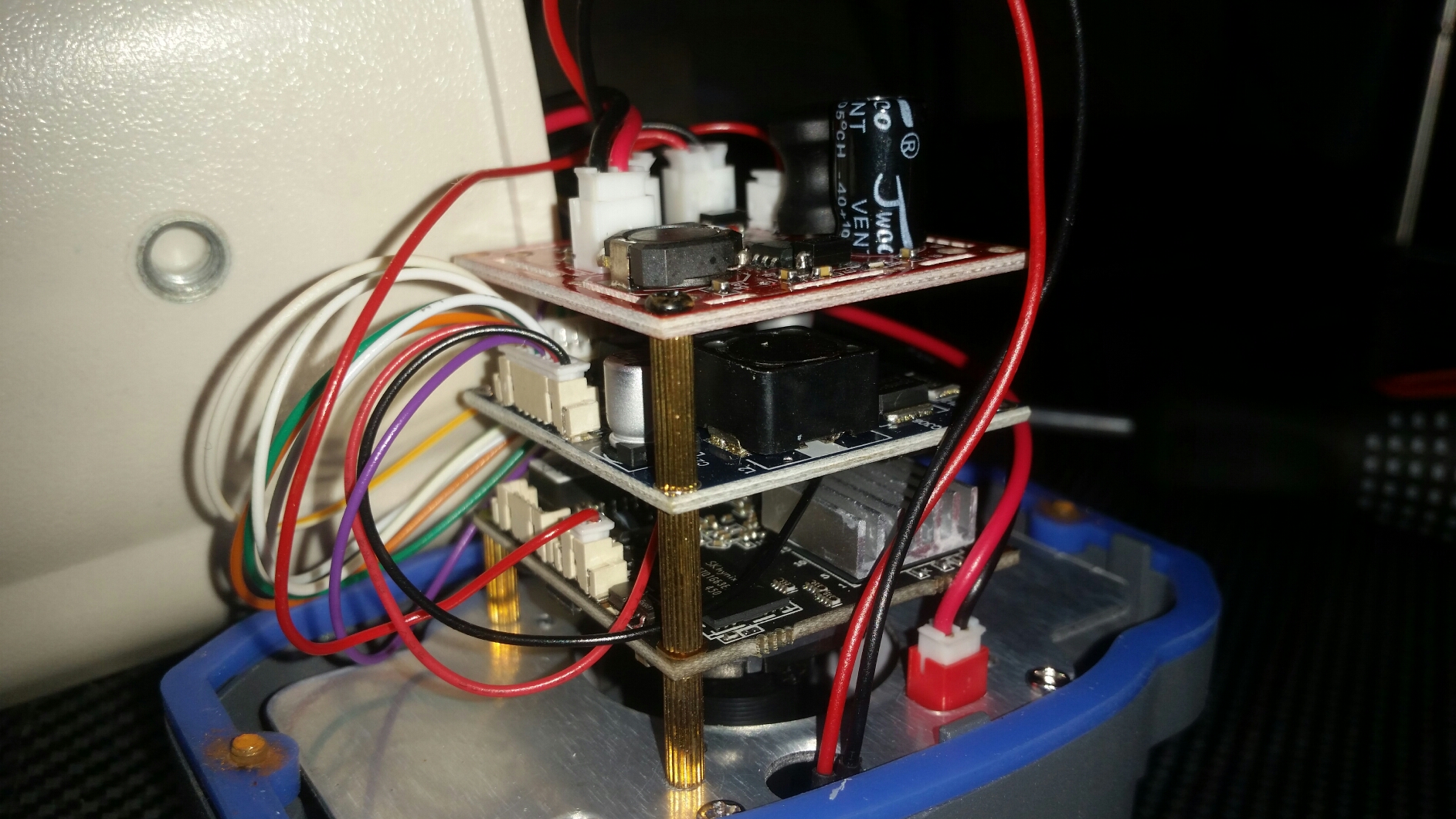

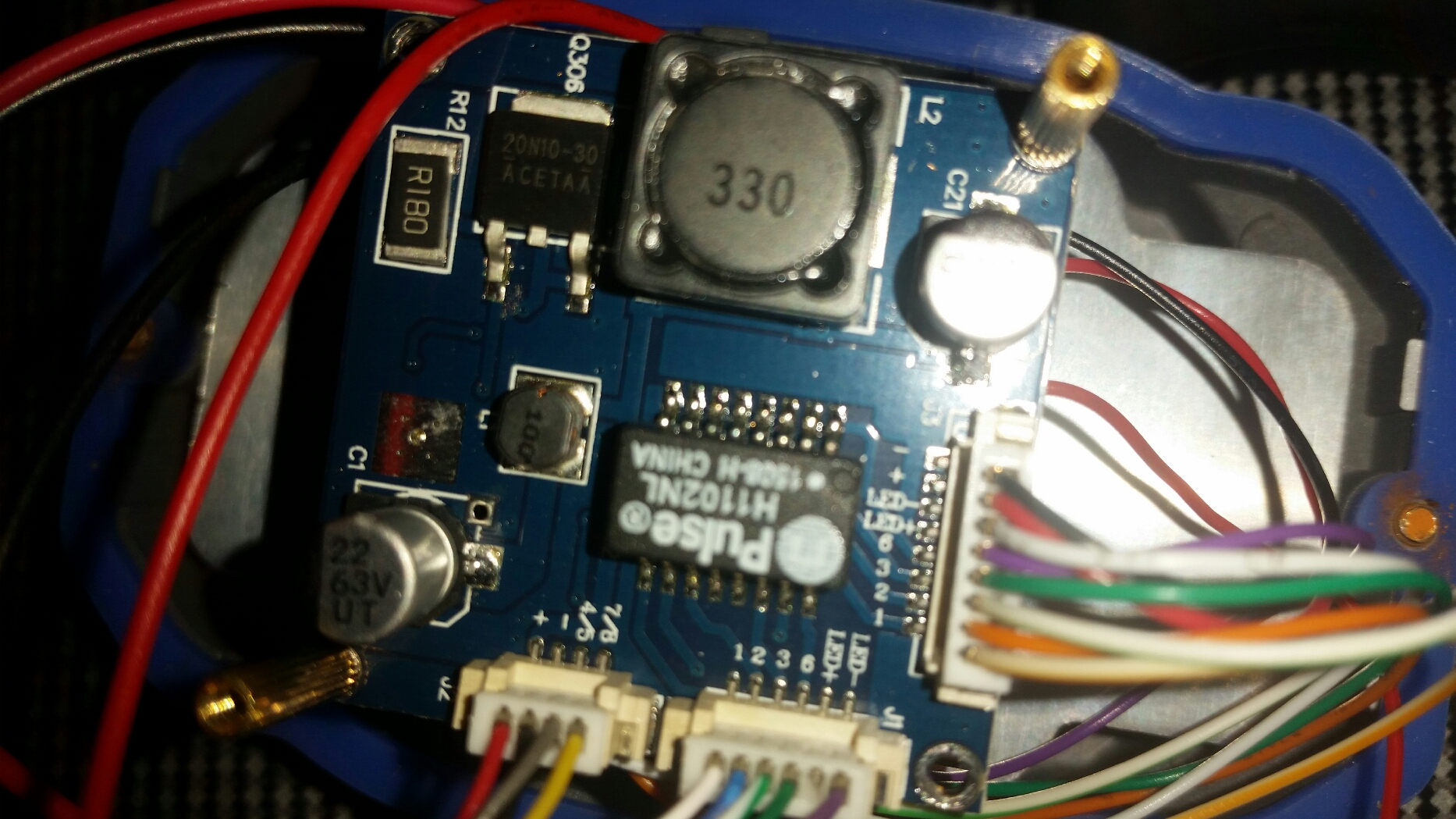

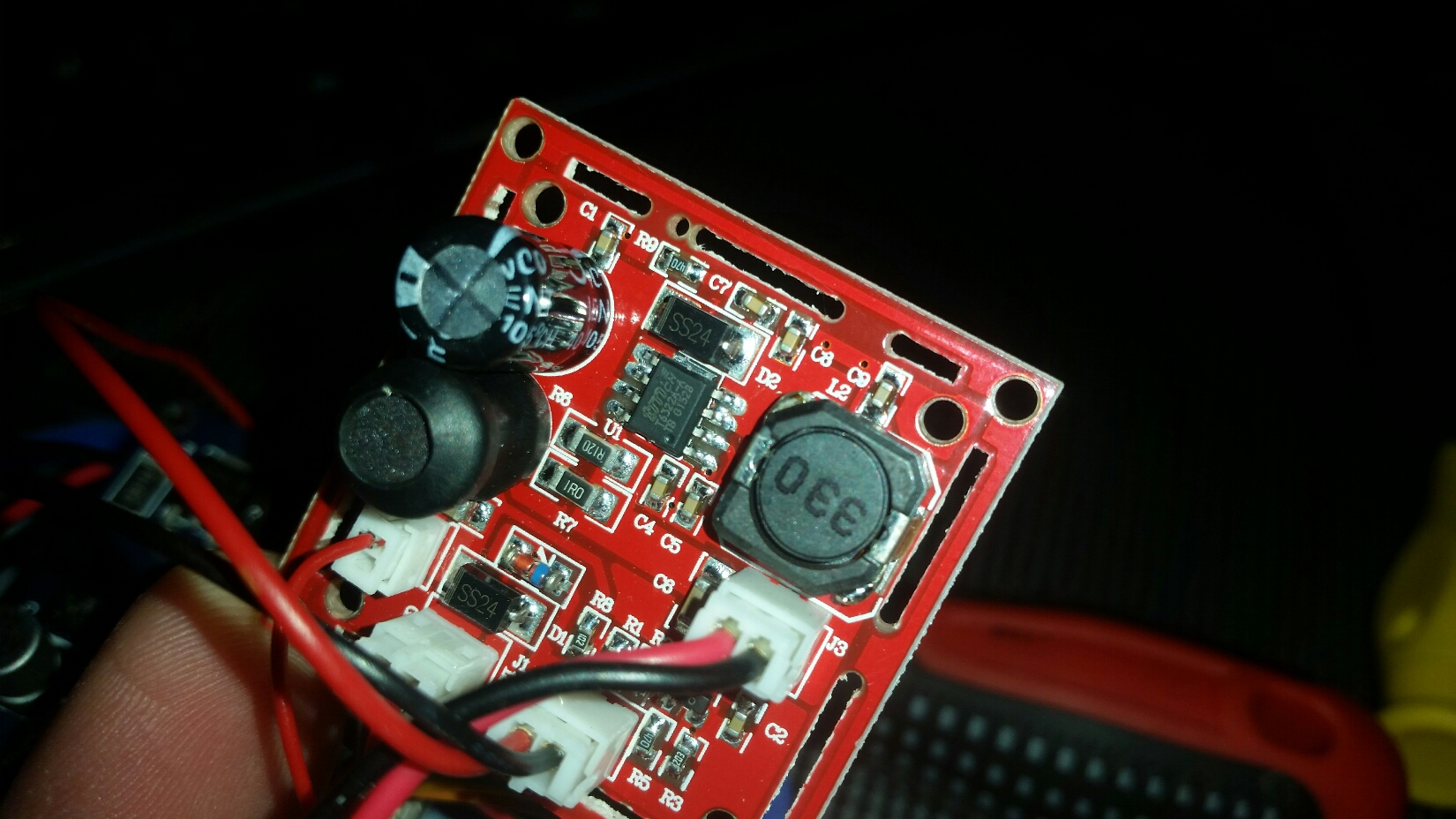

BigBro33 Posted February 23, 2017 · Report post Все ясно... ну что ж... зато опыт останется))) А может можно попробовать заменить одну из плат что внутри? (осталось только понять, какую именно...) Вот кстати они: Общий вид: 1. 2. 3. У Китайцев заказать, если возможно... Или не прокатит тоже?) Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
sol Posted February 23, 2017 · Report post Вот самая нижняя плта. Та, что радиатором на проце. 1. Дайте фото, на котором провода ничего не загораживают. 2. Дайте фото её обратной стороны. Будем найти консоль. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

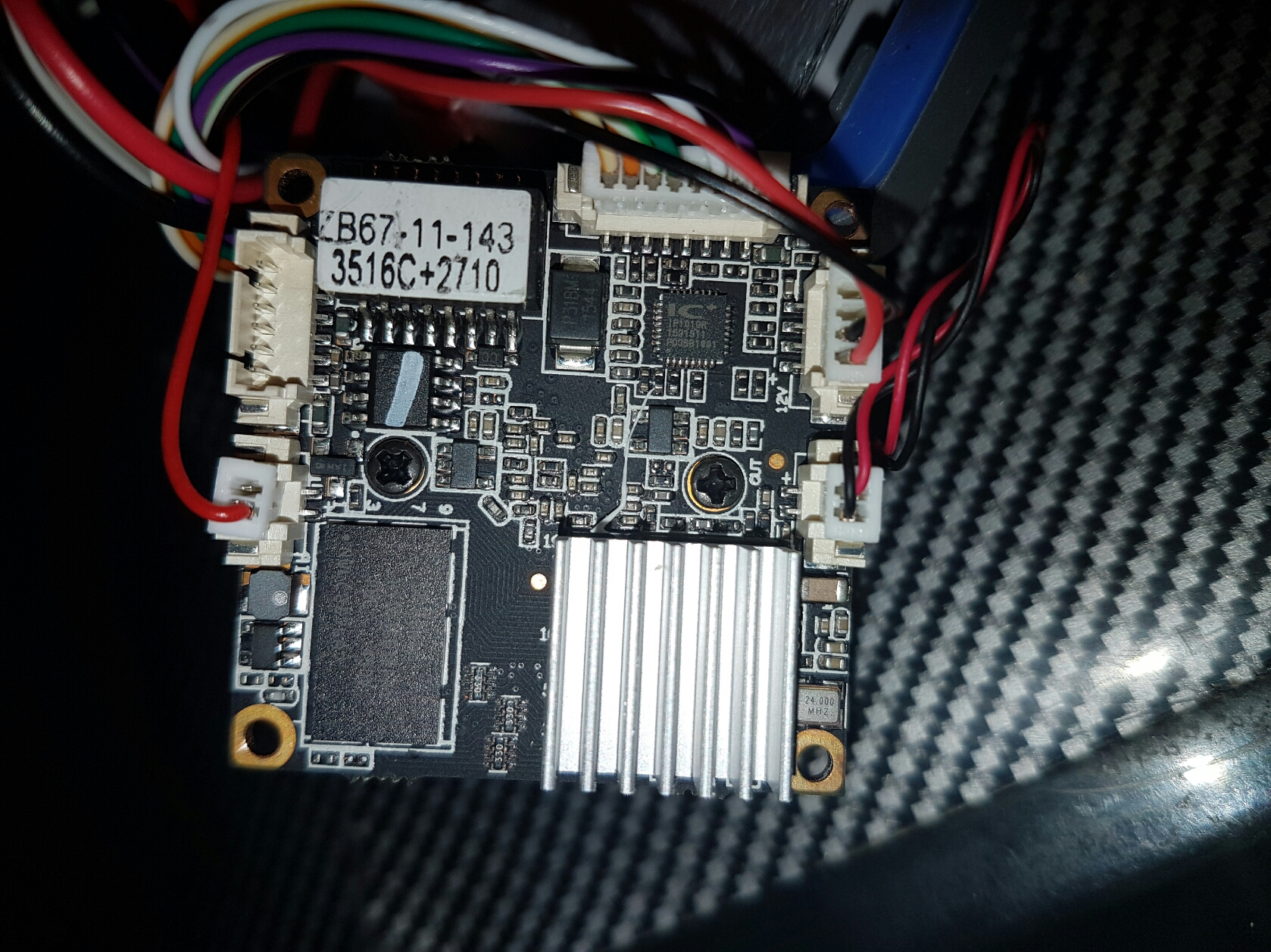

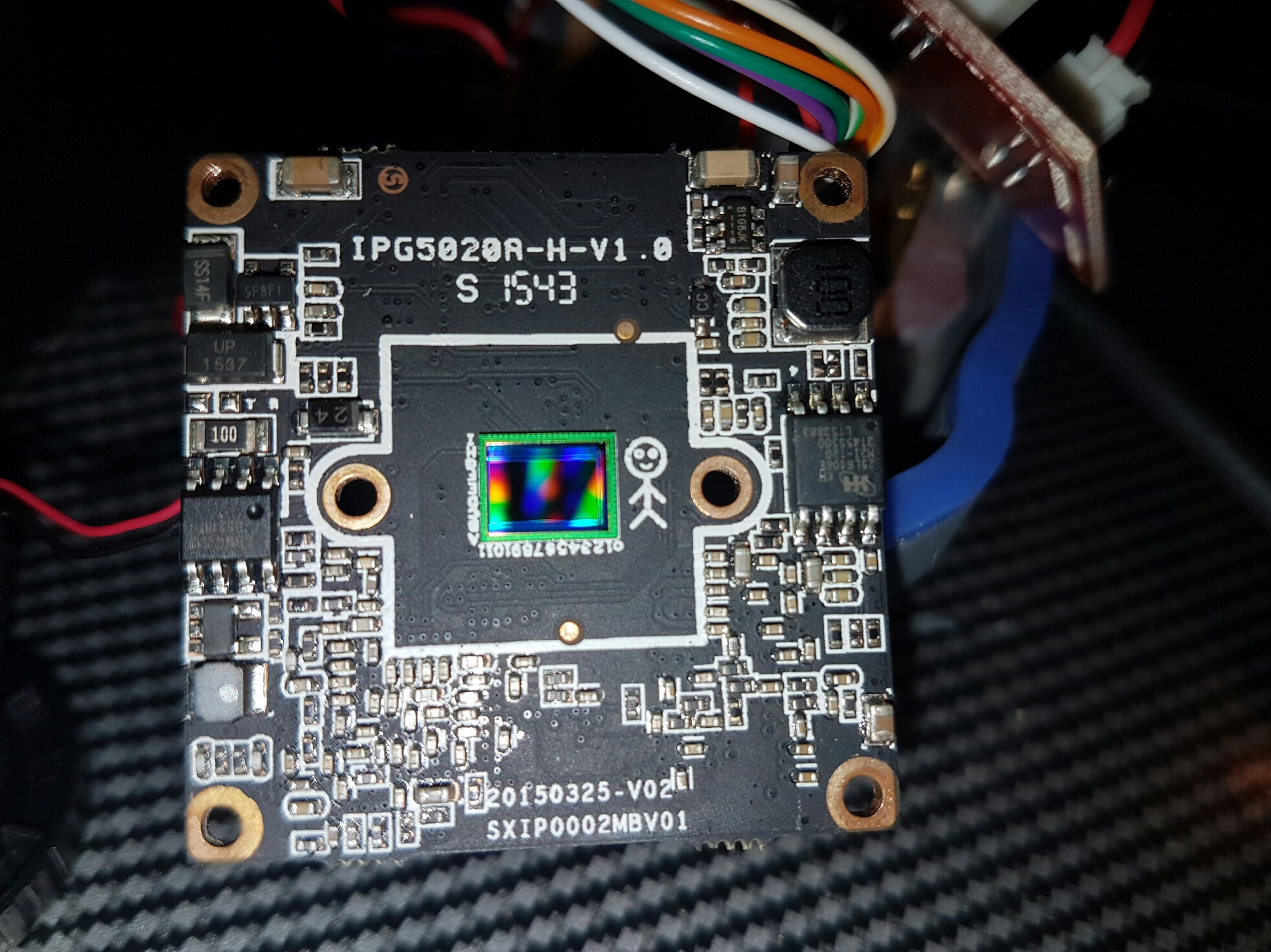

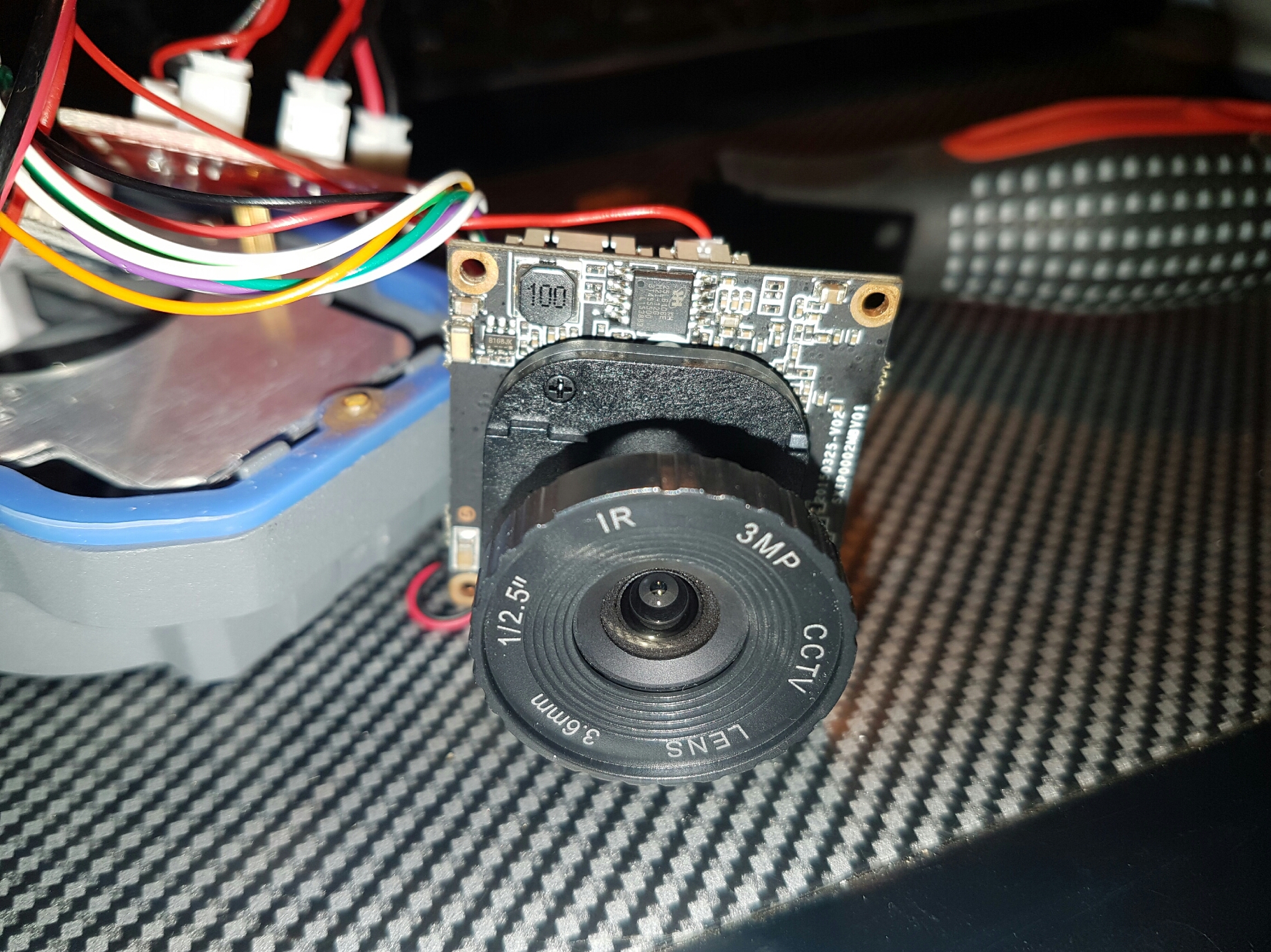

BigBro33 Posted February 24, 2017 · Report post Вот фото нижней платы: 1. 2. 3. Так пойдет? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
doc.mex Posted February 25, 2017 · Report post Возможно после обновления старый актив-икс не подходит и нужно поставить новый? При загрузке стартовой страницы с авторизацией IE ничего не блокирует? Возможно всплывающее окно с предложением скачать подходящий модуль. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
sol Posted February 25, 2017 · Report post Вот фото нижней платы: 1. 2. 3. Так пойдет? Пойдёт. Но, консоли я не вижу. А она есть. Навыки работы с осцилографом и он сам есть? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
BigBro33 Posted February 25, 2017 · Report post Про актив икс я первым делом подумал - не в нем дело видимо... Осциллографа, к сожалению нет, а навыков владения тем более))) Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
YuryD Posted February 26, 2017 · Report post Проверьте хотя-бы пингом большими пакетами на потери. Ну и статус интерфейса тоже проверьте, не стал ли он в 10Мбит/полудуплекс. Не в регистраторах, а в других устройствах - похожее бывает. При смене прошивки на кривую, вы скорее получите кирпич. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
sol Posted February 26, 2017 · Report post Осциллографа, к сожалению нет, а навыков владения тем более))) Ну, тогда присылайте. Адрес в ПМ. Нужна только нижняя плата и ничего более. На сенсор наверните что нибудь, чтобы не засрался. Проверьте хотя-бы пингом большими пакетами на потери. Всё ОК будет. При смене прошивки на кривую, вы скорее получите кирпич. Скорее всего, нет. U-Boot при смене прошивок не переписывается. А значит, через консоль всё восстановится. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
maxlapshin Posted February 26, 2017 · Report post Скорее всего, нет. U-Boot при смене прошивок не переписывается. А значит, через консоль всё восстановится. вы правы в том случае, если uboot не кастрированный и без отрезанного nfs + console Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
sol Posted February 26, 2017 · Report post А где там в убуте NFS? tftp или xmodem наше всё. И что, бывает отрезана консоль? Никогда не видел. А зачем это делают? А пусть даже и нету. Восемь ножек отпаять не сложно. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
maxlapshin Posted February 26, 2017 · Report post nfsroot, tftp — это всё иногда урезают. Если не SPI, а NAND то дело в таком случае вообще швах, но чего я в конце концов рассказываю. В 50% случаев на UART ожидает залогиненная рутовая консоль. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
sol Posted February 26, 2017 · Report post Если не SPI, а NAND то дело в таком случае вообще швах, Почему? Если имеется в виду "многоногая", параллельная память, чего я в таких камерах не видел, то её сдуть - дольше в холодильник за флюсом идти. Потом точно так-же на программатор... Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
stas_k Posted February 26, 2017 · Report post Вот фото нижней платы: 1. слева сверху, шести контактный неподключенный разъем, у него есть маркировка какая то? подписи? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
sol Posted February 26, 2017 · Report post Нет там никаких подписей. Я тоже думал об этом разъёме. Но, только осцил даст ответ на вопрос о наличии ни этом разъёме TX RX консоли... Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
sol Posted March 14, 2017 · Report post Довезли до меня ребята эту камеру. 1. Модуль вот такой http://www.yoycart.c...t/544623128018/ Там во вкладке Дескрипшн в самом низу есть распиновка разъёмов. 2. Консоль нашлась. В приложенном фото в красном кружке. С заботливо подписанными Tx и Rx. 3. Причина фейла - не та прошивка. Лог бута прилагаю. U-Boot 2010.06 (Dec 14 2015 - 10:25:17) DRAM: 128 MiB Check spi flash controller v350... Found Spi(cs1) ID: 0xC2 0x20 0x17 0xC2 0x20 0x17 Spi(cs1): Block:64KB Chip:8MB Name:"MX25L6406E" MMC: MMC FLASH INIT: No card on slot! In: serial Out: serial Err: serial No mmc storage device found! Hisilicon ETH net controler MAC: 00-00-23-34-45-66 UP_PORT : phy status change : LINK=UP : DUPLEX=FULL : SPEED=100M Hit any key to stop autoboot: 0 saveaddr: 87fffff0 Hisilicon ETH net controler miiphy_register: non unique device name '0:1' miiphy_register: non unique device name '0:2' MAC: 00-00-23-34-45-66 UP_PORT : phy status change : LINK=UP : DUPLEX=FULL : SPEED=100M OurPort: 1638 starting... time out resend: 0 after resend data time out resend: 1 after resend data time out resend: 2 after resend data JVUpdTimeout When CMD_TRY 8192 KiB hi_sfc at 0:0 is now current device ## Booting kernel from Legacy Image at 82000000 ... Image Name: Linux-3.0.8 Image Type: ARM Linux Kernel Image (uncompressed) Data Size: 1644712 Bytes = 1.6 MiB Load Address: 80008000 Entry Point: 80008000 Loading Kernel Image ... OK OK Starting kernel ... Uncompressing Linux... done, booting the kernel. Linux version 3.0.8 (lukai@LK-UBT) (gcc version 4.4.1 (Hisilicon_v100(gcc4.4-290+uclibc_0.9.32.1+eabi+linuxpthread)) ) #10 Thu Nov 5 15:17:48 CST 2015 CPU: ARM926EJ-S [41069265] revision 5 (ARMv5TEJ), cr=00053177 CPU: VIVT data cache, VIVT instruction cache Machine: hi3518 Memory policy: ECC disabled, Data cache writeback AXI bus clock 220000000. Built 1 zonelists in Zone order, mobility grouping on. Total pages: 14224 Kernel command line: root=/dev/ram0 ro initrd=0x82200000,5632K mem=56M console=ttyAMA0,115200 mtdparts=hi_sfc:256K(boot),1728K(ker),5632K(rootfs),64K(hwconfig),512K(config),8M@0(flash) PID hash table entries: 256 (order: -2, 1024 bytes) Dentry cache hash table entries: 8192 (order: 3, 32768 bytes) Inode-cache hash table entries: 4096 (order: 2, 16384 bytes) Memory: 56MB = 56MB total Memory: 46732k/46732k available, 10612k reserved, 0K highmem Virtual kernel memory layout: vector : 0xffff0000 - 0xffff1000 ( 4 kB) fixmap : 0xfff00000 - 0xfffe0000 ( 896 kB) DMA : 0xffc00000 - 0xffe00000 ( 2 MB) vmalloc : 0xc4000000 - 0xfe000000 ( 928 MB) lowmem : 0xc0000000 - 0xc3800000 ( 56 MB) modules : 0xbf000000 - 0xc0000000 ( 16 MB) .init : 0xc0008000 - 0xc0026000 ( 120 kB) .text : 0xc0026000 - 0xc0425000 (4092 kB) .data : 0xc0426000 - 0xc0443b20 ( 119 kB) .bss : 0xc0443b44 - 0xc0456488 ( 75 kB) SLUB: Genslabs=13, HWalign=32, Order=0-3, MinObjects=0, CPUs=1, Nodes=1 NR_IRQS:32 nr_irqs:32 32 sched_clock: 32 bits at 110MHz, resolution 9ns, wraps every 39045ms Calibrating delay loop... 218.72 BogoMIPS (lpj=1093632) pid_max: default: 32768 minimum: 301 Mount-cache hash table entries: 512 CPU: Testing write buffer coherency: ok NET: Registered protocol family 16 Serial: AMBA PL011 UART driver uart:0: ttyAMA0 at MMIO 0x20080000 (irq = 5) is a PL011 rev2 console [ttyAMA0] enabled uart:1: ttyAMA1 at MMIO 0x20090000 (irq = 5) is a PL011 rev2 bio: create slab at 0 SCSI subsystem initialized usbcore: registered new interface driver usbfs usbcore: registered new interface driver hub usbcore: registered new device driver usb cfg80211: Calling CRDA to update world regulatory domain Switching to clocksource timer1 NET: Registered protocol family 2 IP route cache hash table entries: 1024 (order: 0, 4096 bytes) TCP established hash table entries: 2048 (order: 2, 16384 bytes) TCP bind hash table entries: 2048 (order: 1, 8192 bytes) TCP: Hash tables configured (established 2048 bind 2048) TCP reno registered UDP hash table entries: 256 (order: 0, 4096 bytes) UDP-Lite hash table entries: 256 (order: 0, 4096 bytes) NET: Registered protocol family 1 RPC: Registered named UNIX socket transport module. RPC: Registered udp transport module. RPC: Registered tcp transport module. RPC: Registered tcp NFSv4.1 backchannel transport module. Trying to unpack rootfs image as initramfs... rootfs image is not initramfs (junk in compressed archive); looks like an initrd Freeing initrd memory: 5632K squashfs: version 4.0 (2009/01/31) Phillip Lougher JFFS2 version 2.2. (NAND) �© 2001-2006 Red Hat, Inc. fuse init (API version 7.16) msgmni has been set to 102 Block layer SCSI generic (bsg) driver version 0.4 loaded (major 253) io scheduler noop registered io scheduler deadline registered (default) io scheduler cfq registered brd: module loaded loop: module loaded Spi id table Version 1.22 Spi(cs1) ID: 0xC2 0x20 0x17 0xC2 0x20 0x17 SPI FLASH start_up_mode is 3 Bytes Spi(cs1): Block:64KB Chip:8MB Name:"MX25L6406E" spi size: 8MB chip num: 1 6 cmdlinepart partitions found on MTD device hi_sfc Creating 6 MTD partitions on "hi_sfc": 0x000000000000-0x000000040000 : "boot" 0x000000040000-0x0000001f0000 : "ker" 0x0000001f0000-0x000000770000 : "rootfs" 0x000000770000-0x000000780000 : "hwconfig" 0x000000780000-0x000000800000 : "config" 0x000000000000-0x000000800000 : "flash" Fixed MDIO Bus: probed himii: probed phy_id = 0x2430c54 phy_id = 0xffffffff usbcore: registered new interface driver rt2500usb usbcore: registered new interface driver rt73usb usbmon: debugfs is not available ehci_hcd: USB 2.0 'Enhanced' Host Controller (EHCI) Driver hiusb-ehci hiusb-ehci.0: HIUSB EHCI hiusb-ehci hiusb-ehci.0: new USB bus registered, assigned bus number 1 hiusb-ehci hiusb-ehci.0: irq 15, io mem 0x100b0000 hiusb-ehci hiusb-ehci.0: USB 0.0 started, EHCI 1.00 hub 1-0:1.0: USB hub found hub 1-0:1.0: 1 port detected ohci_hcd: USB 1.1 'Open' Host Controller (OHCI) Driver hiusb-ohci hiusb-ohci.0: HIUSB OHCI hiusb-ohci hiusb-ohci.0: new USB bus registered, assigned bus number 2 hiusb-ohci hiusb-ohci.0: irq 16, io mem 0x100a0000 hub 2-0:1.0: USB hub found hub 2-0:1.0: 1 port detected usbcore: registered new interface driver cdc_acm cdc_acm: USB Abstract Control Model driver for USB modems and ISDN adapters usbcore: registered new interface driver cdc_wdm Initializing USB Mass Storage driver... usbcore: registered new interface driver usb-storage USB Mass Storage support registered. usbcore: registered new interface driver mdc800 mdc800: v0.7.5 (30/10/2000):USB Driver for Mustek MDC800 Digital Camera TCP cubic registered Initializing XFRM netlink socket NET: Registered protocol family 10 NET: Registered protocol family 17 NET: Registered protocol family 15 lib80211: common routines for IEEE802.11 drivers Registering the dns_resolver key type registered taskstats version 1 drivers/rtc/hctosys.c: unable to open rtc device (rtc0) �RAMDISK: squashfs filesystem found at block 0 RAMDISK: Loading 5255KiB [1 disk] into ram disk... done. SQUASHFS error: unable to read id index table List of all partitions: 1f00 256 mtdblock0 (driver?) 1f01 1728 mtdblock1 (driver?) 1f02 5632 mtdblock2 (driver?) 1f03 64 mtdblock3 (driver?) 1f04 512 mtdblock4 (driver?) 1f05 8192 mtdblock5 (driver?) f000 256 romblock0 (driver?) f001 1728 romblock1 (driver?) f002 5632 romblock2 (driver?) f003 64 romblock3 (driver?) f004 512 romblock4 (driver?) f005 8192 romblock5 (driver?) No filesystem could mount root, tried: ext2 squashfs vfat msdos fuseblk Kernel panic - not syncing: VFS: Unable to mount root fs on unknown-block(1,0) Backtrace: [] (dump_backtrace+0x0/0x110) from [] (dump_stack+0x18/0x1c) r6:00008001 r5:c2332021 r4:c0443e10 r3:c042c414 [] (dump_stack+0x0/0x1c) from [] (panic+0x5c/0x184) [] (panic+0x0/0x184) from [] (mount_block_root+0x25c/0x2ac) r3:c301ff34 r2:00000020 r1:c301ff60 r0:c03d333f r7:c00222dc [] (mount_block_root+0x0/0x2ac) from [] (mount_root+0x50/0x68) r8:00000000 r7:00000013 r6:c0037e04 r5:c00222f1 r4:00100000 [] (mount_root+0x0/0x68) from [] (prepare_namespace+0x170/0x1c4) r4:c0443bc0 r3:00000001 [] (prepare_namespace+0x0/0x1c4) from [] (kernel_init+0xe8/0x11c) r5:c0021538 r4:c0443b60 [] (kernel_init+0x0/0x11c) from [] (do_exit+0x0/0x670) r5:c0008370 r4:00000000 Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
maxlapshin Posted March 14, 2017 · Report post Вы её совершенно точно не выбрасывайте, камера рабочая. Знаете, какая там матрица была? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
sol Posted March 14, 2017 · Report post Знаю. Проц Hi3516C и сенсор OV2710 Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
maxlapshin Posted March 14, 2017 · Report post если не найдете, то можем попробовать собрать вам свою прошивку — сможете через uboot залить Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
sol Posted March 14, 2017 · Report post Да я, собственно, не владелец этой камеры. Владелец просто соседом оказался. И я ему на общественных началах помогаю. Владелец сейчас прошивку ищет. А свою собрать - сколько угодно. А то в этих ваших интернетах что-то ничего не попадается. Дамп флеша у меня есть, испортить что либо будет затруднительно. Даже при порче загрузчика зашью программатором... Делов-то... Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
sol Posted March 17, 2017 · Report post Прошивку прислали... Прошил и пришёл пинцет всему. Прошивка в виде бинарника. Типа, образ флеша. С картой разделов в отдельном файлике. Зашил ядро и ФС. Даже не загрузилось. В прошивке есть образ ЮБута. Перешил и его. И всё. Не грузится. Начал разбираться. Желтолиццие ***аццы! Прошивка проXORена вектором 44 1F. Эхехе... Пошёл в холодильник за флюсом... И прогреваю программатор. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
maxlapshin Posted March 17, 2017 · Report post убут лучше конечно не трогать. если spi, то флюс и не нужен вроде Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
