Определить параметры антенны

[EDA_SPB]

Всем привет,

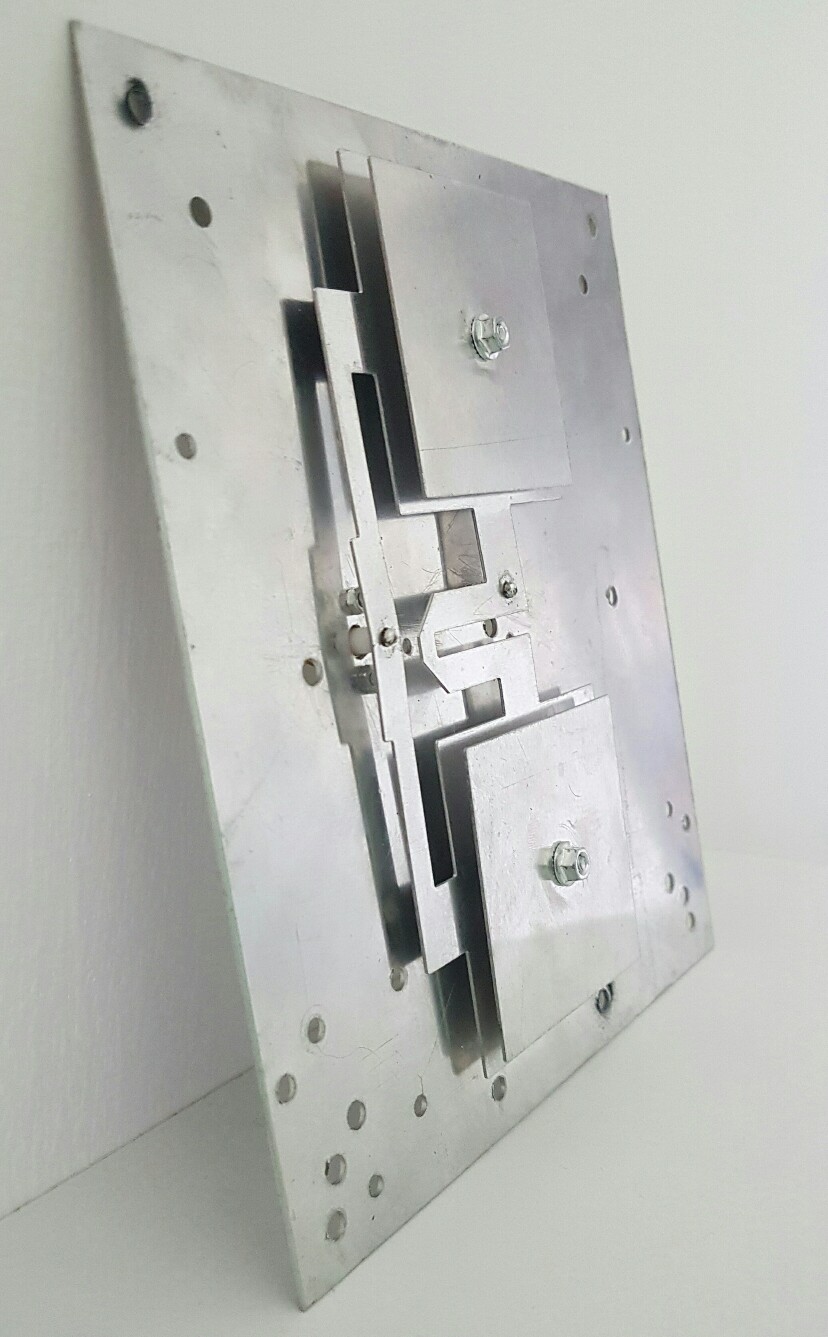

Срочно понадобилась ультра-супер-мега бюджетная антенна для подключения пары десятков wimax модемов.

Нашлась вот такая ноунейм





Каких примерно параметров от нее можно ожидать?

[stas_k]

Экстрасенсы гнездятся http://www.lan23.ru/forum/forum.php

там быстрее ответ дадут.



Если нужно часто определять параметры антенн есть такой прибор: https://ru.aliexpress.com/item/English-verison-N1201SA-UV-RF-Vector-Impedance-ANT-SWR-Antenna-Analyzer-Meter-Tester-140MHz-2-7GHz/32790537394.html



Обзор: https://www.youtube.com/results?q=n1201sa&sm=1&app=desktop

[Aleks07111971]

Всем привет,



Срочно понадобилась ультра-супер-мега бюджетная антенна для подключения пары десятков wimax модемов.

Нашлась вот такая ноунейм





Каких примерно параметров от нее можно ожидать?

Усиление около 12,5 дби

Остальное после моделирования, снимите размеры и выложите на лан23.

Ну или сдесь, я перенесу на Лан.

Edited February 14, 2017 by Aleks07111971

[Saab95]

Усиление около 12,5 дби



Это на 5ггц? На двоечке и 8 дби не будет, т.к. 10дби обычно уже идут 4 квадратика.

[Aleks07111971]

Усиление около 12,5 дби



Это на 5ггц? На двоечке и 8 дби не будет, т.к. 10дби обычно уже идут 4 квадратика.

5ггц тут не пахнет даже, вы хоть представляете какие там размеры? Там патч на воздухе должен быть со стороной около 25мм. Судя по фото тут около 50 мм. Один патч 9-10 дби, каждое удвоение даёт около трёх дби, четыре патча дают 14 дби.

[Saab95]

5ггц тут не пахнет даже, вы хоть представляете какие там размеры? Там патч на воздухе должен быть со стороной около 25мм. Судя по фото тут около 50 мм. Один патч 9-10 дби, каждое удвоение даёт около трёх дби, четыре патча дают 14 дби.



Ну если следовать такой логике, то 4 патча дают 14, 8 патчей дают 17, 16 дают 20, 32 дают 23, 64 дают 26, 128 дают 29 - то есть достаточно увеличивать линейные размеры и можно сделать супер антенну=)



На практике же все антенны имеют заниженное усиление, и те антенны, особенно в 2ггц, на которых написано 14, редко выходят за 10-11.

[Aleks07111971]



Ну если следовать такой логике, то 4 патча дают 14, 8 патчей дают 17, 16 дают 20, 32 дают 23, 64 дают 26, 128 дают 29 - то есть достаточно увеличивать линейные размеры и можно сделать супер антенну=)



Именно на этом и построенный антенные решотки.



На практике же все антенны имеют заниженное усиление, и те антенны, особенно в 2ггц, на которых написано 14, редко выходят за 10-11.



Полный бред.

[Saab95]

Несколько лет назад микротик еще не выпускал готовых решений, и клиентские устройства на частотах 2ггц собирали из плат и отдельных антенн или антеннабоксов, потом появился SXT 2, у которого встроенная антенна 10дби, так вот, этими устройствами стали заменять и антеннабоксы, у которых было заявлено 14дби, и параболики на 24-27дби, и везде получалось так, что готовое решение работало лучше, и по сравнению с антеннабоксами, сигналы получались несколько более высокими.



Поэтому рассматривать антенну без устройства нет никакого смысла, потому что кроме самой антенны важно ее согласование с оборудованием, и нет никакого толку от самой антенны, если сделана она криво, или разъем припаян плохо. Так же сюда добавляйте кабель и пигтейлы. Получается что от заявленных 12-14 почти ничего и не остается. Кроме всего, большая часть антенн на рынке обладают завышенными характеристиками и все это рассчитано на тех, кто не особо разбирается как все должно работать.

[Aleks07111971]

Несколько лет назад микротик еще не выпускал готовых решений, и клиентские устройства на частотах 2ггц собирали из плат и отдельных антенн или антеннабоксов, потом появился SXT 2, у которого встроенная антенна 10дби, так вот, этими устройствами стали заменять и антеннабоксы, у которых было заявлено 14дби, и параболики на 24-27дби, и везде получалось так, что готовое решение работало лучше, и по сравнению с антеннабоксами, сигналы получались несколько более высокими.



Поэтому рассматривать антенну без устройства нет никакого смысла, потому что кроме самой антенны важно ее согласование с оборудованием, и нет никакого толку от самой антенны, если сделана она криво, или разъем припаян плохо. Так же сюда добавляйте кабель и пигтейлы. Получается что от заявленных 12-14 почти ничего и не остается. Кроме всего, большая часть антенн на рынке обладают завышенными характеристиками и все это рассчитано на тех, кто не особо разбирается как все должно работать.



Есть такое, антенна штука такая, что тестером за стл рублей не поверишь.

[nay]

Несколько лет назад микротик еще не выпускал готовых решений, и клиентские устройства на частотах 2ггц собирали из плат и отдельных антенн или антеннабоксов, потом появился SXT 2, у которого встроенная антенна 10дби, так вот, этими устройствами стали заменять и антеннабоксы, у которых было заявлено 14дби, и параболики на 24-27дби, и везде получалось так, что готовое решение работало лучше, и по сравнению с антеннабоксами, сигналы получались несколько более высокими.



Поэтому рассматривать антенну без устройства нет никакого смысла, потому что кроме самой антенны важно ее согласование с оборудованием, и нет никакого толку от самой антенны, если сделана она криво, или разъем припаян плохо. Так же сюда добавляйте кабель и пигтейлы. Получается что от заявленных 12-14 почти ничего и не остается. Кроме всего, большая часть антенн на рынке обладают завышенными характеристиками и все это рассчитано на тех, кто не особо разбирается как все должно работать.

Т.е. один патч на микротике это 10dbi, а два патча на картинке это не фига не 12,5 dbi? Saab95 в своем репертуаре :-)

Вообще два патча всегда считались антенной на 10dbi.

[Aleks07111971]

Два патча 10 дби? Покажите кто вам такую хрень сказал?)))

Два патча 12-14 дби, в зависимости от геометрии рефлектора и расстоянии между патчами.

[Saab95]

Т.е. один патч на микротике это 10dbi, а два патча на картинке это не фига не 12,5 dbi? Saab95 в своем репертуаре :-)

Вообще два патча всегда считались антенной на 10dbi.



У микротика антенна припаяна сразу к плате, и ее геометрические параметры заметно лучше, чем у кривой антенны на картинках. Кроме всего она двухполяризационная. А если взять внешнюю антенну то считайте еще потери в кабеле и соединениях.
