Ремонт RB mikrotik

[madmas]

Сам спросил - сам отвечаю. В результате заменил это неизвестное чудо на p-канальный 4х амперный MOSFET и все заработало как надо.

[a928bm]

Здравствуйте.
Подскажите кто, или какой сервис возьмётся отремонтировать Groove A-52HPn

Данная точка доступа была куплена давно и всё это время хорошо работала внутри помещения. Несколько месяцев назад её установили на улицу. Она набрала влаги или конденсата и вышла из строя. Коррозия "проела" SMD элементы и переходные отверстия. Если судить по звуковым сигналам - инициализация и загрузка происходит. Но WiFi и Ethernet link не работают. Полное описание с фотографиями:

https://docs.google.com/document/d/14c-NiPYWclzcGeaAbq3WtDPv9rO7c-1n/edit?usp=sharing&ouid=100332178828415566781&rtpof=true&sd=true

https://drive.google.com/file/d/1tCKgHjZNINbPy3qW0AvzOUfiEgq1XJTz/view?usp=sharing

[belokuriha]

5 часов назад, a928bm сказал:

Здравствуйте.
Подскажите кто, или какой сервис возьмётся отремонтировать Groove A-52HPn

Данная точка доступа была куплена давно и всё это время хорошо работала внутри помещения. Несколько месяцев назад её установили на улицу. Она набрала влаги или конденсата и вышла из строя. Коррозия "проела" SMD элементы и переходные отверстия. Если судить по звуковым сигналам - инициализация и загрузка происходит. Но WiFi и Ethernet link не работают. Полное описание с фотографиями:

https://docs.google.com/document/d/14c-NiPYWclzcGeaAbq3WtDPv9rO7c-1n/edit?usp=sharing&ouid=100332178828415566781&rtpof=true&sd=true

https://drive.google.com/file/d/1tCKgHjZNINbPy3qW0AvzOUfiEgq1XJTz/view?usp=sharing

День добрый. Присылайте , посмотрю , скажу цену после диагностики .

[npokypop]

В 16.10.2021 в 21:22, a928bm сказал:

Здравствуйте.
Подскажите кто, или какой сервис возьмётся отремонтировать Groove A-52HPn

Данная точка доступа была куплена давно и всё это время хорошо работала внутри помещения. Несколько месяцев назад её установили на улицу. Она набрала влаги или конденсата и вышла из строя. Коррозия "проела" SMD элементы и переходные отверстия. Если судить по звуковым сигналам - инициализация и загрузка происходит. Но WiFi и Ethernet link не работают. Полное описание с фотографиями:

https://docs.google.com/document/d/14c-NiPYWclzcGeaAbq3WtDPv9rO7c-1n/edit?usp=sharing&ouid=100332178828415566781&rtpof=true&sd=true

https://drive.google.com/file/d/1tCKgHjZNINbPy3qW0AvzOUfiEgq1XJTz/view?usp=sharing

Такие дешманские МикроТики есть смысл ремонтировать только своими силами.

[alekzone]

RB4011 перестал работать 2й порт -  вроде как греется одна из2х RTL8367SB

- купил на алике заменили - порты физически поднимаются но логики tcp нету - чип программировать нужно?



[belokuriha]

В 22.08.2022 в 18:38, alekzone сказал:

RB4011 перестал работать 2й порт -  вроде как греется одна из2х RTL8367SB

- купил на алике заменили - порты физически поднимаются но логики tcp нету - чип программировать нужно?



Как поживает транс и супрессоры?

[Elfy]

Добрый день. Имеется RBmap2nd. Сдали нам его по гарантии давно уже. Не работали ethernet порты вообще, спалили или статикой или по POE что-то прилетело. Но по wi-fi спокойно заходит и управляется. Дошли сегодня руки вот. На плате возле самих разъёмов RJ-45 был транзистор с явным прогаром, купили новый за 3р. Завёлся ETH2, заходит на роутер  и настраивается. НО вот ETH1 так и не работает (иногда светодиод моргает, если кабель воткнуть) и что самое интересное, если воткнуть в него кабель, то опять перестает работать ETH2 и надо небольшие танцы с бубном, чтобы он снова заработал. Подскажите, что еще можно посмотреть?

[belokuriha]

Под замену однозначно QCA9531  , и будет счастья . Могу помочь с ремонтом.

[Elfy]

В 04.11.2022 в 06:11, belokuriha сказал:

Под замену однозначно QCA9531  , и будет счастья . Могу помочь с ремонтом.

Да боюсь ремонт будет неоправданно дорогим, учитывая что это моя личная инициатива )) Просто лежала железка долго, вот и решил посмотреть. Но спасибо за предложение. Учту на будущее.

[Elfy]

@belokuriha

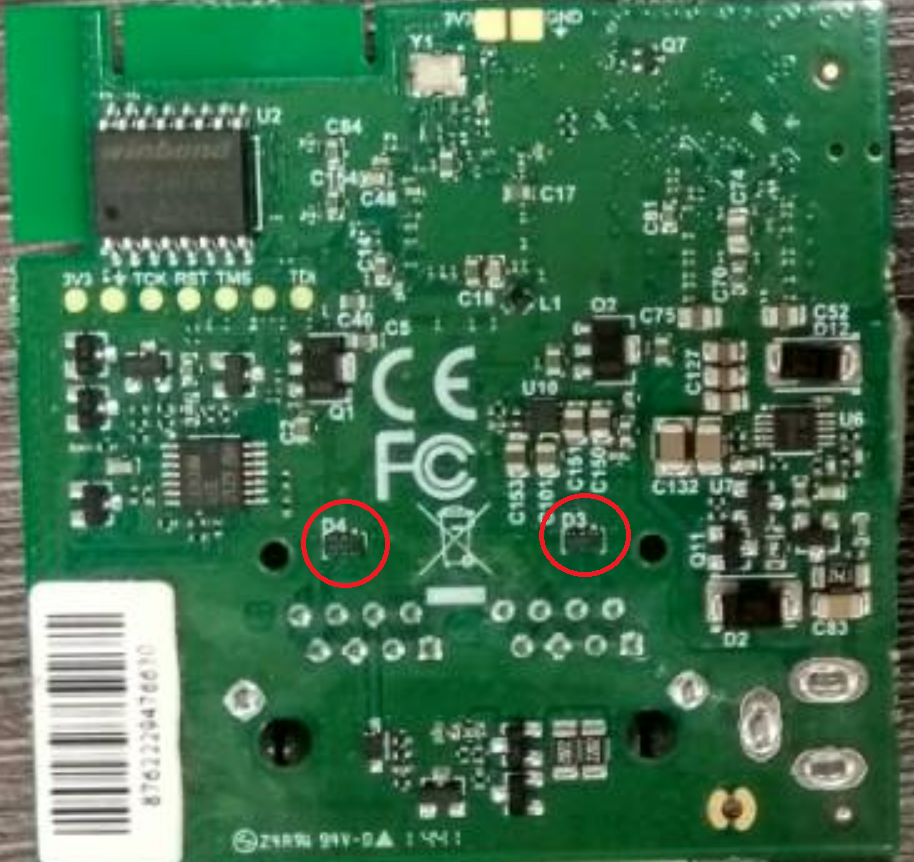

не подскажете, а что это такое с обозначением D3 и D4 на оборотной стороне платы RBmAP2nd. Дорожки от RJ-45 к ним идут и потом дальше. Маркировка стёрлась на обоих, не разобрать что это. Там что-то с 10 ногами кажется и ноги под корпусом

На фото в кружках

Edited November 4, 2022 by Elfy

[MikroUser]

Буквами D на платах обозначают диод, или диодную сборку.

Возможно защита от дурака, чтоб случайно не воткнули кабель с poe питанием.



Их можно или прозвонить тестером, или времено снять вообще. Если без них заработает - значит замените и на том все. Главное poe питание не подключать.

[Elfy]

В 05.11.2022 в 22:16, MikroUser сказал:

Буквами D на платах обозначают диод, или диодную сборку.

Возможно защита от дурака, чтоб случайно не воткнули кабель с poe питанием.



Их можно или прозвонить тестером, или времено снять вообще. Если без них заработает - значит замените и на том все. Главное poe питание не подключать.

Да вот дело в том, что на это может что-то вроде этого )

https://www.infinite-electronic.ru/datasheet/b6-SP5003-04TTG.pdf

А там и диоды и катушки. Ну в понедельник точно узнаю, думаю, если ноги звонятся, значит это ESD сборка.

А так, в RBmap2nd как раз ETH1 POE-in, а ETH2 POE-out. Попробую выяснить может что-то сгорело ДО микросхемы, не хотелось бы менять ее.

[belokuriha]

Это диодные (супрессоры) сборки для слива статики и другой гадости на корпус ( минус питания) точки. Они редко выходят , если прогорел трансформатор то это точно менять микросхему нужно.

[Elfy]

В 06.11.2022 в 05:36, belokuriha сказал:

Это диодные (супрессоры) сборки для слива статики и другой гадости на корпус ( минус питания) точки. Они редко выходят , если прогорел трансформатор то это точно менять микросхему нужно.

А если на плате нет трансформатора? )

[belokuriha]

Е может быть что бы не было трансформатора , он либо встроен в разъём , либо вынесен на плате . покажите плату с обоих сторон пожалуйста.

[Elfy]

В 06.11.2022 в 10:24, belokuriha сказал:

Е может быть что бы не было трансформатора , он либо встроен в разъём , либо вынесен на плате . покажите плату с обоих сторон пожалуйста.

В понедельник пришлю, на работе все лежит )



Edited November 6, 2022 by Elfy

[belokuriha]

Посмотрел картинки , в данной точке трансформаторы встроенные в разъёмы , можно начать с замены данных разъёмов , но думаю правильно было бы сразу заменить процессор

[Elfy]

В 06.11.2022 в 13:32, belokuriha сказал:

Посмотрел картинки , в данной точке трансформаторы встроенные в разъёмы , можно начать с замены данных разъёмов , но думаю правильно было бы сразу заменить процессор

Кстати, а как разъём то проверить? Смотрел схему подобного, что-то слабо понял. По идее можно воткнуть кабель с проводами наружу и прозвонить на предмет замыкания обмоток между собой ) Ну и на обрыв проверить. А больше мыслей нету.

Но все равно спасибо большое за ответы )

Кстати, а сколько бы стоил такой ремонт? Если бы процессор менять нужно было?

[belokuriha]

В 06.11.2022 в 16:46, Elfy сказал:

Кстати, а как разъём то проверить? Смотрел схему подобного, что-то слабо понял. По идее можно воткнуть кабель с проводами наружу и прозвонить на предмет замыкания обмоток между собой ) Ну и на обрыв проверить. А больше мыслей нету.

Но все равно спасибо большое за ответы )

Кстати, а сколько бы стоил такой ремонт? Если бы процессор менять нужно было?

1.Разьем можно проверить прозвонив его как вариант , включить в него кусок кабеля и проверить попарно , и с обратной стороны так же , та часть что запаяна в плату .

2.такой ремонт стоил бы в районе 1800-2000р , но это ориентировочно +-500р

[Elfy]

В 07.11.2022 в 05:03, belokuriha сказал:

1.Разьем можно проверить прозвонив его как вариант , включить в него кусок кабеля и проверить попарно , и с обратной стороны так же , та часть что запаяна в плату .

2.такой ремонт стоил бы в районе 1800-2000р , но это ориентировочно +-500р

Спасибо большое, ну я так и думал )

[jffulcrum]

@belokuriha Приветствую. Подскажите пожалуйста, есть CCR-1036 со следующим поведением:

- при подаче питания ноль реакции

- если оставить на месте, через минут 5-7 включается, загружается и работает

- никаких проблем - ни напряжения не плывут, ни перегрева в работе

- причем можно выключать/включать, перезагружать - все хорошо.

- но если снять питание на несколько часов - снова то же самое

- замена БП не помогает, поведение такое же



Что в первых подозреваемых может быть, что прозвонить?

[YuryD]

В 22.11.2022 в 14:35, jffulcrum сказал:

@belokuriha Приветствую. Подскажите пожалуйста, есть CCR-1036 со следующим поведением

Что в первых подозреваемых может быть, что прозвонить?

 Посмотреть на электролиты внимательней, ну и цепь по рестарту при повер_он. Будь что из прошлого века, я бы посоветовал про повергуд... там в принципе была тупая r/c цепочка, выдавала готовность рестартом после нескольких мсек задержки. С кнопы(контакта) сброса попробуйте - если быстро рестартует, то с питанием  вроде все ок, если нет - ищите схему рестарта

[jffulcrum]

Там на плате электролитических почти нет, и внешне они нормальные. Прозвоню, конечно.

[sol]

В 22.11.2022 в 16:52, jffulcrum сказал:

Там на плате электролитических почти нет, и внешне они нормальные

Речь про ёмкости в БП.



[belokuriha]

А мне почему то кажется на отвал проца , плата играет от нагрева . но честно так диагностировать я не умею , нужно смотреть в живую .

Edited November 23, 2022 by belokuriha
