Два провайдера, несколько серверов. MikroTik

XuHT
 Share

Recommended Posts

XuHT

XuHT

Posted
Posted

Заголовок банальный, но не очевидный. Расскажу

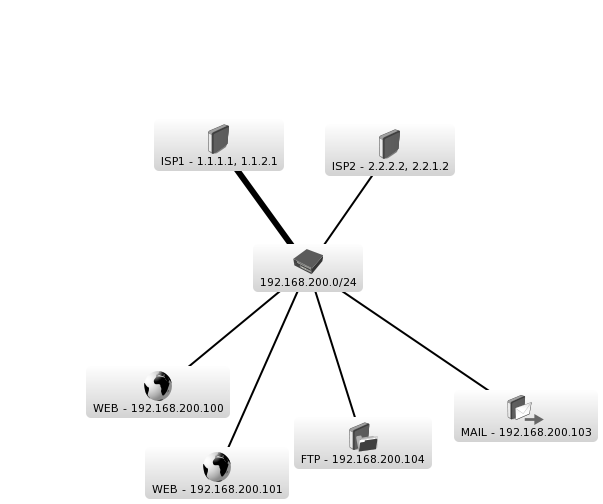

Суть заключается в том, что есть два провайдера, подключенные к разным интерфейсам. Есть большая локалка со станциями и серверами. Активно используется NAT. А теперь немного в деталях и схематично (под рукой только дюдя).



ISP1 - дает несколько IP адресов, пусть будут 1.1.1.1, 1.1.2.1

ISP2 - тоже несколько IP адресов, пусть будет 2.2.2.2, 2.2.1.2

Локальная сеть - 192.168.200.0/24

WEB1 сервер - 192.168.200.100

WEB2 сервер - 192.168.200.101

MAIL сервер - 192.168.200.103

FTP сервер - 192.168.200.104

Ну и остальные рабочие станции. Их много



WEB1 должен быть доступен по 1.1.1.1, 2.2.2.2

WEB2 должен быть доступен по 1.1.2.1, 2.2.1.2

MAIL по 1.1.1.1, 2.2.2.2

FTP по 1.1.2.1, 2.2.1.2 - выходить должен под 1.1.2.1

Рабочие станции должны выходить под 1.1.1.1



Как правильно настроить NAT? Если с DST все понятно, то не ясно как настраивать общий маскарад и src-nat по отдельности. Как правильно настроить ip-route? И что работал hairpin nat.



Немножко предисловия, которое должно было быть в начале. Рутер настроен, был подключен только один провайдер. Теперь подключили второй, и его нужно сделать основным. Ну и оставить первый для бекапа, хотя бы для локальной сети.

Сейчас там 40 правил файрвола, 100 правил ната, 80 манглов. Черт ногу сломит.

post-127636-097727800 1486933915_thumb.png

nkusnetsov

nkusnetsov

Posted
Posted

XuHT, вопрос с доступностью серверов в 2-х интерфейсов решается через маркировку трафика(соединений), плюс чётко сформулировать критерии "проброса порта". Хорошая статья по DualWan здесь

Saab95

Saab95

Posted
Posted

WEB1 должен быть доступен по 1.1.1.1, 2.2.2.2

WEB2 должен быть доступен по 1.1.2.1, 2.2.1.2

MAIL по 1.1.1.1, 2.2.2.2

FTP по 1.1.2.1, 2.2.1.2 - выходить должен под 1.1.2.1

Рабочие станции должны выходить под 1.1.1.1



Как правильно настроить NAT? Если с DST все понятно, то не ясно как настраивать общий маскарад и src-nat по отдельности. Как правильно настроить ip-route? И что работал hairpin nat.



Вам надо не NAT настраивать, а сделать нормальную схему сети. Т.к. в тех условиях, что сейчас у вас, нормально задачу не решить.



Если поставить 2 микротика и завести на каждый своего оператора, эти 2 микротика подключить к локалке, то можно сделать пробросы на нужные вам IP одного и того же сервера под разными внешними адресами.

Кроме всего есть такая штука, как OSPF, и, скорее всего, все ваши сервера имеют его поддержку.

И даже если центральную железку не трогать, можно проанонсировать нужные IP на каких-то других микротиках, которые подключить в локалку, и уже они будут делать пробросы портов.

При этом большинство правил ната и маркировок можно будет отключить.

rmika

rmika

Posted
Posted

Может так?

/ip firewall nat

add action=src-nat chain=srcnat comment=WEB1 src-address=192.168.200.100 to-addresses="1.1.1.1,2.2.2.2"

add action=src-nat chain=srcnat comment=WEB2 src-address=192.168.200.101 to-addresses="1.1.2.1,2.2.1.2"

ShyLion

ShyLion

Posted
Posted

Еще вариант, если серваки под линуксом и есть вторые сетевые адаптеры, то с помощью ip rule можно развести соединения по разным шлюзам. Линуху все равно, а на роутерах меньше нестандартных настроек и PBR.

Saab95

Saab95

Posted
Posted

Может так?

/ip firewall nat

add action=src-nat chain=srcnat comment=WEB1 src-address=192.168.200.100 to-addresses="1.1.1.1,2.2.2.2"

add action=src-nat chain=srcnat comment=WEB2 src-address=192.168.200.101 to-addresses="1.1.2.1,2.2.1.2"



Ага, как представляется логика работы? При запросе на адрес 192.168.200.100 подключиться сразу к двум серверам? Или один пакет отправлять на один, а второй на другой=) Тут нужен несколько иной подход. Например через маркировку соединений.



Еще вариант, если серваки под линуксом и есть вторые сетевые адаптеры, то с помощью ip rule можно развести соединения по разным шлюзам. Линуху все равно, а на роутерах меньше нестандартных настроек и PBR.



Да, если есть 2 сервера и надо что бы они были доступны через любого провайдера, то, как минимум, нужно уйти от IP адресов и использовать DNS записи.

  • 2 months later...
XuHT

XuHT

Posted
  • Author
Posted

Немного "забил" на вопрос, но решил вернуться.



Помимо NAT`а, мне еще нужно оставить доступным поднятые сервисы на самом микротике. Пусть это будет VPN.

В манглах создал по два правила на провайдера

Первое правило маркирует входящие пакеты на том интерфейсе, куда подключен провайдер,

Второе правило маркирует пакеты для маршрутизации:

add action=mark-connection chain=input comment="MARK INPUT ISP1" in-interface=ether1 new-connection-mark=ISP1_input
add action=mark-routing chain=output comment="MARK OUTPUT ISP1" connection-mark=ISP1_input new-routing-mark=ISP1_route passthrough=no

add action=mark-connection chain=input comment="MARK INPUT ISP2" in-interface=ether2 new-connection-mark=ISP2_input
add action=mark-routing chain=output comment="MARK OUTPUT ISP2" connection-mark=ISP2_input new-routing-mark=ISP2_route passthrough=no



В роуте создал по маршруту на каждого провайдера



add comment="MARKED ROUTE ISP1" distance=1 gateway=1.1.1.254 routing-mark=ISP1_route
add comment="MARKED ROUTE ISP2" distance=1 gateway=2.2.2.254 routing-mark=ISP2_route
add comment="DEFAULT ROUTE ISP1" distance=2 gateway=1.1.1.254





Эта кухня работает только для трафика, предназначенного самому рутеру.





Но проходящий (для NAT) трафик у меня не получается таких образом организовать.

Я, так понял, нужно помечать цепочкой forward, а для маршрутизации цепочкой prerouting.

Но по сниферу видно, что пакет пришел на один интерфейс и пытается уйти со второго - на котором поднят дефолтный маршрут с метрикой 2



Уверен, что если отключить

add comment="DEFAULT ROUTE ISP1" distance=2 gateway=1.1.1.254

то ничего не поменяется

nkusnetsov

nkusnetsov

Posted
Posted (edited)

XuHT, очевидно вы что-то упустили в маркировке трафика или в порядке следования правил. Часто встречается ошибка, когда трафик перемаркируется повторно в последующих правилах, при использовании свойства "passthrough" (установлено по умолчанию).

1)Маркировка с целью выбора произвольного маршрута делается в mangle-prerouting.

2)Исходящий собственный (локально порожденный webfig,winbox,vpn-server) трафик маршрутизатора маркируется в mangle-output.



Обычная логика: 1) помечаем новое соединение, на основании src+dst IP (и протокола/порта, если необходимо); 2) пакетам принадлежащим помеченному соединению, делаем "mark-routing". Маркируем именно по соединению, т.к. при этом сразу выбираются и входящие и исходящие пакеты, в т.ч. транзитные.





IMHO маркировать соединения лучше с критерием "connection-state=new". Входящие извне выбирать, не только по критерию in-interface, но и по dst-ip.

Edited by nkusnetsov
  • 3 years later...
Andrei

Andrei

Posted
Posted
В 14.02.2017 в 09:19, ShyLion сказал:

Еще вариант, если серваки под линуксом и есть вторые сетевые адаптеры, то с помощью ip rule можно развести соединения по разным шлюзам. Линуху все равно, а на роутерах меньше нестандартных настроек и PBR.

А если на том же Линух-сервере еще и BGP, то кто будет приоритетней в плане маршрутизации: BGP или ip rule?

BGP ведь по факту как раз ip rule и перетасовывает во время своей работы.

pppoetest

pppoetest

Posted
Posted

ip rule - это инструмент для правил по которым определяется таблица маршрутизации, согласно которой пакет и улетает на нужный интерфейс. К бгп это не имеет никакого отношения.

pppoetest

pppoetest

Posted
Posted



15 минут назад, Andrei сказал:

Так bgp по факту и формирует таблицу маршрутизации путем добавления маршрутов с помощью ip rule.

Чего? Маршруты отдельно, ip rule отдельно, это две независимые субстанции.

Andrei

Andrei

Posted
Posted

Ну ОК, я просто уточнил. Т.е. можно прописать вручную в  /etc/network/interfaces отдельные роуты, которые будут работать независимо от BGP. Это устраивает.

Andrei

Andrei

Posted
Posted

Мне собственно надо, чтобы с адресов из определенной подсетки пакеты бегали в конкретный аплинк независимо от того, что по этому поводу думает bgp

Andrei

Andrei

Posted
Posted

Это понятно. Вот меня и брали сомнения, что это будет конфликтовать с BGP.

Я планировал просто в /etc/network/interfaces (у меня debian) добавить в описание интерфейса что-то типа

up route add -net 1.1.1.0 netmask 255.255.255.0 gw 2.2.2.2

down route del -net 1.1.1.0 netmask 255.255.255.0 gw 2.2.2.2

pppoetest

pppoetest

Posted
Posted

Как раз таки и непонятно. Я вам за pbr на основе src ip, вы мне просто за маршрут в дефолтную таблицу. Это разные вещи. И да.

up route add -net 1.1.1.0 netmask 255.255.255.0 gw 2.2.2.2
down route del -net 1.1.1.0 netmask 255.255.255.0 gw 2.2.2.2

Это точно будет конфликтовать с бгп, например если в rib есть префикс с более длинной маской.
