zlolotus Posted February 7, 2017 · Report post Коллеги, доброго дня! Вот очень интересует, кто что использует в качестве rps для 34-й серии Длинка. Раньше использовали Ирбис на 3120, очень удобное и экономное решение. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
ists Posted February 7, 2017 (edited) · Report post Коллеги, доброго дня! Вот очень интересует, кто что использует в качестве rps для 34-й серии Длинка. Раньше использовали Ирбис на 3120, очень удобное и экономное решение. http://shop.nag.ru/catalog/00007.Avtomatizatsiya-i-monitoring/21052.Istochniki-pitaniya/09987.ADD-55A Edited February 7, 2017 by ists Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
zlolotus Posted February 7, 2017 · Report post ADD-55A вещь хорошая, вот только непонятно, почему на батарею напряжение дают меньше, чем в нагрузку. И ток зарядный уж очень душный. Думается лучше в этом плане PSC-100A (PSC-100A-C) или если впритык по мощности, то PSC-60A-C Вы что используете? Какая ревизия 3420, и какая распиновка? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
zlolotus Posted February 8, 2017 · Report post Коллеги, аппаю тему. Уверен данное решение сэкономит другим, и нервы и деньги. Сделаем так, чтобы жгут имел отдельную маркировку под dps-500. У Ирбиса, а именно Ирбис ИБП60-12. Имеется 8-ми штырьковый жгут. Разьем в строну бп mf-f8, разьем в сторону d-link mf-f14. Ниже распиновка, но у бп ирбис всего 8 проводов. Как их правильно расставить? ) 13-й пин, это как я понял 5v идет от коммутатора до бп, когда он работает от внутр блока питания(и есть напряжение в сети). 11-й здесь мы подаем 3.3в 12-й здесь тоже мы подаем 3.3в Распиновка на стороне устройства Dgs-3420 1 NC NC 2 GND GND 3 GND GND 4 GND GND 5 GND GND 6 +12V +12V 7 +12V +12V 8 +12V RS (+12V) 9 NC GND 10 NC INT_PG 11 RPS_Present EXT_COM 12 RPS_Good EXT_PG 13 NC +5V 14 +12V +12V Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
zlolotus Posted February 9, 2017 · Report post up Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
zlolotus Posted February 9, 2017 · Report post up Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
EShirokiy Posted February 9, 2017 · Report post Зачем апать? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
zlolotus Posted February 9, 2017 · Report post Зачем апать? Чтобы ответили ) Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

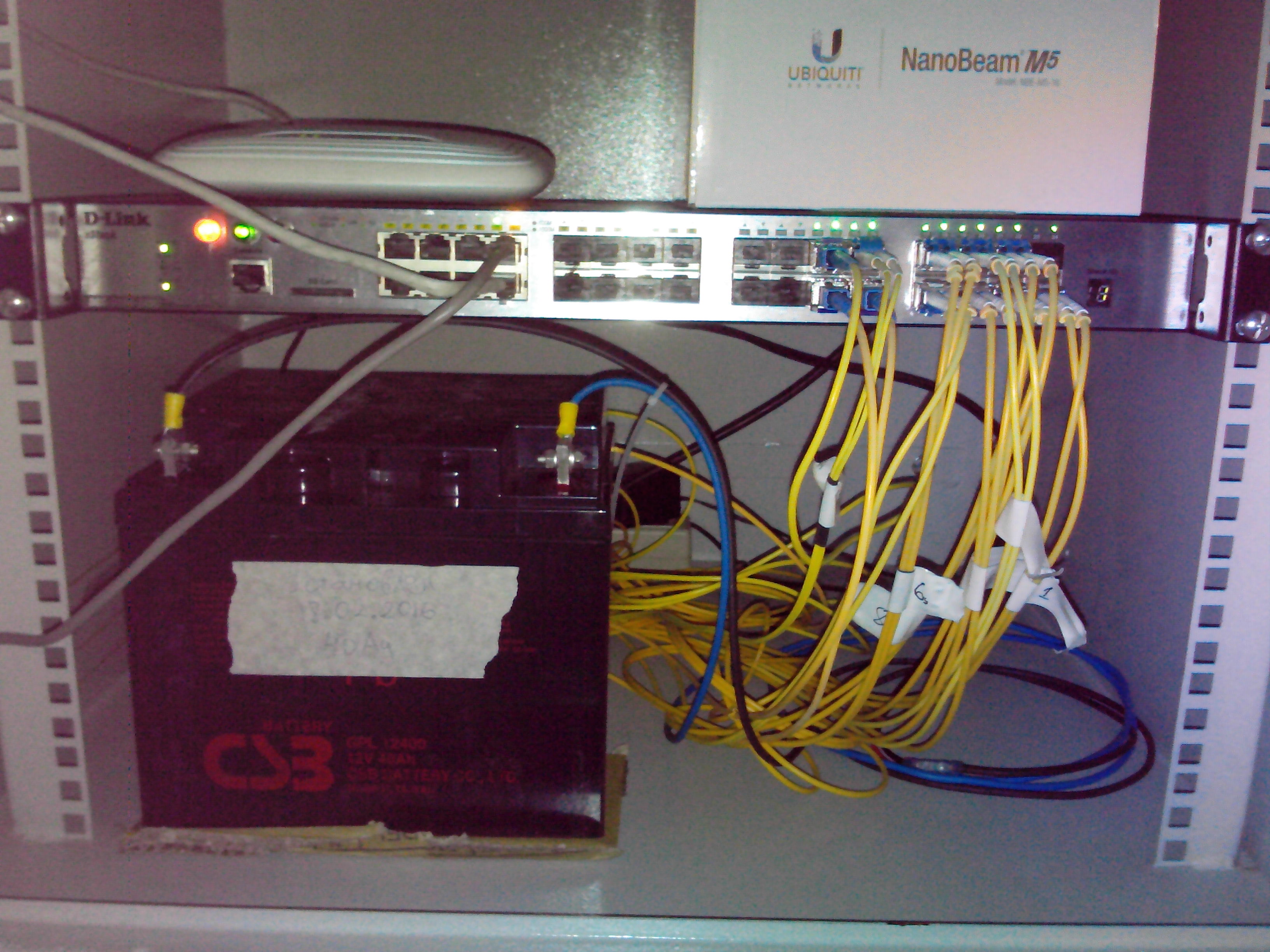

planhima Posted February 9, 2017 · Report post Я так делал. Немного фоток в приложении. Кому интересно могу расказать подробности. Использовал Mean Well PSC-60A Mean Well PSC-60A-C Mean Well PSC-60B на 24v АКБ тоже 12v*2шт. Делал ИБП для точек доступа Mikrotik Mean Well PSC-60B-C Mean Well PSC-160A-С Mean Well PSC-160A Акб брали CSB XTV1272 - только под заказ. и CSB GPL 1272 F2 FR CSB GPL 12400 для PSC-160A-С Фото можно посмотреть здесь Сразу скажу, фотал только 1-2 изделия в обще было сделано порядка 20, качество работ на 6 экземпляре поменялось сильно. В основном ИБП ставили на DGS-3100-24TG, DGS-3120-24SC, DES-3200-28ME Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
zlolotus Posted February 10, 2017 · Report post Большое спасибо за ответ, но это же Аналог dps-200. А мне нужна распиновка на 8 проводов, для dps-500. Точнее входа rps под dps-500/ Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
an-denis Posted February 10, 2017 · Report post Большое спасибо за ответ, но это же Аналог dps-200. А мне нужна распиновка на 8 проводов, для dps-500. Точнее входа rps под dps-500/ http://dlink.ru/up/support/FAQ/Switch/pinout_DPS-200A_500A.pdf Подойдёт? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
zlolotus Posted February 10, 2017 · Report post Большое спасибо за ответ, но это же Аналог dps-200. А мне нужна распиновка на 8 проводов, для dps-500. Точнее входа rps под dps-500/ http://dlink.ru/up/support/FAQ/Switch/pinout_DPS-200A_500A.pdf Подойдёт? Ах, спасибо. :) Это моя настольная книга ). Не хочется экспериментировать. Поэтому прошу, тех кто уже использует rps на 34-й серии поделится инфой. У ибп 6012, выходов всего 8. А тут, около 12 заюзаны. Вопрос, в том какие пины можно не использовать. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
ists Posted February 10, 2017 · Report post Большое спасибо за ответ, но это же Аналог dps-200. А мне нужна распиновка на 8 проводов, для dps-500. Точнее входа rps под dps-500/ http://dlink.ru/up/support/FAQ/Switch/pinout_DPS-200A_500A.pdf Подойдёт? Ах, спасибо. :) Это моя настольная книга ). Не хочется экспериментировать. Поэтому прошу, тех кто уже использует rps на 34-й серии поделится инфой. У ибп 6012, выходов всего 8. А тут, около 12 заюзаны. Вопрос, в том какие пины можно не использовать. Распиновка указана на 48 странице в колонке Device для таблицы c DPS-500. http://rgho.st/8w7LynbTS Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
zlolotus Posted February 10, 2017 · Report post Большое спасибо за ответ, но это же Аналог dps-200. А мне нужна распиновка на 8 проводов, для dps-500. Точнее входа rps под dps-500/ http://dlink.ru/up/support/FAQ/Switch/pinout_DPS-200A_500A.pdf Подойдёт? Ах, спасибо. :) Это моя настольная книга ). Не хочется экспериментировать. Поэтому прошу, тех кто уже использует rps на 34-й серии поделится инфой. У ибп 6012, выходов всего 8. А тут, около 12 заюзаны. Вопрос, в том какие пины можно не использовать. Распиновка указана на 48 странице в колонке Device для таблицы c DPS-500. http://rgho.st/8w7LynbTS Меня упорно, не хотят понимать. У пополярного решения, Ирбис 6012 клема mf-8f которая переходит в клему mf-f14. Вопрос, какие пины можно не использовать? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
ShumBor Posted February 10, 2017 (edited) · Report post 3612 я подключал, у него DPS-500, не подключал только по одному из +12/GND со стороны 3612 Edited February 10, 2017 by ShumBor Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
zlolotus Posted February 10, 2017 · Report post 3612 я подключал, у него DPS-500, не подключал только по одному из +12/GND со стороны 3612 вот какие ноги вы не подключали ? ) какие пины ) скажите пожалуйста. Я хочу сделать серийный жгут, чтобы все пользовались и заказывали у Ирбиса. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
ShumBor Posted February 10, 2017 · Report post zlolotus Я уже не помню, надо было единичный экземпляр подключить, брал просто распиновку и переставлял. Насколько помню 3612 у меня даже не реагировал на RPS_Present/RPS_PG, а светодиод RPS зажигал по наличию +12 на RPS разъеме. И насколько помню схему ИБП60 по одному проводу +12/GND использовалось для возврата напряжения обратно на ИБП60 в схему формирования сигнала "Status" (1 и 5 пины разъема 8 пиновго) Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
roysbike Posted February 11, 2017 · Report post Может кто в курсе, как получить на DGS-3420 RPS-OK ? На какие ноги , что подать? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
zlolotus Posted February 12, 2017 · Report post Может кто в курсе, как получить на DGS-3420 RPS-OK ? На какие ноги , что подать? расскажи что вообще ты подаешь, чтобы без рпс ок работало ? ) коллеги, у 34-й серии в зависимости от ревизии распиновка разная? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
zlolotus Posted February 27, 2017 · Report post Коллеги Доброго Дня. Попросили сделать ММП Ирбис жгут, под распиновку dgs-3420-28sc.(dps-500) Ревизия B1. Все отработало, на стенде с 8 парами sfp модулей. все ок. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
mnetwork Posted December 28, 2022 · Report post Приветствую! в итоге кто разобрался как сделать на DGS-3420 при подключении питания 12В через RPS статус в коммутаторе Internal Power Active External Power Fail ???? Active должно стать 2-5 - GND 6-8,14 - +12V А вот 11 и 12 непонятно Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Andrei Posted December 29, 2022 · Report post Для DGS-3120: +3.3 надо подать на 11 ногу через резистор (1кОм или даже больше). Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
