Тепловой пункт, «перехват» телеметрии (ВКТ-7).

[SUrov_IBM]

Уважаемые знатоки, доброго Вам времени суток.





Столкнулся с интересной задачей, которую не могу разрешить «наскоком»,

а именно – в жилом доме, где я проживаю, имеется «Тепловой пункт»,

на котором установлено измерительное оборудование, передающее информацию

о состоянии температурных режимов энергетической компании.



У моего ЖСК возникло желание, видеть показатели температурных режимов,

в реальном времени, аналогично энергетической компании.

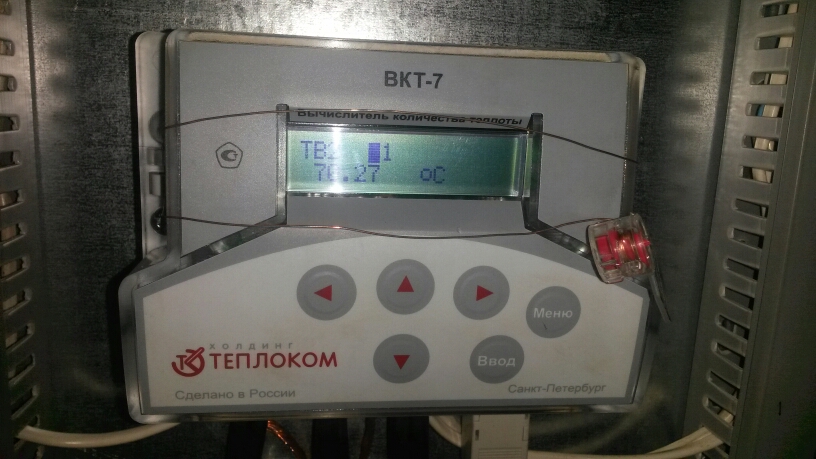

В качестве контроллера датчиков температуры, используется вычислитель

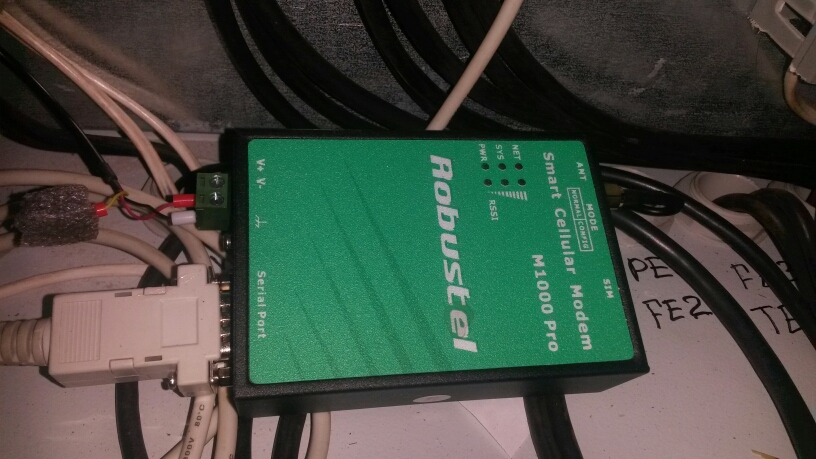

количества теплоты «ВКТ-7», сопряжённый с GSM модемом «Robustel M1000 PRO»

по интерфейсу RS-232.



Понятно, что модем является «удалённым продолжением RS-232» интерфейса до сервера

("по запросу CSD" или "IP поверх GPRS").



Возникает вопрос, возможно ли перехватить телеметрические данные RS-232 интерфейса,

между контроллером и модем, поставив «RS-232 сниффер», в разрез данного соединения,

при этом, не мешая нормальному функционированию данной связки?



По факту, требуется смотреть температуру одного из датчиков, не производя «помех»,

в работе оборудования энергетической компании.







Знаю, что на форуме есть много знатоков, занимающихся разработкой оборудования,

для снятия показаний силовых установок и поэтому надеюсь на толковый совет.

Если совет звучит – лучше не трогать, то тоже верно. Но мне кажется, попробовать стоит. :)

[nuclearcat]

да, можно и схемотехнически достаточно просто (если протокол конечно задокументирован)

[dIMbI4]

Через диодик снимай rxd без использования txd - вот тебе и снифер.

[RialCom.ru]

потом этот диодик не задокументируют и не предъявят, что внесены в схему нарушения и все пересчитают по сечению труб, а не по счетчику

[[anp/hsw]]

Диодик вряд-ли примут и внесут в схему, а вот такое чудо (с диодиком внутри) вполне себе: http://www.bb-elec.com/Products/Serial-Connectivity/Serial-Data-Tools-Adapters/Port-Splitters.aspx

[Ecomp]

потом этот диодик не задокументируют и не предъявят, что внесены в схему нарушения и все пересчитают по сечению труб, а не по счетчику

Есть вероятность. Хотя можно отбиться ибо прибор учета и узел передачи данных несколько различные устройства.



Не понятно нафига ТСЖ параметры, если в принципе достаточно знать потребленное количество тепловой энергии. Это можно делать раз в месяц подойдя к прибору и вручную "списав" показания

[Butch3r]

Что значит нафига? Продвинутый тсж, молодцы!

[dIMbI4]

потом этот диодик не задокументируют и не предъявят, что внесены в схему нарушения и все пересчитают по сечению труб, а не по счетчику

Про правовые аспекты никто вопрос не задавал))

[Ecomp]

потом этот диодик не задокументируют и не предъявят, что внесены в схему нарушения и все пересчитают по сечению труб, а не по счетчику

Про правовые аспекты никто вопрос не задавал))

Что тогда означает:

Если совет звучит – лучше не трогать, то тоже верно.



Что значит нафига? Продвинутый тсж, молодцы!

Ну допустим сняли показания и всем страждущим дали. Дальше то что??????

[Ecomp]

По факту, требуется смотреть температуру одного из датчиков, не производя «помех»,

в работе оборудования энергетической компании.

а рядом поставить "свой" датчик не устроит?

[NiTr0]

а рядом поставить "свой" датчик не устроит?

думаю, цена второго теплосчетчика отпугнет...

[Ecomp]

а рядом поставить "свой" датчик не устроит?

думаю, цена второго теплосчетчика отпугнет...

Так полагаю нужен один параметр -температура. В интернете полно статей аля вы еще не присобачили датчик температуры к ...?

Если ТСЖ желает бодаться по поводу температуры с теплоснабжающей организацией, то принципиальной разницы нет от какого датчика взяты параметры. Верить будут только своей телеметрии.

И да. Если поставить второй теплосчетчик, то разница показаний двух приборов может быть очень приличной.

[zurz]

а рядом поставить "свой" датчик не устроит?

думаю, цена второго теплосчетчика отпугнет...

Так полагаю нужен один параметр -температура. В интернете полно статей аля вы еще не присобачили датчик температуры к ...?

Если ТСЖ желает бодаться по поводу температуры с теплоснабжающей организацией, то принципиальной разницы нет от какого датчика взяты параметры. Верить будут только своей телеметрии.

И да. Если поставить второй теплосчетчик, то разница показаний двух приборов может быть очень приличной.

неправильно полагаете.

измееряются: сколько кубов какой температуры зашло в контур и сколько кубов какой температуры вышло.

т.е. слив теплоносителя из контура тоже посчитан, и в квиток будет начислен.

счётчики "на дом целиком" в зависимости от сечения трубы стоят от 100 тыр до ляма.

[YuryD]

Так полагаю нужен один параметр -температура. В интернете полно статей аля вы еще не присобачили датчик температуры к ...?

Наши теплотехники опубликовали таблицу, с температурой питающей воды и циркуляцией. Температура 100 градусов никогда не превосходит.

[zero00]

Ответ ТС: если там gsm-модем, то на него дозваниваются, чтобы снять показания. Никто не мешает вам позвонить с другого модема и снять показания с ВКТ. Обычно это передача через csd, нужно знать только номер сим-карты на которую звонить. Ну и параметры соединения, скорость, серийник прибора и сетевой адрес (обычно 1). Можно поставить лерс-учет и снимать показания им, на одну точку учета лицензия бесплатна.

и еще, данные естественно не снимаются постоянно, хватает 1-2 раз в сутки. Можно не "снифать" , а сделать "переключатьель", чтоб снимать периодически данные самим с 232 интерфейса. Они там не зашифрованы.

Edited February 7, 2017 by zero00

[NiTr0]

если там gsm-модем, то на него дозваниваются, чтобы снять показания.

с какой радости? вполне себе мобильный оператор может и "выделенный канал" с отдельной подсетью огранизовать за доп.плату. я с таким сталкивался...

[zero00]



с какой радости? вполне себе мобильный оператор может и "выделенный канал" с отдельной подсетью огранизовать за доп.плату. я с таким сталкивался...



поверьте, работаем с такими штуками, знаем. "Выделенный канал", может у кого то есть, но у не представителей ЖКХ и иже с ними.

[Ecomp]

а рядом поставить "свой" датчик не устроит?

думаю, цена второго теплосчетчика отпугнет...

Так полагаю нужен один параметр -температура. В интернете полно статей аля вы еще не присобачили датчик температуры к ...?

Если ТСЖ желает бодаться по поводу температуры с теплоснабжающей организацией, то принципиальной разницы нет от какого датчика взяты параметры. Верить будут только своей телеметрии.

И да. Если поставить второй теплосчетчик, то разница показаний двух приборов может быть очень приличной.

неправильно полагаете.

измееряются: сколько кубов какой температуры зашло в контур и сколько кубов какой температуры вышло.

т.е. слив теплоносителя из контура тоже посчитан, и в квиток будет начислен.

счётчики "на дом целиком" в зависимости от сечения трубы стоят от 100 тыр до ляма.

Как бы изначально

По факту, требуется смотреть температуру одного из датчиков, не производя «помех»,

в работе оборудования энергетической компании.



Так полагаю нужен один параметр -температура. В интернете полно статей аля вы еще не присобачили датчик температуры к ...?

Наши теплотехники опубликовали таблицу, с температурой питающей воды и циркуляцией. Температура 100 градусов никогда не превосходит.

А зачем больше 100? Если на "батарее" максимум должно быть 70?

[SMSI]

Видеокамеру напротив прибора поставить не вариант?

[pppoetest]

Визуально эти данные на приборе не высвечиваются.
