Рефлектор + SXT

[porozut]

Доброго дня жители форума .

Есть такой вопросик : у компании ubnt есть вот такой рефлектор http://wifimag.ru/cat/ubiquiti/airmax/ubiquiti_nb_od3/ (не реклама ) как Вы думаете ,возможно кто то экспериментировал , можно ли к ней приспособить железку от МТ из серии SXT ? Или лучше использовать http://wifimag.ru/cat/ubiquiti/airmax/ubiquiti_nanobridge_m9_11dbi_900mhz_airmax_2x2_1/ ?

[saaremaa]

А не проще Mikrotik LDF 5 + Офсет.

Рефлекторы эти тестировали с Nanostation M6 - фигня редкостная.

[porozut]

А не проще Mikrotik LDF 5 + Офсет.

Рефлекторы эти тестировали с Nanostation M6 - фигня редкостная.





Спору нет проще , но стоять в фокусе должна SXT LTE , я понимаю что тема не нова и были показаны эксперименты с МТ+офсет , но не хотелось бы колхозить , тут вроде на хомутик посадил и пользуйся спокойно , вопрос в эффективности .

[Saab95]

Спору нет проще , но стоять в фокусе должна SXT LTE , я понимаю что тема не нова и были показаны эксперименты с МТ+офсет , но не хотелось бы колхозить , тут вроде на хомутик посадил и пользуйся спокойно , вопрос в эффективности .



Тестировали, и небольшая прибавка есть. Только она, порой, зависит от частоты работы, не на всех частотах 5ггц получается хорошая прибавка, т.к. диаграмма антенны изменяется.



И если вы название этого убнтшного рефлектора в гугле вобьете, то сразу вылезет обзор с тестами.

[porozut]

Спору нет проще , но стоять в фокусе должна SXT LTE , я понимаю что тема не нова и были показаны эксперименты с МТ+офсет , но не хотелось бы колхозить , тут вроде на хомутик посадил и пользуйся спокойно , вопрос в эффективности .



Тестировали, и небольшая прибавка есть. Только она, порой, зависит от частоты работы, не на всех частотах 5ггц получается хорошая прибавка, т.к. диаграмма антенны изменяется.



И если вы название этого убнтшного рефлектора в гугле вобьете, то сразу вылезет обзор с тестами.





Антон Вы опять под чем то или читаете через одно слово ? где я написал про 5Ггц ?

[Saab95]

Антон Вы опять под чем то или читаете через одно слово ? где я написал про 5Ггц ?



И что, есть большая разница в смысловом содержании? Если найдете страничку с результатами, там и для 3ггц есть и для 2ггц, чем частота ниже - тем и прибавка ниже. Учитывая то, что у SXT LTE конструктив такой же, а рабочие частоты еще ниже, то и усиление будет не особо высоким и на практике особой прибавки в скорости не будет. При изысканиях с приемом сотовых, самое основное это поднять антенну повыше, что бы была прямая видимость до БС, или близкая к ней. Если устанавливать всякие там рефлекторы, то их высоко не поднять. И если сравнивать антенну на крыше большего усиления, и тот же USB роутер с вайфаем на 10-ти метровой трубе, то у последнего параметры связи будут лучше.

[porozut]

Ждемс может кто еще пробовал кроме Л.а.н.м.а.р.т.а =))))))))) Да к стати Антон СПС за ссылку .

Интересен именно SXT LTE в виде облучателя для данной тарелки .

[Constantin]

Рефлекторы эти тестировали с Nanostation M6 - фигня редкостная.



а у меня как то все хорошо с М6 получилось, прибавка около 10 дб



с SXT6 нихрена не вышло, скорее всего я так и не попал в фокус при установке.

а вот с простым офсетом там все хорошо, прибавка в зависимости от размера.

[SSD]

Ждемс может кто еще пробовал кроме Л.а.н.м.а.р.т.а =))))))))) Да к стати Антон СПС за ссылку .

Интересен именно SXT LTE в виде облучателя для данной тарелки .

Нормально будет. Тарелку по ссылке брать не обязательно, можно купить простой офсет, дешевле выйдет.

[andryas]

Обычнная офсетка даст с SXT более 30dBi. Дёшево и сердито. Крепления встречал заводские, но мы обычно колхозили сваркой из двух трубок.

[porozut]

Обычнная офсетка даст с SXT более 30dBi. Дёшево и сердито. Крепления встречал заводские, но мы обычно колхозили сваркой из двух трубок.





Фоток случаем не осталось ?



народ пришлите плз фотки у кого есть офсета + SXT.



Рефлекторы эти тестировали с Nanostation M6 - фигня редкостная.



а у меня как то все хорошо с М6 получилось, прибавка около 10 дб



с SXT6 нихрена не вышло, скорее всего я так и не попал в фокус при установке.

а вот с простым офсетом там все хорошо, прибавка в зависимости от размера.



вот и я за что переживаю что не попаду в фокус.

[andryas]

вот и я за что переживаю что не попаду в фокус.



Солнечный день Вам в помощь. Фоток не осталось, но есть как миниум 2 способа: 1-й: крепление в форме ⋋ в стандартное крепление головки и 2-й: крепление в форме \__ непосредственно к траверсе. Во втором случае внутренний диаметр трубки должен быть равен внешнему диаметру траверсы, трубку можно просто согнуть, прогрев посредине. К траверсе можно закрепить, сделав продольный разрез на соответствующем конце, который, после нахождения фокуса, зажать хомутом.



А вот здесь вариант для ленивых :) Только я никогда не переворачиваю, т.к. SXT затекает.

[WiTech]

Нормально работает RouterBOARD SXT LTE в фокусе тарелки 60 см .Прибавление около 12dB. Мегафон 7 Band. Надо только с креплением поколхозить. Зависит от тарелки.Фоток нет ,антенна стоит уже у абонента.

[npokypop]

Кто нить уже ставил LDF5 на линк ? до 10км можно получить линк на скорости порта ?

[Timax]

Мы ставили клиентам до 6 км. А на ptp взлетит на обычных триколоровских антеннах.

[porozut]

Мы ставили клиентам до 6 км. А на ptp взлетит на обычных триколоровских антеннах.





К чему цеплялись (в роли БС что стоит ) ? , с эфиром как дела обстоят ? и что получили в конечном итоге ?

[Timax]

Мы ставили клиентам до 6 км. А на ptp взлетит на обычных триколоровских антеннах.





К чему цеплялись (в роли БС что стоит ) ? , с эфиром как дела обстоят ? и что получили в конечном итоге ?

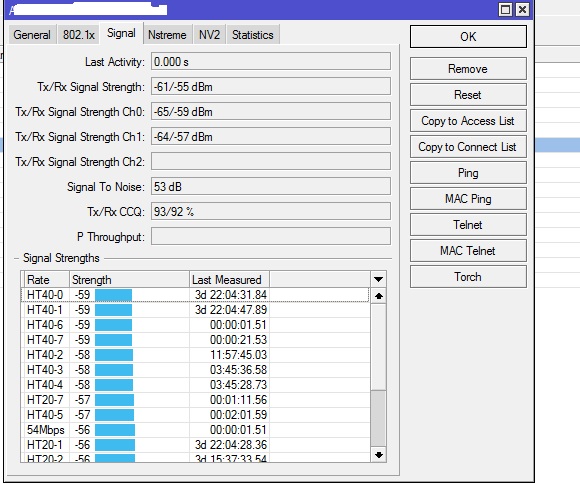

В роли БС стоит RB922 с антенной Itelite pro-sector16. C эфиром всё плачевно. Вот скрин клиента на 6 км. Мощность на базе 18, у клиента 18.

[npokypop]

Может кто в ptp ставил? какие максимальные результаты ?

[porozut]

Мы ставили клиентам до 6 км. А на ptp взлетит на обычных триколоровских антеннах.





К чему цеплялись (в роли БС что стоит ) ? , с эфиром как дела обстоят ? и что получили в конечном итоге ?

В роли БС стоит RB922 с антенной Itelite pro-sector16. C эфиром всё плачевно. Вот скрин клиента на 6 км. Мощность на базе 18, у клиента 18.



В принципе не плохо на 6 км .



Может кто в ptp ставил? какие максимальные результаты ?



Цена вопроса не сильно высока можно и попробовать , возьмите только тазики побольше 90 .

Много зависит от условий где будет находится линк , 100 дуплекса мало вероятно выжмите ,но 80 я думаю можно поднять при условии что есть хоть немного есть эфир .

[Timax]

Да чем больше тарелка, тем больше шансов получить качественный линк. На 90 см хватит за глаза.

[npokypop]

пока что планируем ставить 60см, есть запас таких тарелок. около 100Мбит трафика нужно гнать в одну сторону и 15-20 в другую.

[Fint]

Поделитесь фотографиями, в каком положении закрепляется sxt, ns loco или dlb на стандартном креплении спутниковой антенны.

[TTvs]

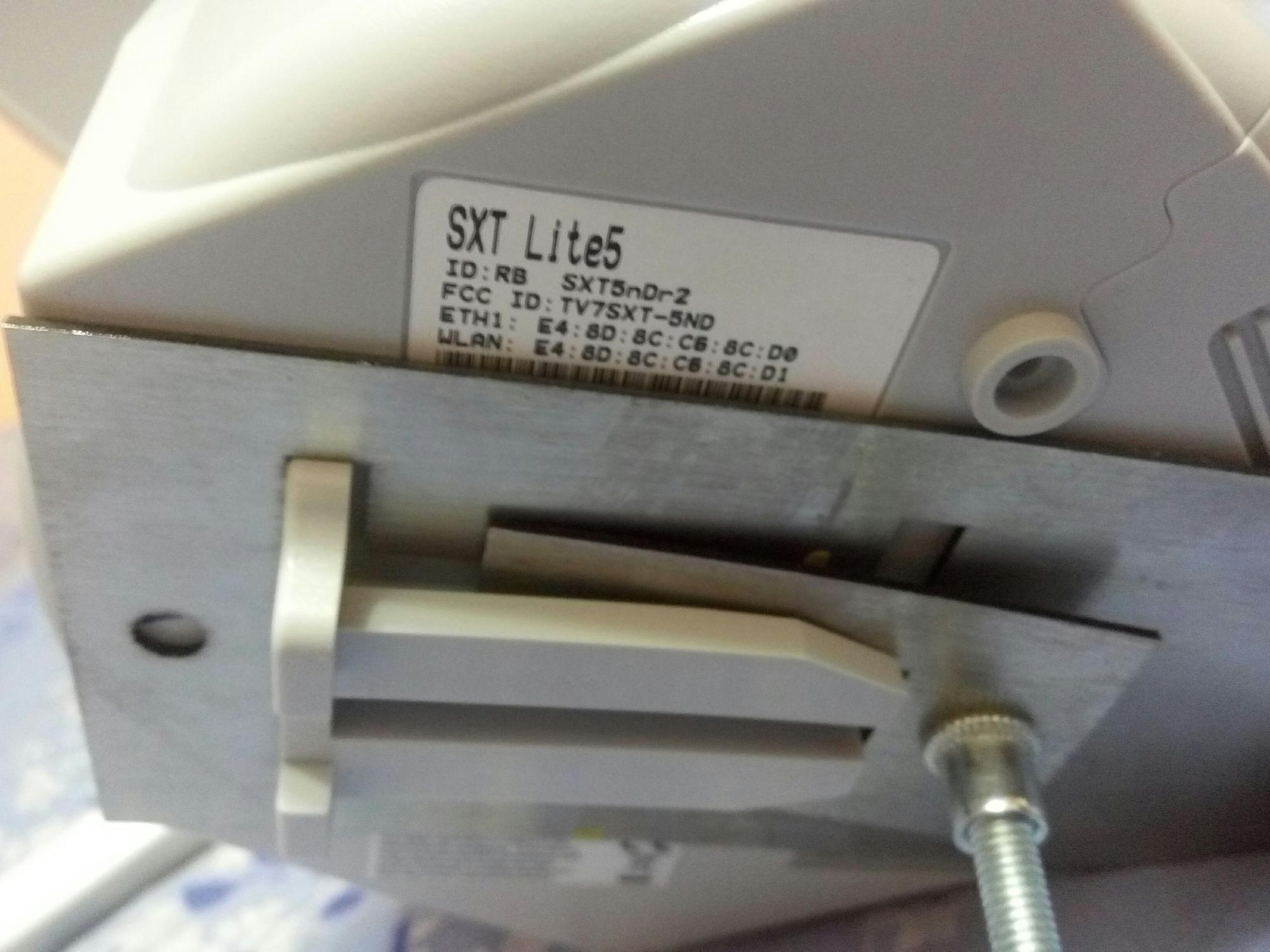

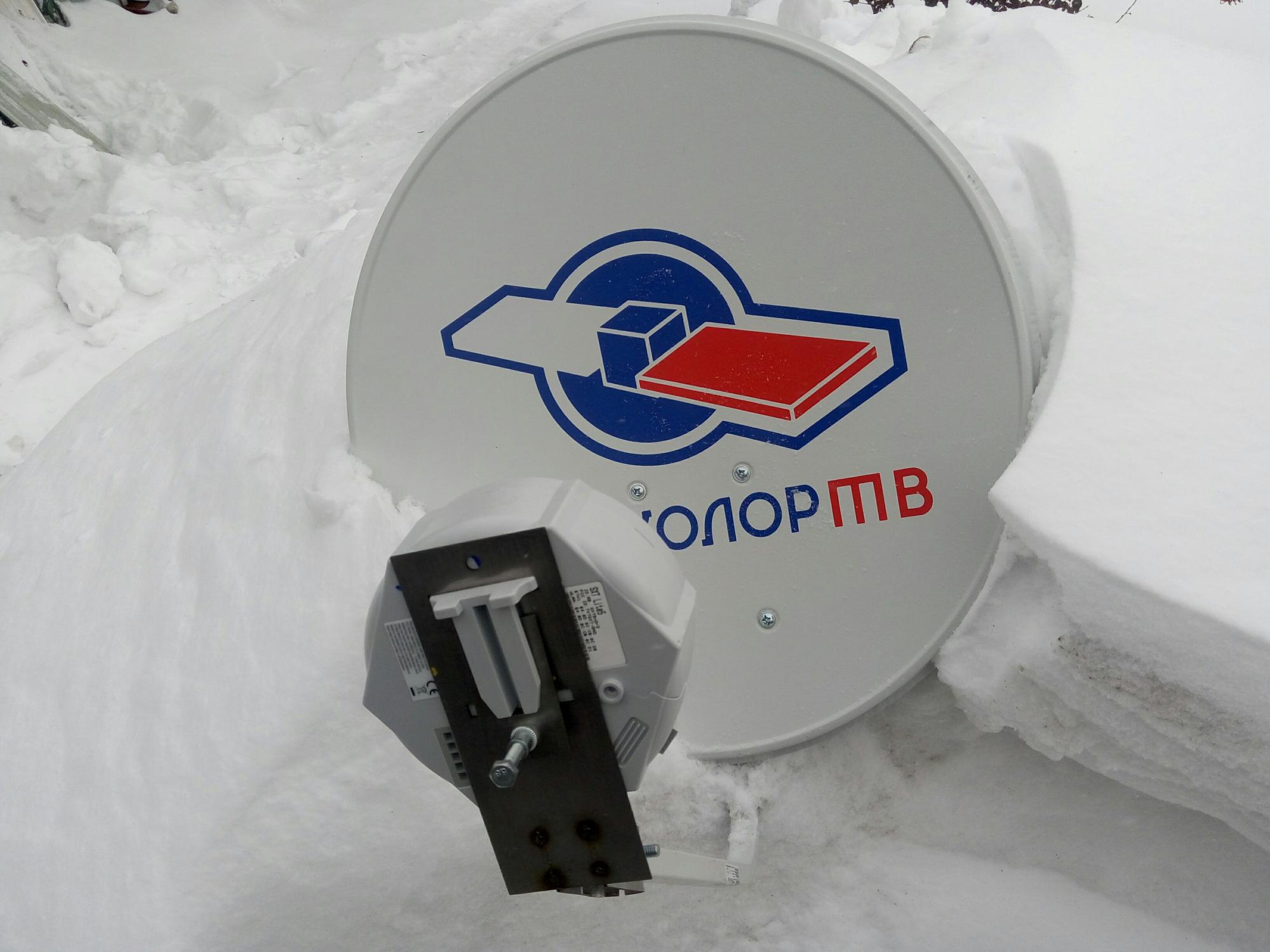

Стандартное лучше не использовать.

Авторство не моё.

[Fint]

Параллельное расположение антенны относительно рефлектора обязательно?

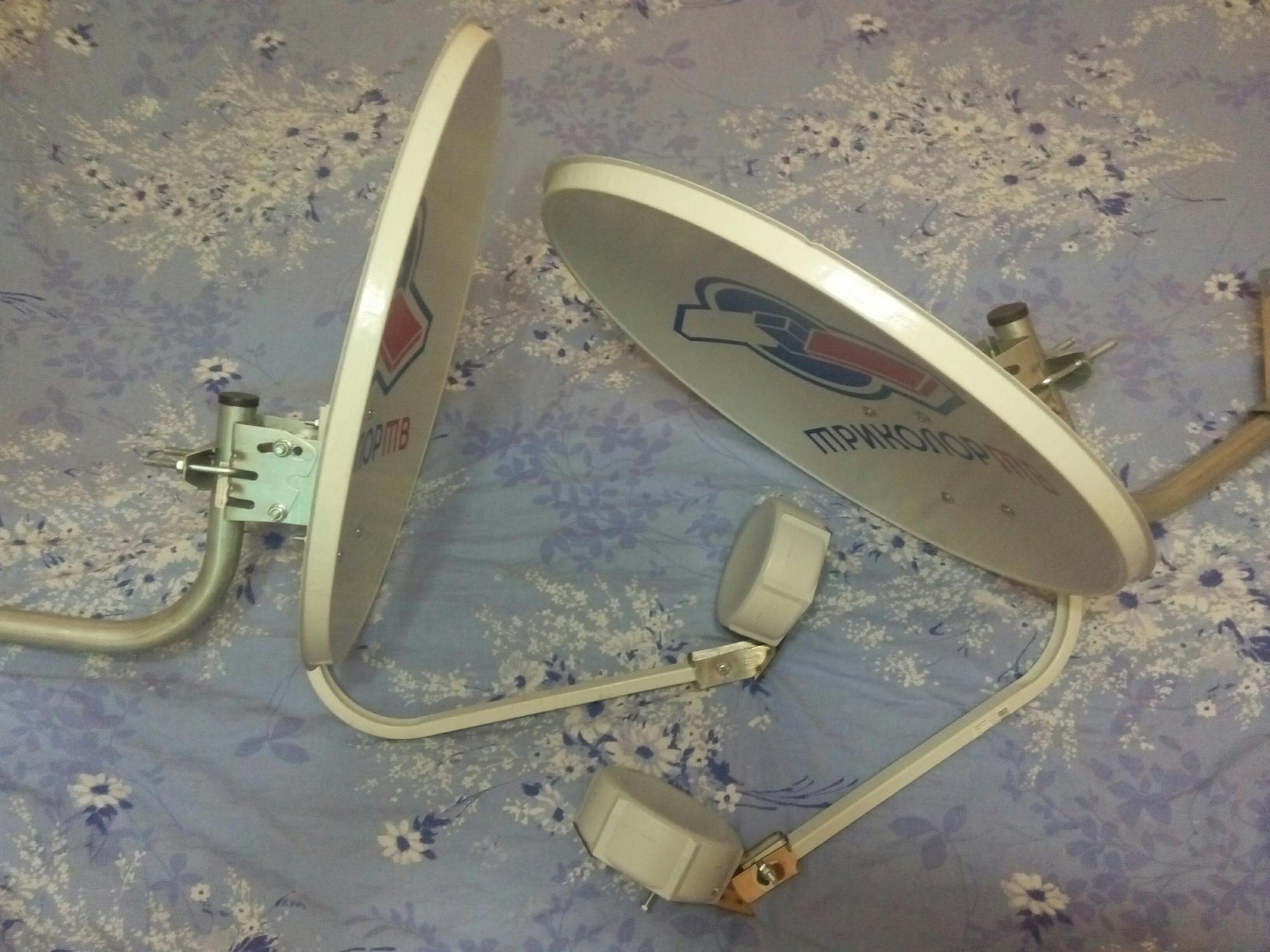

Вот что у меня получилось:

1) Антенна параллельно рефлектору, пятно фокуса по середине корпуса антенны и в нижнем краю самой панельки, верхняя часть антенны закрывает немного нижнюю часть рефлектора, не удобно крепить.

2) Антенна наклонена относительно рефлектора, пятно фокуса по центру панельки, все лучи сошлись максимально, очень удобно крепить.

3) Тоже ничего).



Стандартное лучше не использовать.

Крепить не удобно?

Edited March 22, 2017 by Fint

[TTvs]

Параллельное расположение антенны не должно быть, т.к. тарелка офсетная. Почитайте принцип работы. Антенна должна смотреть немного ниже центра тарелки.

Стандартное крепление конвертера не позволяет закрепить антенну так, чтобы она находилась в точке фокуса офсета.

Буду летом проводить опытные испытания - отпишусь.
