Оптический абонентский RF приемник

[satboy]

Коллеги,



имел ли кто опыт работы с абонентскими оптическими приемниками, которым не требуется внешнее питалово?





Вариантов нынче море...





Хоть вариант для доработки напильником онушки...

[vitcin]

видел предложения от китайцев, возможно бы и попробовал, но выходной мощности хватит (а может и нет) только на один телек.

У меня как-то у FTTH приемника блок питания сгорел, но ТВ показывало, правда с косяками, т.е. обычный приемник FTTH уже мог без питания че то там выдать. Думаю, работать будет. Но я заказываю с питанием, т.к. в 99% случаев нужно на несколько телеков делать.



проще заказать штук 5 и попробовать. Если есть интерес.

[sky star]

штучку дрючку у которой тпа вход и выход на средней картинке , не ожила не от 0 не от +2 не от -5 дбм :)



а вот штучка типа как на первой картинке ожила, только когда я ей бл питания от сатфиндера подкинул :)

и даже выдала на гора при входе 0 , аж цельный забор карятины от 56 до 65 дб :)

при этом старательно изломав 256QAM

поржал, просил оставить распилить дримелем , забрали , типа сами на пробу взяли



потом мы откушали 0,7 конины и я почти забыл что держал такие девайсы в руках

[SirShadow]

Может лучше уже дождаться выпуска телевизоров и STB со встроенным оптическим приемником? Лишних железяк по дому городить не надо.

[Rublik]

Может лучше уже дождаться выпуска телевизоров и STB со встроенным оптическим приемником? Лишних железяк по дому городить не надо.

Тут в соседней ветке предлагают общий WI-FI на всю страну, с одной антенны и совсем никаких проводов.

[SirShadow]

Тут в соседней ветке предлагают общий WI-FI на всю страну, с одной антенны и совсем никаких проводов.



В ту ветку как-то даже читать боязно соваться :D



По теме, думаю, что рано или поздно оптику действительно дотянут до самих телевизоров и преобразователи будут встроены. Причем, видится мне такое будущее, в котором по этой оптике в телевизор по разным длинам волн и тырнэт и тв подаваться будут. А потом придумают еще в телевизор маршрутизатор встраивать вместе с шлюзом телефонным.



А насчет общемирового вай-вая - пробовали уже вроде. Чего именно не хватило - не вдавался в подробности, но как-то быстро шумиха улеглась, а грозный вай-вай на улицах так и не объявился...

[20512]

телевизор без проводов по квартире спокойно показывает в DVB-T2

Тока усилок помощнее и антенну подобрать.

[rdc]

по этой оптике в телевизор по разным длинам волн и тырнэт и тв подаваться будут

Не будут. Всё идёт к тому, что всё будет по айпи.



потом придумают еще в телевизор маршрутизатор встраивать

Уже давно придумали на SmartTV.

Подключаешь инет по проводу, а вайфай переключаешь с клиента в точку доступа.

Пример для LG - http://f1comp.ru/wp-content/uploads/2013/12/IMAG0004.jpg



Постепенно SmartTV вытеснят обычные TV, так же как смартфоны уже заняли почти весь рынок.



вместе с шлюзом телефонным

А это зачем?

[myth]

телевизор без проводов по квартире спокойно показывает в DVB-T2

Тока усилок помощнее и антенну подобрать.

сыпет только периодически.

[vidis]

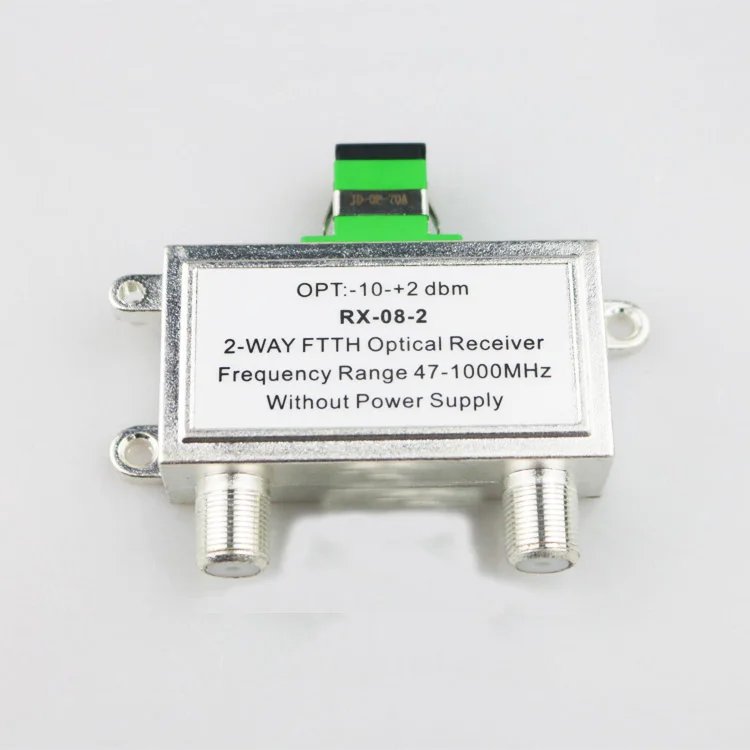

Вариант на первом фото тестировал лет 10 назад - но он был с питанием ! Качество сигнала было нормальное - но и цена не 5уе а гдето 30-40.

Принципиально приемник с питанием будет менее малошумным а значит чуствительнее.

Все дело в размере самого фотодиода - достаточно поглядеть эволюцию оптических узлов с 2000 года - когда они стоили 1-2куе.

Нормой тогда было подача на узел уровня оптики около 0 дб. Выжимали сигнал шум для дальнейшего усиления каскадами усилков. Цена позволяла не экономит на фотодиоде а основную цену фотодиода - правильно - юстировка !!! Даже автоматизированная она вносила в себестоимость.

Ну и так двигалось со снижением цен.

А вот чтобы использовать фотодиод с большим размером кристалла без юстировки ( а у него частотка много похуже ) просто пришлось использовать решение от дальней оптической связи - конечно не лавинный фотодиод а просто со значительным обратным смещением . Легко можно глянуть на узлах вектор просто тестером. И как раз вначале была не феррула а просветленная линза. Конечно линза тоже была не подарком - всетаки обратное отражение. И специализированные низкошумные микрухи вовремя подоспели. Так что 2 варианта - мелкий фотодиод диаметром 10микрон активная область и без смещения , либо крупный но обязательно с обратным смещением.

А в данном поделии - уровень точно на входе около 0дб и выход для QAM64 и никакого аналога . А увеличить оптич усилки в 4-6 раз !!!

Edited February 4, 2017 by vidis

[SirShadow]

по этой оптике в телевизор по разным длинам волн и тырнэт и тв подаваться будут

Не будут. Всё идёт к тому, что всё будет по айпи.



потом придумают еще в телевизор маршрутизатор встраивать

Уже давно придумали на SmartTV.

Подключаешь инет по проводу, а вайфай переключаешь с клиента в точку доступа.

Пример для LG - http://f1comp.ru/wp-content/uploads/2013/12/IMAG0004.jpg



Постепенно SmartTV вытеснят обычные TV, так же как смартфоны уже заняли почти весь рынок.



вместе с шлюзом телефонным

А это зачем?



спасибо за подробное описание того, над чем мне выше захотелось поглумится :D Еще это называют сарказмом.

[sheft]

видел предложения от китайцев, возможно бы и попробовал, но выходной мощности хватит (а может и нет) только на один телек.

У меня как-то у FTTH приемника блок питания сгорел, но ТВ показывало, правда с косяками, т.е. обычный приемник FTTH уже мог без питания че то там выдать. Думаю, работать будет. Но я заказываю с питанием, т.к. в 99% случаев нужно на несколько телеков делать.



проще заказать штук 5 и попробовать. Если есть интерес.

я думал монтажников приглючило, или коряво проложенный коаксиал насасывал с эфира...а оказывается и так бывает, блок питания в домовом приёмнике сгорел, но у абонов было аналоговое ТВ, цифра отсутствовала.

[ShumBor]

А у меня мысль - если запитывать такой приемник от USB порта на телеке, лишний бп не нужен, питание ест только когда включен телевизор.

[satboy]

Мысль неправильная... Телеки, особенно те, кто с USB портом - в 75% случаев умеют подавать напряжение в RF.. Например для активной антенны. Обычно включить питалово можно через меню настроек.

[ShumBor]

тогда уж и так и так, ибо кто его знает какой ящик у клинета будет. У нас тут есть мелкооптовый частный клиент, берет сразу на 10 сдаваемых квартир, так у нее в 8 квартирах стоят старые ЭЛТ телевизоры.

[abub]

в 75% случаев умеют подавать напряжение в RF.

0%. Не додумались еще до этого, ни разу не видел в тв такого.

блок питания в домовом приёмнике сгорел, но у абонов было аналоговое ТВ, цифра отсутствовала.

Никогда не поверю, в усилке же усилительные каскады, без питания на выходе ничего не может быть. Edited February 24, 2017 by abub

[myth]

в усилке же усилительные каскады, без питания на выходе ничего не может быть.

усилитель усилителю рознь... С аттенюацией, но сигнал может и быть.

[satboy]

в 75% случаев умеют подавать напряжение в RF.

0%. Не додумались еще до этого, ни разу не видел в тв такого.





На кухне есть Sharp 26', 2008 года. Там есть опция - подачи питания для внешней антенны.

На даче есть Sharp 37' - 2005 модельного года - там тоже есть опция.



Когда писал - предполагал, что это пошло как стандарт. Оказалось, что есть еще внешнее питание на приставках dvb-t2.



Но для других - придумали usb хвост :)



[Kostja]

Есть такой приёмник без питания, с 1 ТВ работает. Могу дать на пробу.
