Помогите студенту

[radis]

Господа, доброго вечера!Являюсь студентом и защищаю курсовой проект. В результате защиты речь ушла в сторону snmp. В ходе беседы с преподавателем, остановился на вопросе: "Вот когда менеджер передает (рисует прямоугольник со множеством квадратов) посылку агенту, что в ней передается? Я сразу подумал и нарисовал ему структуру snmp (version,community,type PDU и тд). Он говорит - нет.Быстро соориентировавшись, нарисовал ему структуру кадра Ethernet (преамбула,header,data,crc) Он говорит, а что в Data расположено? И этот вопрос ввел меня в тупик. Придя домой, я подумал может он хочет услышать от меня строение UDP? (SPort,Dport,длина UDP,CRC,данные), но опять же что входит в данные.

Ссылка на фото, чтобы лучше понять: https://pp.vk.me/c637131/v637131802/2cd63/zpjIBqiEW9g..

Я понимаю что это скорее всего не совсем обычный вопрос, но я себе всю голову сломал, есть идея только с udp.

Админы и модераторы, можете придержать этот пост

Всем спасибо за внимание!

[rover-lt]

Фото недоступно

SNMP (агент, менеджер, фигенеджер) есть приложение использующее стек TCP/IP. Приложение передает данные стеку TCP/IP через, назовем, API. А что и как TCP/IP и куда заворачивает - это уже вопрос совсем не про SNMP.

то что у препода в голове можно охарактеризовать как "есть мое мнение и неправильное мнение".

на http://packetlife.ne.../protocol/snmp/

Edited January 18, 2017 by rover-lt

[YuryD]

Что там передается - это надо mib смотреть. И он этот миб - от вендора зависит. Есть стандартные, а есть вендор-зависимые.

[radis]

Фото недоступно

SNMP (агент, менеджер, фигенеджер) есть приложение использующее стек TCP/IP. Приложение передает данные стеку TCP/IP через, назовем, API. А что и как TCP/IP и куда заворачивает - это уже вопрос совсем не про SNMP.

то что у препода в голове можно охарактеризовать как "есть мое мнение и неправильное мнение".

на http://packetlife.ne.../protocol/snmp/

Спасибо за ответ! Я могу переформулирвать вопрос, опираясь на рисунок. Что находится в data?

http://linkme.ufanet.ru/images/4a5bcd3e3a31c5708745a9ed6fc0c675.jpg



Что там передается - это надо mib смотреть. И он этот миб - от вендора зависит. Есть стандартные, а есть вендор-зависимые.

Нет, он имеет ввиду скорее всего, что если рассматривать кадр Езернета, то там есть "вкладка" Data. Что располагается в ней?

Спасибо за Ваш ответ!

Edited January 18, 2017 by radis

[YuryD]

Нет, он имеет ввиду скорее всего, что если рассматривать кадр Езернета, то там есть "вкладка" Data. Что располагается в ней?

Спасибо за Ваш ответ!

Ну стандартный заголовок фрейма. Это L1-L2. А то, что по udp летит в L3, это уже другой протокольный уровень и протокол.

Ему от вас хочется l2-фреймы расшифрововать ? Или аж L1 ? Хороший профессор, я такой-же. Только вот L1 - для пацанов из пту, а вот l2 - уже надо знать. А l3 - букварь.

[DRiVen]

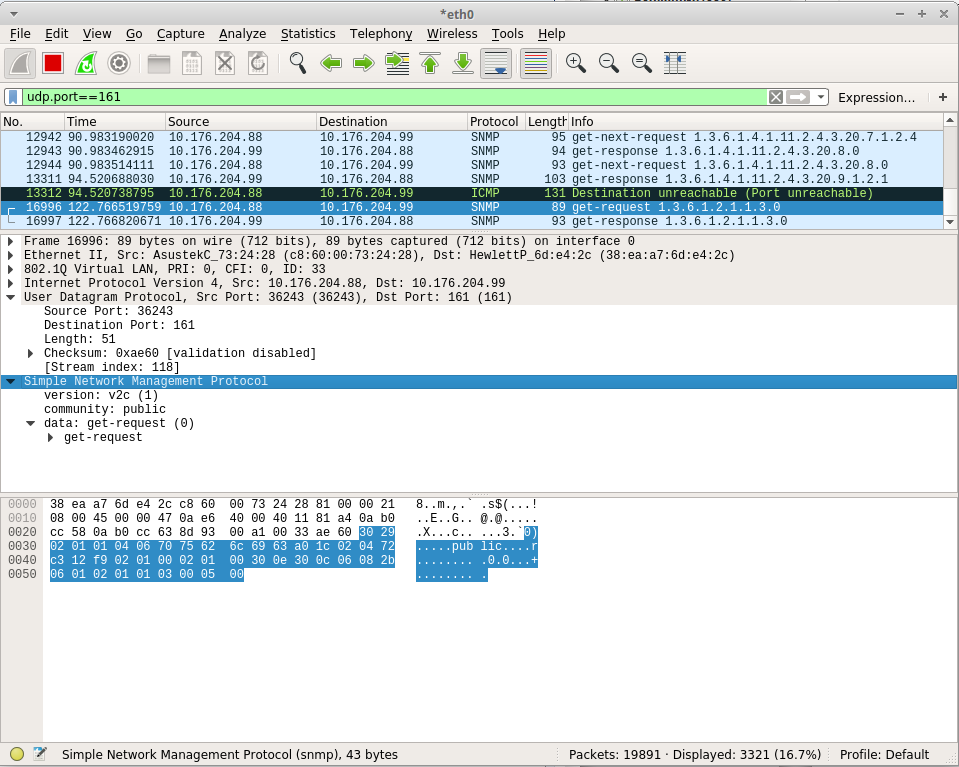

Предположу, что он хочет вложенность увидеть, а-ля ETH DATA=(IP(UDP(SNMP)))

[radis]

Предположу, что он хочет вложенность увидеть, а-ля ETH DATA=(IP(TCP(SNMP)))

ну следуя модели OSI, то получается же Eth-IP-UDP-SNMP. Или я что-то не так понимаю?

Edited January 18, 2017 by radis

[DRiVen]

Да, конечно, описку поправил.

[YuryD]

Ну если син-фин в тсп нету понимания.... Вообше вирешарк пакеты умеет склеить, а студент с запросом - нифига не умеет, и прийдёт в госорганы. И профессор прав.

[Magnum72]

Может он хочет услышать про https://en.wikipedia.org/wiki/Abstract_Syntax_Notation_One

[moonfire]

Я сразу подумал и нарисовал ему структуру snmp (version,community,type PDU и тд). Он говорит - нет.Быстро соориентировавшись, говорю ему - ***а ответ! Встаю и сваливаю из этого говно института.

Вот правильные действия

[hizel]

ASN.1

[dmvy]

Как вариант структуру payload. Версия snmp, community и другое

[zi_rus]

Как вариант структуру payload. Версия snmp, community и другое



Более чем уверен что про это и был вопрос

Хотя кому это вообще надо, еще и rfc наизуть учить а потом пересказывать

[DRiVen]

Ну разве что сам get-request расписать.

[Ivan_83]

Я понимаю что это скорее всего не совсем обычный вопрос, но я себе всю голову сломал, есть идея только с udp.

ethernet далее ipv4/ipv6 потом udp потом твой snmp

в дата у эзернет фрейма располагается л3 -ip и всё что перечислено выше.
