PON OLT ZTE C320 vs HUAWEI MA5608T

[Saab95]

49 минут назад, BeHalf сказал:

Взять обычный БП на 48В и попробовать, не?) И момент, на фото шнурки подключенные к ОЛТ пришли вместе с ОЛТ из нага? Заводской родной разъем питания выглядит вот так, у вас они немного другие, больше похоже что шнурки от Хуавея, а какая там распиновка хз.

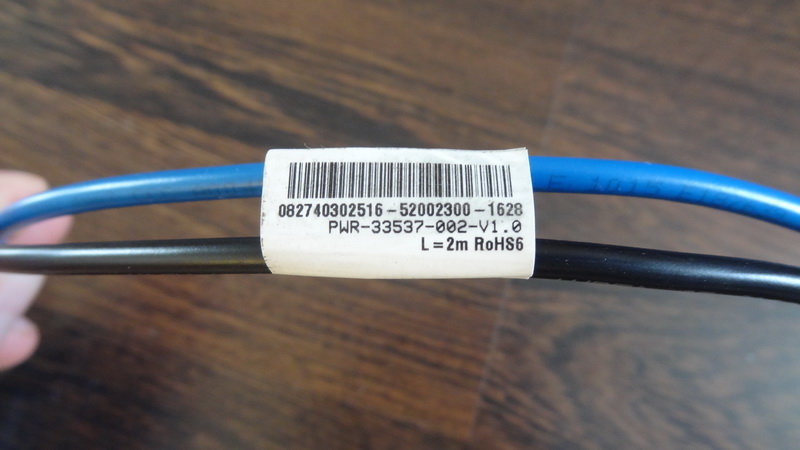

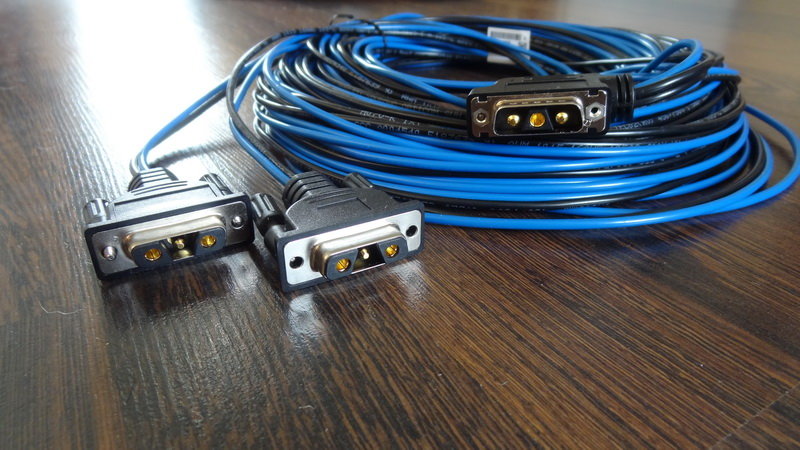

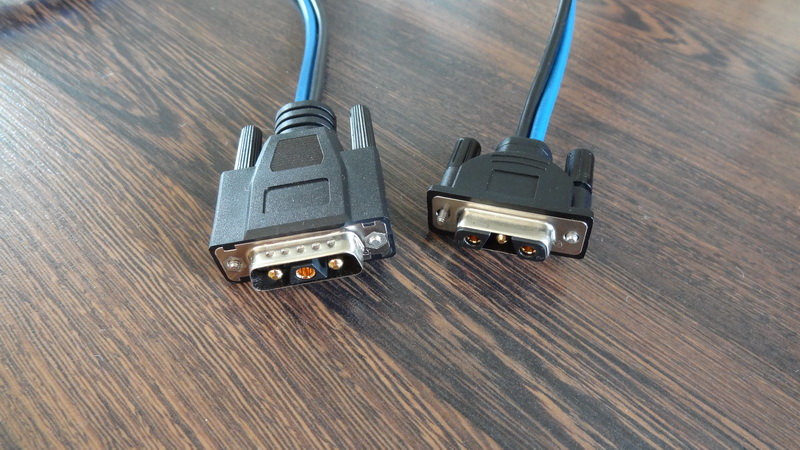

Первые 3 фотографии это шнурки из комплекта ZTE C320. Которые лежали с ней в коробке, которая пришла из НАГа.

На этих кабелях штекер, который включается в БП соединяет один боковой и один центральный выводы, но через центральный из БП ничего не подается. Коннекторы, идущие к OLT, соединены через боковые выводы. То есть если представить схему, контакты первого штекера 1-2-3, контакты вторых 1-2-3, то соединены они 1-1 и 2-3.

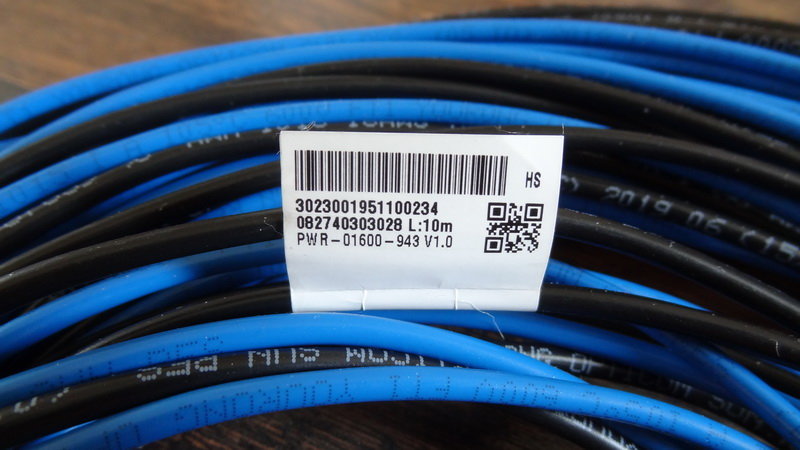

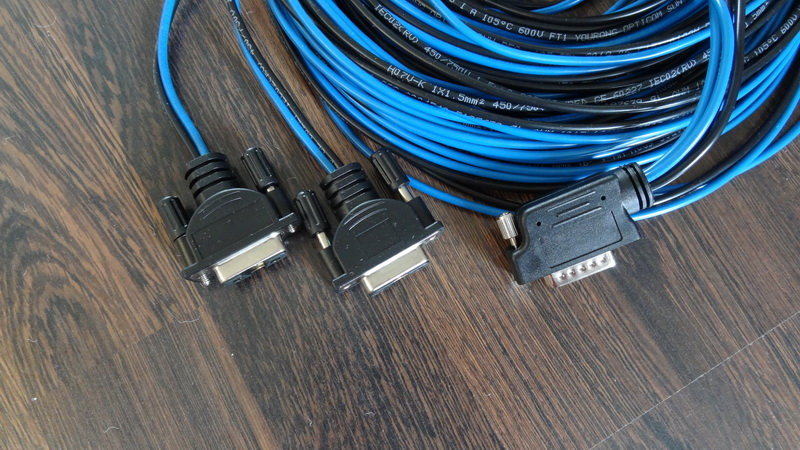

Две последние фотографии это шнурки из комплекта ZTE PSU.

На этих кабелях коннекторы соединены по боковым выводам. Соединения по схеме 1-1 и 3-3.



На фотографиях видны наклейки с номерами проводов.

[BeHalf]

Ну вообще 1 (-) и 3 (+) должны работать, насколько я помню центральный контакт вообще не задействован на картах управления, он используется на карте питания PRAM при подключении аккумулятора к ОЛТ (там 2 и 3 подключаются к + аккума)



14 часов назад, Saab95 сказал:

Пробовали подключать 1-1 и 3-3, не работает



Идиотизм конечно) но переполюсовкой вдруг спалили....

[TriKS]

15 минут назад, BeHalf сказал:

Идиотизм конечно) но переполюсовкой вдруг спалили....

Не вдруг, а спалили. я таких карту уже видовал, когда -48 и -48rtn путают.

Сааб, удивил. Руки точно не из плеч :))) Вам тока микротики можно доверить с штырьковым разъемом :))))



16 часов назад, Saab95 сказал:

На плате управления есть защита от обратного питания и стоит предохранитель, поэтому спалить ее нужно еще постараться.

Ну-ну. Вы похоже постарался на славу )))

Edited July 5, 2020 by TriKS

[Saab95]

1 час назад, BeHalf сказал:

Ну вообще 1 (-) и 3 (+) должны работать

При таком подключении не работает.



1 час назад, BeHalf сказал:

Идиотизм конечно) но переполюсовкой вдруг спалили....

Спалить можно только при не правильном подключении к аккумуляторам напрямую, при переплюсовке через диод идет замыкание, БП это видит и отключает подачу питания.



1 час назад, TriKS сказал:

Не вдруг, а спалили. я таких карту уже видовал, когда -48 и -48rtn путают.

От БП спалить оборудование нельзя. Хоть обпутайся.



1 час назад, TriKS сказал:

Сааб, удивил. Руки точно не из плеч :))) Вам тока микротики можно доверить с штырьковым разъемом :))))

У микротика при переплюсовке ничего не происходит, тоже стоит схема защиты.





[TriKS]

7 часов назад, Saab95 сказал:

От БП спалить оборудование нельзя. Хоть обпутайся.

:)

7 часов назад, Saab95 сказал:

У микротика при переплюсовке ничего не происходит, тоже стоит схема защиты.

:)



У тебя ОЛТ работает? Нет? В НАГ звонил?

У меня ОЛТ работает от минвела без соплей. Увы и ах :)

Руки ровняте :)

[Saab95]

Кто-то может подсказать с настройками OLT ZTE C320 версии 2.1.0 с клиентскими онушками ZTE F660 с вайфаем. Специалисты НАГа подсказать не могут.



Нужно через медный порт, оптический и 10Г оптический, принимать вланы, начиная с номера 2 и вверх. На каждую онушку настроить свой влан, в котором будет бегать DHCP, то есть схема влан на ону. Ну и что бы онушка сразу настройки нужные себе поставила и не требовалось лазать в ее настройки и вручную менять с PPPoE на DHCP.

[Nikita Devyatyarov]

В 21.07.2020 в 16:17, Saab95 сказал:

Кто-то может подсказать с настройками OLT ZTE C320 версии 2.1.0 с клиентскими онушками ZTE F660 с вайфаем. Специалисты НАГа подсказать не могут.



Нужно через медный порт, оптический и 10Г оптический, принимать вланы, начиная с номера 2 и вверх. На каждую онушку настроить свой влан, в котором будет бегать DHCP, то есть схема влан на ону. Ну и что бы онушка сразу настройки нужные себе поставила и не требовалось лазать в ее настройки и вручную менять с PPPoE на DHCP.

Добрый день!



Для начала, предлагаю включить аплинк порты на Вашем ОЛТ, так как они у Вас выключены.

В рамках обращения в support Вам был предоставлен мануал для первоначальной настройки ZTE c320 2.1.0 (прикладываю). Дополнительно по удаленному доступу мной была осуществлена настройка профилей под ONU F660 на Вашем OLT. Для подтверждения получения настроек с OLT по OMCI просьба подключиться к ONU через LAN-порт и проверить получает ли ONU настройки корректно.

ZTE c320 2.1.0 (2).txt

[Saab95]

Простите, но приложенный мануал не для версии 2.1.0. Да и схема работы в нем не влан на ONU, а несколько иная.

Клиентские устройства никакие настройки не получают и от OLT режим работы PON (WAN порта) так же не принимают.

В инструкции pdf что была приложена так же не раскрыты вопросы настройки ONU и режимов роутера, кроме всего она старая 2.0.0 версии, а не 2.1.0.



Давайте вообще разберем приложенный мануал?



Если Вы планируете использовать сторонние ONT, то для них необходимо создать новый класс ONT.  Для примера создадим класс ONT_1G

pon
  onu-type ONT_1G gpon description SNR-1G
  onu-type-if ONT_1G eth_0/1
  uncfg-onu-display-info model sn pw

А если мы планируем использовать ONT от ZTE, конкретно F660, нам какой класс создавать?



#Создадим DBA профиль

gpon
  profile tcont DBA_1000MB type 4 maximum 102400

#Создадим Line профиль

pon
onu-profile gpon line LP_ONU-1G
fec upstream
tcont 1 name T_INET profile DBA_1000MB
gemport 1 name G_INET unicast tcont 1 dir both

Вверху писали что конфиг для 2.1.0, а последняя строчка останавливается на unicast выдает ошибку синтаксиса.



#Сделаем настройки для DHCP,  включим snooping

ip dhcp enable
ip dhcp snooping enable

А если эти настройки не делать, через транзитные вланы DHCP проходить не будет?



#Настроим оптическую часть, переключим порт в режим hybrid, добавим VLAN, включим DHCP snooping

interface gpon-onu_1/1/1:1
 switchport mode hybrid vport 1
 service-port 1 vport 1 user-vlan 10 vlan 10
 ip dhcp snooping enable vport 1

И что мы задаем этими настройками? Только влан 10 указываем? Ну ладно идем дальше...



#Настроим Eth порт на ONU,  добавим VLAN,  укажем снимать TAG с multicast vlan

pon-onu-mng gpon-onu_1/1/1:1
 service 1 gemport 1 vlan 10
 vlan port eth_0/1 mode tag vlan 10
 mvlan 30
 mvlan tag eth_0/1 strip

Что мы имеем на управлении онушкой? Где она тут принимает IP по DHCP, где настраивается что надо работать не в режиме pppoe, а в режиме dhcp?



Дальше идет настройка каких-то совершенно не нужных вещей.



По сути вроде как начальный конфиг должен что-то простое делать, а не пихать все в кучу?



Нужен конфиг, который можно влить в OLT, в котором будет настройка первой ONU на влан 2, а второй ONU на влан 3, что бы там было видно какие настройки общие для всех, а какие уникальные для каждой ONU.





[TriKS]

Nikita Devyatyarov

тут у Гуру Некриков  руки просто под winbox и микротик заточены :))))

[Saab95]

7 минут назад, TriKS сказал:

тут у Гуру Некриков  руки просто под winbox и микротик заточены :))))

Я смотрю вы можете поделиться рабочим конфигом? Или только плохое писать умеете?



Рабочий конфиг это такой конфиг, который можно скопировать из блокнота на устройство, изменив только серийные номера ONU и настройки вланов, и сразу все заработает.

[TriKS]

Могу, но не хочу.

[[anp/hsw]]

Действительно. У меня тоже есть куча конфигов, но с saab95 делиться? Ну такое... Да и зачем ему устаревшая технология?



[AlexPan]

Может сделаете отдельную тему типа "Как Saab решил поменять микрот на OLT и как все над ним стебались..."

Не засерайте эту тему! Пожалуйста!

А  Saab получил то, что сам другим давал - презрение!

[Saab95]

18 минут назад, AlexPan сказал:

А  Saab получил то, что сам другим давал - презрение!

Я когда получу все конфиги обязательно их на форуме выложу, потому что по этой теме нет никакой информации в интернете, кроме уже устаревшей и разрозненной.

[satboy]

42 минуты назад, AlexPan сказал:

Может сделаете отдельную тему типа "Как Saab решил поменять микрот на OLT и как все над ним стебались..."

Не засерайте эту тему! Пожалуйста!

А  Saab получил то, что сам другим давал - презрение!

А может глядя на страдания Saaba - Мikrotik не выдержит и выпустит OLT? На выставках они втихаря говорили про работу в этом направлении, но когда ждать - молчатли как партизаны...

[TriKS]

1 час назад, Saab95 сказал:

Я когда получу все конфиги обязательно их на форуме выложу, потому что по этой теме нет никакой информации в интернете, кроме уже устаревшей и разрозненной.

Да не надо они никому. Те кто юзает сии девайсы умеют не только мышкой в винбоксе клацать, да. А ещё знают как что работает и могут заснифать трафик для понимания работы отдельных опций.

В помощь - вопросительный знак ставьте, когда с синтаксисом проблемы. Там варианты велезут, почитаете. Авось и прозрение прийдёт. А дурную привычку настраивать по манам интернета и роликам Ютуба - бросьте. Гнилая затея. Мозги не шевелятся. Вот даже у вас сейчас полный камингаут при щупаньи девайса, что не некрик. И вопросы пионерские.

Берите Ман и читайте. Синтаксис разнится, но смысл остаётся тем же.



Ну и собсно главный вопрос. Зачем вам устаревшая технология вдруг впала? Помнится вы в теме про пон восхваляли Элтекс и унижали остальных )))) Берите то что восхваляли и пльзуйте.

Edited July 21, 2020 by TriKS

[AlexPan]

Микроты разрабатывали садо-мазохисты. Они никогда не делают как принято и почти всегда не угадывают с количеством и типами портов. Сделать просто универсальные медь/sfp им видимо религия не позволяет. По этому идет постоянный секс. То медные sfp вставлять надо стоимостью в сам микрот. То надо 2 порта sfp, есть только 1...



Научиться управлять Huawei OLT методом тыка идея гиблая. Там надо сначала документацию читать и желательно начинать с концепции. Вся документация есть на сайте. Мантра про все что я не понимаю, то есть устаревшая технология, тут не прокатит!

[sdy_moscow]

Че-то злые Вы все сегодня. Нет бы помочь советом.

[Nikita Devyatyarov]

15 часов назад, Saab95 сказал:

А если мы планируем использовать ONT от ZTE, конкретно F660, нам какой класс создавать?



15 часов назад, Saab95 сказал:

Что мы имеем на управлении онушкой? Где она тут принимает IP по DHCP, где настраивается что надо работать не в режиме pppoe, а в режиме dhcp?

Добрый день!



Это первоначальная настройка OLT, где описано использование минимальных настроек для работы OLT в паре с 1G SFU ONU, например F601



Повторюсь, дополнительно были выполнены следующие настройки на Вашем OLT:



pon
  onu-type ZTE-F660-WIFI gpon description 4ETH,2POTS,WIFI
  onu-type-if ZTE-F660-WIFI eth_0/1
  onu-type-if ZTE-F660-WIFI eth_0/2
  onu-type-if ZTE-F660-WIFI eth_0/3
  onu-type-if ZTE-F660-WIFI eth_0/4
  onu-type-if ZTE-F660-WIFI pots_0/1
  onu-type-if ZTE-F660-WIFI pots_0/2
  onu-type-if ZTE-F660-WIFI wifi_0/1
  onu-type-if ZTE-F660-WIFI wifi_0/2
  onu-type-if ZTE-F660-WIFI wifi_0/3
  onu-type-if ZTE-F660-WIFI wifi_0/4
  uncfg-onu-display-info model sn pw
onu-profile gpon line 1000mb
  fec upstream
  tcont 1 name T-INET profile UP-1000Mb
  gemport 1 name G-INET tcont 1



  onu 1 type ZTE-F660-WIFI sn **
  onu 1 profile line 1000mb



interface gpon-onu_1/1/1:1
  service-port 1 vport 1 user-vlan 1 vlan 1



pon-onu-mng gpon-onu_1/1/1:1
  flow mode 1 tag-filter vlan-filter untag-filter discard
  flow 1 pri 0 vlan 1
  gemport 1 flow 1
  switchport-bind switch_0/1 iphost 1
  ip-host 1 dhcp-enable enable ping-response enable traceroute-response enable
  vlan-filter-mode iphost 1 tag-filter vlan-filter untag-filter discard
  vlan-filter iphost 1 pri 0 vlan 1
  dhcp-ip ethuni eth_0/1 from-onu
  dhcp-ip ethuni eth_0/2 from-onu
  dhcp-ip ethuni eth_0/3 from-onu
  dhcp-ip ethuni eth_0/4 from-onu



PS: жирным выделил значения, которые нужно поменять в соответствии с Вашим VLAN

[Saab95]

13 часов назад, satboy сказал:

А может глядя на страдания Saaba - Мikrotik не выдержит и выпустит OLT? На выставках они втихаря говорили про работу в этом направлении, но когда ждать - молчатли как партизаны...

В ближайшее время не выпустят. Там проблема встала в том, что реализовать свой проприетарный интерфейс они могут, но тогда не будет совместимости с другими вендорами, вон как тот же UBNT сделал - получилось дорого, а никто не покупает. А подогнать стандарты GPON под стандартное управление через винбокс это долго, поэтому в ближайшие год-два пона от микротика не будет.



12 часов назад, TriKS сказал:

Берите Ман и читайте. Синтаксис разнится, но смысл остаётся тем же.

Вы же говорили знаете все, можете ссылку на файл и страницу, где описывается как настроить схему влан на onu, или ссылку на файл и страницу, где описываются команды управления интерфейсами на ONU? Я даже в старых мануалах, где по русски все написано и с картинками, такой схемы не нашел.



12 часов назад, TriKS сказал:

Да не надо они никому. Те кто юзает сии девайсы умеют не только мышкой в винбоксе клацать, да. А ещё знают как что работает и могут заснифать трафик для понимания работы отдельных опций.

МТС использует ZTE на доступ. Только люди, которые там работают, вообще ничего не настраивают. Все что они делают на новом устройстве, это IP управления прописывают, дальше их система управления подхватывает OLT и все остальное уже работает по командам из биллинга. Руками там никто ничего не настраивает. А в консоле тыкают лишь малые провайдеры, которым нужно штук 10-20 таких станций.



12 часов назад, TriKS сказал:

Ну и собсно главный вопрос. Зачем вам устаревшая технология вдруг впала? Помнится вы в теме про пон восхваляли Элтекс и унижали остальных )))) Берите то что восхваляли и пльзуйте.

Я Элтекс восхвалял тем, что у него есть веб интерфейс, в котором все удобно и быстро настраивается. Что бы добавить нового абонента надо 10 раз мышкой щелкнуть. И то, что у него можно оборудование и онушки без оплаты под гарантийное письмо получать. А теперь у них последнее время постоянно нет клиентских устройств, приходится чуть ли не месяцами ждать.



11 часов назад, AlexPan сказал:

Научиться управлять Huawei OLT методом тыка идея гиблая. Там надо сначала документацию читать и желательно начинать с концепции. Вся документация есть на сайте. Мантра про все что я не понимаю, то есть устаревшая технология, тут не прокатит!

Что бы чему-то научиться, нужно хотя бы посмотреть примеры реализаций стандартных схем работы. Если брать конкретно ZTE, то у него есть OLT, где надо сделать некоторые настройки, и есть ONU. И получается так, что в мануалах указано что надо создать профиль ону, профиль влана, добавить онушку по серийнику и добавить порты управления этой онушки. И если добавляется вторая онушка, то надо опять добавить профиль влана и т.п. А когда заходишь в ONU, оказывается, что профиль управления онушки не применился, и в ней тоже нужно указать номер влана. А как там указать номер влана, если установщик его еще не знает, и вообще знать не должен.



С другой стороны, это же типовое оборудование, и если надо делать тупую задачу по подключению и подключению абонентских устройств, то достаточно только копипастить настройки и все будет работать, единственное, где тут могут пригодиться знания и опыт, это в поиске возникающих проблем, когда что-то перестало работать и надо понять почему.



А проблема возникла по причине, что устройство поставляется с прошивкой 2.1.0, а на просторах интернета почти все выложено для линейки первой версии прошивок, а на 2.1.0 даже мануала нет. А когда мы обратились в ZTE там сказали, что дистрибьюторы должны заниматься первоначальной поддержкой пользователей, предоставлять инструкции и документацию, и помогать с внедрением. Если НАГ продает ZTE, значит он дистрибьютор, а значит должен предоставлять такую поддержку.



4 часа назад, Nikita Devyatyarov сказал:

Повторюсь, дополнительно были выполнены следующие настройки на Вашем OLT:

В вашем примере пропущены команды на добавление ONU, и, по сути, он не работает. В поддержке вы писали что сетевые порты на OLT выключены, они были выключены что бы не забивать маками таблицу маков, и на выключенных портах команда show mac должна была показать мак клиентского устройства, однако этого не происходило. Кроме всего ONU не применила настройки WAN интерфейса, и даже при ручной установки нужного режима и влана, трафик до нее не проходил и в маках она не появлялась.

[[anp/hsw]]

32 минуты назад, Saab95 сказал:

Кроме всего ONU не применила настройки WAN интерфейса, и даже при ручной установки нужного режима и влана, трафик до нее не проходил и в маках она не появлялась.

А это точно ONU, купленая напрямую у ZTE, а не залоченый под какого-то оператора образец?



[Saab95]

18 минут назад, [anp/hsw] сказал:

А это точно ONU, купленая напрямую у ZTE, а не залоченый под какого-то оператора образец?

Я, конечно, читал в инете темы про то, что на разных прошивках и ревизиях есть некие странности. Но есть следующие клиентские (ревизии и точные версии прошивки не скажу сейчас):



1. F660 заводская, у нее в настройках WAN можно выбрать влан тег, антег и вообще без влана.

2. F660 заводская, у нее в настройках WAN нужно обязательно указывать номер влана, тег и т.п. настроек нет.

3. F660 китайская, все на иероглифах.

4. F660 китайская с международной прошивкой.

5. F660 от МГТС, у нее, по сути, все отличие лишь в том, что в настройках уже указаны данные для телевидения и сервера авторизации (но там указан IP адрес и пока устройство доступ в сеть не получит, не должно никак влиять на работу).

[[anp/hsw]]

1, 2 и 4 должны работать. Остальные - хз. МГТС может не работать, у них там особые настройки.



[AlexPan]

Ребят, а идите из этой темы нафиг! Ничего личного, но читать как saab публично ананизмом занимается вообще не интересно. Если есть что про ZTE или Huawei PON, милости прошу! А про saab не интересно! Не хочет человек маны читать, не надо. А народу мозг засерать можно и в другом месте!!! Я эту тему сделал под совсем другую тематику. Проявите толику уважения к тем, кто следит за этой темой!!!

[TriKS]

2 часа назад, Saab95 сказал:

Вы же говорили знаете все, можете ссылку на файл и страницу, где описывается как настроить схему влан на onu, или ссылку на файл и страницу, где описываются команды управления интерфейсами на ONU? Я даже в старых мануалах, где по русски все написано и с картинками, такой схемы не нашел.

То что вы не можете найти ман и решить свою проблему - не моя проблема.

2 часа назад, Saab95 сказал:

Я даже в старых мануалах, где по русски все написано и с картинками, такой схемы не нашел.

Вы даже не нашли новый мануал(2.1.0), который в сети гуляет не первый год. О чем дальше можно говорить?

2 часа назад, Saab95 сказал:

МТС использует ZTE на доступ. Только люди, которые там работают, вообще ничего не настраивают. Все что они делают на новом устройстве, это IP управления прописывают, дальше их система управления подхватывает OLT и все остальное уже работает по командам из биллинга. Руками там никто ничего не настраивает. А в консоле тыкают лишь малые провайдеры, которым нужно штук 10-20 таких станций.

И что? У меня тоже самописное решение. Вы же можете прикрутить себе NMS от ZTE. Все ваши боли от ваших рук и головы.

2 часа назад, Saab95 сказал:

Я Элтекс восхвалял тем, что у него есть веб интерфейс, в котором все удобно и быстро настраивается. Что бы добавить нового абонента надо 10 раз мышкой щелкнуть. И то, что у него можно оборудование и онушки без оплаты под гарантийное письмо получать. А теперь у них последнее время постоянно нет клиентских устройств, приходится чуть ли не месяцами ждать.

1) У меня вообще клацать ничего не надо. Монтажник включил ОНУ. Пока документы заполнил(скрипт работает раз в 5 минут) - ону зарегалась и выдался гостевой IP. Затем кабинет, активация учетки и все. А вы фапайте дальше.

2) У нас в Укриане высылают тоже без оплаты крупные поставщики, с которыми работаю. Отсрочку дают, когда надо, а денег свободных - нет. Не ново вовсе. И Элтекс тут не первопроходец.

3) А теперь вы вкакались и столкнулись с обычный проблемой недопроизводства и доставки с заводов во время КОВИД-19. Тоже ничего нового.

Поэтому я так и не понял, почему Элтекс впереди планеты всей по вашим рассуждениям ))))

2 часа назад, Saab95 сказал:

С другой стороны, это же типовое оборудование, и если надо делать тупую задачу по подключению и подключению абонентских устройств, то достаточно только копипастить настройки и все будет работать, единственное, где тут могут пригодиться знания и опыт, это в поиске возникающих проблем, когда что-то перестало работать и надо понять почему.

Ок. Как создать влан на Микроте и накинуть на порты? А как это сделать на циске? Так же типово? А на DELL Force? А на джуне? А всего-то нужен влан и теги на порты. Каждый вендор реализовывет по разному. И это прекрасно известно бывалым. А вот админу некрика - в диковинку. С чего вдруг?

Edited July 22, 2020 by TriKS
