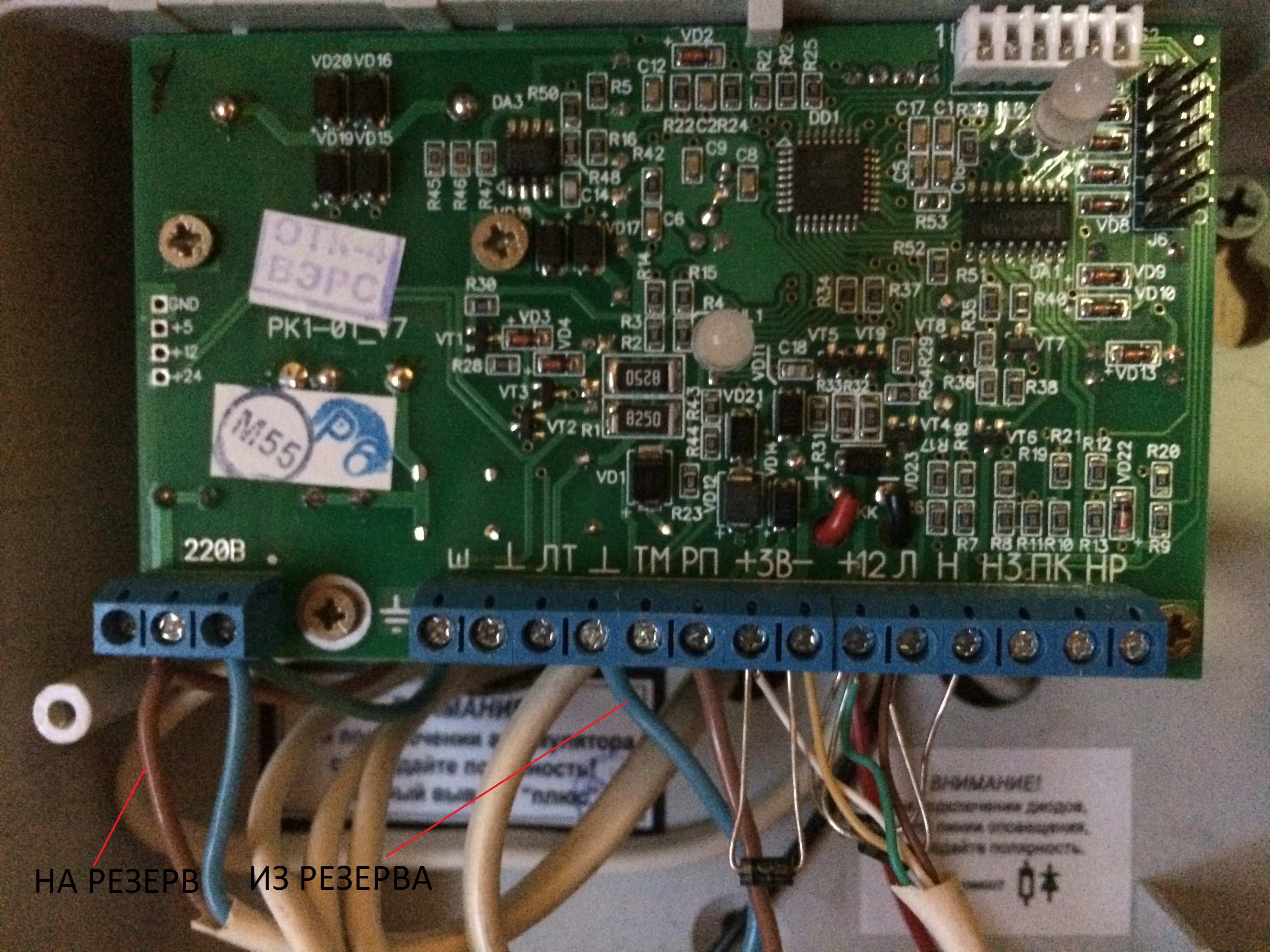

Ольга000 Posted January 11, 2017 Posted January 11, 2017 (edited) Доброго времени суток, дорогие специалисты! Вэрс ПК1-01 установлен как система оповещения при пожаре в мобильном вагоне. Вообщем я геолог и мне надо чтобы эта система заработала, я плохо понимаю данное устройство. в данный момент к нему подключено питание, звуковое оповещение, световая индикация с улицы. Проблема :при включении лампочка тревоги/пожара мигает красным-зеленым и на улице соответственно. и надо еще как-то подключить 2 датчика дыма к ней. провода с них уже выведены, куда их втыкать? Пытаюсь по схеме что нибудь сделать, все приводит ужасному пищанию, морганию и т.д. Питание идет с розетки и уходит на РЕЗЕРВ 12/2 У1, но в нем не установлен аккумулятор, так что на провода с него можно наверно не обращать внимания. Вот схема подключения http://www.verspk.ru/files/flib/338.jpg Edited January 11, 2017 by Ольга000 Вставить ник Quote
Stahlhammer Posted January 12, 2017 Posted January 12, 2017 Плюс от извещателей подключаете к разъему ШС, минус на ОБЩ. Также не забудьте проверить сопротивление шлейфа - должно быть 7,5 кОм После чего следуйте разделу "порядок установки" в паспорте прибора и запустите его. Вставить ник Quote
Ольга000 Posted January 13, 2017 Author Posted January 13, 2017 на 1и2 ИП подключены. включаю сначала сирена и мигание на улице секунды через 3-4 потом мигание на Вэрсе - мигает сеть зеленый-красный-зеленый-красный, через секунды 2 на улице все выключается, и еще секунды через 2 на Вэрсе сеть становится зеленой. пожар не загорается вобще. ИП мигают раз в 5 сек, а не в 30 сек как по паспорту, при поднесении дыма ИП загораются красным цветом но звука никакого, лампочка на ВЭРСе не работает и светоиндикации на улице тоже нет. Пробовала программировать - светоиндикация правильная, вроде все шло по инструкци, после окончания убрала все перемычки, ничего не поменялось при включении. Пробовала сделать имитацию ключа, так как его нет - замыкала контакты ТМ и общий - реакции никакой. Вставить ник Quote

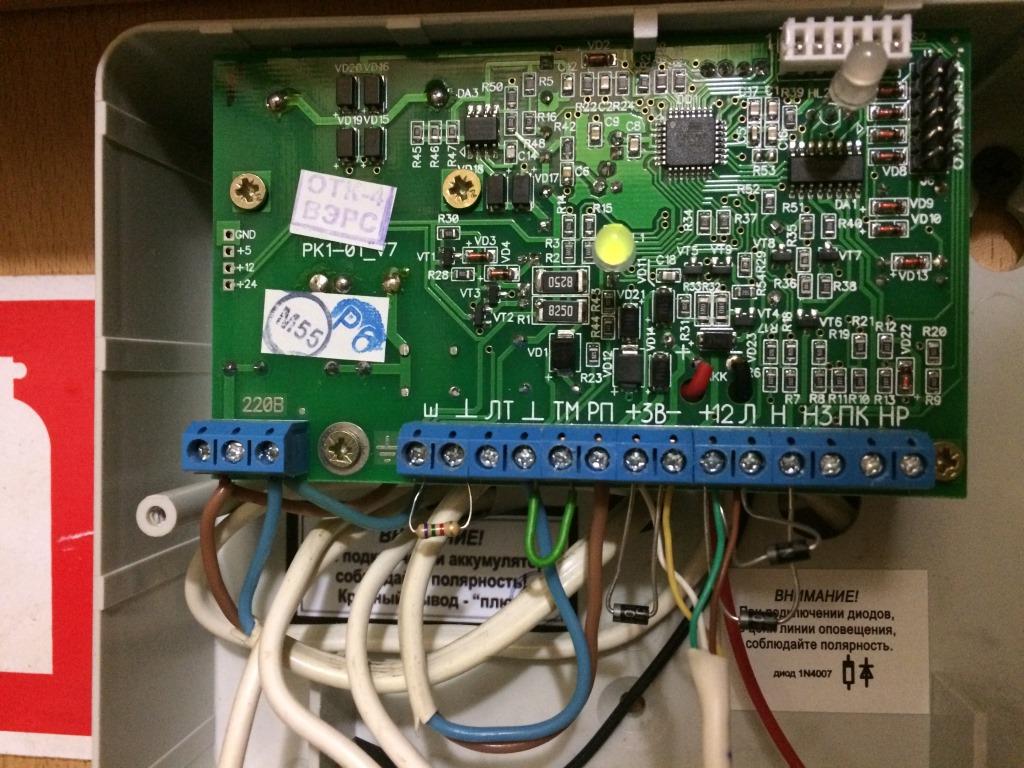

Ольга000 Posted January 13, 2017 Author Posted January 13, 2017 вот фотка с сопротивлением в 7.5кОм вместо ИП Вставить ник Quote
Stahlhammer Posted January 13, 2017 Posted January 13, 2017 на 1и2 ИП подключены. включаю сначала сирена и мигание на улице секунды через 3-4 потом мигание на Вэрсе - мигает сеть зеленый-красный-зеленый-красный, через секунды 2 на улице все выключается, и еще секунды через 2 на Вэрсе сеть становится зеленой. пожар не загорается вобще. ИП мигают раз в 5 сек, а не в 30 сек как по паспорту, при поднесении дыма ИП загораются красным цветом но звука никакого, лампочка на ВЭРСе не работает и светоиндикации на улице тоже нет. Пробовала программировать - светоиндикация правильная, вроде все шло по инструкци, после окончания убрала все перемычки, ничего не поменялось при включении. Пробовала сделать имитацию ключа, так как его нет - замыкала контакты ТМ и общий - реакции никакой. Сбросьте прибор в заводские установки, сконфигурируйте в пожарный режим, с управлением внешним ключом (не ТМ) После чего следует проверить шлейф на предмет КЗ. Вставить ник Quote
Ольга000 Posted January 13, 2017 Author Posted January 13, 2017 сбросила до заводских установок, установила управление выключателем пункт 7 и 11 в таблице 7 http://www.verspk.ru/files/flib/1148.pdf . включила после реакции никакой, все также. всмысле провода которые подходят к ВЭРСу с ИП на КЗ проверить? прозвонкой проверяла, все норм Вставить ник Quote
