IP на 2 Bridge настройка на резервный канал

Здравствуйте, форумчане!

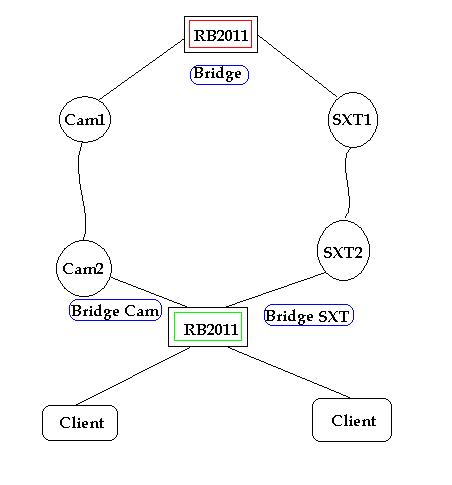

Есть такой вопрос: имеется Mikrotik RB2011iL, в нем есть два канала, 1 - построен на двух линках из Cambium ePTP1000, 2 - на двух SXT. Соответственно, есть несколько Ether-интерфейсов, куда подключены эти два линка и по них бегает трафик к клиентам на два сектора. Созданы два бриджа, в 1 - ether-интерфейс c Cambium ePTP1000, во 2 - ether-интерфейс с SXT. В IP/Addresses прописан адрес на бридж с Cambium. Если линк с Cambium падает, второй работает, но на сам RB2011iL не попадешь. Можно ли прописать еще один IP на второй бридж с SXT и не будет ли тут конфликта или петли? Рисую элементарную схему. Есть RB2011 (красный) - провайдер, к нему кабелем подключены Cambium (Cam1) и SXT1, которые находятся в одном Бридже. Cam1 и SXT1 соединяются по радио с Cam2 и SXT2, которые кабелем подключены ко второму RB2011 (зеленый), но находятся в разных бриджах (Bridge Cam и Bridge SXT), чтобы не было петли. Как писал раньше, IP назначен на Bridge Cam (это основной линк). Если этот линк падает, мы руками перебрасываем SXT2 в Bridge Cam. Но, чтобы попасть на сам RB2011 (зеленый), нужно с другого провайдера поднимать VPN, и с соседнего клиента к RB2011 пытаться ломиться на него, чтобы внести изменения и поднять линк на SXT. Схема, возможно, дурацкая, не я делал. Но хочется как-то настроить все, чтобы не было гемора с входом на RB2011 и ручной правки. Что можете посоветовать?

post-139276-078701300 1483084383_thumb.jpg

Edited by GamenKo

Share this post


Link to post
Share on other sites

Что можете посоветовать?

Для начала отрисовать схему подробнее. Указать интерфейсы, IP-адреса и маски, направления трафика, прописанные маршруты.

Edited by nkusnetsov

Share this post


Link to post
Share on other sites

Для начала отрисовать схему подробнее. Указать интерфейсы, IP-адреса и маски, направления трафика, прописанные маршруты.

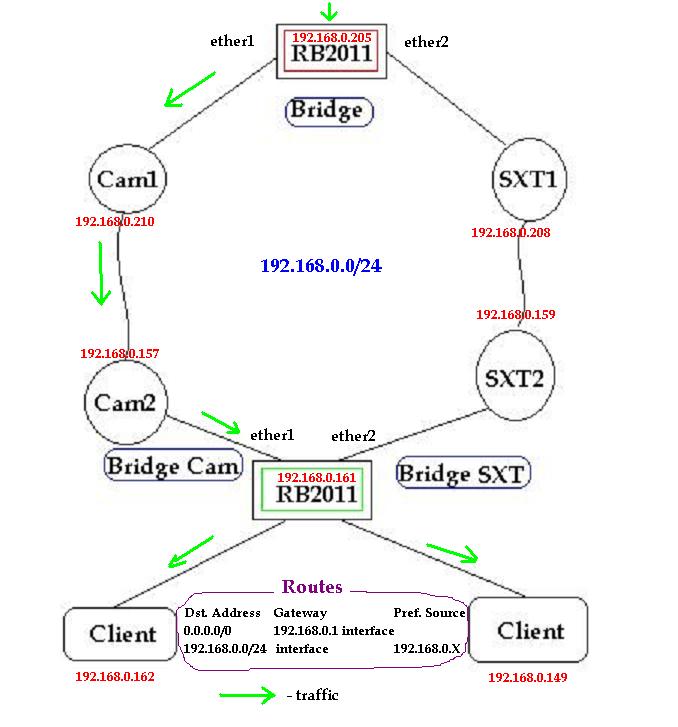

Ну как-то так. Маршрут у всех одинаков.

post-139276-063829700 1483699837_thumb.jpg

Share this post


Link to post
Share on other sites

Для начала отрисовать схему подробнее. Указать интерфейсы, IP-адреса и маски, направления трафика, прописанные маршруты.



Ну как-то так. Маршрут у всех одинаков.

post-139276-063829700 1483699837_thumb.jpg



можно прописать статику, можно сделать ospf для сети управления с 2-мя маршрутами и разными костами

Share this post


Link to post
Share on other sites

Собиравший эту схему был жестко укурен, либо в никогда не понимал как работает связность L2.

но находятся в разных бриджах (Bridge Cam и Bridge SXT), чтобы не было петли.

Чтобы небыло петли есть ( r )stp. CAM2 и SXT2 садим в один бридж, и запускаем ( r )stp на обоих 2011 на этих бриджах.

Приоритет выбора основного/запасного линка будет cost. Линк будет включаться/отключаться автоматически.

Edited by nkusnetsov

Share this post


Link to post
Share on other sites
