Помощ начинающему

[fatalyst]

Всех приветствую. Так уж сложилось, что человек который занимался нашими ВОЛС уволился и за него оставили меня. Со сваркой знаком, делал, знаю, читал. Но не все. В технических тонкостях использования рефлектометра, слабо ориентируюсь. Вот и хотелось бы уточнить пару моментов.

Есть у нас одна трасса, уложенная китайским дерьмовым кабелем. 75 км. Морозы у нас зимой лютые бывают. И вот, при падении температуры ниже 27-30 градусов ниже нуля, пропадает связь. Как только температура поднимается выше этой отметки, связь востанавливается. Отсюда вывод - при замерзании, натягивается кабель, и жилы внутри начинают тянуть волокно в муфте и закусывает в касете. Естественно воткнувшись прибором в линию дабы измерить характеристики я вижу лишь ломаную кривую по всей трассе и результат длинны -17м или -0,3м. То есть при таком раскладе и не имею представления на каком отрезке и накаком километре проблема, дабы устранить ее. Поэтому приходится ждать оттепели. Прибор наш называется - FOD7302. Хочу определииться, хороший ли это агрегат, что он может и можно ли с помощю него определить приблизительное место на трассе где залом. Скрины данной проблемы пока не могу предоставить. Но очень хотелось бы увидеть мнение экспертов в данном вопросе.

[Serejka]

А не пробовали магарыч поставить человеку, который уволился дабы рассказал нюансы?

[kirill bezrukavnikov]

у вас или патчкорд которым в линию реф включаете - битый, либо косяк в самом ближнем кроссе к рефу. ну и да, рефлюку надо вбить параметры вашего кабеля (затухание дб/км) для того чтоб он нормально показывал... найдите инструкцию на реф (их в гугле полно) и выставите параметры импульса на необходимую вам длинну промера (на коротком импульсе вы длинную трассу не померяете и наоборот...)

[fatalyst]

у вас или патчкорд которым в линию реф включаете - битый, либо косяк в самом ближнем кроссе к рефу. ну и да, рефлюку надо вбить параметры вашего кабеля (затухание дб/км) для того чтоб он нормально показывал... найдите инструкцию на реф (их в гугле полно) и выставите параметры импульса на необходимую вам длинну промера (на коротком импульсе вы длинную трассу не померяете и наоборот...)

Патчкорд менял, замеры с первого кросса делаю. Параметры выставлял. Но я вас понял. Пройдусь еще разок по всем пунктам, чудес не бывает. Видимо что то упускаю :) Спасибо большое. :)

Edited December 27, 2016 by fatalyst

[dmvy]

может вода в муфте? лед сжимает гильзы с волокном и происходит затухание. на рефлектограмме эта ступенька должна быть видна. конечно обязательно выставить длину линии при замере и выключить источник сигнала на дальнем конце

[fatalyst]

может вода в муфте? лед сжимает гильзы с волокном и происходит затухание. на рефлектограмме эта ступенька должна быть видна. конечно обязательно выставить длину линии при замере и выключить источник сигнала на дальнем конце

Вот вода в муфте очень вероятна. Есть несколько участков брошеных как попало. Делали через жопу на отъе...ь, а мне теперь мучайся, еще и на кабеле сэкономили.

[kirill bezrukavnikov]

3 и 17 метров - это прям рядом с рефом... если патчик меняли - косяк либо в кроссе либо в месте вывода оптокабла наружу помещения... топикстартер, распишите что у вас за узел где реф ставите.. ну и да - мерять рефом не "темное волокно" - садизм, ибо можно пожечь и реф и оборудование.



самый правильный вариант понять что и как - найдите исправную нитку известной длинны и такого же "говнокабеля" и померяйте ее рефом. зная ее фактическую длинну - подстройте реф так чтобы показания совпадали, вы его откалибруете под данный кабель. и не поленитесь найти компенсационную катушку для рефа - без нее вы НЕ отловите косяк в ближнем к вам кроссе - у вашего рефа большая "мертвая зона" согласно мануалу изготовителя.



и рефлюк по дефолту, без аналитики вам так и покажет картинку с ломаной кривой... далее либо с компа либо средствами рефа проводите анализ рефлектограммы, и вам выдается список где и какой дефект волокна обнаружен. имея на руках данные кабельной трассы (как идет ваша магистраль и где всякие муфты етц) и расшифровку данных рефа - пилите в точку с траблом и устраняете косяк.

[Барагоз]

Отсюда вывод - при замерзании, натягивается кабель, и жилы внутри начинают тянуть волокно в муфте и закусывает в касете.

Неправильный вывод. При замерзании натягивается трос, а волокно остается прежней длины и выползает в кассеты волной. У нас тоже есть такие линии из монотуба, по 4-6 дБ потерь на кассету) Буквально пару дней назад в минус 40 с аналогичной проблемой разбирался)

[Tosha]

Тут еще надо учесть, что пропадание линка зависит от частоты.

Линк может пропасть, а рефлектометр может обрыва и не показать если они работают на разных длинах волн.

[fatalyst]

3 и 17 метров - это прям рядом с рефом...

Уточню. Я написал -17(минус) и -0,3(минус)

Но это уже не суть важно. Так, для справки.

Самое смешное, что в этой трассе 8и жильник. И из всех восьми жил живы какраз те, которые мы используем две.. Мой предшественник поленился устранить повреждения на остальных жилах в свое время. :)) В общем я понял что да как. Буду постепенно устранять косяки. Спасибо за ответ.

[kirill bezrukavnikov]

а минус - это вообще глюк связанный с тем что у вас не те пареметры в рефе заданы...

[fatalyst]

Не много разобравшись с вопросом, выставил необходимы параметры замера в режиме Эксперт. Результат однозначней чем было до этого. Замеры двух живых жил. Что скажут эксперты судя по скринам. Самому мне еще многому предстоит научится и рпактиковать. Уж простите за тупизну вопросов.

Edited January 9, 2017 by fatalyst

[AN111]

Не много разобравшись с вопросом, выставил необходимы параметры замера в режиме Эксперт. Результат однозначней чем было до этого. Замеры двух живых жил. Что скажут эксперты судя по скринам. Самому мне еще многому предстоит научится и рпактиковать. Уж простите за тупизну вопросов.



Измеряйте на 1550,

длительность импульса не менее 1ms (1-2.5-5 ms),

время измерения побольше (1-3 мин.),

длина трассы - от 100км

[fatalyst]

Измеряйте на 1550,

длительность импульса не менее 1ms (1-2.5-5 ms),

время измерения побольше (1-3 мин.),

длина трассы - от 100км

Вот это спасибище! Буду пробовать.

[[anp/hsw]]

А также скидывайте рефлектограммы в электронном виде (*.sor), чтобы все могли открыть их на своих огромных мониторах и посмотреть более детально. На экранчике рефлектометра 640x480 просто ничерта не видно нормально.



А еще можно померять очень долго (1 час, 15 минут или сколько максимум у рефлектометра) на минимальном импульсе. Это позволит хорошо увидеть начало трассы.

[fatalyst]

' timestamp='1483978422' post=1360608]

А также скидывайте рефлектограммы в электронном виде (*.sor)

что то я не нашел на этом форуме как добавлять файл в сообщение. Ссылку только с какого нибудь файлообмена.

[Andrei]

' timestamp='1483978422' post=1360608]

А также скидывайте рефлектограммы в электронном виде (*.sor)

что то я не нашел на этом форуме как добавлять файл в сообщение. Ссылку только с какого нибудь файлообмена.

Под окошком, где пишите ответ, есть кнопка "Выберите файл" и затем "Загрузить"

[fatalyst]

Чет какие то сложности постоянно на этом форуме. Никогда не сталкивался с подобными. Отдельно файлы не дает загружать, архивом сложил, тоже не дает. И ограничение по количеству сообщений в сутки... Тоже несколько печалит.

Edited January 10, 2017 by fatalyst

[fatalyst]

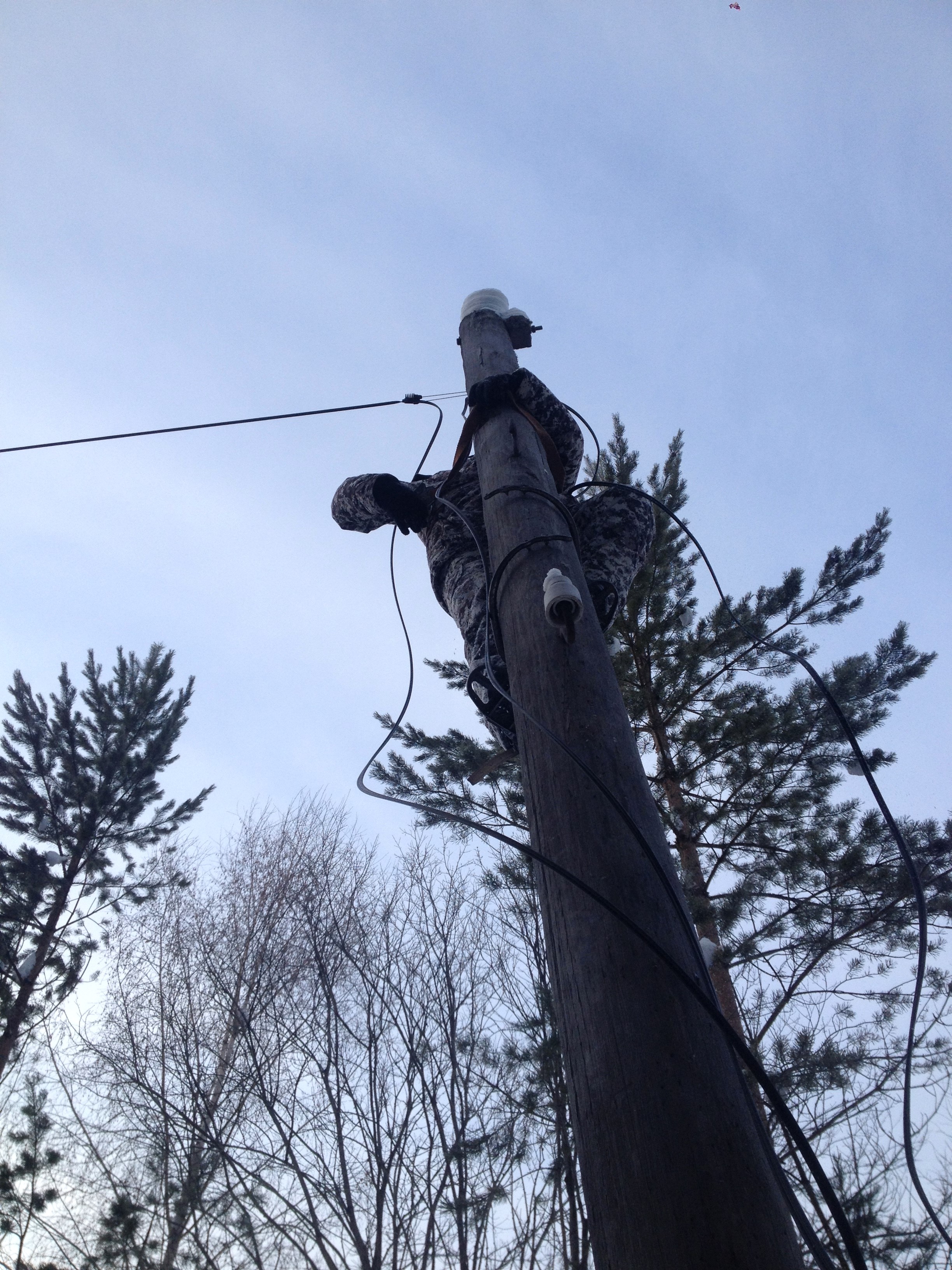

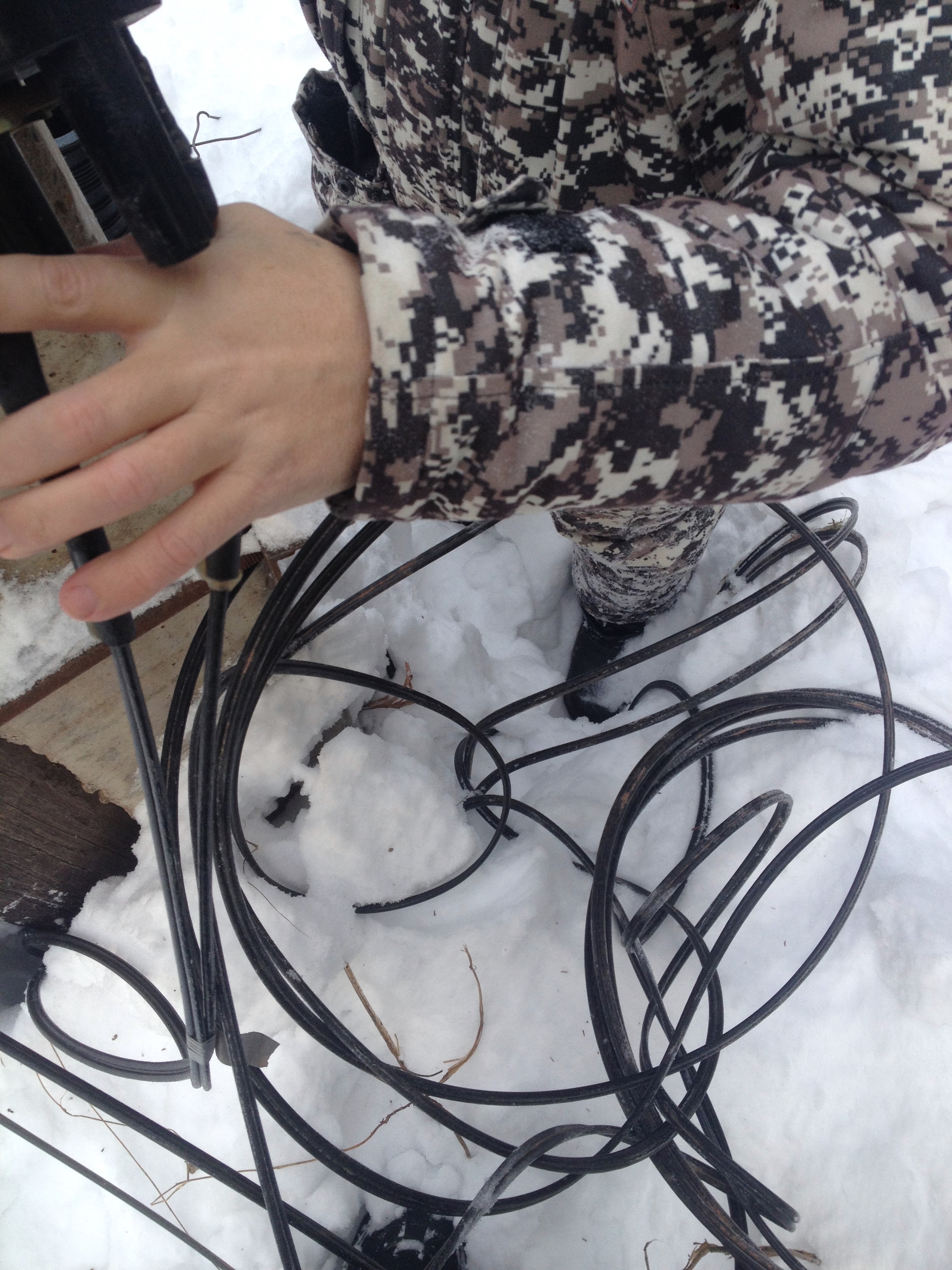

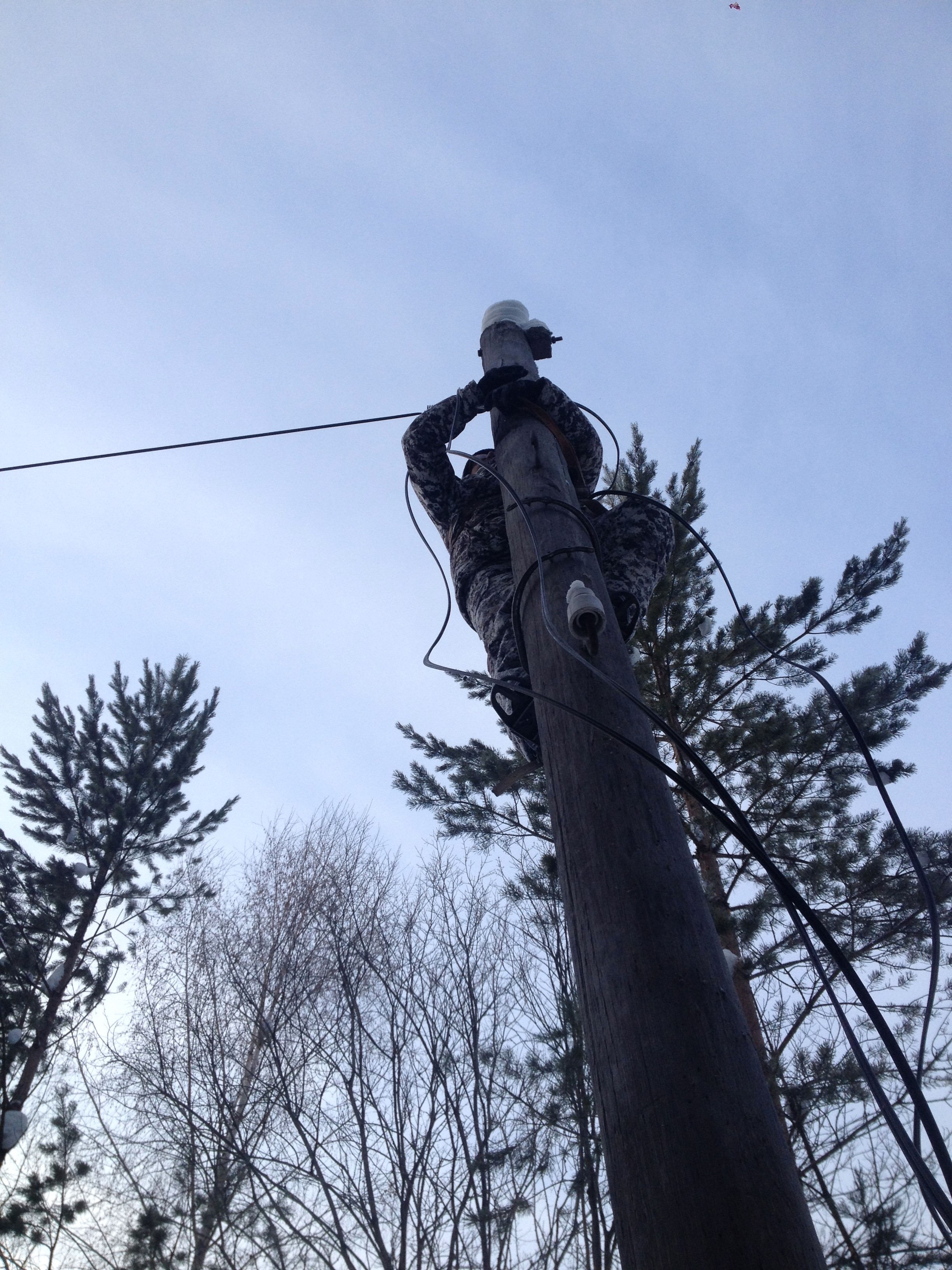

В общем по вашим советам уважаемые форумчане, выставил нужные параметры для замера. Нашлось место залома кабеля. Прибыли мы на место по указанному километражу и увидели смешную картину :)) Предположительно сахатый или медведь, сибирские обитатели местных лесов, зацепили кабель уж неизвестно каким таким чудесным образом и поволокли весь запас что висел на столбе, в лес. Тащили пока кабель не закончился суди по всему. Весь запас был скукожен и перегнут в сотне мест. Уложить обратно не представилось возможным т.к на улице -37. Уложили кабель как смогли, более мение аккуратно дабы не сломать на морозе. Ну еще один момент есть не приятный. В натяжителе кабель сплющило.

Фото отчет прилагается. Ракурсы не много не удачные т..к. вокруг сугробы по пояс.

[kirill bezrukavnikov]

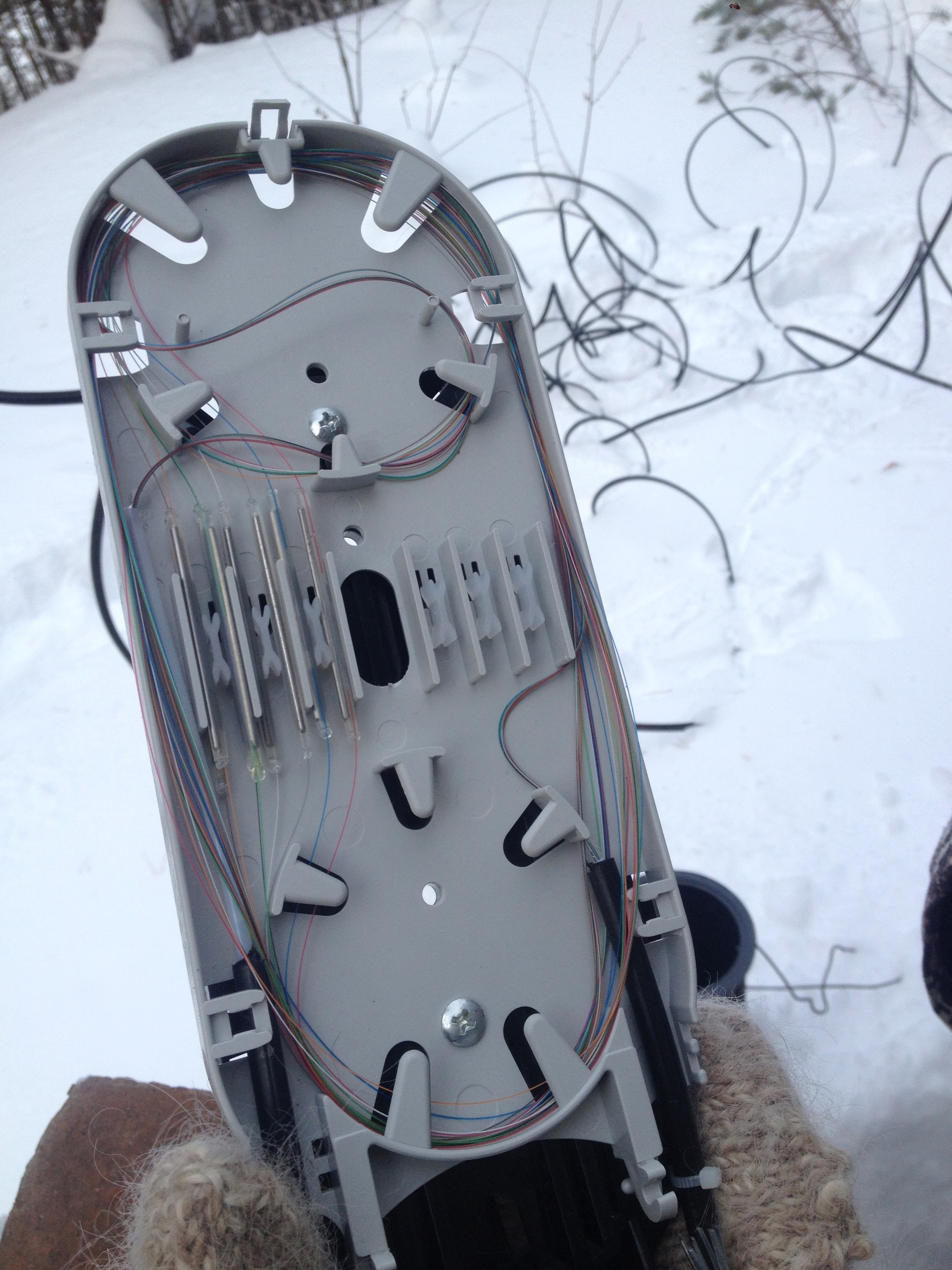

на будущее - я бы не стал укладывать волокна с таким мелким радиусом в кассету, это приводит к потерям. и либо у вас выдавило стекло в муфту, либо предыдущий сварщик сильно жопорук был... правый кабель в кассете - волокна почти заломаны.

[fatalyst]

на будущее - я бы не стал укладывать волокна с таким мелким радиусом в кассету, это приводит к потерям. и либо у вас выдавило стекло в муфту, либо предыдущий сварщик сильно жопорук был... правый кабель в кассете - волокна почти заломаны.

Да, я согласен с тобой. И да, укладывали и варили не опытные ребята. Это одна из первых трасс. Буду учитывать их ошибки и ваши замечания.

Edited January 13, 2017 by fatalyst

[kirill bezrukavnikov]

и пинайте монтажей на предмет правильной разделки сплайса - внешняя оболочка обязана быть закреплена, модуль - также. для облегчения крепления модуля - пара витков изоленты на него в точке крепления стяжкой - Вас спасут. в обед до дома доберусь - пошукаю что мы варили, кину фотки...

[fatalyst]

Привет всем в очередной раз.

Озадачил меня мой шеф на досуге. Говорит, мол прочитал где то в сети, какую то статью о том, что волокно имеет срок службы и со временем мутнеет. Срок службы примерно 20-25 лет. После этого срока необходимо менять магистраль. Но суть не в этом. Это от части так и есть. Так вот озадачил он меня тем, что нужно замерить текущее состояние волокон некоторых наших магистралей. Я даже как то растерялся что ему ответить. Возможно ли как то выявить просадки в волокне на текущий момент и через время повторными замерами увидеть что волокно действительно мутнеет и теряет свои свойства со временем. Бредово как то звучит! Бррр! :)))

Единственное что я смог на тот момент сказать, так это то, что замеры сделать можно, но они ни как не покажут мне подсела магистраль или нет. :))) Я смогу увидеть только изгибы волокон, места сварки и прочие косяки. А как опеределить то что он просит - ума не приложу.

Попахивает идиотией, но хоть поржоте если что не так :)))

Edited February 20, 2017 by fatalyst

[EShirokiy]

fatalyst, замерить уровень сигнала по активным волокнам, потом сравнивать показатели.

[kirill bezrukavnikov]

исходные параметры волокна вы знаете, длину трассы тоже, количество муфт, загибов и потери на них рефом увидите. полное затухание трассы Вам реф покажет, далее простая арифметика которая даст возможность оценить насколько состарено волокно. если посчитанные параметры Db/км отличаются от паспортных - либо искать проблемные места и устранять либо замена всей трассы.



стекло действительно деградирует, но сильнее всего это видно на участках которые подвержены вибрациям, утоплению, перегреву итд. если у вас такого на трассе нет - не парьтесь.
