Питание UPSа фаза-фаза

На колодке подключения UPSа к внешнему пианию разъемы промаркированы вот так:

- L1

- L2/N

- Земля



Зачем это нужно (подключать не ноль-фаза а фаза-фаза) ?

Share this post


Link to post
Share on other sites

Вторая фаза ВМЕСТО нуля подключается, в том то и дело. Две фазы с разных источников без нулей - рабооать не будут.

Мне кажется тут что-то в сторону трансформаторов треугольником, но UPS однофазный. Подключил ноль-фаза но вот мучают меня смутные сомнения, что этот вариант для тех, у кого нет второй фазы, а если она есть то лучше L1, L2 подключать, иначе зачем такую схем вообще предусматривать. Но вот придумать почему это лучше - я так и не смог.

Share this post


Link to post
Share on other sites

На колодке подключения UPSа к внешнему пианию разъемы промаркированы вот так:

- L1

- L2/N

- Земля



Зачем это нужно (подключать не ноль-фаза а фаза-фаза) ?

Это для диких стран, где



L1 110v относительно N/PE земли

L2 110v относительно N/PE земли

Share this post


Link to post
Share on other sites

На колодке подключения UPSа к внешнему пианию разъемы промаркированы вот так:

- L1

- L2/N

- Земля



Зачем это нужно (подключать не ноль-фаза а фаза-фаза) ?

Это для диких стран, где



L1 110v относительно N/PE земли

L2 110v относительно N/PE земли

забыли дописать - L1 относительно L2 220v ;)

Share this post


Link to post
Share on other sites

меня терзают смутные сомнения, что в бензогенераторах массовых нуля как бы тоже нет, чистого по крайней мере, индикаторная отвёртка по показывает фазу на обоих контактах... точными измерениями не заморачивался.

Share this post


Link to post
Share on other sites

sheft, так гена гальванически развязана с землёй, что вы хотите.

Share this post


Link to post
Share on other sites

sheft, так гена гальванически развязана с землёй, что вы хотите.

а, точно, спасибо, я уже и забыл что существуют схемы помимо глухозаземлённого нуля... :)

Share this post


Link to post
Share on other sites

меня терзают смутные сомнения, что в бензогенераторах массовых нуля как бы тоже нет, чистого по крайней мере, индикаторная отвёртка по показывает фазу на обоих контактах... точными измерениями не заморачивался.

Нету, при попытке замкнуть один из выходов генератора с его землёй - он просто глохнет или вылетает защита. Поэтому у нас в таких редких случаях езды на генераторе - рвём и нуль и питание. Земля только на стойках остаётся. Спорил я с техдиром, он экспериментировал. У 6квтника рубит защита, мелкие просто глохнут или не заводятся.

Share this post


Link to post
Share on other sites

У 6квтника рубит защита, мелкие просто глохнут или не заводятся.

Измерьте сопротивление L1/L2 - корпус. Сдается мне, что китайцы не захотели делать гальваническую развязку.



Это для диких стран, где



L1 110v относительно N/PE земли

L2 110v относительно N/PE земли

США, например. В дом заводится две фазы из трех, и мощные потребители подключаются к обоим.



забыли дописать - L1 относительно L2 220v ;)

Ну там не то, чтобы 220, фазы на 120 градусов же повернуты.

Share this post


Link to post
Share on other sites

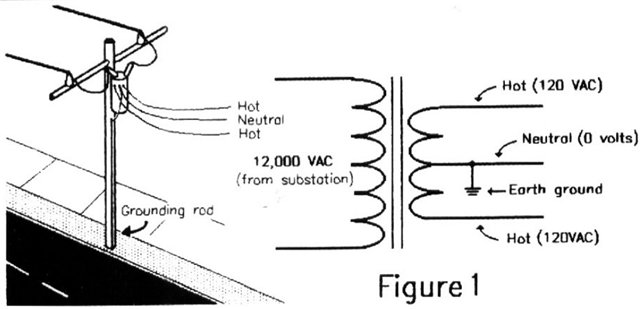

Там 180 градусов между L1 и L2 - поглядите как в Америце сделана подводка к домикам - слабая нагрузка - к одной фазе 120вольт , а все приличной мощности - электроплиты стирашки и прочее как раз L1+L2 оно у них все там на 240.

согласно [NEC- National Electrical Code 2008/2011] стандарты такие:



- 120/240Вольт - Две фазы + нейтраль американцы называют[single phase,3 wire],в основном питают отдельностоящие дома,воздушная подводка.розетки/освещение в домах 120В, а плита/кондиционер на 240 вольт Две фазы + Земля[Ground],правда если есть электроника(в оборудовании) ведут ещё и нейтраль.

Share this post


Link to post
Share on other sites

Там 180 градусов между L1 и L2 - поглядите как в Америце сделана подводка к домикам - слабая нагрузка - к одной фазе 120вольт , а все приличной мощности - электроплиты стирашки и прочее как раз L1+L2 оно у них все там на 240.

Вот сейчас листаю этот NEC и не понимаю, как тогда работают у них трехфазные потребители, какой у них сдвиг фаз-то? Может тогда ткнете в конкретный пункт? есть вот 2013 года: https://www.nfpa.org/Assets/files/AboutTheCodes/70/70-A2013-ROPDraft.pdf



Почитал, действительно, там это не "phases" а "legs", отсюда L1 и L2. Т.е. там понижающий трансформатор 2.4KV/0.2KV однофазный, и цепляется индивидуально на столбе, а заземляется (она же нейтраль) средняя точка вторички.

Share this post


Link to post
Share on other sites

трехфазные потребители как обычно 120 град сдвиг 3 фазы .

Share this post


Link to post
Share on other sites

Вторая фаза ВМЕСТО нуля подключается, в том то и дело. Две фазы с разных источников без нулей - рабооать не будут.



Вообще фазы это L1 L2 L3, если подключить к ним нагрузку в виде UPS то она начнет работать от 380 вольт.

Share this post


Link to post
Share on other sites

Вообще фазы это L1 L2 L3, если подключить к ним нагрузку в виде UPS то она начнет работать от 380 вольт.

Вы серьезно ? Не может быть ))

С Новым Годом )

Share this post


Link to post
Share on other sites

Вторая фаза ВМЕСТО нуля подключается, в том то и дело. Две фазы с разных источников без нулей - рабооать не будут.



Вообще фазы это L1 L2 L3, если подключить к ним нагрузку в виде UPS то она начнет работать от 380 вольт.

еще раз для тех кто в танке, американская система питания... земля и 2 фазы. никаких углов там нет, просто 1фазный транс и вторичная обмотка с земленной серединой.


Share this post


Link to post
Share on other sites

еще раз для тех кто в танке, американская система питания... земля и 2 фазы. никаких углов там нет, просто 1фазный транс и вторичная обмотка с земленной серединой.



Зачем тогда им вообще земля нужна? Врубали бы все от 240 и не заморачивались на переплату за сечение кабелей до своих лампочек.



И тут же появляется еще один вопрос - как же они там теслы быстрой зарядкой заряжают, если она от 3-х фаз работает?

Share this post


Link to post
Share on other sites

Земля нужна за тем, что от 120 вольт стукнет не так сильно, как от 220.



Там, где возможно, они используют 120 вольт. Там, где токи выходят некультурные, там вынужденно применяют 220.



В целом, система выглядит более безопасной. Хотя и несколько переусложнённой.



А тесла... Что тесла... Там зарядка от честных 3х фаз с шагом в 120 градусов. И кабель с хобот слона толщиной. Моторы-то трёхфазные они применяют...

Share this post


Link to post
Share on other sites

быстрая зарядка тесл - постоянным током и берется отдельной цепью , а в европейке еще два контакта за полюс и комутируется специальным образом внутри авто

зарядка там от сети 3 фаз - исключительно на европу и то - не всегда и разъем у европейской теслы отличный от американского

и в большинстве случаев на частных электрозарядках в европе однофазные порты 230в 32а - 7 квт

22 квт очень редко 3 фазные

Share this post


Link to post
Share on other sites
' timestamp='1483511058' post='1358971']

Там 180 градусов между L1 и L2 - поглядите как в Америце сделана подводка к домикам - слабая нагрузка - к одной фазе 120вольт , а все приличной мощности - электроплиты стирашки и прочее как раз L1+L2 оно у них все там на 240.

Вот сейчас листаю этот NEC и не понимаю, как тогда работают у них трехфазные потребители, какой у них сдвиг фаз-то? Может тогда ткнете в конкретный пункт? есть вот 2013 года: https://www.nfpa.org/Assets/files/AboutTheCodes/70/70-A2013-ROPDraft.pdf



Почитал, действительно, там это не "phases" а "legs", отсюда L1 и L2. Т.е. там понижающий трансформатор 2.4KV/0.2KV однофазный, и цепляется индивидуально на столбе, а заземляется (она же нейтраль) средняя точка вторички.



В дома подаются две фазы с сдвигом 180 градусов по 120в от трансформатора с средней точкой. А если третья нужны, то она добавляется вторым трансформатором с неподключеннной средней точкой, включенным относительно одной из фаз. В результате получается третья фаза в 208Вольт! со сдвигом 90 градусов от двух стандартных.Wye-delta.jpg

Edited by Дегтярев Илья
