7206VXR G2 пропускная pps

Reply to this topic

Shans22

Shans22
Posted

Здравствуйте товарищи.

В нашей автономке в качестве бордеров трудятся два старичка - 7206 G2. В бандлах интерфейсных модулей нет, только енджины NPE-G2 со своими тремя гигабитными портами. На обоих по 2Gb оперативки.

Из реализуемых функций - только ipv4 ipv6 bgp-роутинг (несколько fullview), несколько коротких acl на портах, да netflow (не flexible). Это всё. Никакого NAT, шейпинга-полисинга, ppp, сжатия, шифрования и прочая. Только маршрутизация.

Так вот, упёрся я в производительность роутеров: в районе 150K-160K пакетов при трафике в 400Мбит через каждый. Это потолок. Оба роутера показывают одинаковую прозводительность при схожей нагрузке, и она, мягко говоря, малость отличается от известной таблички: Routing Performance

Я понимаю, что это тепличные тесты. Ну пусть цисковцы наврали в два раза, и G2 в реальных условиях был бы способен переварить 1M pps. Терпимо. Но не в 10 же раз.

sh proc показывает, что процессы отжирают лишь малую часть процессорного времени. В основном он загружен прерываниями.

Предваряя вопросы. Само собой, на всех интерфейсах активирован cef. В памяти нехватки нет. Пробовал последовательно гасить netflow, acl на всех интерфейсах, bgp, настроив взамен статическую. Играл IOS-ми, подозревая баг в прошивке. Всё, что удалось выиграть - это 20-25% загрузки cpu. Ну поднял я теоретический потолок до 200K pps, всё равно это ни в какие ворота.

Отсюда вопрос. Если кто-то использует (использовал) данные железки, сколько вам удавалось прокачать пакетов через них в реальных условиях?

Заранее благодарю за ответ.

Share this post

Link to post
Share on other sites

wildmoon

wildmoon
Posted

Ну у меня сейчас бордер такой, при 500 mb/s загрузка проца 50%. На прошлой работе помнится мы объединяли в порт-чанкл интерфейсы у такой циски, и она роутила больше гига.

Share this post

Link to post
Share on other sites

SergeiK

SergeiK
Posted

Здравствуйте товарищи.

В нашей автономке в качестве бордеров трудятся два старичка - 7206 G2. В бандлах интерфейсных модулей нет, только енджины NPE-G2 со своими тремя гигабитными портами. На обоих по 2Gb оперативки.

Из реализуемых функций - только ipv4 ipv6 bgp-роутинг (несколько fullview), несколько коротких acl на портах, да netflow (не flexible). Это всё. Никакого NAT, шейпинга-полисинга, ppp, сжатия, шифрования и прочая. Только маршрутизация.

Так вот, упёрся я в производительность роутеров: в районе 150K-160K пакетов при трафике в 400Мбит через каждый. Это потолок. Оба роутера показывают одинаковую прозводительность при схожей нагрузке, и она, мягко говоря, малость отличается от известной таблички: Routing Performance

Я понимаю, что это тепличные тесты. Ну пусть цисковцы наврали в два раза, и G2 в реальных условиях был бы способен переварить 1M pps. Терпимо. Но не в 10 же раз.

sh proc показывает, что процессы отжирают лишь малую часть процессорного времени. В основном он загружен прерываниями.

Предваряя вопросы. Само собой, на всех интерфейсах активирован cef. В памяти нехватки нет. Пробовал последовательно гасить netflow, acl на всех интерфейсах, bgp, настроив взамен статическую. Играл IOS-ми, подозревая баг в прошивке. Всё, что удалось выиграть - это 20-25% загрузки cpu. Ну поднял я теоретический потолок до 200K pps, всё равно это ни в какие ворота.

Отсюда вопрос. Если кто-то использует (использовал) данные железки, сколько вам удавалось прокачать пакетов через них в реальных условиях?

Заранее благодарю за ответ.

Всегда, по традиции, надо у маркетинговых заманух убирать порядок, то есть делить в 10 раз.



В реальности, на чистом IP свитчинге без фокусов железяки разгонялись и до гигабита, и даже больше.

На ISG 7201 (там по сути - тот же самый проц) гонялась на 300-600М, как мне помниться...

sh proc cpu, верхние строки, покажите, и будет сразу понятнее, что у вас происходит.



И, да, там было сложная математика скорости на модулях. Вы, случайно, не на дополнительном модуле хотите эту скорость получить?

Share this post

Link to post
Share on other sites

Shans22

Shans22
Posted

Всегда, по традиции, надо у маркетинговых заманух убирать порядок, то есть делить в 10 раз.



В реальности, на чистом IP свитчинге без фокусов железяки разгонялись и до гигабита, и даже больше.

На ISG 7201 (там по сути - тот же самый проц) гонялась на 300-600М, как мне помниться...

sh proc cpu, верхние строки, покажите, и будет сразу понятнее, что у вас происходит.



И, да, там было сложная математика скорости на модулях. Вы, случайно, не на дополнительном модуле хотите эту скорость получить?



В 10 раз? Недурно. Это как приобрести тачилу с заявленной максималкой в 180км/ч, а на деле она коптит не больше 18. При таком подходе к производителю авто появятся закономерные претензии. Это было бы объяснимо, если я повешу на машину прицеп в несколько тонн (нат, шейпинг и т.д). Но этого нет.



Модулей нет.



В таблице cisco приведена связка pps*скорость для вырожденого случая, когда через маршрутизатор передаются только пакеты минимального размера 64k, чего в реальной жизни нет. Но даже в этом случае G2 способен (по таблице) прогнать через себя 1G. Поэтому данные по скорости Mbps неинформативны, интересен только pps.





Сейчас вечер и кисе полегчало:

 UniM9#sh proc cpu his

UniM9   08:03:38 PM Friday Dec 9 2016 MSK




     344444555555555533333333333333355555555554444433333333334444
     500000444445555577777888887777755555999990000077777555550000
 100
  90
  80
  70
  60            *****               **********
  50       **********               **********
  40 ************************************************************
  30 ************************************************************
  20 ************************************************************
  10 ************************************************************
    0....5....1....1....2....2....3....3....4....4....5....5....6
              0    5    0    5    0    5    0    5    0    5    0
              CPU% per second (last 60 seconds)




     577688777867867877877875777677789778767867886887687677588678
     931565388182291243453469622642009972857244229047547298853812
 100                                 *
  90     **                          *                      *
  80     ** ***  *  *  ** ** *      ****** **  ** *** ** ** **  *
  70  ********************** **************** ********** ** *****
  60 ************************************************************
  50 ****####*############***##***#######*######**#####*****#####
  40 ############################################################
  30 ############################################################
  20 ############################################################
  10 ############################################################
    0....5....1....1....2....2....3....3....4....4....5....5....6
              0    5    0    5    0    5    0    5    0    5    0
              CPU% per minute (last 60 minutes)
             * = maximum CPU%   # = average CPU%



       11     1                  1 1               1  1 1
     9900999990999788799999999999090999999978998999099090
     9900999990979679969399999999090999999404996989099090
 100 *************    ** *****************   ** *********
  90 ************* ** *********************  ************
  80 ************************************** *************
  70 ****************************************************
  60 **************************************************##
  50 ####*####*****************#######************####*##
  40 ###########**********##############*********########
  30 ###########*******##################***#############
  20 ####################################################
  10 ####################################################
    0....5....1....1....2....2....3....3....4....4....5....5....6....6....7..
              0    5    0    5    0    5    0    5    0    5    0    5    0
                  CPU% per hour (last 72 hours)
                 * = maximum CPU%   # = average CPU%



UniM9#sh proc cpu sort
CPU utilization for five seconds: 43%/40%; one minute: 45%; five minutes: 45%
PID Runtime(ms)     Invoked      uSecs   5Sec   1Min   5Min TTY Process
 30     2390796    24554028         97  0.87%  0.78%  0.79%   0 ARP Input
350     1894224     2250285        841  0.23%  0.44%  0.39%   0 BGP Router
 70       18588      187837         98  0.23%  0.18%  0.18%   0 Per-Second Jobs
329      362952      596277        608  0.15%  0.08%  0.06%   0 BGP Task
173      238696     1835967        130  0.15%  0.10%  0.09%   0 ADJ resolve proc
112      549592     3161480        173  0.15%  0.18%  0.17%   0 IP Input
338        4676      487230          9  0.07%  0.03%  0.02%   0 IPv6 ND
148       12576     1360411          9  0.07%  0.08%  0.08%   0 TCP Timer
149        2200       32970         66  0.07%  0.00%  0.00%   0 TCP Protocols
257        1908     5724382          0  0.07%  0.01%  0.00%   0 MMON MENG
344      168136      520949        322  0.07%  0.06%  0.07%   0 SNMP ENGINE
145        8056      267013         30  0.07%  0.08%  0.07%   0 CEF: IPv4 proces
339        1456      741148          1  0.07%  0.01%  0.00%   0 MLD

Share this post

Link to post
Share on other sites

wildmoon

wildmoon
Posted (edited)

вот вам аналог


   3333333333333333333444443333333333333335555533333333333333
   3333444443333366666777773333355555777770000000000333332222
100
90
80
70
60
50                    *****               *****
40               **********     ***************
30 ************************************************************
20 ************************************************************
10 ************************************************************
  0....5....1....1....2....2....3....3....4....4....5....5....
            0    5    0    5    0    5    0    5    0    5
              CPU% per second (last 60 seconds)

   5464455655556554564555655557555575555555555766657555565545
   0829720245125147146113628370264812804968662476036039646390
100
90
80                                                 *
70             *         *    *    *          ***  *         *
60   *    * *  *    *    * * ** * ** *  ***** **** *  ****   *
50 ******************************#*#***#**************#*##*****
40 #*##########################################################
30 ############################################################
20 ############################################################
10 ############################################################
  0....5....1....1....2....2....3....3....4....4....5....5....
            0    5    0    5    0    5    0    5    0    5
              CPU% per minute (last 60 minutes)
             * = maximum CPU%   # = average CPU%

   7688888887775555556777878798887888765545556877877788888889765565656667
   6825392806801241283027372306449215926082359058057629485340499105099782
100
90    * * *                  **     *                 * **  *
80 * *********          **** *********        ***************            *
70 ************       ****************       ******************      ******
60 ************     ********************    **********#********* **********
50 ***######*************#***########************#***########**************
40 ###########*********###############********################***********##
30 ############******##################******#################*******######
20 ##############*######################**#################################
10 ########################################################################
  0....5....1....1....2....2....3....3....4....4....5....5....6....6....7.
            0    5    0    5    0    5    0    5    0    5    0    5    0
                  CPU% per hour (last 72 hours)
                 * = maximum CPU%   # = average CPU%


CPU utilization for five seconds: 34%/33%; one minute: 35%; five minutes: 37%
PID Runtime(ms)   Invoked      uSecs   5Sec   1Min   5Min TTY Process
  1          12       355         33  0.00%  0.00%  0.00%   0 Chunk Manager
  2       32528   5975749          5  0.00%  0.01%  0.00%   0 Load Meter
  3           0         1          0  0.00%  0.00%  0.00%   0 chkpt message ha
  4           0         1          0  0.00%  0.00%  0.00%   0 EDDRI_MAIN
  5   417909236  21411424      19518  0.00%  0.83%  1.06%   0 Check heaps
  6       17384    115215        150  0.00%  0.00%  0.00%   0 Pool Manager
  7           0         2          0  0.00%  0.00%  0.00%   0 Timers
  8           0         2          0  0.00%  0.00%  0.00%   0 ATM AutoVC Perio
  9           0         2          0  0.00%  0.00%  0.00%   0 ATM VC Auto Crea
 10        2272    497615          4  0.00%  0.00%  0.00%   0 IPC Dynamic Cach
 11           0         1          0  0.00%  0.00%  0.00%   0 IPC Zone Manager
 12        2876  29798704          0  0.00%  0.00%  0.00%   0 IPC Periodic Tim
 13        1976  29798705          0  0.00%  0.00%  0.00%   0 IPC Deferred Por
 14           0         1          0  0.00%  0.00%  0.00%   0 IPC Seat Manager
 15           0         1          0  0.00%  0.00%  0.00%   0 IPC BackPressure
 16      408260 534639538          0  0.08%  0.01%  0.00%   0 EnvMon
 17           0         1          0  0.00%  0.00%  0.00%   0 OIR Handler
 18           0         1          0  0.00%  0.00%  0.00%   0 Crash writer
 19    21050728 278981094         75  0.08%  0.08%  0.08%   0 ARP Input
 20           0         2          0  0.00%  0.00%  0.00%   0 ATM Idle Timer
 21         108     12261          8  0.00%  0.00%  0.00%   0 AAA high-capacit
 22           0         1          0  0.00%  0.00%  0.00%   0 AAA_SERVER_DEADT
 23           0         1          0  0.00%  0.00%  0.00%   0 Policy Manager
 24           0         2          0  0.00%  0.00%  0.00%   0 DDR Timers





и кстати по графикам у вас все не так плохо. не хуже чем у меня.

Edited by wildmoon

Share this post

Link to post
Share on other sites

SergeiK

SergeiK
Posted



и кстати по графикам у вас все не так плохо. не хуже чем у меня.

+1.

У меня правда такой железяки нет.

Но CPU выглядит вполне хорошо, без экстрима.



Теперь бы еще sh int summary увидеть, чтоб понять, что происходит.



Всегда, по традиции, надо у маркетинговых заманух убирать порядок, то есть делить в 10 раз.



В реальности, на чистом IP свитчинге без фокусов железяки разгонялись и до гигабита, и даже больше.

На ISG 7201 (там по сути - тот же самый проц) гонялась на 300-600М, как мне помниться...

sh proc cpu, верхние строки, покажите, и будет сразу понятнее, что у вас происходит.



И, да, там было сложная математика скорости на модулях. Вы, случайно, не на дополнительном модуле хотите эту скорость получить?



В 10 раз? Недурно. Это как приобрести тачилу с заявленной максималкой в 180км/ч, а на деле она коптит не больше 18. При таком подходе к производителю авто появятся закономерные претензии. Это было бы объяснимо, если я повешу на машину прицеп в несколько тонн (нат, шейпинг и т.д). Но этого нет.

Дык, с машиной это можно более менее проверить сразу. Тут маркетологи вынуждены врать умеренно.

Share this post

Link to post
Share on other sites

Shans22

Shans22
Posted

+1.

У меня правда такой железяки нет.

Но CPU выглядит вполне хорошо, без экстрима.



Теперь бы еще sh int summary увидеть, чтоб понять, что происходит.



Сейчас, в выходные, данные с интерфейсов не информативны, я продемонстрирую ретроспективу в картинках.

Данные с одного маршрутизатора за 8 декабря.

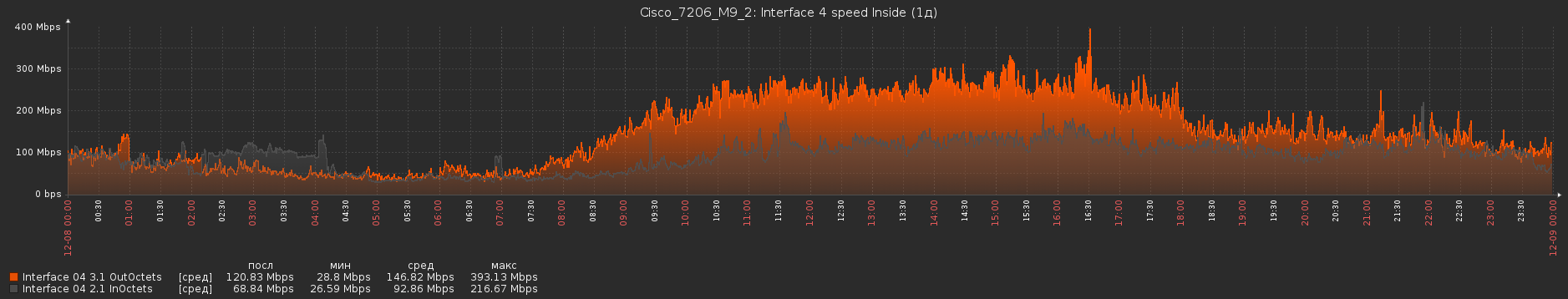

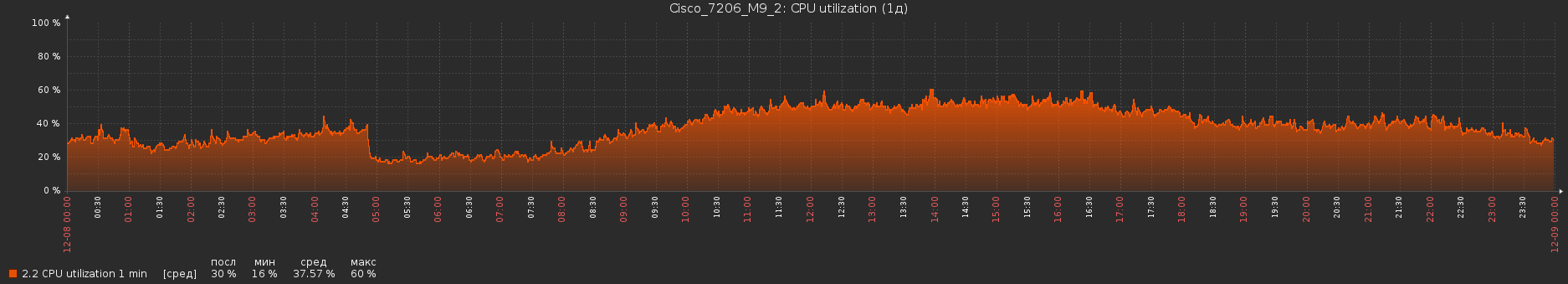

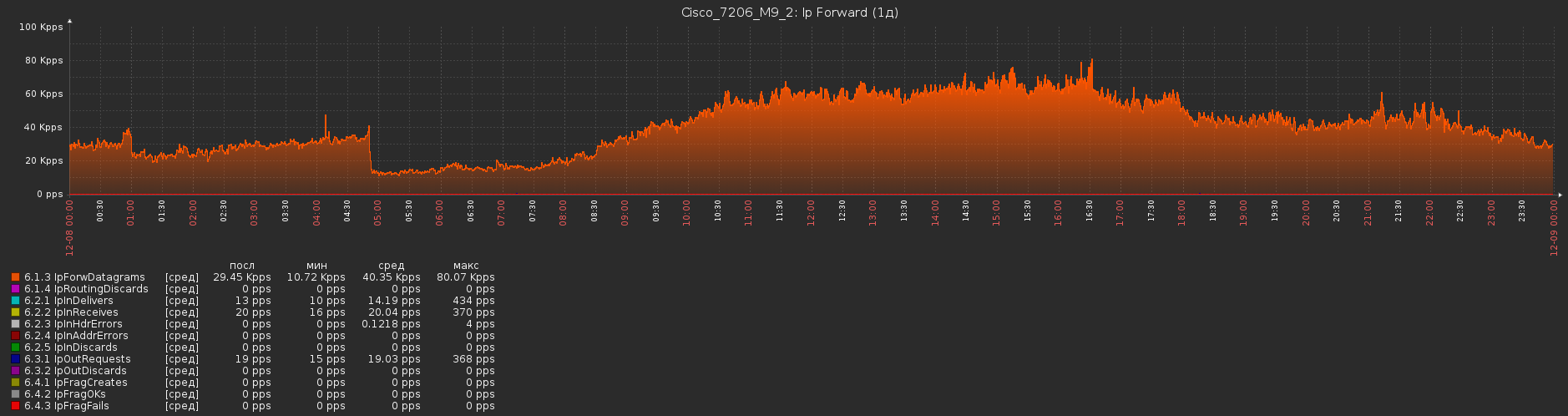

1)Загрузка cpu; 2)PPS; 3)Трафик на внутреннем интерфейсе (общем);

post-138894-090407600 1481400712_thumb.png

post-138894-048016100 1481400888_thumb.png

post-138894-031594900 1481400913_thumb.png

Share this post

Link to post
Share on other sites

Shans22

Shans22
Posted

Дык, с машиной это можно более менее проверить сразу. Тут маркетологи вынуждены врать умеренно.



Сомнительный подход ) Нельзя же так издеваться над своим потребителем. Так можно и Цискогейт спровоцировать, чай не монополисты.

Вот рассматривает ведущий айтишник компании приобретение новой железки, стоимостью в добротный автомобиль. Прикидывает требуемую производительность из текущих потребностей и на вырост. Сверяется с данной табличкой, держа в уме, что реальные значения пропускной конечно ниже приведённых, и в итоге садится в лужу. Он не мог предположить, что делить надо на 10. Я понимаю, что таблица врёт, но 10 раз - это перебор.

Share this post

Link to post
Share on other sites

Shans22

Shans22
Posted

А чо это за arp input там у вас? Откуда его столько?



Думаете 0.79 процента - перебор? В arp-таблицах на интерфейсах ничего криминального. Могу предположить, что причиной интерфейс, смотрящий на msk-ix: там болтаются маки всех участников площадки.

Share this post

Link to post
Share on other sites

myth

myth
Posted

CEF не работает в следующих случаях:

Включен ACL Logging (в конце ACL добавлено слово log, например deny ip any any log)

Пакеты предназначены для самого маршрутизатора/коммутатора.

Нет L2 Adjacency.

Share this post

Link to post
Share on other sites

SergeiK

SergeiK
Posted

CEF не работает в следующих случаях:

Включен ACL Logging (в конце ACL добавлено слово log, например deny ip any any log)

Пакеты предназначены для самого маршрутизатора/коммутатора.

Нет L2 Adjacency.

Там c CPU все разумно.



"CPU utilization for five seconds: 43%/40%; one minute: 45%; five minutes: 45%

...

112 549592 3161480 173 0.15% 0.18% 0.17% 0 IP Input "



То есть железяка честно занимается свитчингом пакетов в CEF, остальное по мелочи.



На одном интерфейсе, который нам было показан, при 60% CPU 150M+350M трафика, то есть суммарно 500М, что, в общем, примерно соответствует жизни.

При этом нам не понятно, что там на других интерфейсах, там тоже что-то, наверняка, есть.



В современных условиях эта железка совсем-совсем устарела и, когда 100 клиентов, на рядовых тарифах, легко могут сгенерить трафик больше возможностей роутера, рассматривать её на какие-то серьезные задачи не стоит.

Share this post

Link to post
Share on other sites

wildmoon

wildmoon
Posted

А, раз уж такая пьянка, что заменит 7206 g2 из современного? Ну что бы запас там в два три раза был? Тазик с бердой - понятно, хочется услышать про циску.

Share this post

Link to post
Share on other sites

YuryD

YuryD
Posted

C NPE-G1 вполне прожевывала терминируя до 800 pptp сессий, без nat, но с bgp /32 до параллельных NAS и самого natd с кваггой. Дальше cpu вылезал по 100%, шейпер нарезал политики до 10Мбит там-же. По трафику и pps сейчас уже нет смысла смотреть, сильно упала нагрузка. А так - упирались даже не в нат, а во внешние каналы. Нат - на отдельном тазике под бубунту.

Share this post

Link to post
Share on other sites

GrandPr1de

GrandPr1de
Posted
А, раз уж такая пьянка, что заменит 7206 g2 из современного? Ну что бы запас там в два три раза был? Тазик с бердой - понятно, хочется услышать про циску.

ну из монстров времен 72хх платформы - то 76-ая циска

из современных роутеров я только asr знаю



ну если нужно просто роутить и FV держать то тут тазик вне конкуренции, как по мне

asr всё таки монстр который умеет очень много всего и стоит тоже соответственно, ну и явно не брать asr ради 2-3 гигов нагрузки (если с запасом)

если б не пачка FV я бы сказал любой циско л3 коммутатор в руки и вперед, но там ещё и нетфлоу

так что либо какой-то 7604, если электрику некуда девать, либо 1U/2U сервер

Share this post

Link to post
Share on other sites

SergeiK

SergeiK
Posted

А, раз уж такая пьянка, что заменит 7206 g2 из современного? Ну что бы запас там в два три раза был? Тазик с бердой - понятно, хочется услышать про циску.

Требования какие?

Из младшеньких ASR, типа ASR1002-F фиксированной конфигурации на 4G вполне себе должна быть рабочая.

Но внимательно по-уточняйте у коллег, какие там могут быть грабли.

Share this post

Link to post
Share on other sites

Shans22

Shans22
Posted

cef отключен?

CEF не работает в следующих случаях:

Включен ACL Logging (в конце ACL добавлено слово log, например deny ip any any log)

Пакеты предназначены для самого маршрутизатора/коммутатора.

Нет L2 Adjacency.



С CEF всё путём:

1 active IPv4 table (632709 prefixes total) out of a maximum of 4095.
Table                    Prefixes       Memory  Flags
v4:Default                 632709     94513632

1 active IPv6 table (34614 prefixes total) out of a maximum of 4095.
Table                    Prefixes       Memory  Flags
v6:Default                  34614      6117652



Как и с Adjacency table:

Adjacency table has 1173 adjacencies:
 each adjacency consumes 292 bytes (0 bytes platform extension)
 1029 complete adjacencies
 144 incomplete adjacencies
 771 adjacencies of linktype IP
   769 complete adjacencies of linktype IP
   2 incomplete adjacencies of linktype IP
   0 adjacencies with fixups of linktype IP
   259 adjacencies with IP redirect of linktype IP
   0 adjacencies post encap punt capable of linktype IP
 402 adjacencies of linktype IPV6
   260 complete adjacencies of linktype IPV6
   142 incomplete adjacencies of linktype IPV6

Adjacency database high availability:
 Database epoch:        0 (1173 entries at this epoch)

Adjacency manager summary event processing:
Summary events epoch is 8
Summary events queue contains 0 events (high water mark 20 events)



Пробовал ради интереса гасить CEF глобально с катастрофическими последствиями )

Share this post

Link to post
Share on other sites

Shans22

Shans22
Posted

вот вам аналог


   3333333333333333333444443333333333333335555533333333333333
   3333444443333366666777773333355555777770000000000333332222
100
90
80
70
60
50                    *****               *****
40               **********     ***************
30 ************************************************************
20 ************************************************************
10 ************************************************************
  0....5....1....1....2....2....3....3....4....4....5....5....
            0    5    0    5    0    5    0    5    0    5
              CPU% per second (last 60 seconds)

   5464455655556554564555655557555575555555555766657555565545
   0829720245125147146113628370264812804968662476036039646390
100
90
80                                                 *
70             *         *    *    *          ***  *         *
60   *    * *  *    *    * * ** * ** *  ***** **** *  ****   *
50 ******************************#*#***#**************#*##*****
40 #*##########################################################
30 ############################################################
20 ############################################################
10 ############################################################
  0....5....1....1....2....2....3....3....4....4....5....5....
            0    5    0    5    0    5    0    5    0    5
              CPU% per minute (last 60 minutes)
             * = maximum CPU%   # = average CPU%

   7688888887775555556777878798887888765545556877877788888889765565656667
   6825392806801241283027372306449215926082359058057629485340499105099782
100
90    * * *                  **     *                 * **  *
80 * *********          **** *********        ***************            *
70 ************       ****************       ******************      ******
60 ************     ********************    **********#********* **********
50 ***######*************#***########************#***########**************
40 ###########*********###############********################***********##
30 ############******##################******#################*******######
20 ##############*######################**#################################
10 ########################################################################
  0....5....1....1....2....2....3....3....4....4....5....5....6....6....7.
            0    5    0    5    0    5    0    5    0    5    0    5    0
                  CPU% per hour (last 72 hours)
                 * = maximum CPU%   # = average CPU%


CPU utilization for five seconds: 34%/33%; one minute: 35%; five minutes: 37%
PID Runtime(ms)   Invoked      uSecs   5Sec   1Min   5Min TTY Process
  1          12       355         33  0.00%  0.00%  0.00%   0 Chunk Manager
  2       32528   5975749          5  0.00%  0.01%  0.00%   0 Load Meter
  3           0         1          0  0.00%  0.00%  0.00%   0 chkpt message ha
  4           0         1          0  0.00%  0.00%  0.00%   0 EDDRI_MAIN
  5   417909236  21411424      19518  0.00%  0.83%  1.06%   0 Check heaps
  6       17384    115215        150  0.00%  0.00%  0.00%   0 Pool Manager
  7           0         2          0  0.00%  0.00%  0.00%   0 Timers
  8           0         2          0  0.00%  0.00%  0.00%   0 ATM AutoVC Perio
  9           0         2          0  0.00%  0.00%  0.00%   0 ATM VC Auto Crea
 10        2272    497615          4  0.00%  0.00%  0.00%   0 IPC Dynamic Cach
 11           0         1          0  0.00%  0.00%  0.00%   0 IPC Zone Manager
 12        2876  29798704          0  0.00%  0.00%  0.00%   0 IPC Periodic Tim
 13        1976  29798705          0  0.00%  0.00%  0.00%   0 IPC Deferred Por
 14           0         1          0  0.00%  0.00%  0.00%   0 IPC Seat Manager
 15           0         1          0  0.00%  0.00%  0.00%   0 IPC BackPressure
 16      408260 534639538          0  0.08%  0.01%  0.00%   0 EnvMon
 17           0         1          0  0.00%  0.00%  0.00%   0 OIR Handler
 18           0         1          0  0.00%  0.00%  0.00%   0 Crash writer
 19    21050728 278981094         75  0.08%  0.08%  0.08%   0 ARP Input
 20           0         2          0  0.00%  0.00%  0.00%   0 ATM Idle Timer
 21         108     12261          8  0.00%  0.00%  0.00%   0 AAA high-capacit
 22           0         1          0  0.00%  0.00%  0.00%   0 AAA_SERVER_DEADT
 23           0         1          0  0.00%  0.00%  0.00%   0 Policy Manager
 24           0         2          0  0.00%  0.00%  0.00%   0 DDR Timers





и кстати по графикам у вас все не так плохо. не хуже чем у меня.



wildmoon, скажи пожалуйста pps через роутер при такой нагрузке, дабы сравнить.

Я для того топик и открыл, чтобы понять - это конкретно у меня аномалия, или SergeiK прав, и с данной железкой Cisco нас поимела.

Share this post

Link to post
Share on other sites

snvoronkov

snvoronkov
Posted

Shans22, наш G1 ложился только практически ровно мегапакетом во время DDoS. Меньшее - жрет без особых проблем, если наты всякие не гонять.



Не думаю я, что на G2 с масштабируемостью всё сильно хуже.

Share this post

Link to post
Share on other sites

wildmoon

wildmoon
Posted (edited)

wildmoon, скажи пожалуйста pps через роутер при такой нагрузке, дабы сравнить.

Я для того топик и открыл, чтобы понять - это конкретно у меня аномалия, или SergeiK прав, и с данной железкой Cisco нас поимела.



Ну я pps не мониторю. Каюс. могу вывод дать мгновенный с интерфейса. Ща затишье. Скорость 250Мб/с.



   5553333355555444443333333333333333333344444333334444433333
   1117777733333222227777777777666665555522222999990000099999
100
90
80
70
60
50 ***     *****                                             **
40 ************************************************************
30 ************************************************************
20 ************************************************************
10 ************************************************************
  0....5....1....1....2....2....3....3....4....4....5....5....
            0    5    0    5    0    5    0    5    0    5
              CPU% per second (last 60 seconds)

   5565545755556555674555655555555576466865555656557555564555
   5362271156673368179031753407403404862054037781818003249143
100
90
80                  *                   *          *
70   *    *         *    *         *  * **    *    *         *
60 * *    ****** ****    **   *    ** ****   ***** *    *    *
50 *******#*#*##*####******************************************
40 ############################################################
30 ############################################################
20 ############################################################
10 ############################################################
  0....5....1....1....2....2....3....3....4....4....5....5....
            0    5    0    5    0    5    0    5    0    5
              CPU% per minute (last 60 minutes)
             * = maximum CPU%   # = average CPU%

   8788888888765544555777887877797776656556567777787768776777564545567777
   0758849478936067588888758875906937872246854447626692739034733204480414
100
90   *** * **            ** *   *
80 ***********        *************             ***** **                  *
70 ***********        ****************    * *****************       *******
60 *************   *************#*******  *********************     *******
50 **########************##*#***#****************************** * *********
40 ###########*********#############**********#############**********######
30 ############******#################******#################*******#######
20 ############################################################***#########
10 ########################################################################
  0....5....1....1....2....2....3....3....4....4....5....5....6....6....7.
            0    5    0    5    0    5    0    5    0    5    0    5    0
                  CPU% per hour (last 72 hours)
                 * = maximum CPU%   # = average CPU%

#sh interfaces gigabitEthernet 0/2 summary

*: interface is up
IHQ: pkts in input hold queue     IQD: pkts dropped from input queue
OHQ: pkts in output hold queue    OQD: pkts dropped from output queue
RXBS: rx rate (bits/sec)          RXPS: rx rate (pkts/sec)
TXBS: tx rate (bits/sec)          TXPS: tx rate (pkts/sec)
TRTL: throttle count

 Interface              IHQ   IQD  OHQ   OQD  RXBS RXPS  TXBS TXPS TRTL
------------------------------------------------------------------------
* GigabitEthernet0/2       0 167375320    0 5992885 83910000  28115 274881000  35871    0
* GigabitEthernet0/2.2     -     -    -     -     -    -     -    -   -



По мне так цифры похожи.

Edited by wildmoon

Share this post

Link to post
Share on other sites

Join the conversation

You can post now and register later. If you have an account, sign in now to post with your account.

Guest
Reply to this topic...

×   Pasted as rich text.   Paste as plain text instead

  Only 75 emoji are allowed.

×   Your link has been automatically embedded.   Display as a link instead

×   Your previous content has been restored.   Clear editor

×   You cannot paste images directly. Upload or insert images from URL.

×
Followers 0
Go to topic listing Активное оборудование Ethernet, IP, MPLS, SDN/NFV...
