vurd Posted December 2, 2016 · Report post Есть действующий линк на 10-ке, стандартные WDM 1270\1330, расстояние небольшое, около 15 км. Появилась необходимость сделать дополнительные каналы по пути следования этого линка. Понятно, что надо делать CWDM, но вот цена на цветные 10-ки мягко говоря негуманна. Возникает вопрос, можно ли просто докинуть фильтрами по середине линка дополнительные частоты, не трогая действующую. Дать под лямбды диапазон 1410-1610. Будет ли работать такая схема или тут есть фундаментальное недопонимание теории? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
SyJet Posted December 2, 2016 · Report post На гигабите у меня работает Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
[anp/hsw] Posted December 3, 2016 · Report post Возникает вопрос, можно ли просто докинуть фильтрами по середине линка дополнительные частоты, не трогая действующую. Дать под лямбды диапазон 1410-1610. Можно докинуть, но нужно как можно дальше отнести новый диапазон от существующего линка. Там ведь как повезет, если модуль не-CWDM, он вполне может гулять +/- 100нм, никто ему не запретит. Ну бюджет линии соблюсти, чтобы по затуханию проходило, хотя там не больше 1дб на современных фильтрах с каждой стороны, но на вашей схеме довольно большая их пачка... Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

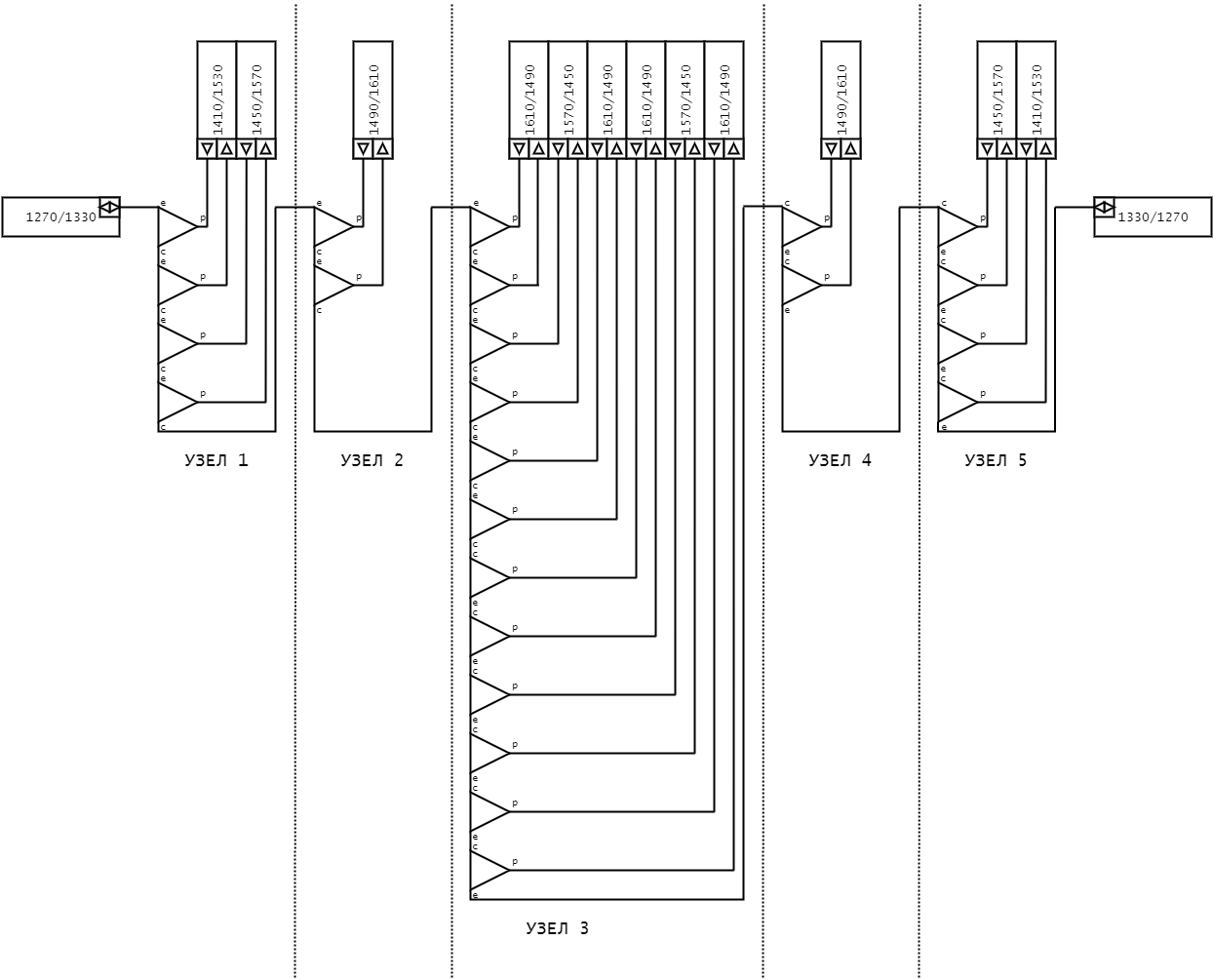

vurd Posted December 3, 2016 · Report post ' timestamp='1480742729' post='1348838'] Возникает вопрос, можно ли просто докинуть фильтрами по середине линка дополнительные частоты, не трогая действующую. Дать под лямбды диапазон 1410-1610. Можно докинуть, но нужно как можно дальше отнести новый диапазон от существующего линка. Там ведь как повезет, если модуль не-CWDM, он вполне может гулять +/- 100нм, никто ему не запретит. Ну бюджет линии соблюсти, чтобы по затуханию проходило, хотя там не больше 1дб на современных фильтрах с каждой стороны, но на вашей схеме довольно большая их пачка... Подумал об этом. Поэтому планирую использовать 1410-1610, а под действующее оставить 1270-1390. Я на схеме в первом посте указал волны, которые хочу юзать. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Butch3r Posted December 4, 2016 · Report post Всё получится, главное в бюджет модулей уложится Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
[anp/hsw] Posted December 4, 2016 · Report post Я на схеме в первом посте указал волны, которые хочу юзать. У вас на схеме 24 фильтра. Это минимальное затухание (если вы идеальный сварщик, и китайцы идеально собрали фильтры) в 14дб. Более реальное значение 18-20, т.к. такую большую пачку идеальных фильтров вы найдете, если только у вас их целый склад. Прибавьте к этому потери в линии и затухания на коннекторах (хотя лучше варить напрямую, если не планируете менять конфигурацию). Держат ли ваши существующие модули такой бюджет? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
dmvy Posted December 5, 2016 · Report post в WDM SFP+ 10G линию добавляли гигабит с помощью Add/Drop. Работало. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
vurd Posted December 6, 2016 · Report post Еще вопросик. Имеет ли смысл пропускать частоты, например формировать вот такие каналы: 1470/1550 1490/1570 или можно брать подряд и не придумывать 1470/1490 1510/1530 ? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
[anp/hsw] Posted December 6, 2016 · Report post Все будет зависеть от качества ваших комплектующих. Если не уверены в них - оставляйте промежутки. Засветка от соседней лямбды встречается, но довольно редко. Попадалось мне такое только один раз - штатная 1590 при уровне в -4 еще светила и в 1570 с уровнем -20. Но это неудачное сочетание модуль + фильтр. Заменить что-то одно, и проблемы уже не будет. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
dIMbI4 Posted December 6, 2016 · Report post можешь взять любые понравившиеся Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Login_sbl Posted December 6, 2016 · Report post работать будет. Так же можно в сразу DWDM Воткнуть, вдруг 10ку захотите. Есть такие хитрые муксы Дропы, которые пропускают все, все, кроме набора частот двдм причем даже каналы можно выбрать. Реализовывали- работает. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
