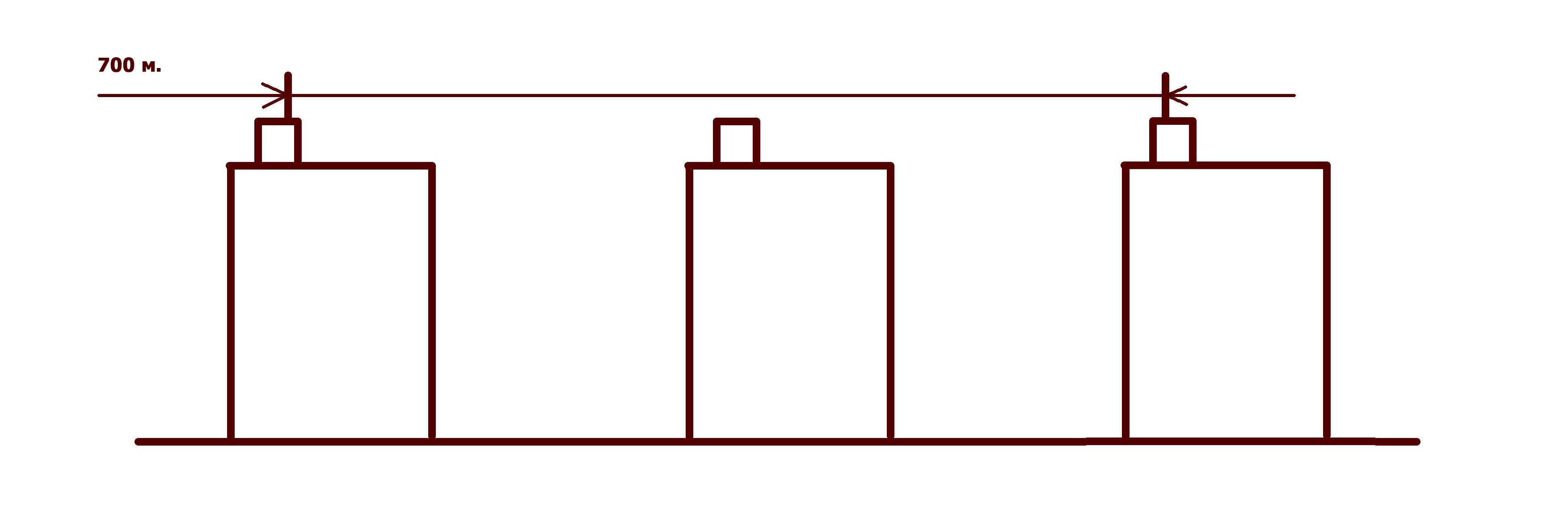

65465132152 Posted November 4, 2016 (edited) · Report post Добрый день. Вопрос вот в чем, есть 3 одинаковых здания одинаковой высоты с будками на крыше. Задача создать линк с 1 здания до 3 минуя второе здание. Сварил трубостойки высотой 2 метра приобрел два Радиомоста PowerBeam M5-400. из препятствий только кончики деревьев в один слой и та самая будка на втором здании размером 2х2х2 (выход на крышу) расстояние окало 700 м. высота зданий окало 20 метров (чертеж прилагаю, извините за мой фотошоп))). Заранее спасибо за помощь Edited November 4, 2016 by marat-209 Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
rdc Posted November 4, 2016 · Report post В случае, если бы не было деревьев, то достаточно обеспечить порядка трёх метров между линией и верхушкой мешающей будки. Возможно, стоит рассмотреть смещение антенн по горизонтали, чтобы миновать будку. Не забудьте про рельеф местности - точно ли находятся на одном уровне все три здания? А вот с деревьями уже хз. Пробуйте. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
65465132152 Posted November 4, 2016 · Report post Высота рельефа точно одинаковая. С будки первого здания видно будку третьего здания. А со смещением антенн не подумал. В крайнем случаи так и сделаю. тогда точно будет около 3 метров над уровнем крыши второго здания Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
magnum50 Posted November 5, 2016 · Report post ну судя по вашему рисунку зона френеля будет частично перекрыта, что приведёт к потере сигнала в канале учите мат.часть ))) http://wi-life.ru/uslugi/kalkulyator-zona-frenelya Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
EShirokiy Posted November 7, 2016 · Report post На 700 метрах Линк будет идеальный. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
rdc Posted November 8, 2016 · Report post С деревьями - не факт… Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
dronis3 Posted November 8, 2016 · Report post В шаке темы заголовок почти прямая видимость, так и "почти будет работать":-) Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
65465132152 Posted November 8, 2016 · Report post Может по поводу заземления и грозозащиты подскажите. Совсем уже голову сломал пока читал Методические рекомендации по проектированию защиты сетей Ethernet от грозовых воздействий с использованием устройств защиты серии РГ. От PowerBeam M5-400 до серверной пойдет экранированный ftp кабель для уличной прокладки в гофре.Непосредственно на крыше не более 3 метров, остальное в помещении, окало 70 метров. Коннекторы будут экранированные. poe инжектор питается от розетки с заземлением, отсюда вопросы: 1. Заземлять трубостойку? 2. Ставить ли грозозащиту, и если ставить то с обоих концов или только с одного? 3. Заземлять ли сам PowerBeam M5-400 (трубостойка хорошо покрашено)? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Ferdin Posted November 8, 2016 · Report post 1. да. 2. нет, для зашиты используйте РоЕ от Ubiquiti которые в комплекте. 3. нет. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
TTvs Posted November 9, 2016 (edited) · Report post 1. Да. 2. Да. С обоих концов. 3. Да. Бережёного Бог бережет! Edited November 9, 2016 by TTvs Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Ferdin Posted November 9, 2016 · Report post 2. Да. С обоих концов. Учите матчасть, знаете что такое разница потенциалов? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
TTvs Posted November 13, 2016 · Report post Учите матчасть, знаете что такое разница потенциалов? Уже прочитал. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
belokuriha Posted November 13, 2016 · Report post точно так , землить только с одной стороны. На концах разъемы с металлом Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
SSD Posted November 13, 2016 · Report post точно так , землить только с одной стороны. На концах разъемы с металлом Которые правильно обжаты. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
65465132152 Posted November 18, 2016 (edited) · Report post провод заземления в кабеле спаял с конектором Edited November 18, 2016 by marat-209 Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
belokuriha Posted November 18, 2016 · Report post НЕЛЬЗЯ ИХ ПАЯТЬ. Нагревая метал , вы делаете просадку по основанию пластмассы , может быть плохой контакт. купите тогда разъемы с проводком ,и соедините. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Saab95 Posted November 18, 2016 · Report post провод заземления в кабеле спаял с конектором Круто, теперь припаяйте коннектор к разъему, а то контакт будет не надежный. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
guma1984 Posted November 18, 2016 · Report post провод заземления в кабеле спаял с конектором так? http://forum.nag.ru/forum/index.php?showtopic=94237&view=findpost&p=1343091 Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
65465132152 Posted November 22, 2016 · Report post я же туда не грамм припоя накапал 160 ватным паяльником. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Saab95 Posted November 22, 2016 · Report post Вообще есть технологии пайки путем пропускания больших токов, работает без всякого припоя и паяльника, при этом тепловыделение минимальное. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
