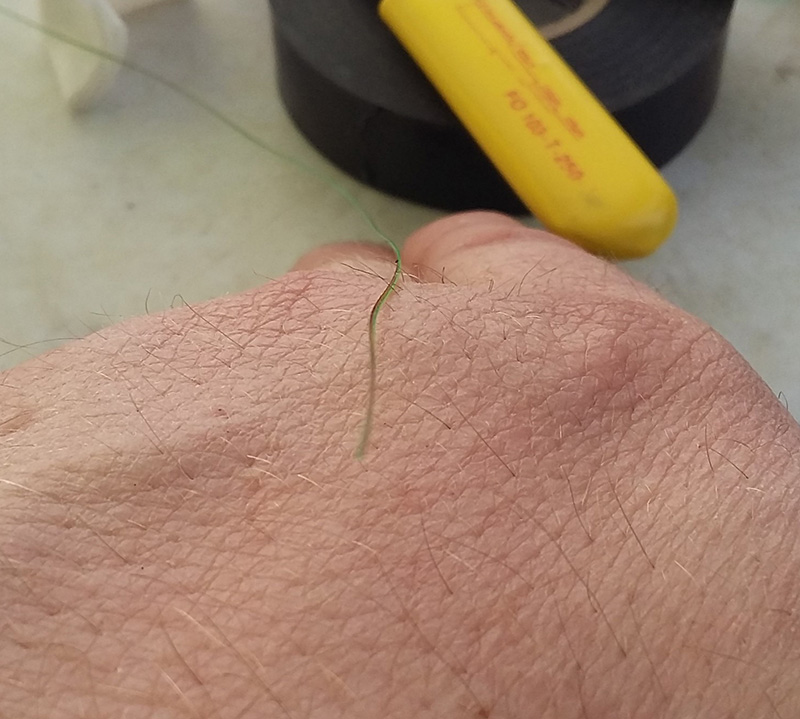

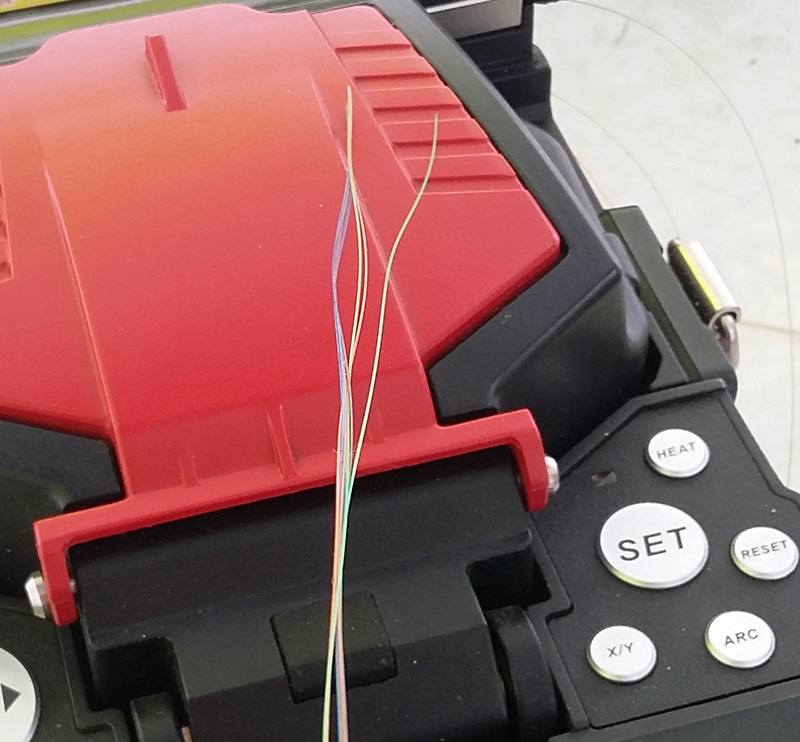

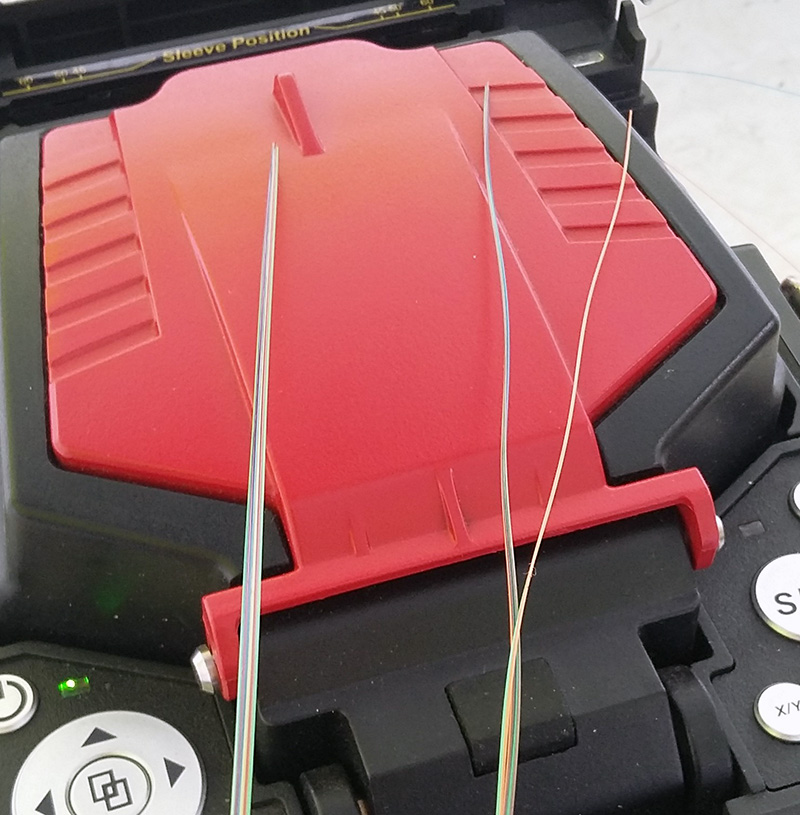

Bachaa Posted October 24, 2016 · Report post Пришла катушка кабеля. Смонтировали, вскрыли модули - удивились... Начали варить. Варится в "нули". Рефлектометр никаких аномалий не видит в линии. Но там и строительная длина короткая. Кроме неудобства закладывания в скалыватель и в сварку ничего больше не вылезло. Отправил на завод фотографии Технолог "включает режим Ивана" - типа я не протер гидрофоб, или неправильно стриппером лак снимаю. Я говорю какой, блин стриппер, волокна в лаке еще. Он ни в какую. Волокна не наши, Corning такое присылает, мы только в краску загоняем и упаковываем. Вобщем не слышит меня или не хочет слышать. Отправляю вот такую фотографию. Тут говорю волокна из вашего старого кабеля, а рядом из нового. Через час перезванивают из Corning. Просят дать доступ к кабелю. Отправят спеца с приборами посмотреть на волокна. Говорят аномалия какая-то. Хотят под микроскопом посмотреть на волокна. Завтра жду в гости... Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
A.V. Posted October 24, 2016 · Report post Что за контора, которая вам продало? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Bachaa Posted October 24, 2016 · Report post Давайте подождем ответ производителя волокна. Возможно это единичный случай, зачем воздух сотрясать. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
A.V. Posted October 24, 2016 · Report post Да я просто хотел узнать, были замечены ранее такие косяки за ними или нет. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
sv-lex Posted October 25, 2016 · Report post Похоже на слишком большой излишек волокон в модуле. Было такое, когда из micro-adss кабеля волокна начали выходить, но из-за того что весел большой запас, они в модуле начали вот так сгибаться. Это сопровождалось сильным проседанием по 1550, при этом в 1310 все было нормально. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Bachaa Posted October 25, 2016 · Report post Приезжали сегодня мужЫки из Корнинга. Похоже на слишком большой излишек волокон в модуле Похоже проблема в другом. Шаг повива волокон совпадает с шагом повива модулей. При снятии метра лака волокно выпрямляется. Со слов представителя - на заводе просто нет ничего, способного термически нагрузить волокна, т.к. у них температура плавления порядка 2000 градусов. А вот начудить с линией окраски могли запросто. Очень похоже на то, что лак (пигмент) при покраске не успел застыть (там у/ф затвердевание происходит) и волокна сразу пошли в работу на экструзионную линию по изготовлению модулей. После упаковки в модуль и сворачивании повива для упаковки в оболочку лак высох и сохранил свою текущую форму. Почему так вышло будут разбираться на заводе. Мне же важно, что волокна по всей видимости не получили повреждение. При замерах на 1550 затухание на моей катушке получилось 0,175 дб на километр, что оооочень хорошо. Кобель пойдет в монтаж. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
SNSheriff Posted October 25, 2016 · Report post я бы еще не неправильное хранение погрешил.....полежала зиму катушка перед тепловой пушкой..... Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
ilia_2s Posted October 25, 2016 · Report post я бы еще не неправильное хранение погрешил Больше реально на косяк производства похоже, типа неравномерной усадки. Мне же важно, что волокна по всей видимости не получили повреждение. При замерах на 1550 затухание на моей катушке получилось 0,175 дб на километр, что оооочень хорошо. Главное чтобы со временем от незапроектированных напряжений потери не начали расти Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Bachaa Posted October 25, 2016 · Report post от незапроектированных напряжений НЕТ в волокнах напряжений. Они в таком состоянии застыли. Они же в кабеле, в модулях спирально уложены. Вот когда я их очистил, тогда это напряжение и появилось. Волокно пытается распрямиться, а лак не дает это сделать. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Andrei Posted October 26, 2016 · Report post я бы еще не неправильное хранение погрешил.. Кстати - почему на катушках с оптическим кабелем пишут "плашмя не класть"? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Error_404 Posted October 26, 2016 · Report post Кстати - почему на катушках с оптическим кабелем пишут "плашмя не класть"? Чтоб витки с катушки не сваливались. Можно нехилую бороду получить которую распутывать устанешь. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Bachaa Posted October 26, 2016 · Report post Не верно. Из за веса. Нижние витки можно раздавить. На опте не так заметно. А вот если электрический кабель какой взять, то там есть по 10 тонн катушки. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Error_404 Posted October 26, 2016 · Report post Нижние витки можно раздавить. Ни разу с таким не сталкивался, будет наукой. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Bachaa Posted October 29, 2016 · Report post Таки с завода позвонили. Признали за собой косяк. Разбираются. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Aks_Alexey Posted October 30, 2016 · Report post я бы еще не неправильное хранение погрешил.. Кстати - почему на катушках с оптическим кабелем пишут "плашмя не класть"? Барабан то в среднем весит около полутонны. Когда он "стоит" при транспортировке вилочник спокойно берёт его с торцевой стороны, при этом барабан не укатывается и не падает. если он лежит плашмя, то с ним ничего не сделать- никак не подцепишь, кроме как звать несколько чурок- грузчиков, чтоб они его перевернули. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
kapydan Posted October 30, 2016 · Report post Кстати - почему на катушках с оптическим кабелем пишут "плашмя не класть"? может деформироваться. про неправильное хранение - года три назад, на крупном складе (опсос из большой тройки) под мск видел огромное количество бабин с кабелем тупо стоящих на улице. причем под дождем и снегом. причем, некоторые стояли там почти год. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
taf_321 Posted October 31, 2016 · Report post про неправильное хранение - года три назад, на крупном складе (опсос из большой тройки) под мск видел огромное количество бабин с кабелем тупо стоящих на улице. причем под дождем и снегом. причем, некоторые стояли там почти год. А что ему будет с заделанными концами и в заводской укупорке? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Bachaa Posted October 31, 2016 · Report post Если на боку будет лежать, то сдавит нижние витки кабеля. Все конечно от веса кабеля зависит. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Andrei Posted October 31, 2016 · Report post Если на боку будет лежать, то сдавит нижние витки кабеля. Все конечно от веса кабеля зависит. Да обычная легкая "китайская восьмерка", километра 2 на барабане. Я этот барабан в одиночку легко с лежачего положения в стоячее поднимаю. :) Лежит как правило не более полугода. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
frol13 Posted November 13, 2016 · Report post Таки с завода позвонили. Признали за собой косяк. Разбираются. Ну и чем дело кончилось? В чем косяк завода, позвольте полюбопытствовать? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Bachaa Posted November 14, 2016 · Report post В чем косяк завода, позвольте полюбопытствовать? Тонкий кабель, мало силовых нитей, тонкие модули - перегрев акрила на экструзии оболочки. Сейчас подбирают другого производителя пластика, с другими физ свойствами и чуть меньшей температурой плавления. На физ свойства стекла не повлияло. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
frol13 Posted November 14, 2016 · Report post В чем косяк завода, позвольте полюбопытствовать? Тонкий кабель, мало силовых нитей, тонкие модули - перегрев акрила на экструзии оболочки. Сейчас подбирают другого производителя пластика, с другими физ свойствами и чуть меньшей температурой плавления. На физ свойства стекла не повлияло. Спасибо за интересные подробности. А завод брак признал или просто пообещал исправиться в будущем?И брак ли это - Вам эти спиральки как-нибудь мешают? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Bachaa Posted November 14, 2016 · Report post Ну вроде как и не брак, т.к. ничего кроме факта наличия этих завитков не выползло. Завод не отрицает, что это их косяк и учитывая что я не самый плохой клиент предложили заменить. Но смысла нет, только сроки растягиваются... Я уже после этой катушки еще 4 заказал. Там те же яйца, только в гораздо меньшей степени. Насчет того мешает это или нет. Мне мешает, моим хлопцам тоже. Не так, чтобы уж очень но получается что волокна ведут себя в скалывателе и в сварочнике как пигтейлы. Идеально ровно без "подвыподверта" не уложишь и получается, что ось волокна не перпендикулярна лезвию ножа. Скол в нули или около нуля сделать сложно. Ну и дальше со всеми вытекающими. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
