Карта Compex. Дополнительное питание. Подскажите. Как реализовать на других Board

Доброго времени.

Возможно кто-то сталкивался - знает по поводу подключения карт с дополнительным питанием.

По случаю попалась вот такая карта : Compex WLE600-V5-27 Mini PCI-E.

Ссылка на офф.сайт Compex WLE600-V5-27



post-133659-044246600 1476901155_thumb.png



На ней присутствует пин для дополнительных 5V. У Compex в продаже есть фирменные Embedded Board, где на платах предусмотрен такой же пин для таких карт.

Подскажите пожалуйста, как реализовать это доп. питание например на MikroTikах с Mini PCI-E ?

Просто от USB или отдельного блока питания на 5V?

Информации по Compex очень мало. Карту проверял в обычной материнке ATX (правда на 1,5 метровых пигтейлах) работает, но видит в два раза меньше специально поставленного рядом MikroTikа RB921 на мощности 10dBm .

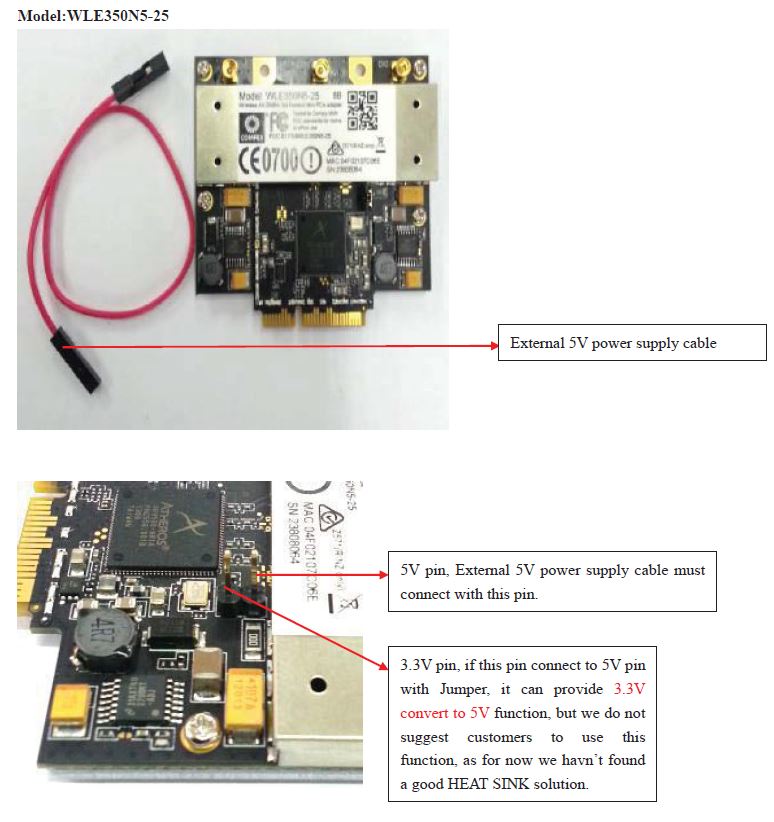

На фото с инструкцией подключения - другая карта, но суть та же.

Подскажите.



post-133659-081419900 1476903108_thumb.jpg



post-133659-007013600 1476903367_thumb.png

Share this post


Link to post
Share on other sites

Вот жеж...

Какое потребление этой карты? Вы не знаете, а мы откуда? Предлагаете поискать? Предлагаю самому напрячься. Но в любом случае на USB вешать плохая идея, можно перегрузить питалку(она не редко бывает отдельной). Исходя из этого оптимальнее взять тестер и потыкать в платку мерзотика, поискать там 5в, потом посмотреть маркировку ШИМа на этих 5вольтах, замерить потребляемый ток по данной линии и посчитать - хватит/не хватит. Если хватает, то смело цепляетесь и озаряет Вас благодать, а вот ежли нет....

Идёте например на радиокот и смотрите там типовые схемы ИП на оллинван чипах, собираете такой и впучиваете его как доппитание в мерзотика. В принципе такие контроллеры питания существуют в уже собранном виде и не сильно дорогие, но тут уж поисковики в помощь.

Я ответил на Ваш вопрос, или надо было ещё больше разжевать?

Share this post


Link to post
Share on other sites

Понятно...

Какое потребление этой карты? Вы не знаете, а мы откуда? Предлагаете поискать? Предлагаю самому напрячься.

Напрягся заранее и постарался предоставить максимум Доступной информации, в том числе и ссылку на офф. Specification Table : Power Consumption 10W (Max).

на USB вешать плохая идея

Спасибо учту.

Я ответил на Ваш вопрос, или надо было ещё больше разжевать?

Мне Ваша жеванина без надобности, ни в большей, ни в меньшей степени..

Я культурно и корректно сформулировал вопрос : Возможно кто-то сталкивался - знает и т.д., и не вижу оснований для ответа мне в такой манере.

Share this post


Link to post
Share on other sites

по даташитнику описано что 7 Вт , это 700мА в пике. вот и ищите источник где можно взять этот ток. Либо как было предложено выше отдельный DC-DC на 5в



Мне Ваша жеванина без надобности, ни в большей, ни в меньшей степени..

Я культурно и корректно сформулировал вопрос : Возможно кто-то сталкивался - знает и т.д., и не вижу оснований для ответа мне в такой манере.



А как вы хотели услышать ответ ?? Вам именно по делу ответили , вы сами в дыбы встаете.

Share this post


Link to post
Share on other sites

Благодарю.

Больше склоняюсь к отдельному дополнительному источнику, правда пока не совсем понятно как его подключать. GND куда ?

Share this post


Link to post
Share on other sites

общий будет минус ..



на какой материнке у вас будет эта карта ?

Edited by belokuriha

Share this post


Link to post
Share on other sites

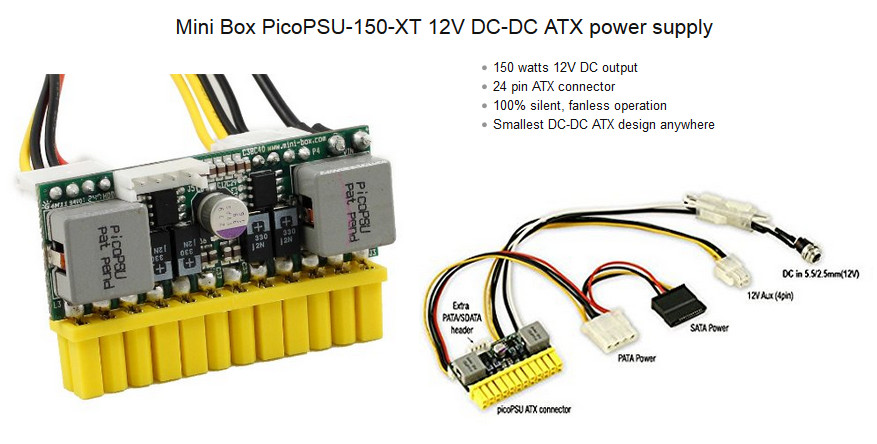

т.е материнка будет компьютерная ??? тогда красный провод вам в помощь.

Share this post


Link to post
Share on other sites

Да, компьютерная, область применения и возможности перепрофилирования - шире. Хочешь НТРС, хочешь сервак с шарами или мощная точка доступа AC - роутер AC... (в случае с роутером всегда можно расширить LANы).С корпусом 19х21см чуть больше NetMetal.. Единственный минус нет POE.

У меня NetMetal 921, там Mini PCI-E нет. Брать специально под карту какойто Embedded Board и городить огород с питанием -- не видится целесообразным. Да и оригинальные Compex купить проблематично.

Я в принципе для этого и интересовался, не думал что здесь никто не сталкивался с такой "экзотикой".

Спасибо.
