"максимальное количество вводов в муфту" Реально в эту муфту ввести 12 кабелей???

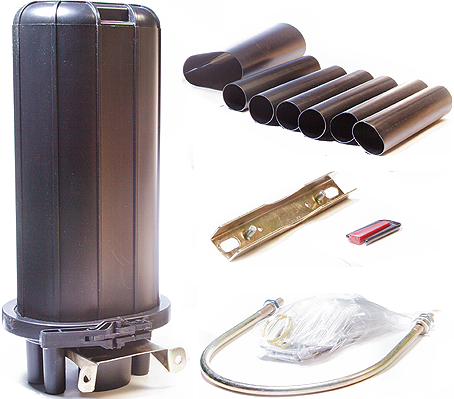

Нужно ввести 12 кабелей в одну муфту и встал вопрос, какую брать. Посоветовали оптическая муфта, тупиковая GJS-R, термоусадка (144 волокна). Кто сталкивался с такой муфтой?

Edited by A.V.

Share this post


Link to post
Share on other sites
  1. Количество вводов - 7 шт.
  2. Допустимый диаметр вводимых кабелей - 25 мм.
  3. Максимальное количество сплайс пластин - 6 шт.

грубо говоря если монтировать по стандартам то завести можно 8(используя 1 трехштифтовый зажим)9 кабелей (используя 2 трехштифтовых зажима) до 3 кабелей в овальный ввод

Share this post


Link to post
Share on other sites

Помоему там только 8 заводятся ОК.

Share this post


Link to post
Share on other sites

https://www.ssd.ru/upload/iblock/73f/tut_i_tum.pdf



в овальный ввод можно до 3-х кабелей вводить в принципе и 4 попробоать можно если диаметр позволяет ввода

главное использовать трехштифтовый зажим






http://shop.nag.ru/catalog/02083.Mufty/07142.Pod-termousadku/04903.GPJ-DQL-FIX



какой кабель используете ? диаметр и профиль кабеля

Share this post


Link to post
Share on other sites

https://www.ssd.ru/upload/iblock/73f/tut_i_tum.pdf



в овальный ввод можно до 3-х кабелей вводить в принципе и 4 попробоать можно если диаметр позволяет ввода

главное использовать трехштифтовый зажим






http://shop.nag.ru/catalog/02083.Mufty/07142.Pod-termousadku/04903.GPJ-DQL-FIX



какой кабель используете ? диаметр и профиль кабеля



Кабель диаметром 1см.

Share this post


Link to post
Share on other sites

https://www.ssd.ru/catalog/?SID=962&ID=1798

Без транзитной петли и при условии ввода в круглые патрубки 2-х тонких ОК общее число вводимых в муфту кабелей может достигать 16 ОК.

Edited by Hoper

Share this post


Link to post
Share on other sites

круглый 3-4 в овальный ввести сможете ещё 2-х мест не хватает

Share this post


Link to post
Share on other sites

Так у меня такой же вариант:))) только у тя лыжина держака кассеты ниже и больше кассет войдёт:))))

Share this post


Link to post
Share on other sites

https://www.ssd.ru/catalog/?SID=962&ID=1798

Без транзитной петли и при условии ввода в круглые патрубки 2-х тонких ОК общее число вводимых в муфту кабелей может достигать 16 ОК.



В ССД очень жадные на патрубки, КДЗС.

Edited by A.V.

Share this post


Link to post
Share on other sites

круглый 3-4 в овальный ввести сможете ещё 2-х мест не хватает



Придется изголяться и впихнуть.

Но еще лучше вариант, буду от заказчика добиваться точное количества кабеля в канализации и сколько в них волокон. Так как вчера только поздно вечером узнал, что 12 кабелей получается потому что им нужно будет резать 6 кабелей и их соединять перемычкой.

Я думаю проще один кабель взять с нужным количеством волокон и проложить.

Share this post


Link to post
Share on other sites

в самой нищебродской муфте ссд я разварил два кабеля опд и восемь кабелей опц, при этом занято всего два ввода (не транзитный), GJS из той же днищенской серии такого никак не сможет. герметизация это конечно отдельная басня... наматывается бандаж изоленты, потом в фидерный ввод заливается жидкий герметик, вроде получается норм. термоусадка при использовании тросового кабеля даёт лишь мнимую герметизацию, да и термоусадки в самой нищебродской муфте нет, что говорить там даже зажимов для фиксации силовых элементов никогда не бывает приходится колхозить каждый раз самодельные))

в ссд минус основной конечно в том что кассета всего одна, а вторую толкают отдельно за бешеные бабки, как и любую другую комплектуху, которая вроде как и так должна быть в комплекте

Share this post


Link to post
Share on other sites

есть муфта Г3/Г4 -там 10 вводов

есть вариант взять В3 и к ней №11 комплекты ввода. (сам этот ввод не применял) не уверен влезут ли 4 штуки рядом, но две точно поместятся. тогда можно утрамбовать и 14 или даже 20 кабелей в одну.

Share this post


Link to post
Share on other sites

может стоит тогда запроектировать несколько муфт? а то больно уж страшный горыныч у вас получается. Г3 берите. кетая не нужно, кстати,там термоусадка родная днище, тонкая и клея мало.



Мне вообще предлагали МОГ кинуть, а их получилось бы 4 шт с обеих сторон. Но опять упираемся в термоусадки. ССД жадные и не укомплектовывают нормально, а вот Китай укомплектовывает, да и заказчик уже соглашается на Китай, так как смета в разы дешевле становится.

Слово заказчика закон!!!! Я просто сказал, что ответственности тогда не буду ни какой нести в случае попадания воды в муфту.

Share this post


Link to post
Share on other sites

ну если варить вам, я бы просто требовал муфту от ссд. кетай просто ад. хороие термоусадки продаются палками и стоят весьма недорого. у нага 30/8 стоит 360р/метр

смета от стоимости муфты в разы? O_o а работа тогда беспатная что ли)

Share this post


Link to post
Share on other sites

ну если варить вам, я бы просто требовал муфту от ссд. кетай просто ад. хороие термоусадки продаются палками и стоят весьма недорого. у нага 30/8 стоит 360р/метр

смета от стоимости муфты в разы? O_o а работа тогда беспатная что ли)



Ну почему бесплатная. Мне за такой выезд нормально будет. За два дня заработать энную сумму денег,это хорошо. Многие за месяц столько получают.

Share this post


Link to post
Share on other sites

ну если варить вам, я бы просто требовал муфту от ссд. кетай просто ад. хороие термоусадки продаются палками и стоят весьма недорого. у нага 30/8 стоит 360р/метр

смета от стоимости муфты в разы? O_o а работа тогда беспатная что ли)



Ну почему бесплатная. Мне за такой выезд нормально будет. За два дня заработать энную сумму денег,это хорошо. Многие за месяц столько получают.

Вы видимо не поняли сарказма) в том то и дело, цена муфты-мелочь. Надо сразу брать хорошее.

Share this post


Link to post
Share on other sites

Вариантов много.

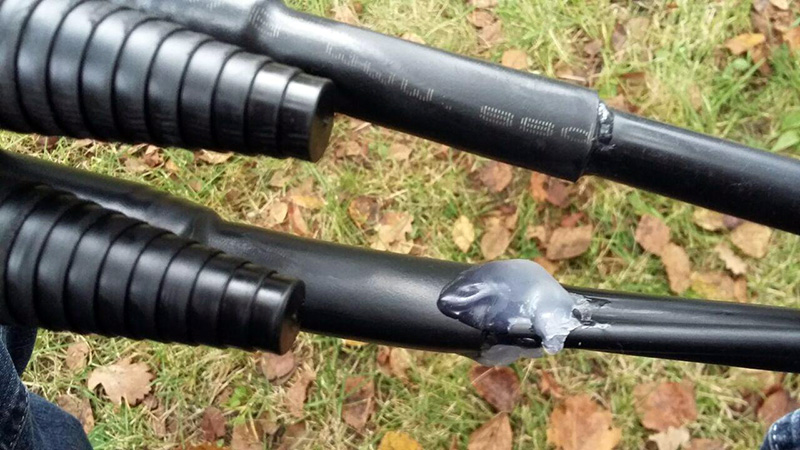

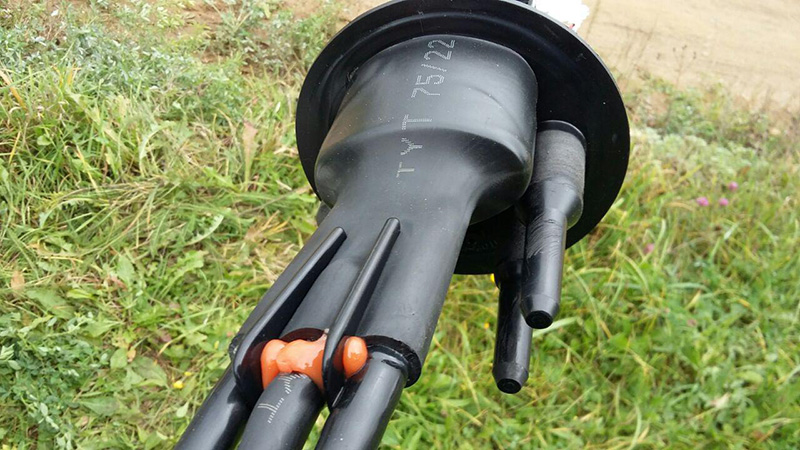

photo_2016-09-25_00-10-30.jpg photo_2016-09-25_00-10-43.jpg



Темку бы переименовать, чтобы потом поиском найти можно было?

А-ля "максимальное количество вводов в муфту" ...



Вот тут я на 7 вводов искал http://forum.nag.ru/forum/index.php?showtopic=94877



по факту стандартными средствами на 8 получается.



Вот тут фотография есть.



http://forum.nag.ru/forum/index.php?showtopic=109835&view=findpost&p=1193391



если используя термоклей по 2\3 кабеля запихивать в простой ввод, то ввести можно ооочень много кабелей.

Share this post


Link to post
Share on other sites

Вариантов много.



post-101305-043096600 1474751668_thumb.jpg post-101305-007985100 1474751670_thumb.jpg



Темку бы переименовать, чтобы потом поиском найти можно было?

А-ля "максимальное количество вводов в муфту" ...



Вот тут я на 7 вводов искал http://forum.nag.ru/forum/index.php?showtopic=94877



по факту стандартными средствами на 8 получается.



Вот тут фотография есть.



http://forum.nag.ru/forum/index.php?showtopic=109835&view=findpost&p=1193391



если используя термоклей по 2\3 кабеля запихивать в простой ввод, то ввести можно ооочень много кабелей.



Да это понятно. Как все будет готово, то обязательно скину фотографии.

Надеюсь ни чего не изменится, а то вдруг еще кабелей добавится)))

Share this post


Link to post
Share on other sites

мне все таки интересно, использовал ли кто ввод 11?


Share this post


Link to post
Share on other sites

Вы видимо не поняли сарказма) в том то и дело, цена муфты-мелочь. Надо сразу брать хорошее.



Не мне решать. Я предлагаю дешевые и дорогие. Пускай сами думают.

Share this post


Link to post
Share on other sites

Темку бы переименовать, чтобы потом поиском найти можно было?

А-ля "максимальное количество вводов в муфту" ...





Почему бы и нет, но как ее изменить?

Модераторы не поменяете название темы?

Share this post


Link to post
Share on other sites

мне все таки интересно, использовал ли кто ввод 11?

post-49931-087988800 1474803081_thumb.jpg



Не видел таких вводов.

Share this post


Link to post
Share on other sites
