[Hadobard]

Здравствуйте.



По стечению обстоятельств, пришлось решать на работе непрофильные задачи (я вообще-то музыкант). Собственно, прошу помощи.

Имеется: OLT фирмы Huawei, модель MA5608T. В нее прилетает интернет от нашего провайдера, VLAN 300, порт GE0.

Даунлинки от OLT - Epon, уходят в ONU + EoC блоки, которые работают в транспаренте, то бишь как медиаконвертер.

Собственно, интернет-то я смог каким-то чудом прокинуть, руками прописав ONU-шки по МАКам.

Но вот беда - не могу уразуметь, каким макаром создать вилан управления. Запутался.

Виланы спокойно назначаются GE портам. А вот EPON-портам - сия функция не поддерживается (так и пишет).

Причем из телнета OLT спокойно пингуются онушки. Сам я подключен к порту Ethernet.



Помогите, люди добрые, ткните в нужную сторону - как пробраться на вебморды ONU-шек? Им назначены адреса из 172.16.0.0/24



[Satsky]

А влан 300 как создали на олт? Думаю,что по такому же принципу и влан управления надо создать, не?

[Ars228]

а какой командой можно узнать серийный номер?

[Diman_xxxx]

а какой командой можно узнать серийный номер?

ONT ?



MA5683T(config-if-gpon-0/0)#display ont info 0 1

---------------------------------------------------------------------

F/S/P : 0/0/0

ONT-ID : 1

Control flag : active

Run state : online

Config state : normal

Match state : match

DBA type : SR

ONT distance(m) : 10548

ONT battery state : support but invalid

Authentic type : SN-auth

SN : 4857544349DD470F (HWTC-49DD470F)



если не прописана

MA5683T(config-if-gpon-0/0)#display ont autofind 0

Failure: The automatically found ONTs do not exist



или все серийники с порта борды



display board 0/0

[Ars228]

ONT ?

на самой машке ma5608t как посмотреть её серийник, точнее какой командой?

[KonstantinRM]

Всем привет!



Кто-нибудь может поделиться рабочим конфигом с настроенным mcst для данной OLT?

Заранее большое спасибо!

[shafiev]

Всем привет!



Кто-нибудь может поделиться рабочим конфигом с настроенным mcst для данной OLT?

Заранее большое спасибо!



Привет , у меня тут на форуме уже выкладывал http://forum.nag.ru/forum/index.php?showtopic=94688&view=findpost&p=971707

Вообще по хорошему нужно мануал почитать

[Avad0n]

Приветствую!

Никто случайно не использует на OLT Huawei ону-роутеры (Huawei HG8245, ZTE F660, NG-PON NG-04, etc) в режиме роутера? Просьба, поделиться примерами настройки профилей и service-port.

Буду благодарен)

[ShyLion]

Взяли на тест дивайс. С GPON раньше дела не имел, только с BDCOM GEPON.

Коллеги, как увеличить idle-timeout для сеанса ssh??? вводить idle-timeout с разными значениями пытался, толку ноль, выкидывает через минуту простоя, что бесит неимоверно. Только отвлекся на страничку с доками и все, привет-пока.

[ShyLion]

Каждый порт на каждой онушке надо вручную настаивать? Нельзя тупо шаблоны прицеплять?

[ShyLion]

Базовые настройки освоил, MVR даже освоил. Теперь надо научится настраивать home gateway. Кто нибудь освоил это кунфу? Нашел в доках как закинуть XML с конфигом, а вот синтаксис самого XML что-то не нахожу пока.

[sudo]

4 часа назад, ShyLion сказал:

Базовые настройки освоил, MVR даже освоил. Теперь надо научится настраивать home gateway. Кто нибудь освоил это кунфу? Нашел в доках как закинуть XML с конфигом, а вот синтаксис самого XML что-то не нахожу пока.

а какая у вас олт и софт? у хуавея вроде нет функции mvr

[ShyLion]

oh-645#display version

  VERSION : MA5600V800R015C00
  PATCH   : SPC108 HP1019
  PRODUCT : MA5608T



[MA5600V800R015: 5800]
#
[sysmode]
  <sysmode>
 switch adsl mode to rfc2662 vdsl mode to tr129
 xpon mode switch-to profile-mode
 voice-spec set vag-num 8
 voice-spec set sip-account-num 2048
 protocol support h248
 system ex-mode backup
 router mode basic
#
[global-config]
  <global-config>
 sysname oh-645
 terminal user name buildrun_new_password root
*J$1a$@Nt34icvK0$>]R{R)1@{%=,UYYdnUfQ82|^6LpSh1I`hC6wAD4:$* 7
0000:00:00:00:00:00 0000:00:00:00:00:00 root 1 "-----" 0
 system user idle-timeout
 idle-timeout 255
 traffic table ip index 7 name "IPTV" cir off color-mode color-blind priority 4 priority-policy local-setting
 dba-profile add profile-id 10 profile-name "DBA_200M" type3 assure 10240 max
204800
 ont-srvprofile gpon profile-id 1 profile-name "ONT_sp_1PORT_IPTV"
 ont-srvprofile gpon profile-id 2 profile-name "srv-profile_2"
  ont-port eth adaptive
  multicast-forward untag
  port vlan eth 1 translation 405 0 user-vlan 405 0
  commit
 ont-srvprofile gpon profile-id 3 profile-name "ONT_sp_HGW"
  ont-port eth adaptive
  multicast-forward untag
  commit
 ont-lineprofile gpon profile-id 0 profile-name "line-profile_default_0"
  tcont 0 dba-profile-id 2
  tcont 1 dba-profile-id 0
  commit
  quit
 ont-lineprofile gpon profile-id 1 profile-name "ONT_lp_1PORT_IPTV"
  tcont 1 dba-profile-id 10
  gem add 1 eth tcont 1
  gem add 2 eth tcont 1
  gem add 3 eth tcont 1
  gem mapping 1 0 vlan 400
  gem mapping 2 0 vlan 405
  gem mapping 3 0 vlan 18
  commit
  quit
 system encoding UTF-8
#
[device-config]
  <device-config>
 board add 0/1 H807GPBD
 board add 0/4 H801MPWC
 board add standby sub0 CPCA
#
[public-config]
  <public-config>
 timezone GMT+ 05:00
 snmp-agent local-engineid 800007DB03A0086F9D3B901F
 snmp-agent community read $E$MK9LJ*F+N_a,5`zEaRJiyZV8fLNus#B)P6-zWfAtt%$c(_$
 snmp-agent sys-info contact Admin
 snmp-agent sys-info location "Tyumen, Respubliki 243"
 snmp-agent sys-info version v2c
#
[vlan-config]
  <vlan-config>
 vlan 7 smart
 vlan 18 smart
 vlan 400 smart
 vlan 405 smart
 vlan name 7 "Dev_Mgmt"
 vlan name 400 "IPTV_MCAST"
 vlan name 405 "IPTV_STB"
 port vlan 7 0/2 0
 port vlan 18 0/2 0
 port vlan 400 0/2 0
 port vlan 405 0/2 0
#
[mcu]
  <mcu-0/2>
interface mcu 0/2
 speed 0 1000
 speed 1 1000
 speed 2 1000
 speed 3 1000
#
[gpon]
  <gpon-0/1>
 interface gpon 0/1
 port 0 ont-auto-find enable
 port 1 ont-auto-find enable
 port 2 ont-auto-find enable
 port 3 ont-auto-find enable
 port 4 ont-auto-find enable
 port 5 ont-auto-find enable
 port 6 ont-auto-find enable
 port 7 ont-auto-find enable
 ont add 0 0 sn-auth "485754437B8D948B" omci ont-lineprofile-id 1
ont-srvprofile-id 2 desc "ONT_NO_DESCRIPTION"
 ont ipconfig 0 0 static ip-address 10.18.0.128 mask 255.255.240.0 vlan 18
priority 5
 ont add 0 1 sn-auth "48575443A07CB996" omci ont-lineprofile-id 1
ont-srvprofile-id 3 desc "ONT_NO_DESCRIPTION"
 ont ipconfig 0 1 static ip-address 10.18.0.1 mask 255.255.240.0 vlan 18
priority 5
 ont port native-vlan 0 0 eth 1 vlan 405 priority 0
#
[emu-config]
  <emu-config>
 emu add 0 fan 0 1  "H831FCBB"
#
[bbs-config]
  <bbs-config>
 service-port 0 vlan 400 gpon 0/1/0 ont 0 gemport 1 multi-service user-vlan 400 tag-transform translate inbound traffic-table index 7 outbound traffic-table
index 7
 service-port 1 vlan 405 gpon 0/1/0 ont 0 gemport 2 multi-service user-vlan 405 tag-transform translate
 service-port 4 vlan 18 gpon 0/1/0 ont 0 gemport 3 multi-service user-vlan 18
tag-transform translate
 service-port 5 vlan 18 gpon 0/1/0 ont 1 gemport 3 multi-service user-vlan 18
tag-transform translate
#
[btv-config]
  <btv-config>
 btv
 igmp user add service-port 1 no-auth
 multicast-vlan 400
  igmp match mode disable
  igmp match group ip 239.185.46.1 to-ip 239.185.46.255
  igmp multicast-vlan member service-port-list 1
  igmp mode snooping
  igmp uplink-port 0/2/0
 btv
 igmp profile add profile-index 0 profile-name IGMP_prof
#
[lldp-config]
  <lldp-config>
 lldp enable
 lldp enable port 0/2/0
 lldp management-address 10.0.7.19
#
[config]
  <config>
multicast routing-enable
 mpls label start 8192
#
[prevlanif]
  <prevlanif>
 interface vlanif7
 interface vlanif18
#
[vlanif]
  <vlanif7>
interface vlanif7
 ip address 10.0.7.19 255.255.255.0
#
  <vlanif18>
interface vlanif18
 ip address 10.18.15.253 255.255.240.0
 arp proxy enable
#
[meth]
  <meth0>
interface meth0
 ip address 10.0.6.45 255.255.255.0
#
[null]
  <null0>
interface null0
#
[aaa]
  <aaa>
aaa
 authentication-scheme "default"
 #
 authorization-scheme "default"
 #
 accounting-scheme "default"
 #
 domain "default"
 #
[post-system]
  <post-system>
 ntp-service unicast-server 10.0.6.101
 ntp-service unicast-server 10.0.6.10
 undo ssh server compatible_ssh1x
 ssh user root authentication-type password
#
return



Настроил IP на онушках, но пинга на них нет. ЧЯДНТ?



У обеих в capability "IP configuration:                   support".

[ShyLion]

Дальше - больше, я вообще убрал gem 1 отовсюду и один черт, ТВ идет, получается мультик вставляется в 405 вилан еще на самом олте, что поднимает вопрос о QoS.

[monkeyuser]

Удалось ли добиться пинга? У меня схожая проблема уже второй день бьюсь =(

[ShyLion]

ОЛТ работает, онушки в режиме бриджей тоже. HGW не используем - гемор с настройкой.

[olnet]

Может кто то сталкивался и знает что происходит.
Есть OLT MA5608T Gpon.
С него включена клиентская onu BDCom 1501DT.

В последнее время попалось пару ону которые не отображают уровни сигналов, при этом вообще перестаёт работать:

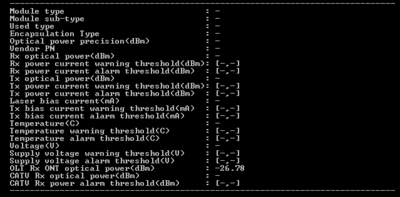

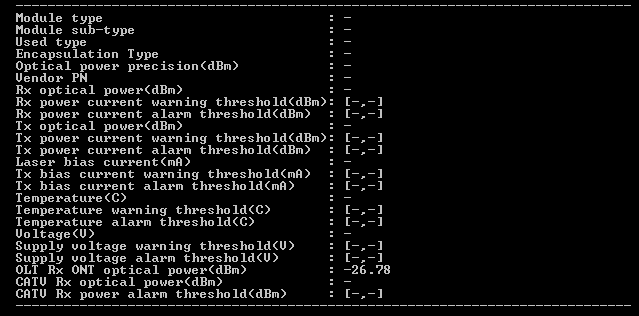

На фото как это выглядит.

Проблема в том что через 1-2 дня может самостоятельно всё восстановится и работать.


[[anp/hsw]]

В 06.11.2021 в 16:49, olnet сказал:

В последнее время попалось пару ону которые не отображают уровни сигналов

В дешевой ону оптический модуль может быть без DDM, т.е. без поддержки считывания уровней сигналов. Или протокол обмена может не совпадать. Так что то, что он их не показывает, проблемой не является.

[fastboot]

В двух словах можете рассказать принцип работы SIP на Huawei?

Почему или как ICMP пинг до сервера SIP не проходит? а на ONT с RJ-12 происходит авторизация SIP аккаунта? в логах код 486, телефон работает входящие/исходящие звонки работает.

Интересует подключить свою станцию на Astreisk к ONT а сам ONT подключается к OTL Huawei?

[[anp/hsw]]

В 20.01.2022 в 00:58, fastboot сказал:

Почему или как ICMP пинг до сервера SIP не проходит?

А почему должен? Вам это обещал оператор? Скорее всего vlan с интернетом и с voip разные, вот и не ходит.

В 20.01.2022 в 00:58, fastboot сказал:

а на ONT с RJ-12 происходит авторизация SIP аккаунта?

SIP или H.248. В России обычно SIP.

[fastboot]

В 28.01.2022 в 09:48, [anp/hsw] сказал:

Скорее всего vlan с интернетом и с voip разные, вот и не ходит.

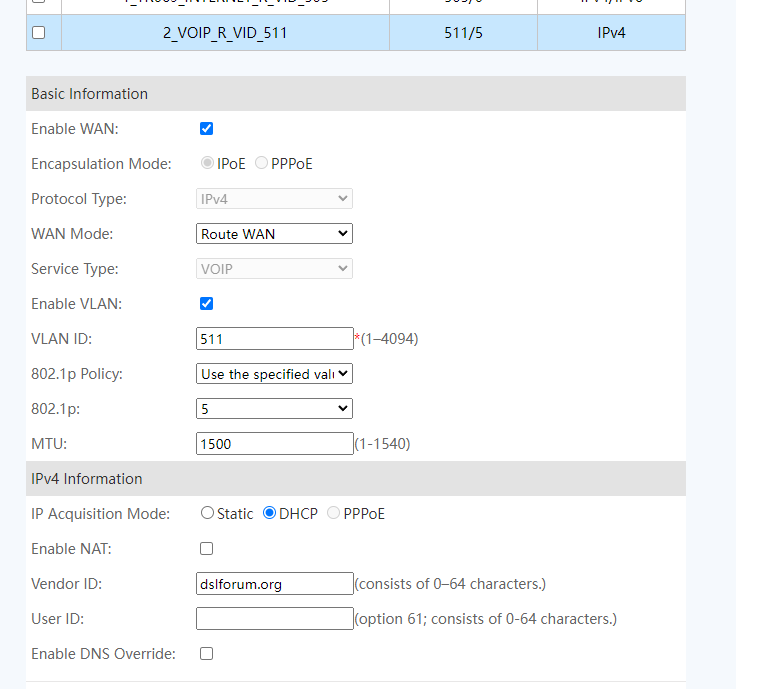

подскажи пожалуйста что собой представляет Vendor ID?

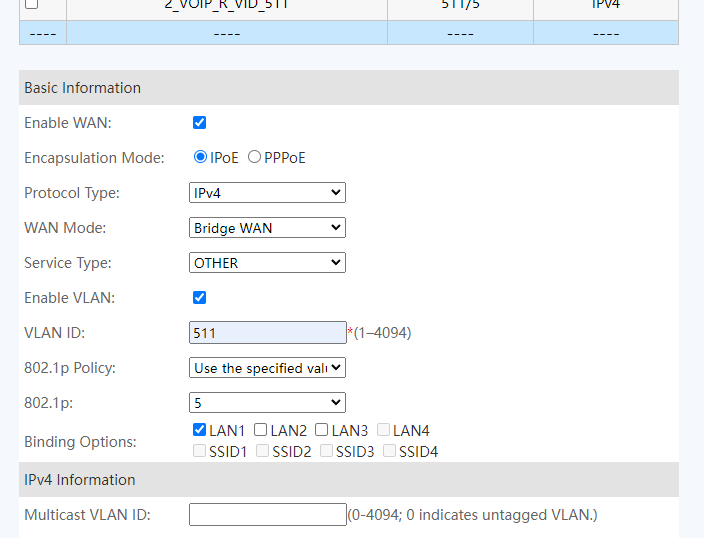

хочу превратить из WAN mode -> bridge





Хочу подключить asterisk на порт LAN1, подскажите пожалуйста подробно принцип работы Vendor ID



Multicast VLAN ID: я предполагаю что нужно выставить тут 0



На Asterisk выставить MAC адрес сетевой карты от ONU? и остаётся вопрос зачем нужен Vendor ID?



[[anp/hsw]]

В 01.02.2022 в 22:58, fastboot сказал:

подскажи пожалуйста что собой представляет Vendor ID?

Применительно к скриншоту - идентификационная строка, можно в зависимости от нее получать разные настройки по dhcp.



В 01.02.2022 в 22:58, fastboot сказал:

На Asterisk выставить MAC адрес сетевой карты от ONU?

Не получится. Если он будет совпадать с мак-адресом самой ONU, то ONU трафик не выпустит за пределы себя. Выберите любой другой.

В 01.02.2022 в 22:58, fastboot сказал:

и остаётся вопрос зачем нужен Vendor ID?

Вашему провайдеру виднее. Многие не используют никак.

[fastboot]

В 06.02.2022 в 10:38, [anp/hsw] сказал:

Не получится. Если он будет совпадать с мак-адресом самой ONU, то ONU трафик не выпустит за пределы себя. Выберите любой другой.

яж Bridge WAN делаю, но не суть.

вот мне стало интересно, провайдер через OLT зашивает WAN VLAN VoIP, как думаете можно ли найти этот файл или этот конфиг в недрах девайса? А то получается на данный момент я сравниваю SIP пакеты WireShark`ом - мне бы посмотреть какие параметры задаются дополнительно к Voice службе





я потихоньку копирую параметры для PJSIP.conf но некоторые я не понимаю что и зачем



Понял только одно

[global]
user_agent=HUAWEI...



и авторизация вроде по пакетам md5 пароль? но он не совпадает с оим md5 паролем, хотя я пароль от провайдера получил в настройках ONU

[[anp/hsw]]

В 06.02.2022 в 15:49, fastboot сказал:

провайдер через OLT зашивает WAN VLAN VoIP, как думаете можно ли найти этот файл или этот конфиг в недрах девайса?

Все настройки, какие провайдер передаст на ONU, в итоге останутся в его файле конфигурации - просто сохраните его на комп, и изучайте, если провайдер это вам позволил



В 06.02.2022 в 15:49, fastboot сказал:

но он не совпадает с оим md5 паролем, хотя я пароль от провайдера получил в настройках ONU

Тот, который в настройках - точно должен подойти. Иначе сама ONU не может зарегистрироваться штатным образом.



[fastboot]

@[anp/hsw]

<SIP ProxyServer="10.248.15.4" ProxyServerPort="5060" ProxyServerTransport="UDP" X_HW_SecondaryProxyServer="10.248.45.4" X_HW_SecondaryProxyServerPort="5060" X_HW_SecondaryProxyServerTransport="" RegistrarServer="" RegistrarServerPort="5060" RegistrarServerTransport="UDP" X_HW_SecondaryRegistrarServer="" X_HW_SecondaryRegistrarServerPort="5060" X_HW_SecondaryRegistrarServerTransport="UDP" OutboundProxy="" OutboundProxyPort="5060" X_HW_SecondaryOutboundProxy="" X_HW_SecondaryOutboundProxyPort="5060" UserAgentDomain="ims.idc.md" UserAgentPort="5060" UserAgentTransport="" VLANIDMark="" EthernetPriorityMark="-1" X_HW_802-1pMark="" DSCPMark="24" Organization="" RegistrationPeriod="300" TimerT1="500" TimerT2="4000" TimerT4="5000" RegisterRetryInterval="30" InboundAuthUsername="" InboundAuthPassword="" UseCodecPriorityInSDPResponse="0" SIPResponseMapNumberOfElements="0" X_HW_EmergencyDSCPMark="-1" RegisterExpires="600" X_HW_HeartbeatCycle="60" X_HW_HeartbeatCount="3">

<VoiceProfileInstance InstanceID="4294967294" Name="" SignalingProtocol="" Region="" DTMFMethod="InBand" DigitMap="" X_HW_DigitMapMatchMode="Min" X_HW_PortName="" X_HW_OverseaVer="0" X_HW_HowlerSendFlag="1" DigitMapEnable="1" Enable="Enabled" X_HW_KeepTransferActivePeriod="0" X_HW_ServerType="" X_HW_Option120PriorityMode="1">

<auth auth="0" authInitKey="" authmgid="" authHeader="0" HeaderSecurityType="md5" Rfc2833EncryptKey=""/>

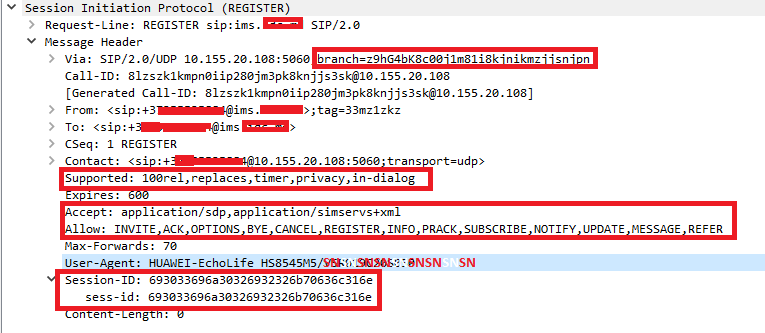

в пакете интерисует

Session-ID: 693033696a30326932326b70636c316e

Accept: application/sdp,application/simservs+xml



это что-то специфичное прошивки? без него как думаете работать будет?
