Проблемы и ремонт автоматических сварочных аппаратов на примере FSM-60s и Fitel S178

[indiga]

Здравствуйте. Может не в тему но все же. Надеюсь на помощь. Аппарат китайский (optical fiber fusionsplicer al-7) простоял около года без дела. При включении мерцает экран и между электродами проскакивает дуга, так от 3-х до 5 раз. При повторном включении повторяется. Что может быть?

[Fibercom]

Не стоит переживать. Это Sigalfire - нормальное поведение от данной фирмы. Они гении , но…маркетинга.
было же куплено потому, что выглядит как аппарат, и говорят, что это аппарат. После того как в 2013 году была куплена первая модель от них (полностью ручной привод в 2013 году!) и даже в нем нарушилась логика (!) . Он был вручную разломан руками, как буханка хлеба (такой уровень прочности пластика). Мое мнение - если люди один раз смогли такое сотворить и пустить продажу, то это уже не лечится, все последующее будет  очень похожим. У меня есть знакомый такой тип людей - они принципе не терпят когда, что то делается качественно и надежно. Все ,что не делают - выглядит временно , на каких-то подвязочках и примоточках..

Edited May 7, 2025 by Fibercom

[Boris Hoff]

Спасибо. 👍

[Tygra]

Всем привет ! Sumitomo Type37 , ищу матрицу , вернее платку с матрицей, камеры ... Отработал у нас около 20 лет верой и правдой , но последнее время стал хандрить и жаловаться на камеру , "неравномерная яркость" и отказ в работе ... Зеркала в норме , диоды подсветки тоже , на той камере что норм нормальный белый фон , на той что с проблемой какой то "лабиринт" на фоне , поменял матрицы местами аппарат стал варить , фоновый "рисунок" сместился на другую ось  наблюдения , но я понимаю что это не ремонт. Новый китайский наверняка купим, но речь сейчас не о том , жалко хороший аппарат, восстановить хотя бы в запас на н\з к китаю доверия нет (  ....

[Fibercom]

Может плохо протерта? А лабиринт микроорганизмы обычно оставляют ). Это чистится.  В гараже не хранилось? Как то на одном аппарате включил , он пахнул прямо погребом, а там прям  вместо волокон с чётким увеличением, жучки ползают типа клещей.
от 37х дохлых линз должны  быть пзс , но кто продаст?  лежит где то на складах или гаражах.
PS

когда то был фанатом sumitomo. Было у них одно преимущество - отличная видимость сердцевины и сохранялась во  всех топовых моделях. Но все же следовали по новациям за Fujikura. В нулевых, Когда была уже 40я Fujikura (почти современный уровень) , они встрепенулись, что пора от мамонта 35se отходить - выпустили 36ю, с двумя камерами…но тяжелую и без аккумулятора. Сделали 37й похожий на 40й, а Fujikura уже 50й пошли делать. Начальник Sumitomo , видимо, разозлился и приказал - «не надо вам ничего самим проектировать! тупо повторите 50ку, суньте вторую печку, хоть как то будем выглядеть. Но все равно, оставили проблему ухода волокон из начального положения, деградация линз была исправлена только в поздних 39х и 71х и далее , это косяки, которые требовали более частого обслуживания в сервисе. Пока это было корпоративном секторе - не особо проблема, там это норме отправлять сервис. А когда пошли частники, надежность 50ки и 60ки выкинула Sumitomo окончательно в узкий корпоративный сектор, где «договариваются».

Edited November 3, 2025 by Fibercom

[Tygra]

Я менял местами именно сами матрицы не трогая саму систему линз , с виду (разглядывал в микроскоп под разными углами) матрицы одинаковые , никаких видимых неисправностей или следов чего либо на поверхности я не обнаружил , тереть чем либо я их не стал дабы хуже не сделать , продул и собрал обратно поменяв их местами ... я не знаю что с ней ... Аппарат хранится на теплом сухом складе , в противоударном родном контейнере металлическом , ну как хранится , все время что он у нас мы им активно пользуемся ) , и даже сейчас он в работе , пока не чем заменить ... Пока денег выделят , пока купят что то другое и пока оно приедет японец пока в строю ... Ошибок нет , варит нормально (ну кроме того что на одной оси вместо белого фона светлый лабиринт)  , рефлектометр криминала не видит за его работой , пока по крайней мере .... Хотелось бы его конечно как то починить и отложить заменив китайцем , но великий гугл отказался рассказать где взять матрицу к нему , только аппараты в "разбор" , а это минимально 600 аппарат и 300 доставка , в 900 вечнозеленых президентов как то бессмысленно ... Рабочий аппарат можно за 2к купить ... ну или нового китайца .... Потому и ищу матрицу , может у кого лежит полуразобранный type37 ...

[Fibercom]

Таки не увидите ничего на матрицах в лупу даже. Если потереть ваткой салфеткой ничего хуже не будет только пыль появится без опыта ).

[Saab95]

Нужно разобрать аппараты и отнести к тому, кто занимается ювелирными изделиями, там посмотрят в приборы и сразу найдут причину с лабиринтом.

[Tygra]

Ну сейчас пока он хоть как то работает я его не буду трогать , приедет замена то тогда можно будет и спиртом потереть и еще чего подумать , в норме конечно хотелось бы заменить матрицу , с другой стороны ее потом настраивать , сервисные пароли искать .. Вообще там мало удовольствия что либо делать лишний раз , конструкция не самая ремонтопригодная ( ..

[foxyserg]

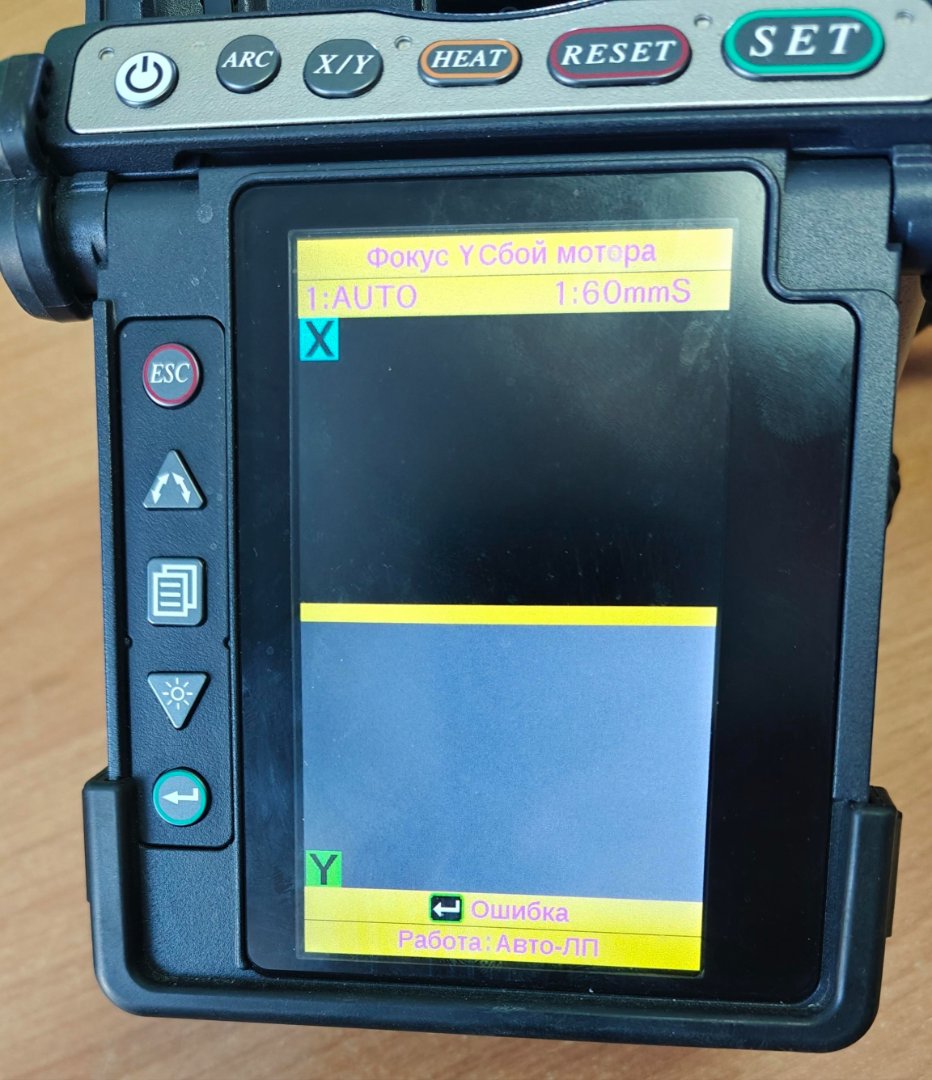

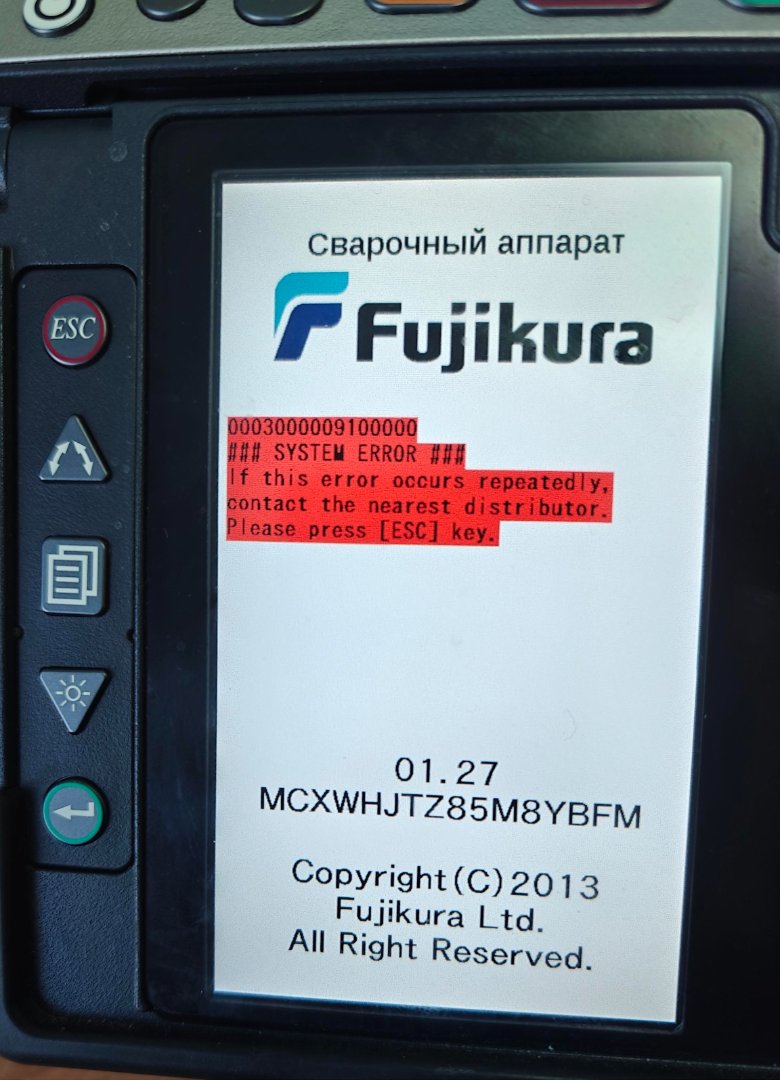

Приветствую. Fujikura 80s. При включении стал выдавать ошибку, и при сварке также ошибка. При нажатии reset также не варит. При проведении диагностики каретки спокойно двигаются по обоим осям

[Fibercom]

Проверить не вырвался ли шлейф моторчика с материнской платы. Потом проверить не загрязнился ли концевик моторчика.

там у вас еще чтото с освещением.

Edited March 5 by Fibercom

[p1ng]

Всем доброго дня! Скажите кто нить может помочь поделиться документацией в электронном виде и ПО для Fujikura 80s ? ISO родного диска или просто программу для обновления ПО. И я читал эту тему и так и не понял точно, есть риск окирпичить аппарат, если он не официально ввезён в РФ при обновлении? И даже если он на русском то это не гарантия, что он официальный? Или можно обновлять и не бояться? Или как-то проверить можно?

[p1ng]

Я так и не могу найти софт для Fujikura 80s но я нашёл для линейки аппаратов "Data Connection 70S 70R 19S 19R". Подскажите, кто знает это ПО совместимо с 80s? В интернете нашёл, что 70 это были точно такие же модели для Европы и США, а 80 это для Азии и СНГ и как будто это одинаковые аппараты.
