Tau Posted August 29, 2016 (edited) · Report post Приветствую! Коллеги, в последнее время все чаще вижу на крышах домов и прочих сооружений антенны (скорее всего - интегрированные), в виде ромба, у которых на верхних гранях сделано что-то вроде крыши, заметно выступающей (нависающей) над фронтальной поверхностью. Подскажите, что за устройства (производитель, модель) и какой смысл в этой "крыше" - защита от "протечки" (очень уж маловероятно) или радиопомех, например, "с горизонта"? Edited September 2, 2016 by Tau Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
sol Posted August 29, 2016 · Report post Телепаты сдохли. Фото в студию! Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Tau Posted August 29, 2016 · Report post Телепаты сдохли. Фото в студию! Кто знает и без фото поймёт. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
[anp/hsw] Posted August 29, 2016 · Report post в виде ромба, у которых на верхних гранях сделано что-то вроде крыши, заметно выступающей (нависающей) над фронтальной поверхностью. Если это то, о чем я думаю, то тут банальщина: китайцы гермертика пожалели (и ручного труда по его намазке), решили сделать пресс-форму с козырьком. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Tau Posted August 29, 2016 · Report post ' timestamp='1472476786' post='1318080']Если это то, о чем я думаю, то тут банальщина: китайцы гермертика пожалели (и ручного труда по его намазке), решили сделать пресс-форму с козырьком. Точно, "козырек", я полчаса слово подбирал. Не уверен, что технически эффективное решение, т.к. на мелких швах или не плотных стыках может наблюдаться капиллярный эффект, и вода потечет наверх под козырек. Ветер, опять же... Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Saab95 Posted August 29, 2016 · Report post Если козырек металлический, то он как раз для защиты антенны от воздействия осадков, что бы капли не задерживались, а зимой снег. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
magnum50 Posted August 29, 2016 · Report post Точно, "козырек", я полчаса слово подбирал. Не уверен, что технически эффективное решение, т.к. на мелких швах или не плотных стыках может наблюдаться капиллярный эффект, и вода потечет наверх под козырек. Ветер, опять же... ну так мы дождёмся фото ? или как Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
sol Posted August 30, 2016 · Report post ну так мы дождёмся фото ? или как Кто знает и без фото поймёт. а Телепаты сдохли. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Bachaa Posted August 30, 2016 · Report post Мопед не мой? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
dsk Posted September 2, 2016 · Report post http://www.airadio.com/userfiles/productsFilesSUB10_V100_d90.pdf Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

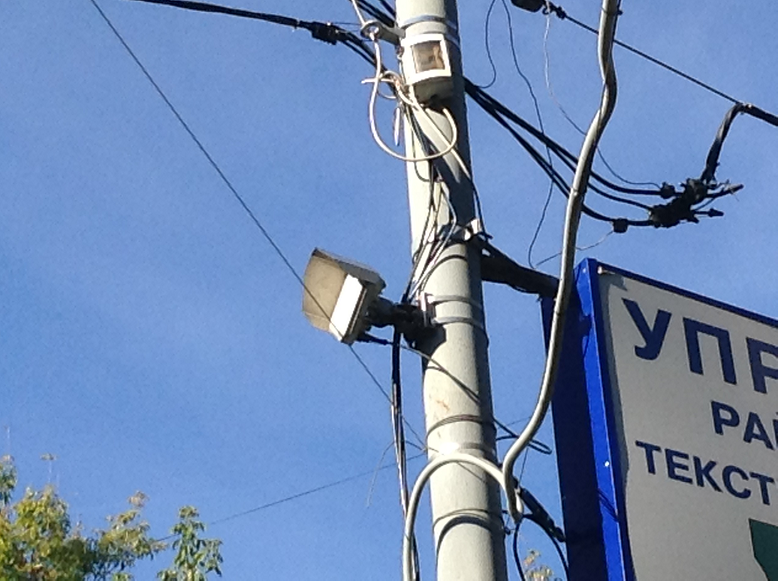

Tau Posted September 6, 2016 (edited) · Report post Сфоткал. Наверное, Sol и magnum50 сейчас сразу опознают производителя и модель? http://www.airadio.com/userfiles/productsFilesSUB10_V100_d90.pdf Дороговато ставить 60Ггц на каждый перекресток. Edited September 6, 2016 by Tau Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
sol Posted September 6, 2016 · Report post Sol не опознает. Но, чтобы ЗНАТЬ, что я не опознаю, надо было ВИДЕТЬ. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Tau Posted September 6, 2016 (edited) · Report post Есть подозрение, что девайсы в массовом порядке используются для беспроводной телеметрии/регулирования работы светофорами на некоторых (крупных или сложных, хз) перекрестках в Москве. Замечены были как раз недалеко от таких. Кабель от девайсов уходит как раз в сторону контроллера. Судя направлению, базовая станция находится где-то на крышах ближайших жилых домов. Монтажники подтверждают, что постоянно видят эти антенны на крышах, и как-то интересовались производителем, но маркировки не увидели. Edited September 6, 2016 by Tau Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
[anp/hsw] Posted September 6, 2016 · Report post Дороговато ставить 60Ггц на каждый перекресток. А вы посмотрите сметы на светофорные объекты, сразу станет понятно, что и недорого совсем на фоне остальных затрат. Там пару несколько миллионов на перекресток (штуки 3-4 светофора, детектор траффика, несколько камер) вполне нормальная цена. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Tau Posted September 7, 2016 · Report post ' timestamp='1473170171' post='1320475']А вы посмотрите сметы на светофорные объекты, сразу станет понятно, что и недорого совсем на фоне остальных затрат. Там пару несколько миллионов на перекресток (штуки 3-4 светофора, детектор траффика, несколько камер) вполне нормальная цена. Сомневаюсь, что канал ПД обеспечивает та же компания, что и обслуживает светофоры. Скорее всего - оператор связи со своими железками. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
[anp/hsw] Posted September 7, 2016 · Report post Обычно такие каналы ставятся между зависимыми друг от друга объектами (для обеспечения "зеленой полосы", фиксации нарушителей, когда детектор скорости стоит далеко). Вполне возможно, что они и в аренде, но 100% это не vlan через оператора, а p2p-линки. А то в москве с камерами как-то уже лохонулись однажды (выдале белые IP, ага). Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Tau Posted September 7, 2016 · Report post ' timestamp='1473237302' post='1320773']Обычно такие каналы ставятся между зависимыми друг от друга объектами (для обеспечения "зеленой полосы", фиксации нарушителей, когда детектор скорости стоит далеко). Вполне возможно, что они и в аренде, но 100% это не vlan через оператора, а p2p-линки. А то в москве с камерами как-то уже лохонулись однажды (выдале белые IP, ага). Рискну предположить, что там (чисто теоретически) может и не быть Ethernet/IP-стека? Какой-нить RS* бегает. Может быть? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
[anp/hsw] Posted September 7, 2016 · Report post Какой-нить RS* бегает. Может быть? Все, виденое мною, было так или иначе ethernet. Камеры обычные IP-шные, сигнализация у контроллеров - L2-based. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Saab95 Posted September 7, 2016 · Report post Это радиомосты L2, установлены с крыши ближайшего дома, где подключены к порту оператора, далее данные идут по его каналам в центр до стыка с каналом тех, кто эти радиомосты заказывал для подключения своих потребителей. Часто их ставят, когда по конкурсу требуется максимально быстрое подключение объектов, и прокладывать оптику в такие сроки просто не возможно, поэтому их забирают не особо крупные провайдеры, а средние, т.к. крупные часто с радио не связываются. В дальнейшем, при необходимости, до потребителей прокладывают оптику а радиомост снимают и используют в других местах. Рискну предположить, что там (чисто теоретически) может и не быть Ethernet/IP-стека? Какой-нить RS* бегает. Может быть? Сейчас такого уже нет, почти вся автоматика работает через L2, при необходимости всяких там RS, его прогоняют поверх IP с помощью преобразователей. Например у некоторых светофоров установлено 2 блока автоматики, основной и резервный, канал от оператора подключен в промышленный коммутатор, от которого 2 патчкорда идут в блоки, в каждом блоке свой IP адрес, и несколько портов, по которым устанавливается связь по логическим COM портам на сервере. ' timestamp='1473237302' post='1320773']Вполне возможно, что они и в аренде, но 100% это не vlan через оператора, а p2p-линки. А то в москве с камерами как-то уже лохонулись однажды (выдале белые IP, ага). Это как раз VLAN через оператора, то есть до каждого объекта нужен L2 канал до центрального узла, оператор прогоняет этот влан по своей сети до ближайшего домового коммутатора, подключает туда радиоканал, и от него потребителя. Все вланы согласуются и передаются потребителю. Потребитель видит в куче своих вланов все свои устройства, установленные в разных концах города. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
dima89 Posted September 8, 2016 · Report post скажите, Антон, откуда вы настолько наверняка ВСЁ знаете? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Tau Posted September 8, 2016 · Report post Saab95, а как такие включения легализуются? На сколько я знаю, строительство и эксплуатация подобных объектов происходит в строгом соответствии с проектом. Канал связи, его характеристики, каналообразующее оборудование, сертификаты также должны быть в проекте. Вряд ли на таких серьезных объектах допустимы временные решения, тем более, нелегальные. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Saab95 Posted September 8, 2016 · Report post Saab95, а как такие включения легализуются? На сколько я знаю, строительство и эксплуатация подобных объектов происходит в строгом соответствии с проектом. Канал связи, его характеристики, каналообразующее оборудование, сертификаты также должны быть в проекте. Вряд ли на таких серьезных объектах допустимы временные решения, тем более, нелегальные. Сами посудите, хотите подключить какую-то точку, которую подключить никакими способами другими нельзя. Владелец точки желает канал прямо сейчас. Ему оператор говорит - погоди дружище, вот сейчас подадим документы на регистрацию частот, параллельно начнем делать проект, через годик, думаем, услугу сможем подать=) Куда отправит такого оператора владелец точки? Именно по этому и ставят 60-80ггц решения, которые подлежат только уведомительной регистрации. Так же можете посмотреть на дорогах, каким образом подключены всякие там камеры - часто это инфинет (у некоторых операторов есть зарегистрированные БС на крышах ближайших зданий), бывают релейки, а иногда и убнтшки висят и смотрят в сторону соседнего дома или ближайшего города. При этом сертификаты никакие не требуются, это уже договорные отношения. То есть клиент запрашивает канал, оператор его предоставляет, при этом клиент смотрит только наличие необходимых лицензий у оператора, на само качество канала, стабильность, скорость, а не на соответствие его проектов и наличия всех разрешений. скажите, Антон, откуда вы настолько наверняка ВСЁ знаете? Потому что я с микротиками работаю. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
dsk Posted September 23, 2016 · Report post Дороговато ставить 60Ггц на каждый перекресток. Распиловка и строгание древесины... Более того, это резервный канал. Основной - оптика от МГТС к каждому светофорному объекту. Все это нужно, по большому счёту, чтоб с ptz камеры гнать картинку, которая 720x576 Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Tau Posted September 25, 2016 · Report post Более того, это резервный канал. Основной - оптика от МГТС к каждому светофорному объекту. Все это нужно, по большому счёту, чтоб с ptz камеры гнать картинку, которая 720x576 А по производителю/модели что скажете? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Sinilaj Posted September 26, 2016 · Report post Эта что ли железяка? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
