Обновление прошивки устройства SNR-ERD-4

[Victor Pestov]

27.06.2017



-v1.3.5

- повышена точность измерения напряжения

- повышена точность работы аналогового выхода

[Victor Pestov]

04.08.2017



- v1.4

- добавлена функция автоматического выбора канала частоты Wireless интерфейса

- добавлена функция фильтрации MAC-адресов для устройств Wireless Network

- web: добавлена опция включения автоматического выбора канала частоты Wireless интерфейса

- web: добавлена настройка канала частоты Wireless интерфейса

- web: добавлена страница настроек фильтрации MAC-адресов для устройств Wireless Network

- web: добавлена настройка точки доступа GPRS (APN)

- web: добавлен вывод статуса GPRS сервиса и IP адреса полученного по GPRS интерфейсу

- web: перенос элемента управления аналоговым выходом на вкладку "Управление"

- web: изменение названия радио-датчиков RFsensor-W/T/H

- web: добавлено поле для изменения названия радио-датчиков RFsensor-W/T/H на странице параметров

- snmp: добавлены OID'ы для чтения/записи названий радио-датчиков RFsensor-W/T/H

- snmp: обновление MIB файла

[fivtin]

у кого нибудь работают датчики температуры на расстоянии более 1 метра?

честно говоря уже надоели танцы с бубнами - начиная с erd-3.2 и заканчивая 4s ни на одном устройстве не работали нормально...

пробовал подключать витой парой, электропроводом.

так же в мануале дана ссылка на вики с описанием шинной технологии, но о необходимости терминатора и его номинале ни слова...

[Dmitry Polyakov]

у кого нибудь работают датчики температуры на расстоянии более 1 метра?

честно говоря уже надоели танцы с бубнами - начиная с erd-3.2 и заканчивая 4s ни на одном устройстве не работали нормально...

пробовал подключать витой парой, электропроводом.

так же в мануале дана ссылка на вики с описанием шинной технологии, но о необходимости терминатора и его номинале ни слова...

Согласно технологии 1WIRE, никаких терминаторов для работы шины не требуется.

Датчики устойчиво работаю на стометровой шине.

Опишите конкретнее ваши проблемы по опросу датчиков: устройства, длина, проявление неработоспособности.

[keu]

Здравствуйте!

Есть ли возможность добавить в будущую прошивку считывание по SNMP названий датчиков сигнализации? Которые alarmSensor1-5.

[Victor Pestov]

18.10.2017

- v1.5

- добавлена поддержка работы GPRS сервиса

- gsm: добавлен номер администратора 2

- web: добавлена настройка сетевого интерфейса "по умолчанию"

[fivtin]

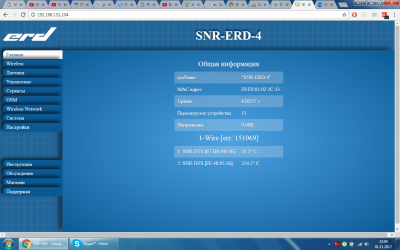

ERD-4 показывает температуру 255,5 гр. (по snmp тоже)

датчик DTS2 подключен по двухпроводной схеме

прошивка последняя 1.5

такое ощущение что неправильно замеряются  отрицательные температуры..

датчик наружной температуры

Edited October 24, 2017 by fivtin

[fivtin]

думал в данной теме решаются вопросы с неправильной работой устройств...

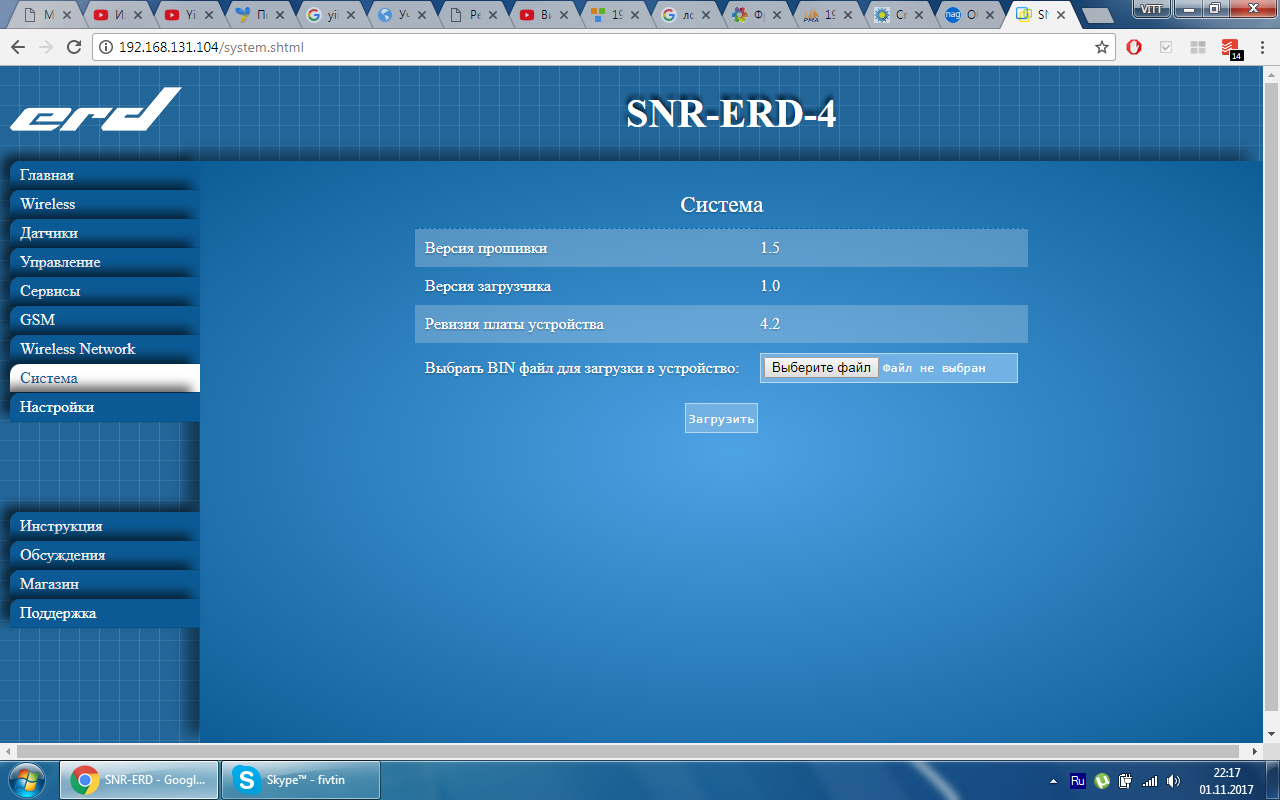

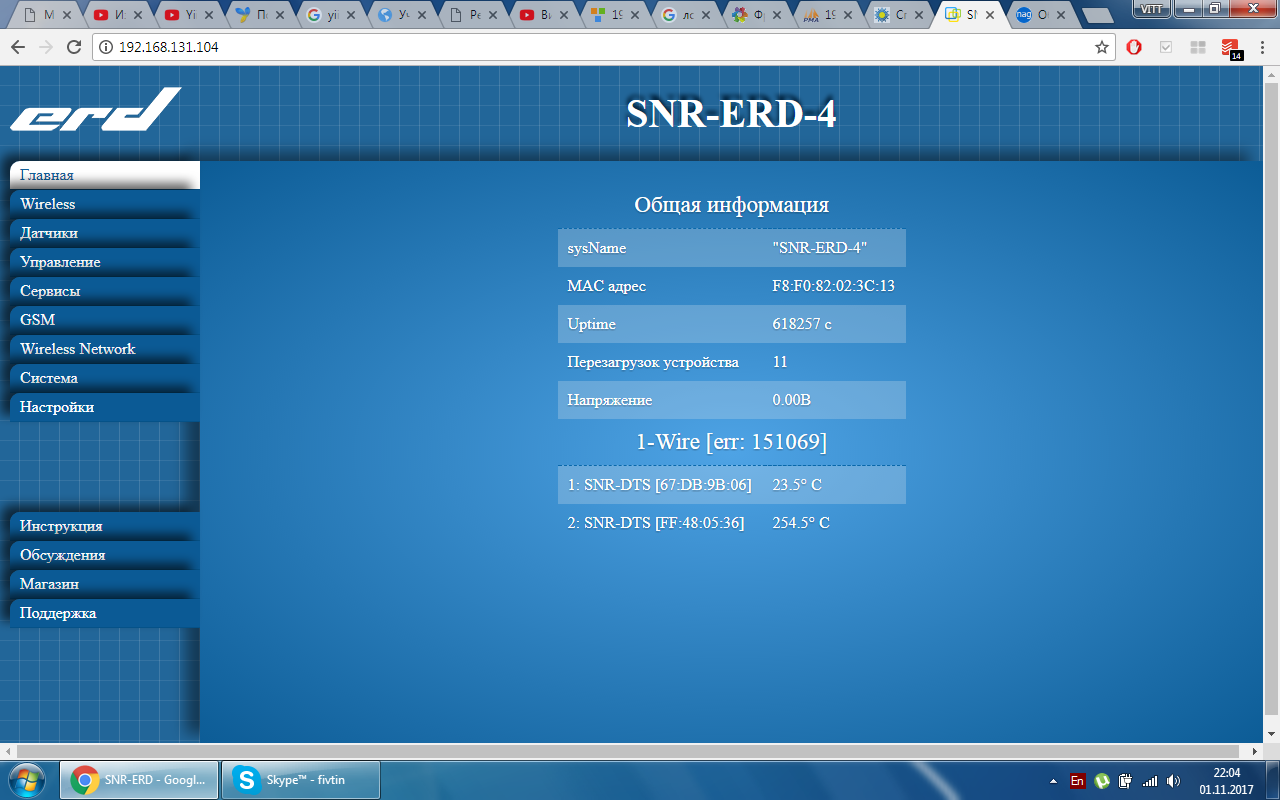

если вдруг одних слов недостаточно, то прикладываю скриншот

Edited November 1, 2017 by fivtin

[Victor Pestov]

8 часов назад, fivtin сказал:

думал в данной теме решаются вопросы с неправильной работой устройств...

если вдруг одних слов недостаточно, то прикладываю скриншот



Добрый день!

Проблема наблюдается только в условиях отрицательных температур?



При этом так быстро растет счетчик ошибок на интерфейсе [err: 151069]?

Edited November 2, 2017 by Victor Pestov

[fivtin]

Добрый день.

Счетчик ошибок растет независимо от показаний температур, я уже писал ранее что с термодатчиками наблюдается довольно странная картина, но смирился (возможно у нас много источников помех)

Такие показания выводятся только при отрицательных температурах - сразу тоже не поняли.

Как заплатку сделали при опросе устройства такое решение:

ЕСЛИ (Т_ерд > 200) ТО Т_ерд = 255 - Т_ерд

[Victor Pestov]

11 минут назад, fivtin сказал:

Добрый день.

Счетчик ошибок растет независимо от показаний температур, я уже писал ранее что с термодатчиками наблюдается довольно странная картина, но смирился (возможно у нас много источников помех)

Такие показания выводятся только при отрицательных температурах - сразу тоже не поняли.

Как заплатку сделали при опросе устройства такое решение:

ЕСЛИ (Т_ерд > 200) ТО Т_ерд = 255 - Т_ерд

Отрицательные температуры будут решены в следующей версии ПО.

Счетчик ошибок растет - это плохо. Может так же влиять на показания датчика.

Какая длинна шины датчиков?

[fivtin]

около 10-12 метров, UTP

если правильно помню подключил так: БС-БЗ - сигнальный, С-З - питание.

до этого пробовал:

1) электрический кабель 2х0,75,

2) одну витую пару,

3) по две витые пары (БЗ-З и БС-С)

4) три витые пары по трехпроводной схеме (БО-О, БЗ-З, БК-К)

[Kostyaf]

Здравствуйте, подскажите, пожалуйста, возможно ли настроить SNR-ERD-4 так, чтобы, например, при срабатывании внешнего датчика подключенного к входу DI1 отправлялось оповещение SNMP Trap, а порт DO2 коммутировал нагрузку или выполнял перезагрузку? В общем как в режиме термостата.

[Victor Pestov]

27.12.2017



- v1.6

- добавлено автоматическое получение сетевых настроек по DHTP по умолчанию

- добавлена поддержка платы устройства ревизии 4.5

- добавлена поддержка датчиков Температуры/Влажности DHT11/DHT22

- добавлена поддержка DNS

- добавлена поддержка SSL

- добавлена поддержка L2TP

- добавлена поддержка NTP

- добавлена отправка оповещений по Email при наступлении событий

- снижение фрагментируемости TCP данных при работе функции конвертера интерфейсов

- добавлено время жизни TCP соединения при работе функции конвертера интерфейсов

- fix некорректного измерения отрицательных температур датчиками, подключенными по интерфейсу 1-Wire

- fix бага, при котором устройство могло зависнуть при использовании функции ПИД-регулятора

- fix бага, при котором в приемный буфер последовательных интерфейсов могли попасть данные после закрытия TCP соединения при использовании функции конвертера интерфейсов

- gsm: повышение скорости активации GPRS-сервиса

- gsm: добавлена поддержка подключения sim-карты и антенны ко включенному устройству

- gsm: добавлена отправка показаний датчика влажности при получении SMS-запроса "Get hum"

- gsm: замена текста SMS-запроса "Get smart" на "Get DIO"

- gsm: замена текста SMS-запросов "Smart* switch password" / "Smart* reset password" на "DIO* switch password" / "DIO* reset password", где "*" - номер выхода

- gsm: изменение текста SMS-оповещений при включении / выключении термостата

- http: добавлен вывод предупредительного сообщения при изменении сетевых настроек устройства

- http: добавлена настройка режима работы входа 1-Wire

- http: добавлен вывод показаний датчиков Температуры/Влажности DHT11/DHT22

- http: добавлена настройка DNS серверов

- http: добавлена настройка Email клиента

- http: добавлена настройка L2TP клиента

- http: добавлен вывод настроек NTP

- http: добавлен вывод статуса работы DHTP-клиента при неудачной попытке получения сетевых настроек

- http: fix бага, при котором не удавалось сохранять настройки оповещений по входам DIO

- snmp: добавлена поддержка SNMPv2c

- snmp: увеличение количества OID'ов, обрабатываемых  Get-запросом

- snmp: добавлен вывод показаний датчиков Температуры/Влажности DHT11/DHT22

- snmp: изменение текста Trap'ов при включении / выключении термостата

- обновление MIB файла

[a.kazancev]

В 17.12.2017 в 17:57, Kostyaf сказал:

Здравствуйте, подскажите, пожалуйста, возможно ли настроить SNR-ERD-4 так, чтобы, например, при срабатывании внешнего датчика подключенного к входу DI1 отправлялось оповещение SNMP Trap, а порт DO2 коммутировал нагрузку или выполнял перезагрузку? В общем как в режиме термостата.

При срабатывании датчика, SNMP Trap отправляется если включены "Оповещения" на WEB-странице "Датчики" на против нужного Вам входа. Функцию управления DO при срабатывании DI можно реализовать с помощью SNMP-скриптов.

Так же мы можем подготовить для Вас кастомную прошивку в которой данный функционал будет реализован в рамках интерфейса "Синхронная работа" (WEB-странице "Сервисы"). Если запрос еще актуален то перешлите его на erd@nag.ru.

[Vladosik]

После перепрошивки отвечает на пинг секунд 10 и пропадает. ВЕБ при этом не доступен. Программа для пере-прошивки от версии 3 не подходит, т.к. она видит только hex прошивки, а эта bin.  Как быть?

[a.kazancev]

23 часа назад, Vladosik сказал:

После перепрошивки отвечает на пинг секунд 10 и пропадает. ВЕБ при этом не доступен. Программа для пере-прошивки от версии 3 не подходит, т.к. она видит только hex прошивки, а эта bin.  Как быть?



Можно восстановить прошивку через tftpd. Подробности смотрите в инструкции.



Если обновились на версию 1.6 то причина может быть в получении нового IP по DHCP. Попробуйте сбрость настройки нажатием кнопки reset в течении 10 секунд и подключить ERD на прямую к ПК. ERD будет отвечать на 192.168.15.20.



В сети с DHCP можно найти IP назначенный ERD используя программу Advanced IP Scanner https://www.google.ru/url?sa=t&source=web&rct=j&url=https://www.advanced-ip-scanner.com/&ved=2ahUKEwjMlYe70NTYAhVzSZoKHQcoAsQQFjAAegQICxAD&usg=AOvVaw1ZlPfl6FmrM2MyUNVyCW5_

[KiB.org]

Новая прошивка поинтереснее предыдущей. Буду тестить.

По быстрому пробежался по настройкам: Отрицательная температура работает (сегодня днем -25,5 градусов), почта работает, NTP работает, DNS работает, я бы один гугловский адрес забил по умолчанию.



ps

Добавьте пож-та второе меню "Сетевая диагностика" для пинга второго хоста.

[Holder]

Добрый день, имею в наличи ERD-4s и термодатчики SNR-DTS-2.

Не нашел ответ на вопрос, сколько термодатчиков можно зацепить на одну ерд?

[d.brusentsev]

3 часа назад, Holder сказал:

Добрый день, имею в наличи ERD-4s и термодатчики SNR-DTS-2.

Не нашел ответ на вопрос, сколько термодатчиков можно зацепить на одну ерд?

на одну ERD-4 можно подключить до 10 датчиков температуры (1-Wire)

[Roman-Kostenko]

Добрый день.

Возник вопрос с подключением термодатчиков.

Подключали на витую пару. Длина кабеля 5 метров.

SNR-ERD-4 то видит датчик то нет. При подключении без витой пары все работает стабильно.

Датчики SNR-DTS-2.

[KiB.org]

ERD-4S

Версия прошивки    1.6

Версия загрузчика    1.0

Ревизия платы устройства    4.2



У DIO5 не работает режим Термостат: охлаждение. Не включается нагрузка. В ручном режиме и в режиме нагрева работает корректно.

DIO3 и DIO4 работают корректно.

Настройки DIO3, DIO4 и DIO5 идентичные.



DIO1 и DIO2 не проверял. Использую их в режиме Вход. Работают на Вход корректно.

[Victor Pestov]

11.05.2018



- v1.7

- добавлена поддержка SNR-Shunt
- добавлена поддержка проводных датчиков влажности SNR-RSSensor-HTP
- добавлена автоматическая перезагрузка устройства при зависании
- добавлена функция проверки целостности прошивки переданной через веб-интерфейс или TFTP
- добавлено динамическое обновление web-интерфейса
- конвертер интерфейсов перенесён на отдельную вкладку веб-интерфейса
- конвертер интерфейсов: добавлено отображение статуса соединения
- ups: добавлена функция уведомлений по событиям Utility_fail и Utility_ok
- ups: добавлена поддержка опроса ИБП APC
- ups: добавлен OID даты замены батареи
- ups: перенесение раздела Параметры УПС на вкладку Сервисы
- snmp: данные датчиков dallas и беспроводных датчиков отображаются в виде SNMP-таблиц
- snmp: добавлена возможность записи стандартных OID sysContact, sysName, sysLocation
- snmp: oid-ветви sensstate, management и counters отображаются в snmp-таблицах DI и DO
- добавлена возможность присваивать имена проводным датчикам через web или snmp
- термостат: добавлена возможность выбора датчика температуры
- pid: выбор датчика температуры производится в соответствии с его именем или идентификатором
- gsm: добавлена возможность смены IMEI gsm-модуля
- web: перенесение разделов настройки L2TP и Email на вкладку Настройки
- фикс бага отображения отрицательной температуры датчиков RFSensor
- фикс бага, при котором состояние DIO не сбрасывалось при переключении выхода на вход
- pid: фикс бага сброса направленности регулятора после перезагрузки и сохранения номера датчика
- термостат: фикс бага, при котором термостат работал некорректно на DIO5 в режиме охлаждения
- обновление MIB файла



Обратите внимание, что в новой версии прошивки изменились адреса OID'ов. В основном это касается дискретных входов и выходов, а также датчиков температуры, теперь они представлены в виде SNMP-таблиц.

Edited May 11, 2018 by i.ryabov
добавили предупреждение

[d.brusentsev]

Шаблон для Zabbix ver. 3

Edited October 9, 2018 by d.brusentsev

[StraNiX]

@d.brusentsev Скачал шаблон, у температуры не правильные показания, должны быть 22, а показывает 0.22 (надо её умножить).
