[Bachaa]

Тут такое дело, товарищи. Мои расчетные параметры по оптическому бюджету с дребезгом разбились о суровую реальность.



Начали подключать абонентов на построенных улицах. Инженер рапортует о больших затуханиях, основываясь на данных мониторинга ОЛТ-ОНУ. Начали рыть линию. Все причесали, переварили. Сегодня приехал с разъемом на мой мощиметр к рефлектометру EXFO и начал смотреть что да как. Был неприятно удивлен.



Показываю картинки.

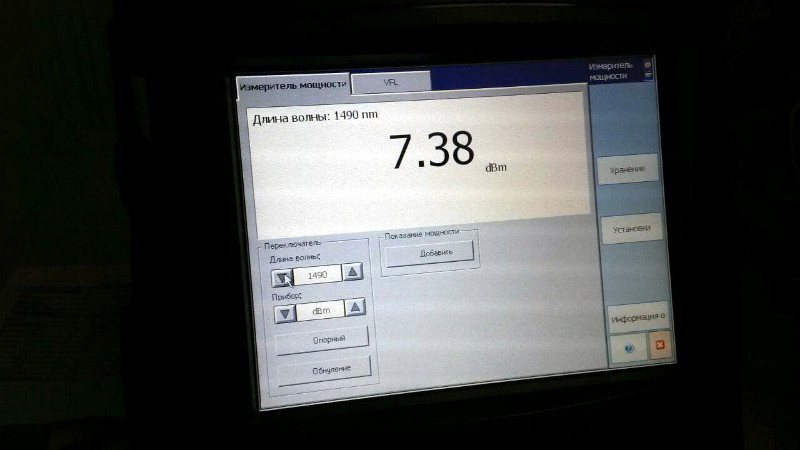

Это уровень сигнала с модуля OLT. Показания заявленные и практические совпадают.

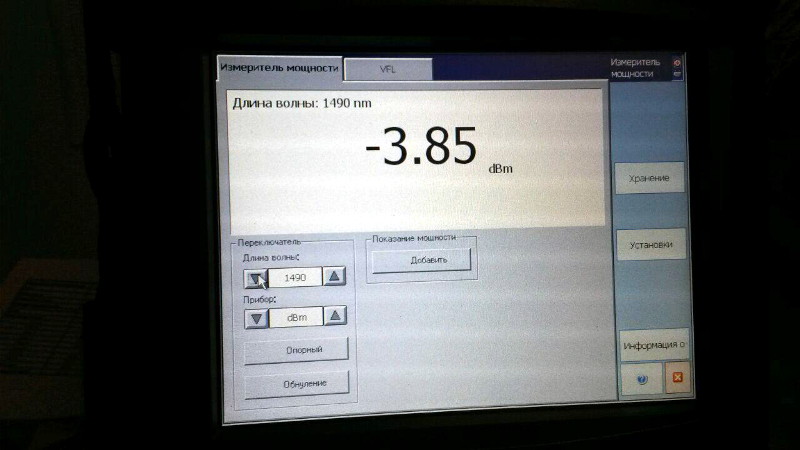

Это после оконцованного бескорпусного PLC делителя 1*4 (Заявленные затухания до -6,99)





По факту затухание -11.23 dB !!! Уася!!! ВТФ !?!?!

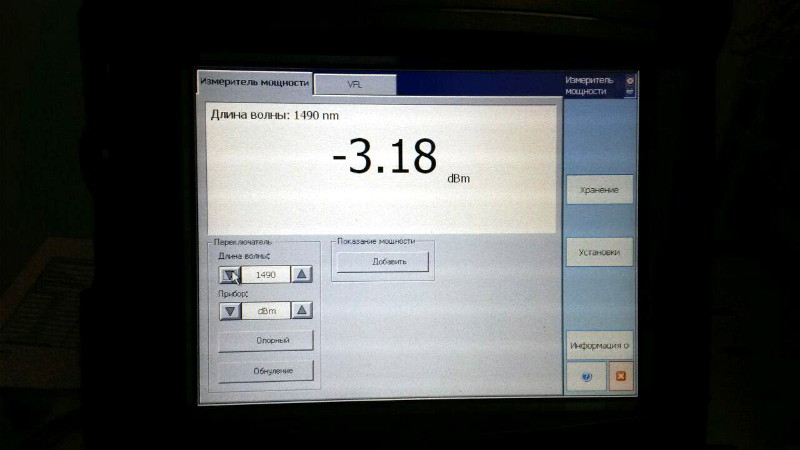

Это после корпусного оконцованного PLC делителя 1*8 (не помню что там по паспорту.)





та да!!!!! меньше, чем на 1*4 !!!



Где и у кого покупал те или иные образцы писать естессно не буду, но думаю надо проверить делители от ССД.

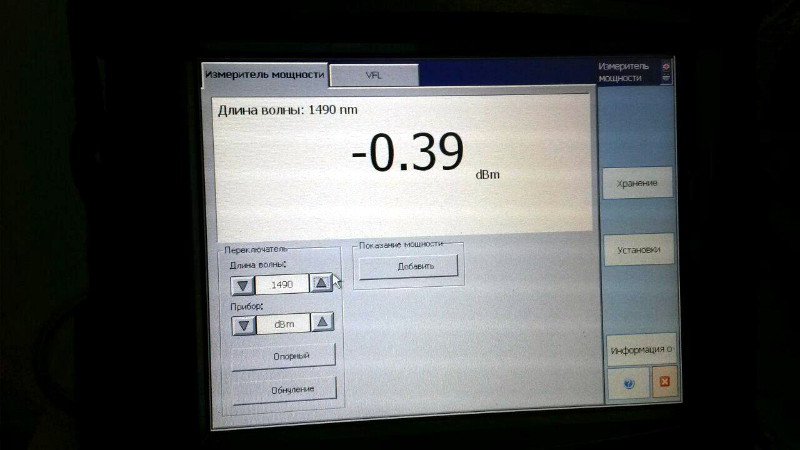

Бескорпусный оконцованный PLC 1*4





Не соврали. Все как по паспорту. ССД держит марку. Хотя я думаю, что там у них ОТК все же работает. Явное гуано на рынок пускать не будут.



Все условия тестирования одинаковые.

У меня была надежда, что бумажки с делителями от балды не кладут. Как же я был наивен :( Черти узкоглазые...



Советую ходить в магазин для покупки со своим стабилизированным источником излучения и мощиметром :)))

Ну или просто сносить поставщику башню, чтобы они сами проверяли то, что продают.



Да, кстати. Замерил затухание на стыке SC(UPC) - SC(APC)





До 3,5 dBm. Так что не пихайте в модули OLT зеленые патчкорды :)

[SNSheriff]

Bachaa,

Да, кстати. Замерил затухание на стыке SC(UPC) - SC(APC)



3.5 дбм... в 2 раза!!! а можешь рефку такого стыка сделать apc-розетка-upc ? а то не могу своим даунам разъяснить , что синее и зеленое есть две большие разницы.... кстати , совсем интересно бы если тот же стык с двух сторон

Edited July 8, 2016 by SNSheriff

[sheft]

Это после оконцованного бескорпусного PLC делителя 1*4 (Заявленные затухания до -6,99)



Прикрепленное изображение: photo_2016-07-08_18-13-54.jpg



По факту затухание -11.23 dB !!! Уася!!! ВТФ !?!?!

а это по всем отводам? или на одном из четырех?



при зачистке волокна от буфера не могли волокно дёрнуть?

хотя... месяц назад выкинул PLC делитель оконцованный, сам по себе спустя год работы, вдруг скакнуло затухание, погасил 15дб на линии с 3дб.

а продают, да, уже писал тут на форуме про партию пигтейлов, которые переваривал массово...



делители грубо и ориентировочно можно считать так - количество отводов плюс два децибела

[Bachaa]

а можешь рефку такого стыка сделать apc-розетка-upc ?



Могу, но уже уехал с работы.

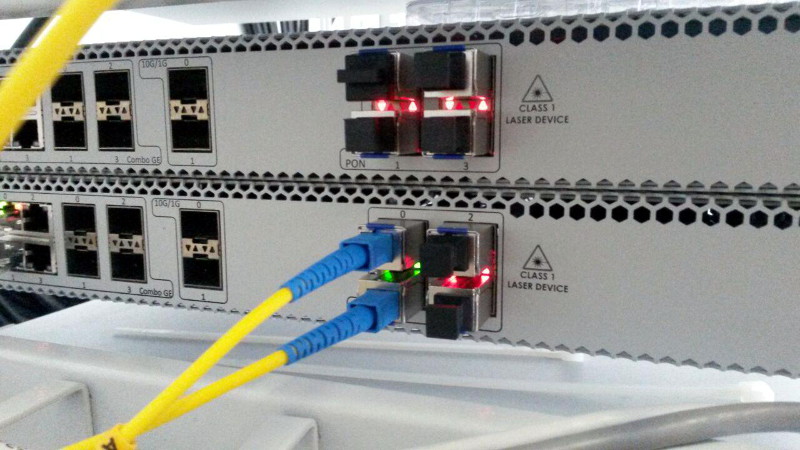

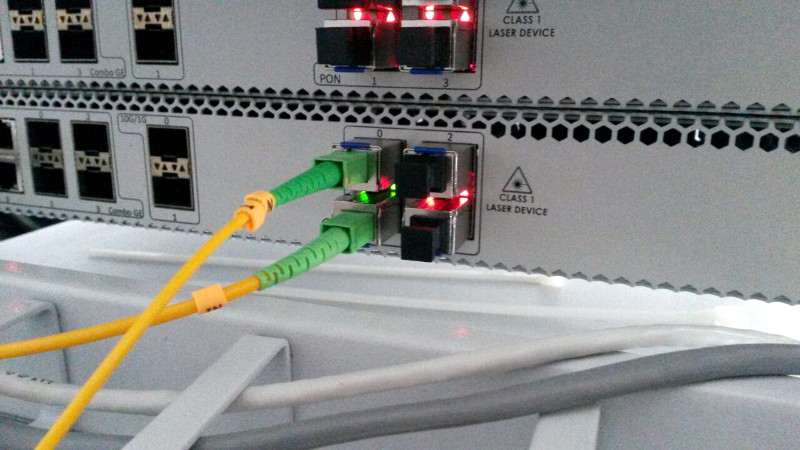

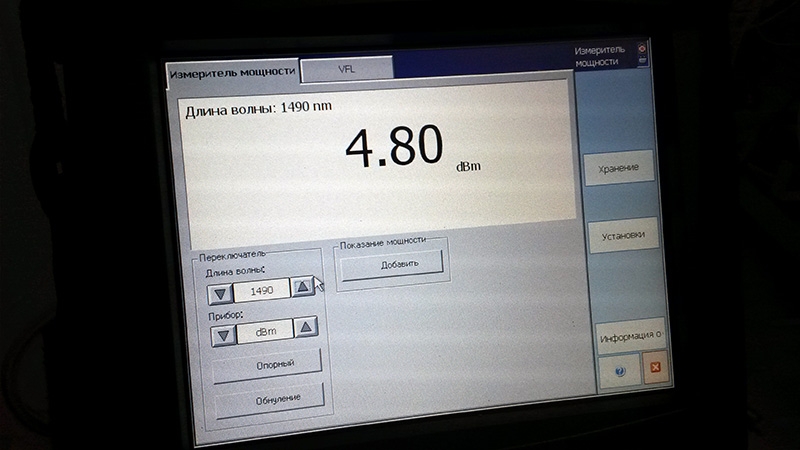

Вот, перед отъездом зафиксировал разницу на подключении к модулю разными патчкордами.



В конкретном случае разница 2,58 dBm.



Также было интересно наблюдать динамику изменений затухания при подключении патчкода на делитель через розетку и шевелении стыка. Показания прыгают до 0,3 dBm. Я думал будет гораздо меньше.



а это по всем отводам? или на одном из четырех?



По всем. Т.е. тупо дико хреновый делитель. Причем не один а целая пачка. Т.е. не случайность. На рынок завезли полное УГ.



Тут такое дело, что иногда такие делители неплохо иметь в запасе. Например у нас есть улицы на расстоянии 1 км от узла и там нужно было каким-то образом добавлять затухания. Вот туда такие делители самое то будет. Хотя х\з как он дальше себя поведет.

[sheft]

По всем. Т.е. тупо дико хреновый делитель. Причем не один а целая пачка. Т.е. не случайность. На рынок завезли полное УГ.

мда, прискорбно

Тут такое дело, что иногда такие делители неплохо иметь в запасе. Например у нас есть улицы на расстоянии 1 км от узла и там нужно было каким-то образом добавлять затухания. Вот туда такие делители самое то будет.

Вваривать откровенную какашку? надеюсь это шутка, в контексте этого даже колечки под изолентой выглядят гораздо лучше

[Bachaa]

надеюсь это шутка



это аттенюатор

[[anp/hsw]]

Например у нас есть улицы на расстоянии 1 км от узла и там нужно было каким-то образом добавлять затухания.

Таким улицам добавляют затухание неравнозначными делителями. Типа 10/90 и прочих.

В идеальном случае на линии вообще ни одного аттенюатора быть не должно, тогда бюджет линии будет использован полностью.

[Bachaa]

' timestamp='1468040489' post=1301493]

тогда бюджет линии будет использован полностью



Не будьте так категоричны. Зачем отметать один вариант в пользу другого? А что, если линия всего метров 500 и там не нужно использовать ВЕСЬ оптический бюджет. Тем более кристаллы сплиттеров я так понимаю выращивают и там нет места механической поломке. Просто что то не срослось. Один лучше, другой чуть хуже... Альтернатива должна быть.

[[anp/hsw]]

А что, если линия всего метров 500 и там не нужно использовать ВЕСЬ оптический бюджет.

Тогда эта линия позволит вам посадить не 64/128 терминалов на дерево, а больше (при наличии оборудования это поддерживающего). Либо это позволит остаток сигнала ответвить куда-нибудь в другое место. Либо позволит закупать менее мощные (более дешевые) терминалы и станционные SFP.



Тем более кристаллы сплиттеров я так понимаю выращивают и там нет места механической поломке.

В самом кристалле-то может и нет, а вот в соединении кристалл-волокно - вполне.

[taf_321]

хотя... месяц назад выкинул PLC делитель оконцованный, сам по себе спустя год работы, вдруг скакнуло затухание, погасил 15дб на линии с 3дб.



Было такое на КТВ. Подвал, где стоял ящик с делителем затопило кипятком, и сразу отвалилось половина мирокрайона - на оптические ТВ приемники вместо плановых -0.1..-2 приползало -20. Поменяли на другой, а этот распотрошили. Оказалось, что от влаги и температуры повело мастику, которой была закреплена капсула делителя, из-за чего входное волокно перегнуло градусов на 5. И все.

[sheft]

Оказалось, что от влаги и температуры повело мастику, которой была закреплена капсула делителя, из-за чего входное волокно перегнуло градусов на 5. И все.

ну так это влияние внешних факторов. а тут лежел в кросс-боксе, помимо него там ещё пяток делителей разномастных..

[Bachaa]

' timestamp='1468049986' post=1301525]

В самом кристалле-то может и нет, а вот в соединении кристалл-волокно - вполне.



Согласен. Вполне может быть.

[Aks_Alexey]

' timestamp='1468049986' post=1301525]

В самом кристалле-то может и нет, а вот в соединении кристалл-волокно - вполне.



Согласен. Вполне может быть.

Расскажите пожалуйста о своём измерителе сигнала, что за девайс такой..

Edited July 10, 2016 by Aks_Alexey

[мишаня сучков]

А магазин не напишите где такую лажу делители приобрели .

[Bachaa]

А магазин не напишите



Делители были закуплены в 8-ми местах. Поставщик бракованных делителей принес извинения и попросил не афишировать свое имя.

Я закупил партию делителей за год до начала строительства сети с целью их тщательного изучения. Для этих целей был заказан модуль для нашего рефлектометра (о нем чуть позже), который мне везли почти 8 месяцев. Когда началась стройка, свободного времени небыло, и делители пошли в линию непроверенные. Сейчас вот расхлебываем.

[Bachaa]

Расскажите пожалуйста о своём измерителе сигнала, что за девайс такой..



В работе мы используем измерительную платформу FTB-200V2 от EXFO. (http://www.c-tt.ru/tovar/platforma-exfo-ftb-200v2/) Для работы с PON был приобретен модуль FTB-7300E, но немного урезанный, без 1490, так как полный стоит около $10к. Но даже с ним мы можем со стороны узла смотреть линию ЗА делителем, т.к. EXFO способен производить такие измерения.



Для измерения уровня сигнала был приобретен модуль EXFO VPM2X с параметрами по измерению мощности от +26 до -64 dBm. Именно с этим модулем у нас произошла засада. Мы заказали его ДО событий приведших к скачкам курса доллара и поимели много неприятных разговоров с поставщиком в процессе ожидания. Мы ждали модуль более 8-ми месяцев. Нам предлагали и манибэк и замену на другой модуль VPM3 c параметрами от +10 до -86 дБм но мы все же дождались заказанный девайс.



Почему мы ждали именно этот модуль? С ним можно производить измерения мощности линий с мощными усилителями, т.к. в будущем хотим запустить КТВ.

[deniboyone]

Кстати, по поводу "зелёных" стыков (APC) столкнулся с таким: если соединение "синее" (патч-розетка-пигтейл), то затухание около 0,3дБ; а если "зелёное", то 0,8-1,1 дБ. Это магистральный участок с раманами и в итоге будем проваривать( Может кто прояснит, действительно ли APC соединение вносит большее затухание?

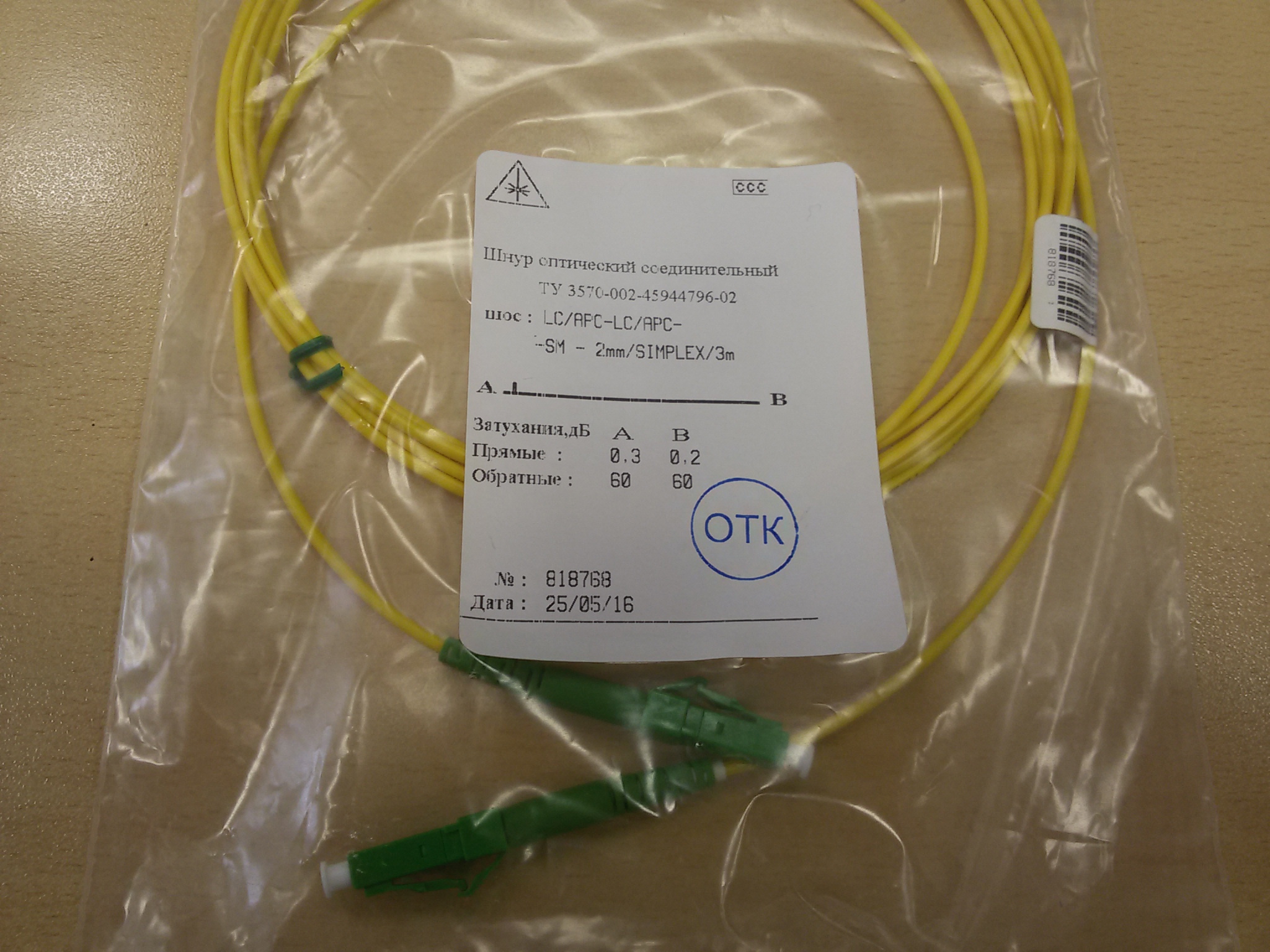

Во вложении фото патчкорда с указанием затуханий - 0,5дБ на патче)))

[SNSheriff]

арc дает больше затухание, НО меньше отраженки,, поэтому на телек и прочую фигню аналоговую их и применяют

[[anp/hsw]]

Почему мы ждали именно этот модуль? С ним можно производить измерения мощности линий с мощными усилителями, т.к. в будущем хотим запустить КТВ.

И зря. Лучше бы заказали с пределом -86. Никто не мешает мерят через аттенюатор, верхнюю границу так можно двигать сколько угодно, а вот нижнюю не подвинуть никак. Хотя -64 тоже вполне достаточно, если честно.



Во вложении фото патчкорда с указанием затуханий - 0,5дБ на патче)))

Там от балды затухания написаны на самом деле, их невозможно измерить для каждого коннектора по отдельности, максимум - у патчкорда целиком, а еще более вероятно - только у конкретного соединения "коннектор-розетка-коннектор".

[Bachaa]

' timestamp='1468253885' post=1302224]

Там от балды затухания написаны



Полностью с вами согласен. Все эти паспорта липка еще та...



' timestamp='1468253885' post=1302224]

Никто не мешает мерят через аттенюатор



Дополнительное соединение не есть гут. -64 вполне достаточно :)

[Hoper]

Кстати, по поводу "зелёных" стыков (APC) столкнулся с таким: если соединение "синее" (патч-розетка-пигтейл), то затухание около 0,3дБ; а если "зелёное", то 0,8-1,1 дБ. Это магистральный участок с раманами и в итоге будем проваривать( Может кто прояснит, действительно ли APC соединение вносит большее затухание?

Во вложении фото патчкорда с указанием затуханий - 0,5дБ на патче)))

Интересно как вы измеряете.

[satboy]

Проверять надо все делители! Собирается стенд за 250$





Измеритель 3 лямбдовый - 1310/1490/1550

FWDM 1550/1310+1490 + АDD/DROP 1310,1490.



Подбираем источники из SFP сигналов так, чтобы уровень на выходе из FWDM был +- 0.2

Подключаем делитель, далее каждый выход измеряем... Если разница более 0.5 по каждой лямбде - в брак.

Года 3 назад попадались чудо делители, на 1310 по некоторым входам было вместо 11 - 15-17.. А по другим лямбдам все ок.

Поставщик грешил на качество клея, используемого при производстве делителей.





Вот такой девайс использовали.

[Hoper]

В таком случае думаю проще источник купить ,тоже китайский.

[deniboyone]

Кстати, по поводу "зелёных" стыков (APC) столкнулся с таким: если соединение "синее" (патч-розетка-пигтейл), то затухание около 0,3дБ; а если "зелёное", то 0,8-1,1 дБ. Это магистральный участок с раманами и в итоге будем проваривать( Может кто прояснит, действительно ли APC соединение вносит большее затухание?

Во вложении фото патчкорда с указанием затуханий - 0,5дБ на патче)))

Интересно как вы измеряете.



Легко, с другой оконечки с помощью рефлектометра (jdsu) - в итоге имеется 1,1дБ имеется затухание (пигтейл-патч-пачт-пигтейл).

Edited July 12, 2016 by deniboyone

[AlexPan]

Бумажки есть полная липа. Там пишут расчетные параметры. В конце концов тоже пришли к входному контролю сплитеров и даже ONT.
