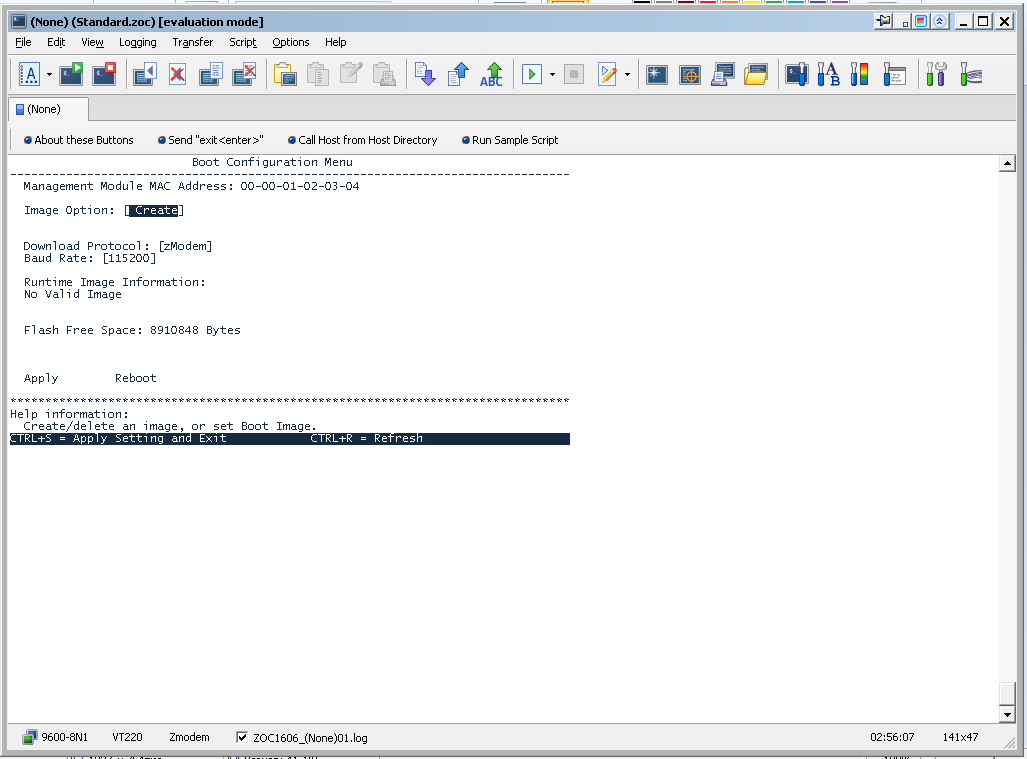

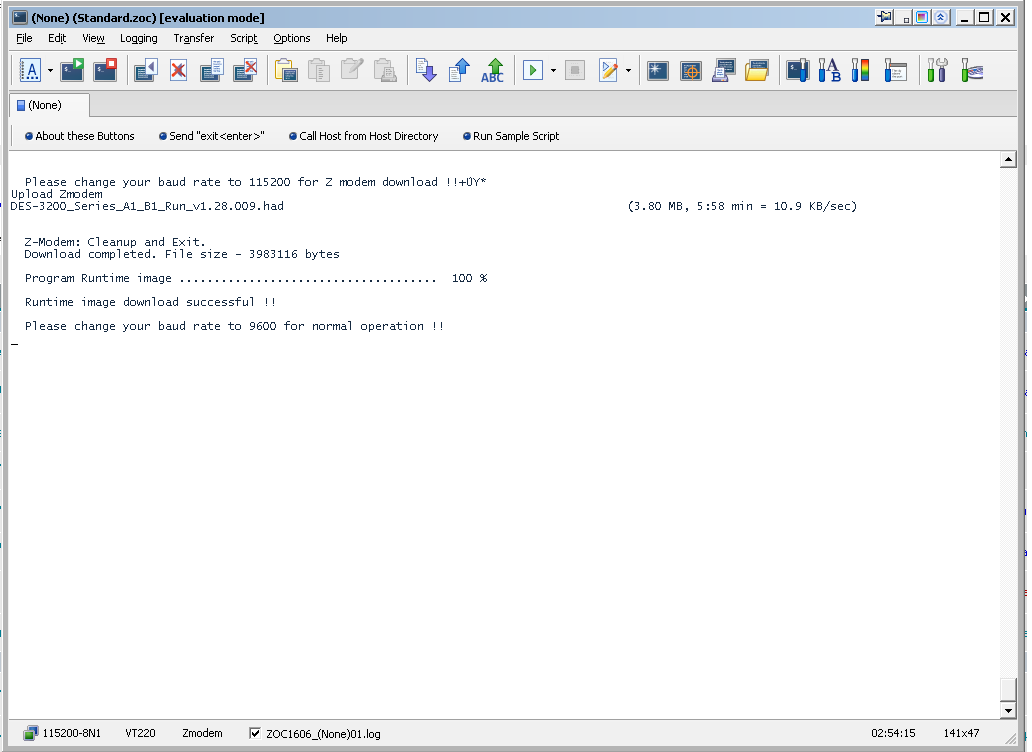

politov_serge Posted June 17, 2016 Имеется коммутатор DES-3200-18 (H/W ver.:B1). При подключении консольного кабеля в программе ZOC отображается Boot Configuration Menu, в котором сказано, что Management Module MAC Address: 00-00-01-02-03-04 и нет прошивки (No Valid Image). Прошивается различными прошивками для DES-3200-18 (от DES-3200_Series_A1_B1_Run_v1.28.009.had и DES-3200R_1.83.B009.had до DES-3200_Runtime_V1.85.B007.had). После успешной заливки, прошивка применяется (Program Runtime image .... 100%), но коммутатор опять жалуется на отсутствие пошивки. Прошивался Boot Prom DES-3200_prom_1.00.B003.had и DES-3200_prom_1.00.B003.had. Они прошиваются успешно (меняется версия в Boot Configuration Menu). Возможно данный коммутатор оживить? ps. По HyperTerminal и ExtraPytty прошивки не удается залить на коммутатор. Прошивался кабелем от Cisco (DB9-RJ45) Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
DRiVen Posted June 17, 2016 (edited) Так делали? Образ для загрузки указывали после заливки? Для таких процедур обычно пользую TeraTerm Edited June 17, 2016 by DRiVen Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
passer Posted June 17, 2016 По-моему, на DES-3200 rev.B1 загрузчик был 1.00.007, а для DES-3200-26 rev.A1 рекомендуемым был 1.00.005. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
politov_serge Posted June 20, 2016 DRiVen: Я так и делал. passer: на сайте dlink не нашел загрузчика 1.00.007. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

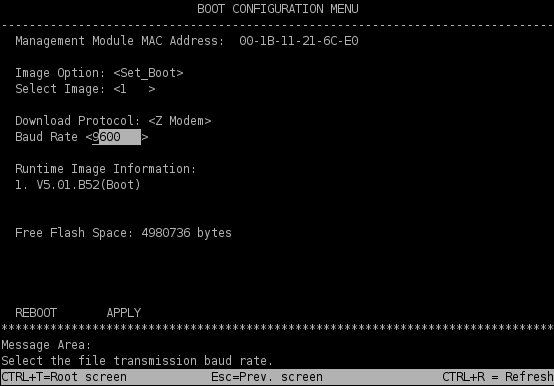

DRiVen Posted June 20, 2016 Я так и делал. Скрин бутменю с указанным образом прошивки покажите, а-ля: Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
politov_serge Posted June 20, 2016 Прошивка "прошивается", но не применяется (пишет No Valid Image). При включении коммутатора отображается экран, показанный на первом скриншоте. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
DRiVen Posted June 20, 2016 Для указания образа прошивки Image option нужно перевести в <Set boot> и указать образ 1, все по ссылке разъяснено, 8 и 9 пункт. Делали? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
politov_serge Posted June 20, 2016 У меня не отображается версия образа прошивки - прошивки нет. Я выбираю <CREATE>, заливаю прошивку, а она не принимается. Устанавливать в качестве загрузочной <Set boot> нечего. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
NVV_RW Posted June 20, 2016 Раз железка не "видит" нормального MAC'а и выдаёт технологическую заглушку вместо него, то явно имеются аппаратные проблемы. Возможно, что есть обрыв в цепях I2C между процессором и 24с02. В общем - либо в сервис, либо на полку/в мусорку. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
politov_serge Posted June 21, 2016 Тоже думаю, что аппаратная проблема. Может кто сталкивался и есть ли возможность починить? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
