MAKAPOH Posted June 7, 2016 Всем привет) Помогите, пожалуйста, разобраться) Дано: оптическое волокно устройство для передачи цифрового видео на волне 1310нм (возможен вариант с 1550нм) Нужно: По тому же самому волокну передать кроме видеосигнала еще и Gigabit Ethernet Можно ли это сделать с помощью мультиплексора CWDM и CWDM SFP модулей? Если можно, то какие модули для этого подойдут? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
satboy Posted June 7, 2016 Два add/drop надо и к ним соответствующие SFP Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
kapydan Posted June 7, 2016 ну вооьбщем то да. либо активный мукс и простые sfp, либо пассивный мукс и цветные sfp. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
DenLaDen Posted June 8, 2016 Всем привет) Помогите, пожалуйста, разобраться) Дано: оптическое волокно устройство для передачи цифрового видео на волне 1310нм (возможен вариант с 1550нм) Нужно: По тому же самому волокну передать кроме видеосигнала еще и Gigabit Ethernet Можно ли это сделать с помощью мультиплексора CWDM и CWDM SFP модулей? Если можно, то какие модули для этого подойдут? Пара вариантов: 1. http://shop.nag.ru/catalog/02854.CWDM/04028.CWDMTV/08276.SNR-CWDM-MDM-TV3-2M или http://shop.nag.ru/catalog/02854.CWDM/04028.CWDMTV/08280.SNR-CWDM-MDM-TV5-2M + модули к ним 2. http://shop.nag.ru/catalog/04660.Aksessuary-dlya-televideniya/17841.Prochee-oborudovanie/04446.SNR-FLT-1550 http://shop.nag.ru/catalog/02086.Moduli-SFP/06896.WDM-odnovolokonnye/04338.SNR-SFP-W34-20 http://shop.nag.ru/catalog/02086.Moduli-SFP/06896.WDM-odnovolokonnye/04339.SNR-SFP-W43-20 + видео подмешиваете на 1550 Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
MAKAPOH Posted June 8, 2016 DenLaDen, по второму варианту, с двух сторон одинаковые фильтры, правильно?) Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
DenLaDen Posted June 8, 2016 да Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
MAKAPOH Posted June 15, 2016 (edited) А если устройство для передачи видео работает на 1310/1550нм в двух направлениях и при этом по одному волокну, можно что-то придумать? Я так понимаю, можно таким фильтром разделить сигнал от передатчика на 1310нм и 1550нм? А на другой стороне с помощью такого-же фильтра сигнал соберется обратно? Edited June 15, 2016 by MAKAPOH Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
satboy Posted June 15, 2016 А если устройство для передачи видео работает на 1310/1550нм в двух направлениях и при этом по одному волокну, можно что-то придумать? Я так понимаю, можно таким фильтром разделить сигнал от передатчика на 1310нм и 1550нм? А на другой стороне с помощью такого-же фильтра сигнал соберется обратно? Решение выше я уже говорил - два адд/дропа на свободные частоты... Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

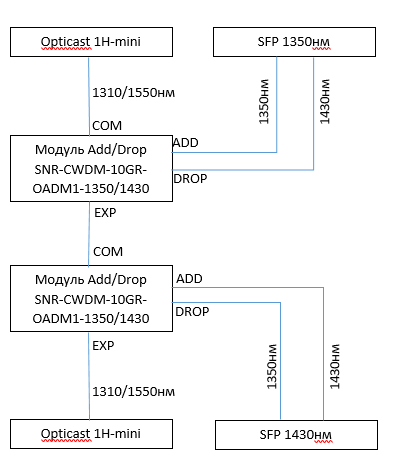

MAKAPOH Posted June 20, 2016 (edited) satboy, не совсем понятно как это работает) Модуль Add/Drop SNR-CWDM-10GR-OADM1-1350/1430 выдаст в канал 1350 и заберет из канала 1430? И с другой стороны точно такой же модуль или как? Модуль SFP CWDM оптический, дальность до 60км (25dB), 1350нм в один разъем Add-вход модуля, в другой в Drop-выход модуля в com модуля передатчик видео, exp модуля уходит в линию с другой стороны такой же модуль и SFP 1430нм правильно? Есть принципиальная разница между COM и EXP? Если с одной стороны мы включаем устройство в EXP, то с другой стороны оно должно быть тоже в EXP? Сигнал с SFP я так понимаю будет направлен в сторону COM? Edited June 20, 2016 by MAKAPOH Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
satboy Posted June 20, 2016 Устройство отправляет/принимает сигнал в сторону COM. Поэтому развернуть одно устройство и все заработает. Еще насчет частот модулей.. Мы не знаем, какое окно используется у Видеопередатчика, поэтому не рекомендую использовать близкие частоты 1290/1330 и 1530/1570 - чтобы не заужать окно лябмд 1310 и 1550. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
MAKAPOH Posted June 21, 2016 satboy, Спасибо большое) теперь вроде все понятно) Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
dIMbI4 Posted June 21, 2016 если 1550 сигнал и расстояние в пределах 10-12дб то есть вариант Модуль оптического уплотнения (фильтр) 1310/1490/1550 -у него широкий фильтр 1550 полосой вроде 20нм вместо 10нм у простого cwdm add/drop модуля- прекрасно влезает аналоговый сигнал. и модули Модуль SFP WDM, дальность до 20км (12dB), 1310/1490nm Модуль SFP WDM, дальность до 20км (12dB), 1490/1310nm получается самый дешевый вариант. если захотите пагрэйдиться- смело вместо сфп-шек подцепите cwdm мультиплексоры и задувайте требуемое оличество лямбд за вычетом 1530 1550 1570, если толкаете аналоговый сигнал. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
satboy Posted June 21, 2016 FWDM это хорошо... Если производители используют широкие окна - на 1310 можно еще 4 лямбды запихнуть... 1270,1290,1310 и 1330.. С 1490 не всегда получается запихнуть две - 1470 и 1490... И почти никогда не лезет 1510 :( Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
MAKAPOH Posted June 22, 2016 dIMbI4, как в итоге выяснилось, устройство передает сигнал в двухстороннем режиме, на 1310/1550нм) Если бы передавало только на 1550нм, было бы конечно хорошо) А так, пожалуй вариант с Add/Drop при данных условиях подходит отлично) Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
dIMbI4 Posted June 22, 2016 FWDM это хорошо... Если производители используют широкие окна - на 1310 можно еще 4 лямбды запихнуть... 1270,1290,1310 и 1330.. С 1490 не всегда получается запихнуть две - 1470 и 1490... И почти никогда не лезет 1510 :( Если вы про приведенный мной фильтр-Если не ошибаюсь, там внутри одна гильзочка фильтра 1550 +-10нм широкополосная под ктв. Остальной сигнал отражает без изменений. Или я ошибаюсь? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
satboy Posted June 22, 2016 Хорошо бы, если так.. Есть Гильзочки, которые 1490 +-20 и 1310 +-50-60 отражают... Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
dIMbI4 Posted June 22, 2016 вай, значит не прав, извиняюсь. у самого эти приблуды есть, но все в эксплуатации с сфпшками вдм 1310/1490. тогда ткните носом где можно купить дроп (широкий фильтр 1550+-10нм) для 1550 тв сигнала чтобы после него встал цвдм мукс. муксы на верхнее окно и комплект длинных сфп уж есть, новые покупать жаба... а хочется замешать туда тв сигнал. пожертвуем смежными лямбдами, ничего страшного. схемы с тв 1550+ сквозь адд/дроп 1470/1610 работают в ассортименте. да и все что продается в магазине- мукс тв1550+цвдм - лямбды в нижнем окне. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
satboy Posted June 22, 2016 Китайцам с Али нужно стучать. Не те стандартные, а именно под заказ - тыкать пальцем что нужен с широким окном!... Слепят ЗЫ - Странно, что у Nag'а нет такой нужной вещи в магазине.. Даже под заказ! Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
