Mikrotik shaping

[shuu01]

Есть вопрос по сабжу. Стоит четырехядерный intel 2400 Mhz, 1Gb пямяти, 6.25 routeros. Занимается только шейпингом в queue simple. Очереди организованы следующим образом. Общая очередь incoming, которая служит parent для всех остальных, и куча подочередей для каждого юзера отдельно. Эта балалайка стоит для нарезания очередей пользователям с белыми адресами.



Конфиг:





/interface ethernet

set [ find default-name=ether2 ] comment=exter name=ether1 speed=1Gbps

set [ find default-name=ether3 ] comment=interlan name=ether2 speed=1Gbps

set [ find default-name=ether1 ] disabled=yes name=ether3 speed=1Gbps



/interface vlan

add interface=ether1 l2mtu=9010 name=vlan2_1 vlan-id=2

add interface=ether2 l2mtu=9010 name=vlan2_2 vlan-id=2

add interface=ether1 l2mtu=9010 name=vlan3_1 vlan-id=3

add interface=ether2 l2mtu=9010 name=vlan3_2 vlan-id=3



/ip traffic-flow

set cache-entries=512k enabled=yes

/ip traffic-flow target

add address=10.10.2.39:9996 version=5



/interface bridge port

add bridge=bridge3 interface=vlan3_1

add bridge=bridge3 interface=vlan3_2

add bridge=bridge2 interface=vlan2_1

add bridge=bridge2 interface=vlan2_2



/interface bridge settings

set use-ip-firewall=yes use-ip-firewall-for-vlan=yes



/ip firewall connection tracking

set enabled=no

/ip address

add address=10.10.2.40/24 interface=bridge2 network=10.10.2.0



/queue simple

add comment=incoming max-limit=900M/900M name=incoming priority=1/1 queue=\

default_very_big/default_very_big target=\

10.48.0.0/16,1.1.2.0/21,2.2.6.0/22 time=\

0s-1d,sun,mon,tue,wed,thu,fri,sat total-priority=1 total-queue=\

default_very_big

add max-limit=10240k/10240k name=16889 parent=incoming priority=2/2 queue=\

default_small/default_small target=\

2.2.8.0/32,2.2.8.1/32,2.2.8.2/32,2.2.8.3/32 time=\

0s-1d,sun,mon,tue,wed,thu,fri,sat total-priority=2 total-queue=default

add max-limit=20480k/20480k name=14681 parent=incoming queue=\

default_small/default_small target=\

1.1.4.112/32,1.1.4.113/32,1.1.4.114/32,1.1.4.115/32 time=\

0s-1d,sun,mon,tue,wed,thu,fri,sat total-queue=default

add max-limit=8192k/8192k name=15864 parent=incoming priority=2/2 queue=\

default_small/default_small target=1.1.7.10/32 time=\

0s-1d,sun,mon,tue,wed,thu,fri,sat total-priority=2 total-queue=default



..... (1700 очередей в общем)



/queue type

set 0 pfifo-limit=100

set 1 pfifo-limit=65000

add kind=pfifo name=default_small pfifo-limit=200

add kind=pfifo name=default_very_big pfifo-limit=150000









В ЧНН нагрузка на проц 80%.

Проблема вот в чем: любые ограничения до 20 мбит работают. Как только клиенту выставляешь 30 мбит max-limit, полоса до этого ограничения не дотягивает. Всем чем угодно, торрентами, iperf. Максимум показывает те же 20 мбит.

Edited April 29, 2016 by shuu01

[nur16]

Пинг до роутера какой? Если больше 1мс - роутер перегружен. Загрузка процессора может быть любой, и она не показатель.

[shuu01]

core#ping 10.10.2.40 r 1000



Type escape sequence to abort.

Sending 1000, 100-byte ICMP Echos to 10.10.2.40, timeout is 2 seconds:

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

!!!!!!!!!!!!!!!!!!!!

Success rate is 100 percent (1000/1000), round-trip min/avg/max = 1/1/4 ms

[AciDSAS]

1. Все child очереди обрабатываются только одним ядром процессора, тем которое обрабатывает parent queue. Таким образом у вас загружается только одно ядро.2. Типы очередей я бы поменял на sfq

Я бы на Вашем месте избавился от parent очереди.

[nur16]

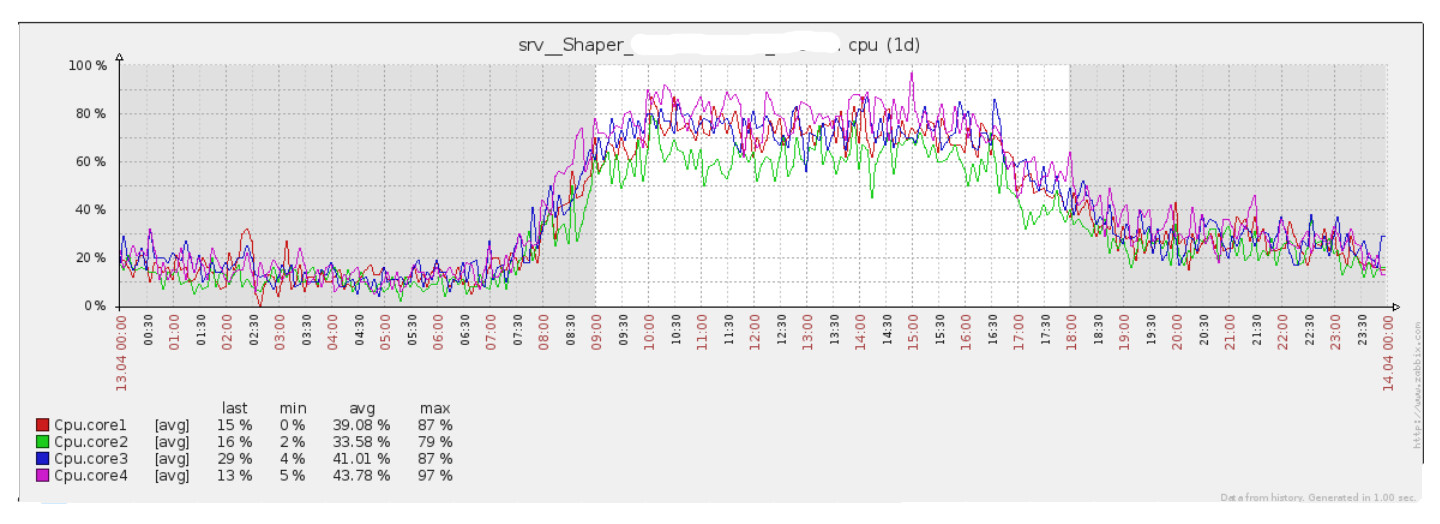

Это пинг в ЧНН? Есть график в течение суток?

Да, нужно инкаминг убрать, присоединяюсь к AciDSAS.

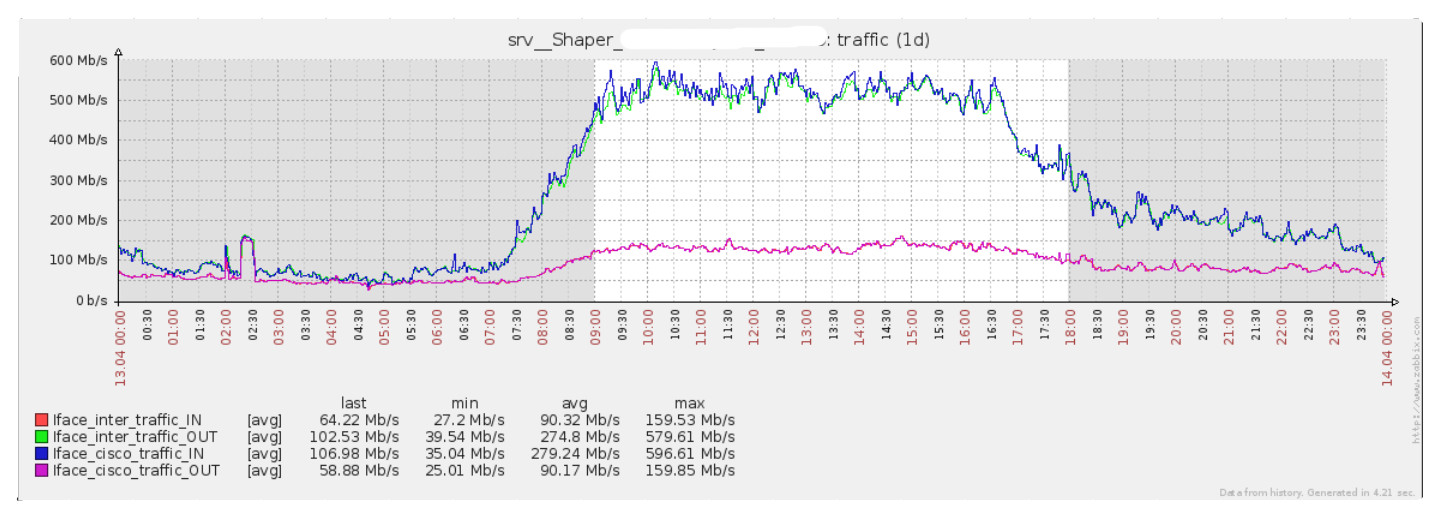

Скажите, а какова общая скорость и ппс через роутер в пиках/среднем?

[Saab95]

Вообще не нужно использовать никакие деревья, а делать все простыми очередями, там тоже есть паренты всякие, для особых случаев.

[AciDSAS]

Вообще не нужно использовать никакие деревья, а делать все простыми очередями, там тоже есть паренты всякие, для особых случаев.



У него простые очереди с детьми.

[shuu01]



80 килопакетов в пике.
