sergeybirger Posted April 29, 2016 Подскажите пожалуйста, возможно ли выполнить монтаж такой муфты? А то у нас сварщики утверждают, что перекидывать часть волокон одного модуля кабеля на другую сплайс пластину невозможно... Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
EShirokiy Posted April 29, 2016 Можно, только жилы надо спрятать в трубочку защитную Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
[anp/hsw] Posted April 29, 2016 либо трубочка, либо 0.9мм пигтейловым кабелем в оболочке перекинуть - это надежнее (если случайно оторвете - не надо будет кабель переразделывать), но получается в каждой кассете по одной гильзе Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
satboy Posted April 29, 2016 Я бы все сварил в одну кассету... На магистральных муфтах, можно по 2-4 волокна в гильзу запекать Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
sergeybirger Posted April 29, 2016 Спасибо за ответы. Очень рад что можно, не придётся схему переделывать и что-то выдумывать. Я бы все сварил в одну кассету... На магистральных муфтах, можно по 2-4 волокна в гильзу запекать Думаю у нас так не получится, т.к измерения будем выполнять позднее после сварки и придётся ломать все 2-4 волокна в случае большого затухания в 1-м волокне. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
satboy Posted April 29, 2016 ломаете только те волокна, которые хреново сварили.. их и перевариваете.. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
satboy Posted April 29, 2016 Если найду фотку - выложу 144 волокна кабель, разварен на 64+64+32 в одной кассете КУ-01 на 24 гильзы, по 6 в гильзу. + 3 гильзы 16 волокон между собой из 64 и 32 кабелями.. Остается еще 5 посадочных мест для будущих переварок. ЗЫ - вот только никому не позавидую такую кассету переваривать.. ибо без лазерной указки сложно найти нужные волокна, нежно нужно ломать.. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
m4a12345 Posted May 1, 2016 Путь варят в две муфты. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
[anp/hsw] Posted May 1, 2016 разварен на 64+64+32 в одной кассете КУ-01 на 24 гильзы, по 6 в гильзу. + 3 гильзы 16 волокон между собой из 64 и 32 кабелями.. это как-то уж слишком. при 6 в гильзе (если это не ленточное волокно или не специальная плоская гильзя) велик шанс перехлеста волокон и повреждений при усадке и монтаже. затухания-то на этих волокнах меряли? хотелось бы увидеть фото Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Vasmer Posted May 1, 2016 кассета стоит копейки это какая-то странная экономия получается Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
frol13 Posted May 2, 2016 Если найду фотку - выложу 144 волокна кабель, разварен на 64+64+32 в одной кассете КУ-01 на 24 гильзы, по 6 в гильзу. + 3 гильзы 16 волокон между собой из 64 и 32 кабелями.. Остается еще 5 посадочных мест для будущих переварок. ЗЫ - вот только никому не позавидую такую кассету переваривать.. ибо без лазерной указки сложно найти нужные волокна, нежно нужно ломать.. Это извращение какое-то. Как эксплуатировать это чудо? Сами пишите, что переваривать - не позавидуешь. Вообще, когда нормальный сварщик видит коряво сваренную муфту - у него нет обычно желания вникать во все эти изыски - он норовит ее вырезать полностью и сварить заново - так быстрее получится, чем разбираться. высвечивать и проч. И деньги также соответствующие. А за многотрудное разбирательство с высвечиванием - еще большие, поскольку ему помощник в этом случае нужен. По возможности надо варить штатно, модуль между кассетами не распределять, ставить столько кассет, сколько нужно, не лезет в такую муфту, взять большей емкости. Ибо сейчас сэкономите 3 коп. а потом заплатите при эксплуатации- 10 руб. Кассета стоит копейки, сама муфта - дешевле работы по ней. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Bachaa Posted May 2, 2016 Согласен. Мы так же делаем на важных муфтах. Мток Г-3 рулит. В нее 6 или даже 8 кассет становится. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
ALEX_SE Posted November 26, 2019 On 4/29/2016 at 12:10 PM, EShirokiy said: Можно, только жилы надо спрятать в трубочку защитную где-то вроде видел даже видео подобного. а как трубочки стыковать с модулем? вот у меня модуль миллиметров 4-5 диаметром. надо разнести на 2 кассеты. Есть у кого пример фотки или видео? 2 трубочки 4мм. Один модуль 5мм. Как состыковать? Надрезать трубочку на скос и прижать к модулю термоусадкой? Или завести модуль в одну кассету а лишние волокна (которые надо завести в другую) вывести с другой стороны кассеты в этой самой трубочке? Подскажите пожалуйста. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
xsdenied Posted November 26, 2019 @ALEX_SE главная задача - защитить переход волокон между кассетами. Внутри кассеты волокнам как бы ничего не угрожает :) Значит, защитная трубочка должна начинаться где-то рядом с точкой выхода из кассеты... как и входящий модуль. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
ALEX_SE Posted November 26, 2019 2 minutes ago, xsdenied said: Внутри кассеты волокнам как бы ничего не угрожает :) Это я понял :) 2 minutes ago, xsdenied said: Значит, защитная трубочка должна начинаться где-то рядом с точкой выхода из кассеты... как и входящий модуль. А вот это не очень. То есть можно заканчивать модуль вне кассеты? Боязно как-то. Была где-то тут темка, даже ссылку на китайскую поделочку давали где вход один а выхода 4. Обсуждался там этот вопрос - найти не могу. То есть например у меня 12ОВ на кассете. в модуле пусть 24. СРАЗУ делаю 1 отвод но знаю что ПОТОМ будет еще один (или сразу). Я загоняю модуль на одну муфту, варю сколько есть, остатки через трубочку и через эту кассету вывожу аккуратно, вгоняю в слудующую и запас скручиваю там? на последующий отвод? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Hoper Posted November 26, 2019 Угу ,главное сделать переход чтобы можно было открыть кассету. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

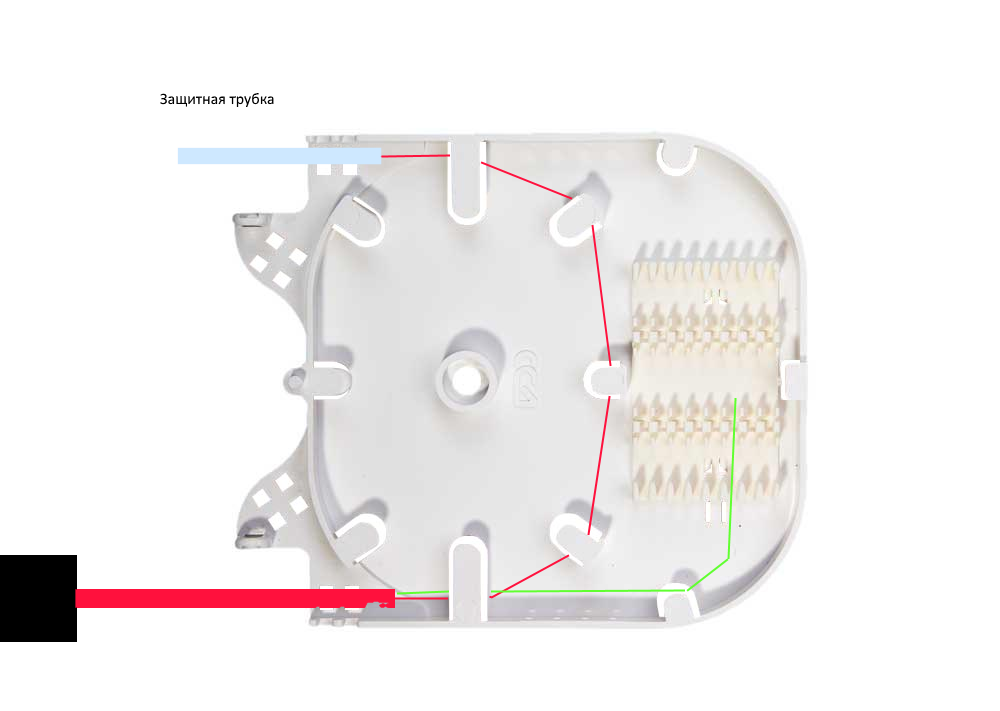

xsdenied Posted November 26, 2019 @ALEX_SE вот как-то так... :) Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
ALEX_SE Posted November 26, 2019 тогда наверное логичнее варить начинать с крайних что бы в случае поломки не переделывать все? или как? 4 minutes ago, xsdenied said: вот как-то так... :) Ну я так и предпологал, спасибо :) Только трубочку удобнее будет в боковой отвод вывести что бы вместе с красным пустить. Тогда и в след. кассету ввод будет с нужной стороны и кассеты вбок откидывать можно. Подсказку такую давал Bachaa Но топик где был китайский разветвитель точно помню. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Hoper Posted November 26, 2019 ССД АОВ-4 Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
ALEX_SE Posted November 26, 2019 3 minutes ago, Hoper said: ССД АОВ-4 Ну да, точно, спасибо! Хотя в коротенькой плоской муфте типа тех же МПО-Ш1, FOSC-M особо некуда разместить сие чудо :) Проще одну кассету задействовать целиком под распределение. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Hoper Posted November 26, 2019 Зачем ,варишь 1 кассету и с неё уходишь на 2-ю,как показано на рисунке,только желательно пару оборотов сделать на кассете, то есть разделка кабеля будет чуть больше. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
ALEX_SE Posted November 26, 2019 Спасибо :) Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
xsdenied Posted November 26, 2019 @ALEX_SE порядок сварки - это уже по месту решается. Кому как удобнее в зависимости от личных привычек и окружающих условий. Я бы сначала полностью сварил нижнюю кассету, потом ушел на следующую. Но если режем-варим "на горячую" - то тут, конечно, в первую очередь линки восстановить... Как верно заметил @Hoper - лучше кабель разделывать на ~0,5м больше чем обычно. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
ALEX_SE Posted November 26, 2019 ну с разделкой понятно что запас взять. просто когда из одного места нужное число пучков выводить (с адаптера 1/4 или с одной кассеты не важно) - то можно и натянуть при желании и т.п. Если одно волокно пройдет через несколько кассет то натянут его на последней я получу резкие сгибы вначале. Волокно ведь не завиксировано. Если конечно трубочку не пережать стяжками так что бы волокна не двигались. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Hoper Posted November 26, 2019 Данный вопрос начинает переходить в тему про бесконечные сварки в муфте на одной кассете ,кол-во вводов. Вообщем про организацию ,выбора кабеля,муфт и т.д. и т.п. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
