25-парный модуль, в ТПП-шных муфтах чем обжать без пресса?

Добрый день.

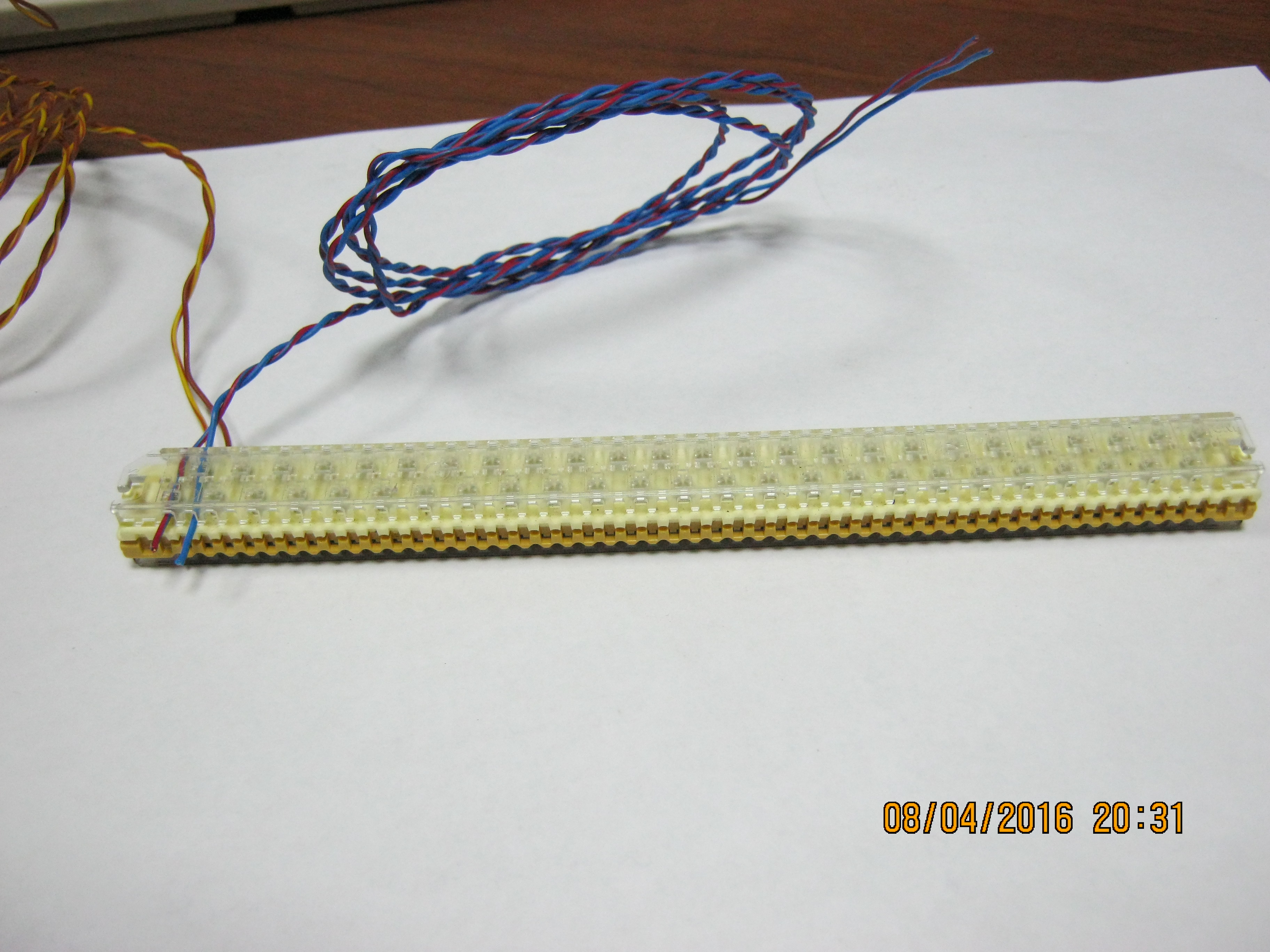

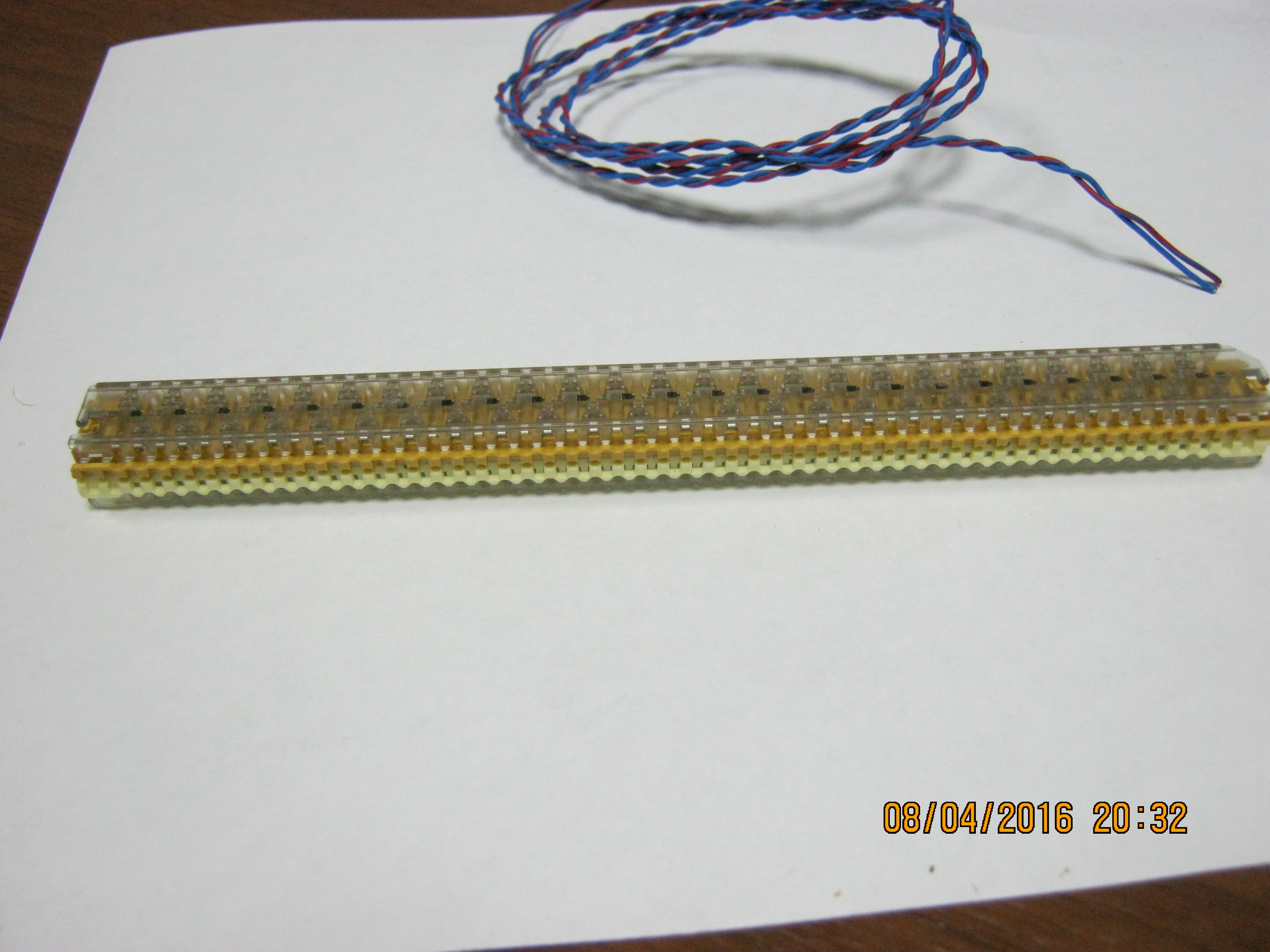

Появилась разовая необходимость переложить несколько 100-парников ТППэП. Заказали муфты комплектные термоусадочные, там вместо скотчлоков - соединительные модули на 25 пар. Фото в ататче.



Штука, как представляется, удобная. 25 пар разложил, и один раз обжал. Беда в том, что 3М-овский штатный пресс, для них, ныне имеет ценник уже за полторы сотни. Работа разовая, более таких модулей не предвидится. Вопрос, чем обжать, без пресса?

- взять пару достаточно толстых шлифованных стальных пластин, обложить ими модуль с двух сторон, и сдавить струбциной? Или даже ручными тисками, без фанатизма?

(пластины, чтобы распределить давление равномерно по всему модулю)



- или возможно постепенно вщёлкивать крышки в ножи модуля пассатижами, следя за тем, чтобы не прожимать крышку до упора сразу? Чтобы не перекосило жилы относительно ножей?

(в принципе представляется возможным, крышки прозрачные, ножи видно нормально)



Буду рад любому опыту, по этой теме.

post-46385-003469700 1460652275_thumb.jpg

post-46385-014732900 1460652293_thumb.jpg

Share this post


Link to post
Share on other sites

две деревяшки и молоток либо две деревяшки и тиски

Share this post


Link to post
Share on other sites

Вот да, помнится когда в юношестве самодельные ide-шные шнурки делал, лучше всего результат получался когда "обжимал" между двух толстых фанерок ...

Share this post


Link to post
Share on other sites

В данном случае нужны тиски и профильная труба подходящих размеров, под которую уже можно положить пластины, т.к. просто пластина может не дать нужной равномерности прижима.

Share this post


Link to post
Share on other sites

Или сделайте сами клещи из любого подходящего инструмента, приварив уголки.

Share this post


Link to post
Share on other sites

Ну кстати к 3M скочлокам тоже официально требуются свои специальные плоскогубцы (мы покупали ради прикола) но все пользуются обычными. :)

Думаю две деревяшки и тиски (ну или молоток) отличное решение.

Share this post


Link to post
Share on other sites

Коллеги, спасибо за ответы! ))



- молоток отпадает, крышка поликарбонат, имхо ударные нагрузки чреваты. Да и не вожмёт молоток жилы 0,5 в 100 ножей, тут давить надо продолжительно, и очень сильно (имхо);

- в аренду пресс взять не получится, по разным причинам, в основном финансово-организационным);



помнится когда в юношестве самодельные ide-шные шнурки делал



Ага, тут ножи очень схожие, с теми, что на IDE/FDD разъёмах. Только крупнее. Но конструкция и принцип - тот же.



В данном случае нужны тиски и профильная труба подходящих размеров, под которую уже можно положить пластины, т.к. просто пластина может не дать нужной равномерности прижима



Нууу, мысленно имховались пластины аж брусками, толщиной 10 или 15 мм. Неужели прогнутся такие? Да даже если по краям не прожмут до конца, думаю можно будет дожать края потом, один и второй. Лишь бы все жилы сразу хоть сколько вошли в ножи, а не болтались бы свободно, около крайних ножей модуля.



ли сделайте сами клещи из любого подходящего инструмента, приварив уголки.



Вот так и хотел. Ручные тиски неудобны будут, надо что-то мощнее.

Надо пошукать в сараюшке старые "газовые" ключи, второй и третий номер, не меньше)). Шлифану прижимные пластины, зажму их в газовом ключе, предварительно положив прокладку, толщиной равной полностью обжатому модулю. И приварю пластины к губкам ключей. Как-то так, имхо.

----------------------------------



Ну кстати к 3M скочлокам тоже официально требуются свои специальные плоскогубцы (мы покупали ради прикола) но все пользуются обычными. :)



Как это, " все пользуются обычными"? Не все. )) У меня как раз такие, ими и жму. Мелковаты, под мою лапу, конечно. Но удобно, и жилки подрезать, и защёлкнуть скотчлок, тупо сведя инструмент "до конца". Пассатижи жаль гидрофобом пачкать. ))

Share this post


Link to post
Share on other sites

Вот так и хотел. Ручные тиски неудобны будут, надо что-то мощнее.

Надо пошукать в сараюшке старые "газовые" ключи, второй и третий номер, не меньше)). Шлифану прижимные пластины, зажму их в газовом ключе, предварительно положив прокладку, толщиной равной полностью обжатому модулю. И приварю пластины к губкам ключей. Как-то так, имхо.



Если есть тяга к работе напильником - отлично подойдет швеллер П определенного размера (что бы туда ваша планка уместилась), в верхней полочке сверлите отверстия и нарезаете резьбу, либо привариваете гайки. Далее укладываете планку, сверху промежуточную пластину и начинаете равномерно болты заворачивать.

Share this post


Link to post
Share on other sites

Прийти в любое линейное отделение Ростелекома- у мужиков кабельщиков 100% есть пресс, за 100р...2000р вам дадут пресс, или даже муфту заделают сами...

Share this post


Link to post
Share on other sites

Только тиски, иначе прижим будет неравномерный. А вообще, на любую станцию РТ обратитесь - у любого кабельщика-спайщика есть.

Share this post


Link to post
Share on other sites

приваривать пластины к газовому ключу - плохой вариант. Начальный прижим пойдет под углом - перекосит ножи

Share this post


Link to post
Share on other sites

за 100р...2000р вам дадут пресс, или даже муфту заделают сами...



Аха, щас. Видел я их муфты. Я свои муфты заделываю сам. Так мне спокойнее.



Прийти в любое линейное отделение Ростелекома- у мужиков кабельщиков 100% есть пресс,

А вообще, на любую станцию РТ обратитесь - у любого кабельщика-спайщика есть.



На соседней с нами точке РТ пресс есть, да. Но - под 10-парные модули. Другая модель. Увы.

Пресс под 25-парные модули, как я понял, он величайшая экзотика. Дорогой очень. И востребован на муфтах от 100-200 пар и выше. А кто нынче такие муфты делает? Никто, имхо. Все на опту перешли. Вот сварочник опты - тот точно в любой дыре уже есть. И не один.



Ручные тиски, пластины сдавливать, будут неудобны. Барашка там сильно мелкий, крутить долго, и тяжело зажимать. Только силой пальцев, рычага нет. Клещи, с большим рычагом в виде длинных ручек, представляются более предпочтительными. И почему там может/должно перекосить, на начале сжатия? Жилы, заряженные в модуль, одной стороной уже лежат на входной V-образной части ножей. Там пару миллиметров всего, хода крышки, заталкивающей жилы в ножи. Хотя, можно и тисками ручными, конечно. Если найду подходящие.

Share this post


Link to post
Share on other sites

В нашем городке в в ростеле нету такого :) У нас есть даже 3шт, Один убит.

Share this post


Link to post
Share on other sites

тиски и 2 уголка 40х40 нужной длинны спасут отца демократии давно бы уж сделали незнай что из пустого в порожнее переливаете

Share this post


Link to post
Share on other sites

Это полный ахтунг. Вместо того чтобы неделю жевать про пресс, потратили б день и сделали по-старинке на кембриках...

Share this post


Link to post
Share on other sites
Пресс под 25-парные модули, как я понял, он величайшая экзотика. Дорогой очень. И востребован на муфтах от 100-200 пар и выше. А кто нынче такие муфты делает? Никто, имхо.
Да что вы говорите? Монтировал с полгода назад несколько муфт 100 парника. Ту муфту, которую "топили" в колодец, сделал силами бригады РТ - обошлось 3 тыр вместе с материалами и ее герметизацией. Делали прессом на 25-ти парных колодках. Продолжительность - работ- 2 часа. Остальные 4 муфты без "утопления" делались по старинке и замучались потом вызванивать и искать плохие контакты. Экономия была невеликая, а геморроя целая куча. Пресс- это НАДЕЖНО!

Share this post


Link to post
Share on other sites

Короче, вижу, тема перешла в формат флеймового изливания желчи. Это не есть гуд.

Поддерживать диалог в таком формате - не имею намерения.

Благодарности тем, кто подсказал варианты.

Share this post


Link to post
Share on other sites

Короче, вижу, тема перешла в формат флеймового изливания желчи. Это не есть гуд.

Поддерживать диалог в таком формате - не имею намерения.

Благодарности тем, кто подсказал варианты.

Я просто поделился опытом. Мне надо было сделать одну муфту - надежно, намертво. Поговорив с народом, понял, что лучше всего- прессом, что и было сделано. У нас областной центр, может глубже нет таких прессов - все может быть. Но "колхоз" наш на кембриках тоже обошелся недешево с учетом долгой возни со сдачей под измерения как положено и последующей отдельной герметизацией. Если был резок- простите.

Share this post


Link to post
Share on other sites

Короче, вижу, тема перешла в формат флеймового изливания желчи. Это не есть гуд.

Поддерживать диалог в таком формате - не имею намерения.

Благодарности тем, кто подсказал варианты.

Связаться в личке с Diman_xxxx он по моему рядом с МКАДом- взять на вермя...

Share this post


Link to post
Share on other sites

Ну да, 4 часа лету на четырех колесах:-)

кстати прес не всегда все жилы прожимает, ну или монтажники просто пары перее..т:-)
