[purecopper]

Коллеги приветствую.

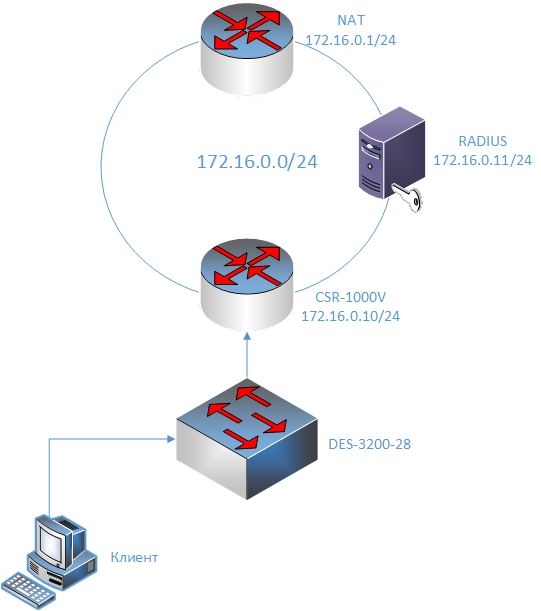

Пытаюсь разобраться с Cisco ISG, т.к. планируем ставить на сеть ASR-1001-x. Пока сидим на SE100. С цисками до этого момента дел практически не имел.

Для ознакомления выкачал csr-1000v с cisco.com и установил на ESXi.

Задача - в схеме vlan-на-пользователя авторизовать клиента по opt82, назначить ip путем выдачи из пула dhcp на ASR ( Ip для выдачи выдается через атрибут Framed-Ip-Address) и выпустить в Интернет.

Для начала пытаюсь добиться, чтобы на радиус стали прилетать хоть какие-нибудь запросы:





version 15.4

service timestamps debug datetime msec

service timestamps log datetime msec

no platform punt-keepalive disable-kernel-core

platform console virtual

!

hostname ASR-1000-test

!

boot-start-marker

boot-end-marker

!

!

enable password cisco

!

aaa new-model

!

!

aaa group server radius ipoe-radius

server 172.16.0.11 auth-port 1812 acct-port 1813

ip radius source-interface GigabitEthernet1

!

aaa authentication login ISG-AUTH group ipoe-radius

aaa authorization network ISG-AUTH group ipoe-radius

aaa authorization subscriber-service default local group ipoe-radius

aaa accounting update newinfo periodic 30

aaa accounting network ISG-AUTH

action-type start-stop

group ipoe-radius

!

aaa accounting network ipoe-radius

action-type start-stop

group ipoe-radius

!

!

!

!

!

aaa server radius dynamic-author

client 172.16.0.11 server-key testing123

auth-type any

!

aaa session-id common

!

!

!

!

!

!

!





ip domain name test.local

!

!

!

!

!

!

!

!

!

!

subscriber templating

service-policy type control ISG-CUSTOMER-POLICY

multilink bundle-name authenticated

!

!

license udi pid CSR1000V sn 9VYTLL9KKJA

!

username cisco privilege 15 password 0 cisco

!

redundancy

mode none

!

!

!

policy-map type control CUSTOMERS-POLICY

class type control always event session-start

10 authorize aaa list ISG-AUTH password TEST identifier remote-id plus circuit-id

!

!

!

!

!

!

interface Loopback2

description Users unnumbered

ip address 192.168.2.1 255.255.255.0

!

interface Loopback3

ip address 192.168.3.1 255.255.255.0

!

interface GigabitEthernet1

ip address 172.16.0.10 255.255.255.0

negotiation auto

!

interface GigabitEthernet2

no ip address

negotiation auto

!

interface GigabitEthernet2.3999

encapsulation dot1Q 3999

ip address 172.16.255.1 255.255.255.0

!

interface GigabitEthernet2.4000

encapsulation dot1Q 4000 second-dot1q 1-1000

service-policy type control CUSTOMERS-POLICY

ip subscriber l2-connected

initiator dhcp

!

router ospf 1

redistribute connected subnets

network 172.16.0.0 0.0.0.255 area 0

!

!

virtual-service csr_mgmt

!

ip forward-protocol nd

!

no ip http server

no ip http secure-server

!

!

!

!

radius-server attribute 44 include-in-access-req default-vrf

radius-server attribute 44 extend-with-addr

radius-server attribute 8 include-in-access-req

radius-server attribute 32 include-in-accounting-req

radius-server attribute 55 include-in-acct-req

radius-server attribute 31 mac format unformatted

radius-server host 172.16.0.11 auth-port 1812 acct-port 1813 key testing123

radius-server vsa send cisco-nas-port

!

!

control-plane

!

!

line con 0

stopbits 1

line aux 0

stopbits 1

line vty 0 4

transport input ssh

!

!

end







На DES-3200 поднят QinQ с SVLAN 4000.

В результате клиент во влане 4000.1 отправляет DHCP-request, но на radius-сервер ничего не прилетает (слушал tcpdump).

Вопрос как всегда стандартный: чяднт :)

[tehmeh]

Как минимум то, что бросилось в глаза:

Активируйте авторизацию подписчиков глобально на коробке: subscriber authorization enable. Нет IP-адреса на интерфейсе или хотя бы unnumbered на loopback, это нормально?

Не совсем понятно, как вы видите выдачу IP-адреса подписчику?

[purecopper]

Вопрос: можно ли как на SE отсылать клиенту loopback-интерфейс через radius-атрибут?

Для клиента планирую создать пулы dhcp на брасе. При получении атрибута Framed-IP-address клиенту должен выдаться соответствующий адрес из пула. Такое на isg возможно?

[tehmeh]

Теперь понял. К сожалению, в такой схеме не настраивал ISG.

Есть возможность при помощи policy-map type service передать параметр



vr1(config-service-policymap)#ip ?

access-group Specify access control for packets

address IP Address parameters

portbundle IP Portbundle configuration

unnumbered Enable IP processing without an explicit address

vrf VPN Routing/Forwarding parameters



Я так передаю VRF, но этот service еще надо где-то применить, можно, например, попробовать по событию в control policy.

[purecopper]

tehmeh спасибо за ответы :)

Добавил subscriber authorization enable и все равно нет запросов к радиус-серверу.

Связь между клиентом и CSR точно есть - ставлю на обоих концах ip-адреса и пускаю пинг - сеть работает.

[tehmeh]

Тяжело что-то сказать, я бы попробовал убрать из control policy фрагмент с list ISG-AUTH, у вас всё таки:

aaa authorization subscriber-service default local group ipoe-radius в нем не описан.

Попробуйте просто:

10 authorize aaa password TEST identifier remote-id plus circuit-id

Он, по-идее, возьмёт дефолтный список.



Еще, у меня большие сомнения на счёт того, что без IP на интерфейсе подписчика, а также пула или relay на маршрутизаторе, ISG сможет передать remote-id/circuit-id. Когда идентификаторы пустые, ISG не шлет ничего в сторону radius. Но могу сильно ошибаться.

Можно попробовать debug subscriber policy fsm или all, посмотреть error'ы.

Edited March 31, 2016 by tehmeh

[purecopper]

То ли лыжи не едут, то ли ...

Назначил ip интерфейсу, который смотрит на subscriber:





Current configuration : 218 bytes

!

interface GigabitEthernet2.4000

encapsulation dot1Q 4000 second-dot1q 1-1000

ip address 192.168.254.254 255.255.255.0

service-policy type control CUSTOMERS-POLICY

ip subscriber l2-connected

initiator dhcp

end









сделал debug subscriber policy all



Отправляю с клиента dhcp-req. В ответ опять тишина.

В show log - пусто.

[tehmeh]

Попробуйте все таки добавить dhcp pool хотя бы в тест. Есть подозрение, что если маршрутизатор не является dhcp server или dhcp relay agent, то discover для него просто пакет, и initiator dhcp не отрабатывает.



aaa group server radius Customers

server 172.16.0.1 auth-port 1812 acct-port 1813

ip radius source-interface FastEthernet0/0

!

aaa authentication login default local-case

aaa authorization console

aaa authorization exec default local

aaa authorization subscriber-service default local group Customers

!

ip dhcp excluded-address 172.16.1.1

!

subscriber authorization enable

!

ip dhcp pool AddressSpace

network 172.16.1.0 255.255.255.0

default-router 172.16.1.1

lease 0 4

!

policy-map type control Customers

class type control always event session-start

1 authorize aaa password cisco identifier mac-address

!

interface FastEthernet1/0

description Customer faced

ip address 172.16.1.1 255.255.255.0

service-policy type control Customers

ip subscriber l2-connected

initiator dhcp

!

С вот таким конфигом у меня даже в 7200 под Dynamips взлетает, не говоря уже про csr1000v. Разве что опцию на linux сложновато соорудить.

[purecopper]

tehmeh

Продолжаю опыты :) Добавил dhcp-pool. В результате конфиг получился такой:





Current configuration : 2882 bytes

!

! Last configuration change at 11:12:49 UTC Fri Apr 1 2016 by cisco

!

version 15.4

service timestamps debug datetime msec

service timestamps log datetime msec

no platform punt-keepalive disable-kernel-core

platform console virtual

!

hostname ASR-1000-test

!

boot-start-marker

boot-end-marker

!

!

enable password cisco

!

aaa new-model

!

!

aaa group server radius ipoe-radius

server 172.16.0.11 auth-port 1812 acct-port 1813

ip radius source-interface GigabitEthernet1

!

aaa authentication login ISG-AUTH group ipoe-radius

aaa authorization network ISG-AUTH group ipoe-radius

aaa authorization subscriber-service default local group ipoe-radius

aaa accounting update newinfo periodic 30

aaa accounting network ISG-AUTH

action-type start-stop

group ipoe-radius

!

aaa accounting network ipoe-radius

action-type start-stop

group ipoe-radius

!

!

!

!

!

aaa server radius dynamic-author

client 172.16.0.11 server-key testing123

auth-type any

!

aaa session-id common

!

!

!

!

!

!

!





ip domain name test.local

!

ip dhcp pool AddressSpace

network 192.168.2.0 255.255.255.0

default-router 192.168.2.1

lease 0 4

!

!

!

!

!

!

!

!

!

!

subscriber templating

subscriber authorization enable

service-policy type control ISG-CUSTOMER-POLICY

multilink bundle-name authenticated

!

!

license udi pid CSR1000V sn 9VYTLL9KKJA

!

username cisco privilege 15 password 0 cisco

!

redundancy

mode none

!

!

!

policy-map type control CUSTOMERS-POLICY

class type control always event session-start

10 authorize aaa password TEST identifier remote-id plus circuit-id

!

!

!

!

!

!

interface Loopback2

ip address 192.168.2.1 255.255.255.0

!

interface Loopback3

ip address 192.168.3.1 255.255.255.0

!

interface GigabitEthernet1

ip address 172.16.0.10 255.255.255.0

negotiation auto

!

interface GigabitEthernet1.4000

!

interface GigabitEthernet2

no ip address

negotiation auto

!

interface GigabitEthernet2.3999

encapsulation dot1Q 3999

ip address 172.16.255.1 255.255.255.0

!

interface GigabitEthernet2.4000

encapsulation dot1Q 4000 second-dot1q 1-1000

ip unnumbered Loopback2

service-policy type control CUSTOMERS-POLICY

ip subscriber l2-connected

initiator dhcp

!

router ospf 1

redistribute connected subnets

network 172.16.0.0 0.0.0.255 area 0

!

!

virtual-service csr_mgmt

!

ip forward-protocol nd

!

no ip http server

no ip http secure-server

!

!

!

!

radius-server attribute 44 include-in-access-req default-vrf

radius-server attribute 44 extend-with-addr

radius-server attribute 8 include-in-access-req

radius-server attribute 32 include-in-accounting-req

radius-server attribute 55 include-in-acct-req

radius-server attribute 31 mac format unformatted

radius-server host 172.16.0.11 auth-port 1812 acct-port 1813 key testing123

radius-server vsa send cisco-nas-port

!

!

control-plane

!

!

line con 0

stopbits 1

line aux 0

stopbits 1

line vty 0 4

transport input ssh

!

!

end









В результате запросов на радиус как не было, так и нет.

[tehmeh]

В sh ip dhcp binding x.x.x.x есть поля Remote id, Circuit id?

В debug'ах точно пусто?

[purecopper]

В show log - пусто.

Странно, что сам dhcp-сервер так же не работает.

Для теста запихнул во vlan 4000.1 isc-dhcp. Линуксовый dhcp адреса выдает влёт.

Сделал debug dhcp server:





*Apr 1 13:10:12.913: DHCPD: client's VPN is .

*Apr 1 13:10:12.913: DHCPD: inconsistent relay information.

*Apr 1 13:10:12.913: DHCPD: relay information option exists, but giaddr is zero.

*Apr 1 13:10:21.721: DHCPD: Reload workspace interface GigabitEthernet2.4000 tableid 0.

*Apr 1 13:10:21.721: DHCPD: tableid for 192.168.2.1 on GigabitEthernet2.4000 is 0

*Apr 1 13:10:21.721: DHCPD: client's VPN is .

*Apr 1 13:10:21.721: DHCPD: inconsistent relay information.

*Apr 1 13:10:21.721: DHCPD: relay information option exists, but giaddr is zero.





Edited April 1, 2016 by purecopper

[tehmeh]

*Apr 1 13:10:21.721: DHCPD: inconsistent relay information.

*Apr 1 13:10:21.721: DHCPD: relay information option exists, but giaddr is zero.

В DHCP запросах, приходящих напрямую с l2-сегмента, есть opt82, но при этом поле giaddr пустое, что свидетельствует об отсутствии relay agent'ов по пути следования пакета. По умолчанию Cisco такие пакеты отбрасывает, поэтому у вас ничего не работает.

Когда маршрутизатор выступает в качестве relay, можно указать глобально ip dhcp relay information trust-all, либо на конкретном интерфейсе ip dhcp relay information trusted. Возможно прокатит и сервером, честно говоря, не пробовал.

[purecopper]

tehmeh спасибо огромное!

Теперь всё ок. В логах появились сообщения о попытках применения policy. Запросов на Radius пока нет, но с этим хоть можно работать :)

[tehmeh]

По запросам в сторону радиуса самые "популярные" грабли, которые я собирал, это или пустой идентификатор, типа не работающего s-tag, c-tag, либо неправильно подобранный. В любом случае можно будет ошибки в дебаге поковырять.

[purecopper]

tehmeh а можно еще один вопрос?

Все начинает работать с указанием на интерфейсе ip либо unnumbered интерфейса. Допустим мне надо выдавать пользователям адреса из серой сети 192.168.2.0/24 и из белой 8.8.8.0/24. Насколько это плохая идея прибивать несколько адресов из разных подсетей на один loopback? :)

[tehmeh]

Благородные доны, возможно, меня поправят, но мы используем unnumbered и loopback с кучей адресов через secondary, пока никаких проблем нет, что на обычных Catalyst, что с ISG. Проблемы могут начаться, когда надо будет статику делать, придется делать явный маршрут руками. Но это мелочи, как по мне.

[purecopper]

И снова спасибо!

[purecopper]

Подниму, пожалуй, тему еще раз :)

Пытаюсь запустить dhcp-relay на интерфейсе с сабскрайберами:





interface GigabitEthernet2.4000

encapsulation dot1Q 4000 second-dot1q 1-1000

ip dhcp relay information trusted

ip dhcp relay information policy-action keep

ip unnumbered Loopback2

ip helper-address 172.16.0.11

service-policy type control CUSTOMERS-POLICY

ip subscriber l2-connected

initiator dhcp

!







А в логах какая-то ерунда, запросы на DHCP-сервер не приходят:





*Apr 15 17:36:01.058: DHCPD: Reload workspace interface GigabitEthernet2.4000 tableid 0.

*Apr 15 17:36:01.058: DHCPD: tableid for 10.228.8.1 on GigabitEthernet2.4000 is 0

*Apr 15 17:36:01.058: DHCPD: client's VPN is .

*Apr 15 17:36:01.058: DHCPD: using received relay info.

*Apr 15 17:36:01.058: DHCPD: Sending notification of DISCOVER:

*Apr 15 17:36:01.058: DHCPD: htype 1 chaddr 000c.29e1.7c18

*Apr 15 17:36:01.058: DHCPD: remote id 010b582d414b2d35365f315f35

*Apr 15 17:36:01.058: DHCPD: circuit id 00040fa00001

*Apr 15 17:36:01.058: DHCPD: interface = GigabitEthernet2.4000

*Apr 15 17:36:01.058: DHCPD: FSM state change WAIT-FOR-CONFIG

*Apr 15 17:36:01.058: DHCPD: Workspace state changed from INIT to WAIT-FOR-CONFIG

*Apr 15 17:36:01.058: DHCPD: Saving workspace (ID=0x920003F5)

*Apr 15 17:36:01.058: DHCPD: New packet workspace 0x7F69F28B3DA0 (ID=0x570003F6)

*Apr 15 17:36:01.060: DHCPD: Callback for workspace (ID=0x920003F5)

*Apr 15 17:36:01.060: DHCPD: Config Callback returns error 1, drop request

*Apr 15 17:36:01.060: DHCPD: Freeing saved workspace (ID=0x920003F5)

*Apr 15 17:36:01.060: DHCPD: Sending notification of ASSIGNMENT FAILURE:

*Apr 15 17:36:01.060: DHCPD: htype 1 chaddr 000c.29e1.7c18

*Apr 15 17:36:01.060: DHCPD: remote id 030c00000ae408010000efa00001

*Apr 15 17:36:01.060: DHCPD: interface = GigabitEthernet2.4000

*Apr 15 17:36:01.060: DHCPD: Sending notification of ASSIGNMENT_FAILURE:

*Apr 15 17:36:01.060: DHCPD: due to: NO REASON

*Apr 15 17:36:01.060: DHCPD: htype 1 chaddr 000c.29e1.7c18

*Apr 15 17:36:01.060: DHCPD: remote id 030c00000ae408010000efa00001

*Apr 15 17:36:01.060: DHCPD: interface = GigabitEthernet2.4000





[purecopper]

Вроде бы с релеем разобрался.

Но возникла новая проблема:

Создал тестовый сервис на ASR:





class-map type traffic match-any Internet

match access-group output name Any-Traf

match access-group input name Any-Traf

!

policy-map type service Unlim-Test-1M

class type traffic Internet

police input 1000000 187500 375000

police output 1000000 187500 375000

!

!

ip access-list extended Any-Traf

permit ip any any







На радиус пользователю при авторизации отдаю:





Mon Apr 18 13:05:14 2016

Packet-Type = Access-Accept

Cisco-Service-Info = "Unlim-Test-1M"

Acct-Interim-Interval = 300







В логах asr:





*Apr 18 13:07:50.837: RADIUS/ENCODE(00000174):Orig. component type = Iedge DHCP SIP

*Apr 18 13:07:50.837: RADIUS(00000174): Config NAS IP: 172.16.0.10

*Apr 18 13:07:50.837: RADIUS(00000174): Config NAS IPv6: ::

*Apr 18 13:07:50.837: RADIUS/ENCODE(00000174): acct_session_id: 362

*Apr 18 13:07:50.837: RADIUS(00000174): sending

*Apr 18 13:07:50.837: RADIUS(00000174): Send Access-Request to 172.16.0.11:1812 id 1645/104, len 238

*Apr 18 13:07:50.837: RADIUS: authenticator 45 1B 9E 8E 4C 6B FE AE - E3 2B A0 58 89 2A A6 A6

*Apr 18 13:07:50.837: RADIUS: User-Name [1] 41 "010b582d414b2d35365f315f35:00040fa00001"

*Apr 18 13:07:50.837: RADIUS: User-Password [2] 18 *

*Apr 18 13:07:50.837: RADIUS: NAS-Port-Type [61] 6 Virtual [5]

*Apr 18 13:07:50.837: RADIUS: Vendor, Cisco [26] 20

*Apr 18 13:07:50.837: RADIUS: cisco-nas-port [2] 14 "0/0/0/1.4000"

*Apr 18 13:07:50.837: RADIUS: NAS-Port [5] 6 0

*Apr 18 13:07:50.837: RADIUS: NAS-Port-Id [87] 14 "0/0/0/1.4000"

*Apr 18 13:07:50.837: RADIUS: Vendor, Cisco [26] 35

*Apr 18 13:07:50.837: RADIUS: Cisco AVpair [1] 29 "circuit-id-tag=00040fa00001"

*Apr 18 13:07:50.837: RADIUS: Vendor, Cisco [26] 48

*Apr 18 13:07:50.837: RADIUS: Cisco AVpair [1] 42 "remote-id-tag=010b582d414b2d35365f315f35"

*Apr 18 13:07:50.837: RADIUS: Service-Type [6] 6 Outbound [5]

*Apr 18 13:07:50.837: RADIUS: NAS-IP-Address [4] 6 172.16.0.10

*Apr 18 13:07:50.837: RADIUS: Acct-Session-Id [44] 18 "AC10000A0000016A"

*Apr 18 13:07:50.837: RADIUS(00000174): Sending a IPv4 Radius Packet

*Apr 18 13:07:50.837: RADIUS(00000174): Started 5 sec timeout

*Apr 18 13:07:50.838: RADIUS: Received from id 1645/104 172.16.0.11:1812, Access-Accept, len 47

*Apr 18 13:07:50.838: RADIUS: authenticator 0B 2E DC 59 F4 88 97 74 - 67 CF F8 39 D8 90 0B 9F

*Apr 18 13:07:50.838: RADIUS: Vendor, Cisco [26] 21

*Apr 18 13:07:50.838: RADIUS: ssg-service-info [251] 15 "Unlim-Test-1M"

*Apr 18 13:07:50.838: RADIUS: Acct-Interim-Interva[85] 6 300

*Apr 18 13:07:50.838: RADIUS(00000174): Received from id 1645/104

*Apr 18 13:07:50.838: IPSUB: Invalid magic 0xFADEDEAF in IP session 0x7F22D725E538

*Apr 18 13:07:50.838: IPSUB-VRFSET: Entered allocate feature info

*Apr 18 13:07:50.838: IPSUB-VRFSET: Allocated sg vrfset info 0x7F22D7A9C108

*Apr 18 13:07:50.838: IPSUB-VRFSET: Freeing the sg vrfset info 0x7F22D7A9C108

*Apr 18 13:07:50.839: Deleting mac 000c.29e1.7c18 from SIP common DB

*Apr 18 13:07:50.839: Deleted mac 000c.29e1.7c18 from SIP common DB





Вот что это за IPSUB: Invalid magic 0xFADEDEAF in IP session 0x7F22D725E538 ?

Уже всю голову сломал, а гугл молчит :)

[tehmeh]

Насчет ошибки не подскажу. А пробовали имя сервиса передавать с "A" вначале?

Cisco-Service-Info := "AUnlim-Test-1M"



Step 1 Add the Auto Service attribute to the user profile.



Example:

26,9,251="A service-name[; username ; password]"



Automatically logs the subscriber in to the specified service when the user profile is downloaded.

[purecopper]

tehmeh не-а, не помогает.
