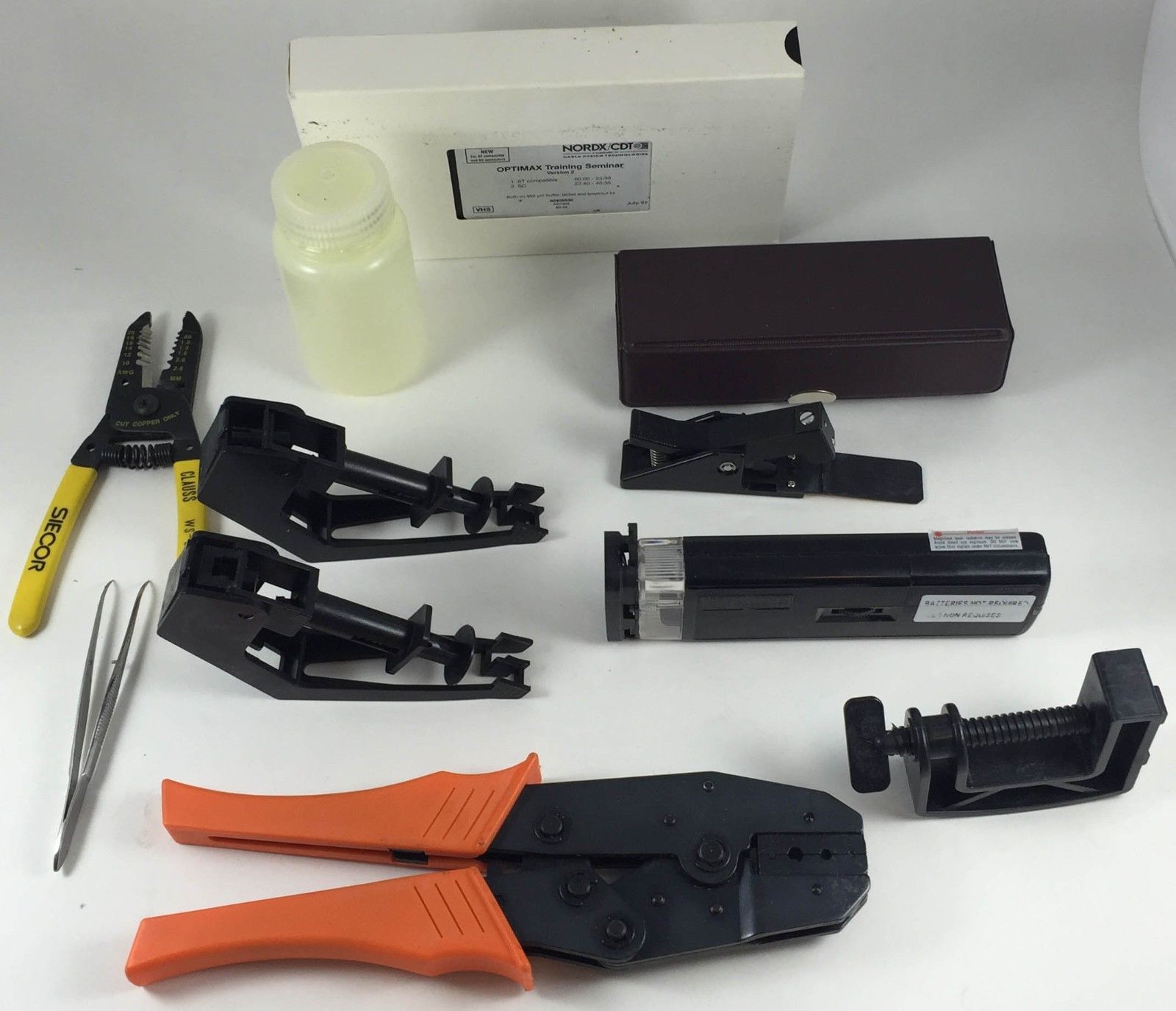

Bachaa Posted March 14, 2016 На прошлой неделе довелось поработать с оконцовкой гибридного телевизионного кабеля при помощи технологии Belden OPTIMAX. Технология засветилась где то 10 лет назад и была как бы альтернативой бесклеевой оконцовки 900мкм-буферного волокна. Вобщем как на пигтейлах. Не знаю какие гарантии дает производитель на эти коннекторы, но работа с ними занимает буквально секунды. Очень удобно. Но как я думаю стоит диких денег. Пока вот видео из сети: Комплект для работы с коннекторами Пользованный на эбэе стоит 72 еуро Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Bachaa Posted March 15, 2016 Вот наше видео. Несколько спонтанное, в хорошем настроении снимали, когда все же разобрались с этой буржуйской технологией. До нас приезжали какие то супер-пупер спецы, которые попросили за оконечку одного разъема $12, но не разобравшись что и как ретировались, сломав один набор и испортив 6 коннекторов. Мы испортили всего один коннектор, но делали строго по инструкции. Потом делали по-русски и все у нас получилось. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Bachaa Posted March 15, 2016 После небольшой тренировки заделка одного коннектора занимала порядка 20 секунд. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
satboy Posted March 15, 2016 все прекрасно вариться 60 фуджиком, только нужны держалки под 900 волокно. Пигтейлы правда редкость.. Ну а ***ков, которые приезжают варить обычное волокно и предварительно получив оплату по безналу с гарантиями 15 опыта работ - всегда хватает. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Bachaa Posted March 16, 2016 satboy Причем тут фудж 60 ? Я про технологию работы БЕЗ сварки пишу. Делай новую тему с видео и фотками про заделку коннекторов на фудже и мы там охотно с тобой пообщаемся. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
[anp/hsw] Posted March 16, 2016 Наверное все же не стоит вставлять волокно до упора, т.к. когда вы тыкаете волокном в другую твердую поверхность (а там скорее всего тоже кусок волокна заранее сколотый), то торец в большинстве случаев может раскрошиться. Для теста потыкайте туда обычным сколотым волокном, и посмотрите на сварочнике, что из этого получилось. Ну и 150м это даже не расстояние, тут даже если просто волокно спичкой в конвертер подоткнуть, оно будет работать. Помнится, когда сварочника на сети еще не было, а оптика уже была, я баловался подобной фигней (вроде от 3M), но это быстро потеряло актуальность с появлением дешевых б/у аппаратов на рынке. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Bachaa Posted March 16, 2016 ' timestamp='1458130106' post=1259458]Наверное все же не стоит вставлять волокно до упора Иначе не работает. На видео-графике показано, что до упора вставляют. ' timestamp='1458130106' post=1259458]потеряло актуальность с появлением дешевых б/у аппаратов на рынке Отнюдь. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
fivtin Posted March 17, 2016 а какие потери на соединении? пока fast-коннекторами в основном для оконцовки drop-кабеля удобно пользоваться, вот только надежность и качество соединения остается фактором случайности. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Bachaa Posted March 17, 2016 а какие потери на соединении? У меня небыло возможности проверить, т.к. чтобы понять это нужен стабилизированный источник излучения. Внутри разъема вероятно иммерсионный гель - материал, показатель преломления которого практически равен показателю преломления сердцевины волокна. Используется при стыковке оптических волокон в целях уменьшения потерь сигнала, связанных с отражением сигнала на границе сред с разными показателями преломления. Соединение волокна таким образом можно производить с помощью одного скалывателя в устройствах типа УП-125, или механических соединителях волокон. Использование геля дает преимущество в том, что соединение становится нетребовательным к качеству скола. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

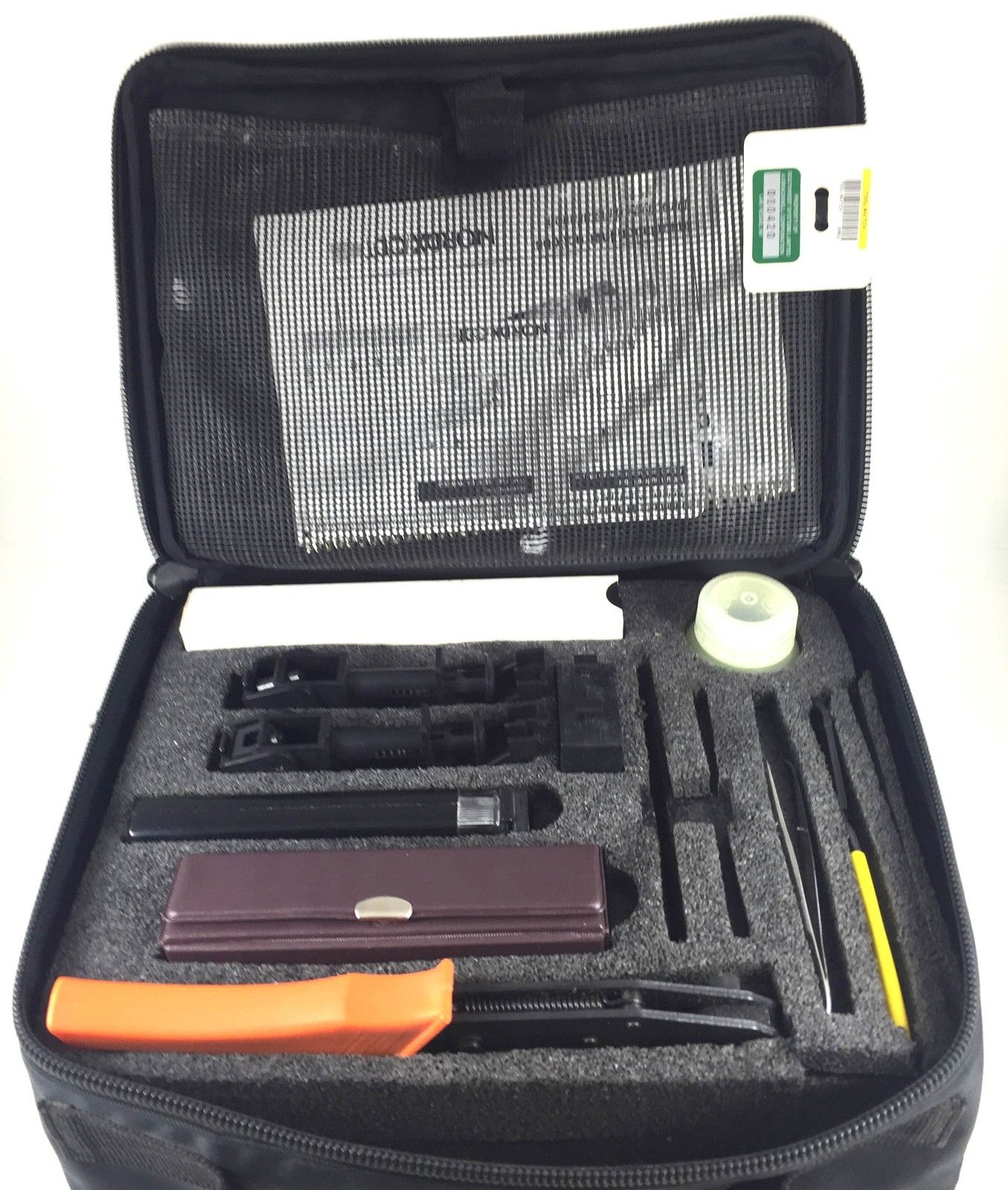

dimonSCS Posted March 21, 2016 (edited) Технологии лет 20 как минимум, на фотке вариант с обучающей видеокакссетой минут на 10 (видно, что еще не Белден, а NORDX/CDT). Чемоданчик новый тогда стоил около 2 штук в зелени. Потери - малые десятые дБ с гарантией. Если соблюдать инструкцию, то волокно не крошится. Edited March 21, 2016 by dimonSCS Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
[anp/hsw] Posted March 21, 2016 Возможно эта технология не подойдет для уличных/чердачных кроссов: гель на отрицательной температуре точно меняет свойства, бывают гели, которые вообще перестают пропускать излучение. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Bachaa Posted March 21, 2016 [anp/hsw] Тут я с вами потенциально согласен. Тоже интересен этот вопрос. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
dimonSCS Posted March 21, 2016 ' timestamp='1458537759' post='1261785']Возможно эта технология не подойдет для уличных/чердачных кроссов: гель на отрицательной температуре точно меняет свойства, бывают гели, которые вообще перестают пропускать излучение. Если брать не у косых за три с половиной копейки, то гель свойства как бы совершенно не меняет до тех пор, пока температура не выходит за пределы паспортной. Технология быстрого оконцевания на таких коннекторах имеет смысл, когда а) срочно нужно восстановить связь на времянке б) количество оконцовок не превышает примерно тысячи в год в) работаешь во взрывоопасной среде Во всех прочих случаях, скорее всего, имеет прямой смысл варить Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
[anp/hsw] Posted March 21, 2016 пока температура не выходит за пределы паспортной. Так весь прикол в том, что паспортная температура обычно заканчивается на 0C, а если надо ниже, то это уже industrual-компоненты с соответствующим ценником. Вполне наверняка в коннекторах масло что-то типа такого: https://www.landseaskyco.com/images/Immersion-Oil.jpg Надпись 4-40C как бы намекает. А учитывая то, что на проветриваемом чердаке бывает порой и все -40, то масло точно нужно особое. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
[anp/hsw] Posted March 21, 2016 б) количество оконцовок не превышает примерно тысячи в год Тысяча в год с современными ценами на б/у сварочник (предположим 1K$ за китайца, а он однозначно будет лучше любого фаст-коннектора) уже не выгодно для фастов. Учитывая то, что пигтейлы/патчкорды можно найти на любой барахолке задешево, а фаст-коннекторы довольно редкий и специфичный товар. Думаю, что задумываться о хоть каком-нибудь сварочнике надо уже после 300 сварок в год (если вы, конечно, не планируете закрыть бизнес в следующий же год). А еще ведь и муфты бывают, не только кроссы. Представляете себе муфту (например, этажную), где 16 волокон соединены розеточками через фаст-коннекторы (или даже скотчлоками)? а 32? то-то же :) Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
zoro Posted March 21, 2016 Или я что то не понимаю, или вы набрели на технологию которую я в 2002 году осваивал :) Вообще посмотрите http://shop.nag.ru/catalog/02336.Konnektory/07134.Beskleevye :) Скалыватель могу продать- новый у меня лежит :) Коннекторы также несколько штук также... Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Bachaa Posted March 21, 2016 Вы узко мыслите. Есть области применения, где сварке на пигтейл нет места. Например телевизионные порталы, куда приходит гибридный кабель (медь\оптика). Там разъемы тупо фиксируются на панели в розетки без промежуточного кросса. Его там просто не вместить. Собственно на ролике мы этим и занимаемся. С другой стороны кабеля, который выходит в ящик устанавливается двух портовый кросс и там варится пигтейл. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
zoro Posted March 21, 2016 Вы узко мыслите. Есть области применения, где сварке на пигтейл нет места. Например телевизионные порталы, куда приходит гибридный кабель (медь\оптика). Там разъемы тупо фиксируются на панели в розетки без промежуточного кросса. Его там просто не вместить. Собственно на ролике мы этим и занимаемся. С другой стороны кабеля, который выходит в ящик устанавливается двух портовый кросс и там варится пигтейл. Сразу Опровергну :) http://shop.nag.ru/catalog/02336.Konnektory/09169.Splice-On ну и аппарат сварочный :) Варили в термокожухе камеры... Т.Е. Обычный кабель через сальник- зачищается, под нехочу- остается волокно в буфере 250 который... на него трубка от патчкорда старого, кабель-модуль-трубка все усаживается термоусадкой... варится вот такой коннектор 15см хватает чтобы приварить... PS сварочник был не мой, но технология понравилась, до этого я сам на кроссе издевался в 2011 году... Запортил один коннектор после второй попытки приварить... PS Я на фуджикуре сижу :) Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Bachaa Posted March 21, 2016 zoro Коллега и вас тоже заносит :) Обсуждаем работу БЕЗ сварки. Китайские быстрые коннекторы это в тему, а сплай-он нет. Однако что первые, что вторые страдают большими габаритами. OPTIMAX же может изгибаться сразу за коннектором. Колпачек, который надвигается на коннектор можно гнуть довольно сильно. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
dimonSCS Posted March 21, 2016 ' timestamp='1458582948' post='1262280'] пока температура не выходит за пределы паспортной. Так весь прикол в том, что паспортная температура обычно заканчивается на 0C, а если надо ниже, то это уже industrual-компоненты с соответствующим ценником. Вполне наверняка в коннекторах масло что-то типа такого: https://www.landseaskyco.com/images/Immersion-Oil.jpg Надпись 4-40C как бы намекает. А учитывая то, что на проветриваемом чердаке бывает порой и все -40, то масло точно нужно особое. А чо, у нас сварочник уже при -40 начал жужжать? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
dimonSCS Posted March 21, 2016 ' timestamp='1458583279' post='1262285'] б) количество оконцовок не превышает примерно тысячи в год Тысяча в год с современными ценами на б/у сварочник (предположим 1K$ за китайца, а он однозначно будет лучше любого фаст-коннектора) уже не выгодно для фастов. Учитывая то, что пигтейлы/патчкорды можно найти на любой барахолке задешево, а фаст-коннекторы довольно редкий и специфичный товар. Думаю, что задумываться о хоть каком-нибудь сварочнике надо уже после 300 сварок в год (если вы, конечно, не планируете закрыть бизнес в следующий же год). А еще ведь и муфты бывают, не только кроссы. Представляете себе муфту (например, этажную), где 16 волокон соединены розеточками через фаст-коннекторы (или даже скотчлоками)? а 32? то-то же :) Вообще-то ни статртопик (ИМХО), ни я (это уже точно) не призывали отказываться от сварки в пользу бесклеевых коннекторов. Я,конечно, могу набухаться, но даже в состоянии тяжелого похмелья муфту и прочую байду, которая тут приведена в качестве примера, делать не будут. Так что не хочу представлять, не буду и другим не советую. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
[anp/hsw] Posted March 22, 2016 А чо, у нас сварочник уже при -40 начал жужжать? При -40 обычно варят в палатке, надуваемой тепловентилятором. А вот после механического соединения что делать? Оставить вентилятор, пока зима не пройдет? :) Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
dimonSCS Posted March 22, 2016 ' timestamp='1458629907' post='1262486'] А чо, у нас сварочник уже при -40 начал жужжать? При -40 обычно варят в палатке, надуваемой тепловентилятором. А вот после механического соединения что делать? Оставить вентилятор, пока зима не пройдет? :) Для начала вразумительно доказать, что после выключения вентилятора произойдет что-то неприятное. Потому как аргумент: "У меня очко играет" в качестве обоснования как бы не тянет. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
[anp/hsw] Posted March 22, 2016 Для начала вразумительно доказать, что после выключения вентилятора произойдет что-то неприятное. Возьмите любое масло (хорошо подойдет оливковое) и поставьте в холодильник. Достаньте через пару часов, и посмотрите, как изменились его оптические свойства (оно помутнело). С вязкими средами такое частенько встречается при отрицательных температурах, и иммерсионное масло не исключение. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Bachaa Posted March 22, 2016 Надо брать не любое масло, а специальное. Я думаю, что BELDEN не будет лить в свои дорогие коннекторы иммерсионный гель низкого качества. Так, что там у конкурентов... квэшченс :) ? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
