[Vasmer]

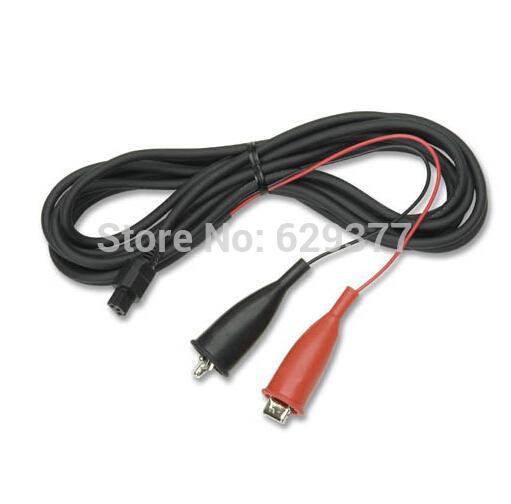

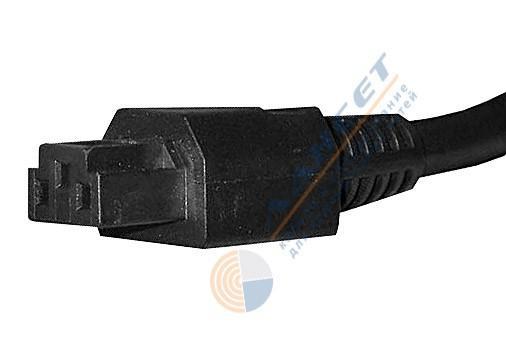

потребовалось изготовить интересует название разъема (что спрашивать в радиомагазине)  и распиновка если кто такое делал или может прозвонить тестером







[Oleg_mouse]

Интересно, а как сюда изображения воткнуть ? я так все красочно сфоткал, зарисовал. а придётся писать буквами (

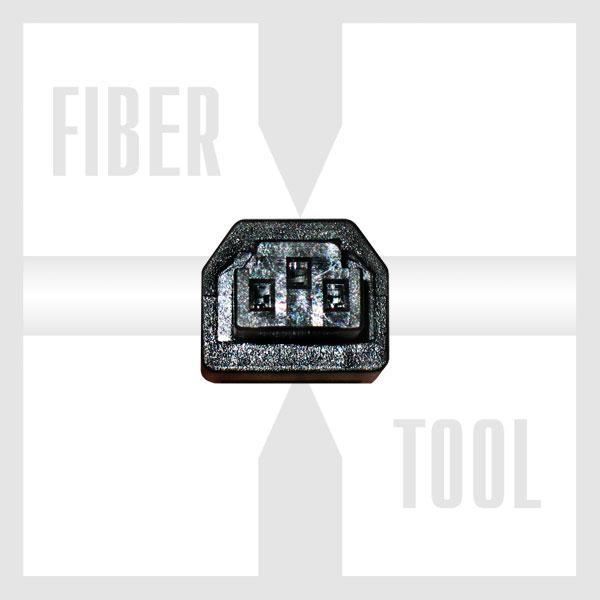

по середине этого разъёма минус, а справа плюс. на той фотке которая у вас третья.

левый контакт не задействован вообще.

[Vasmer]

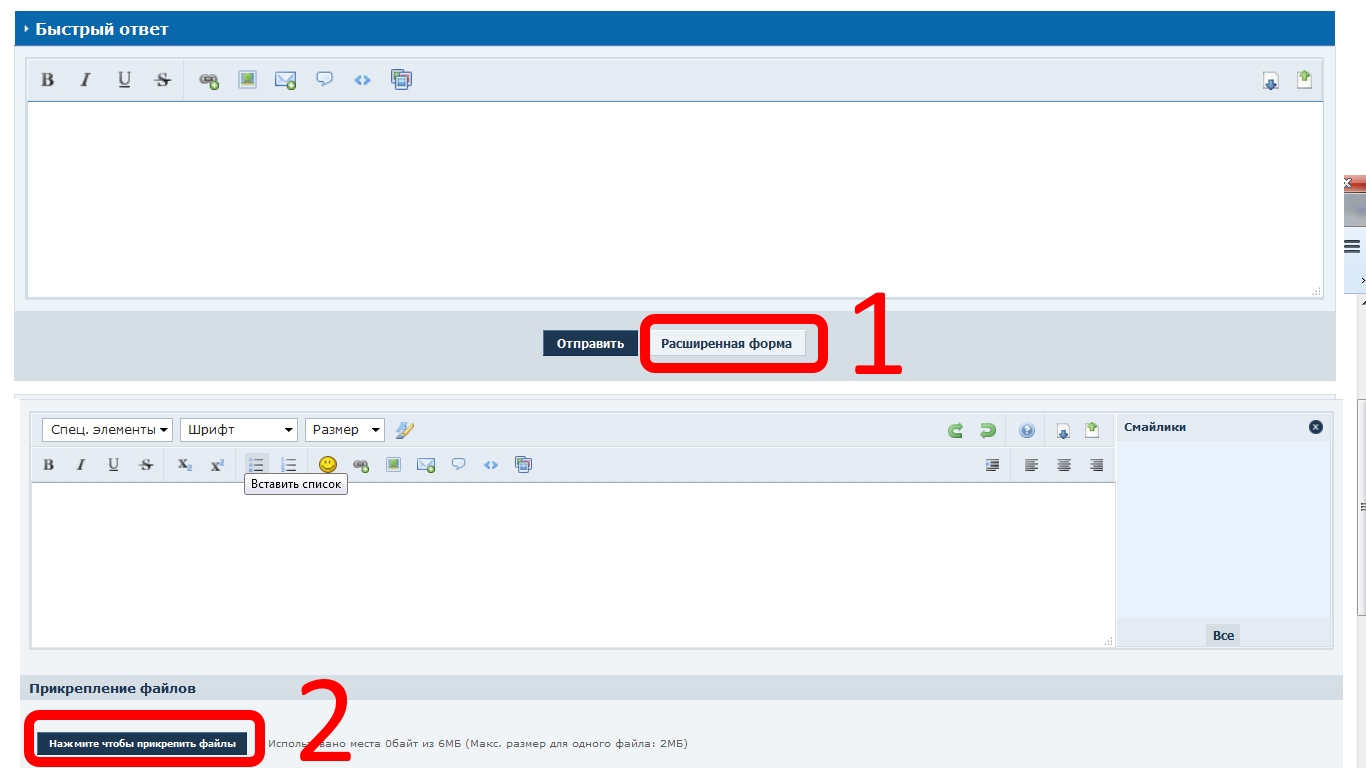

в расширеной форме

[Vasmer]

загрузи рисунок для потомков ))))

[Oleg_mouse]



вот не спят же люди ) сварочные аппараты тестером измеряют.

[Vasmer]

врамку и на стену !!!!!

[Vasmer]

видимо на оба крайних можно подавать + минус на центральный

надо в радиомагазине поискать разъем такой

[Vasmer]

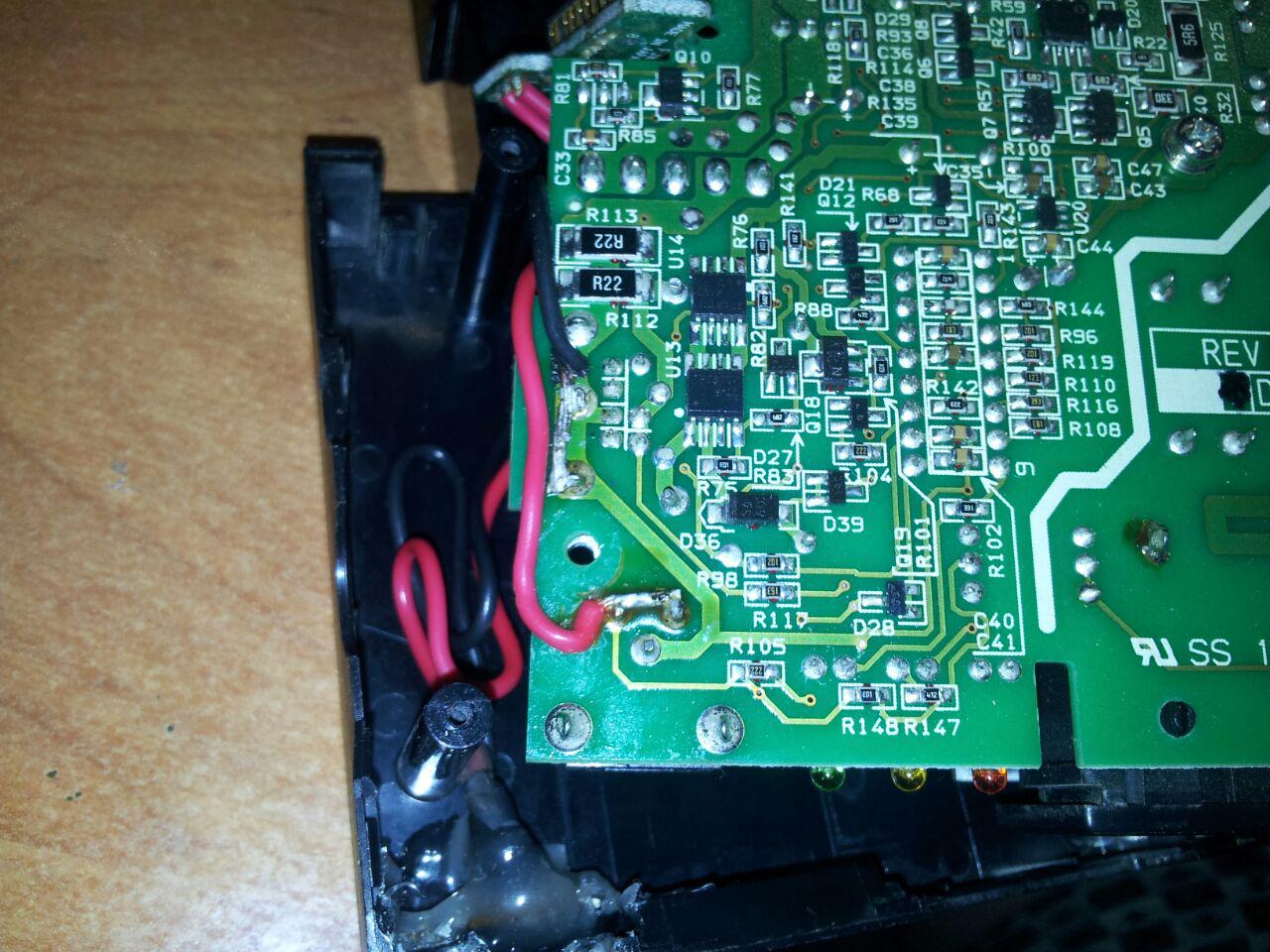

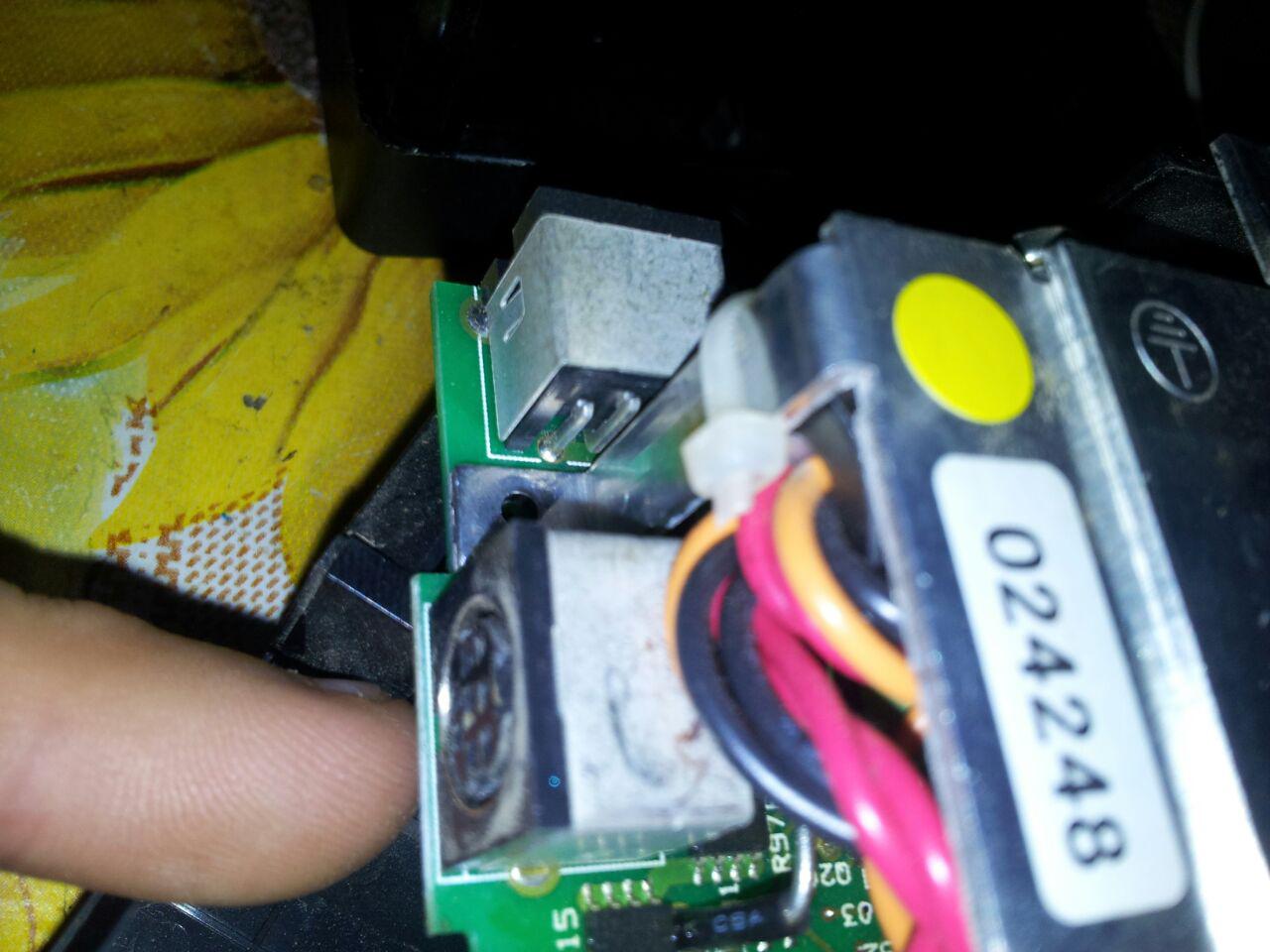

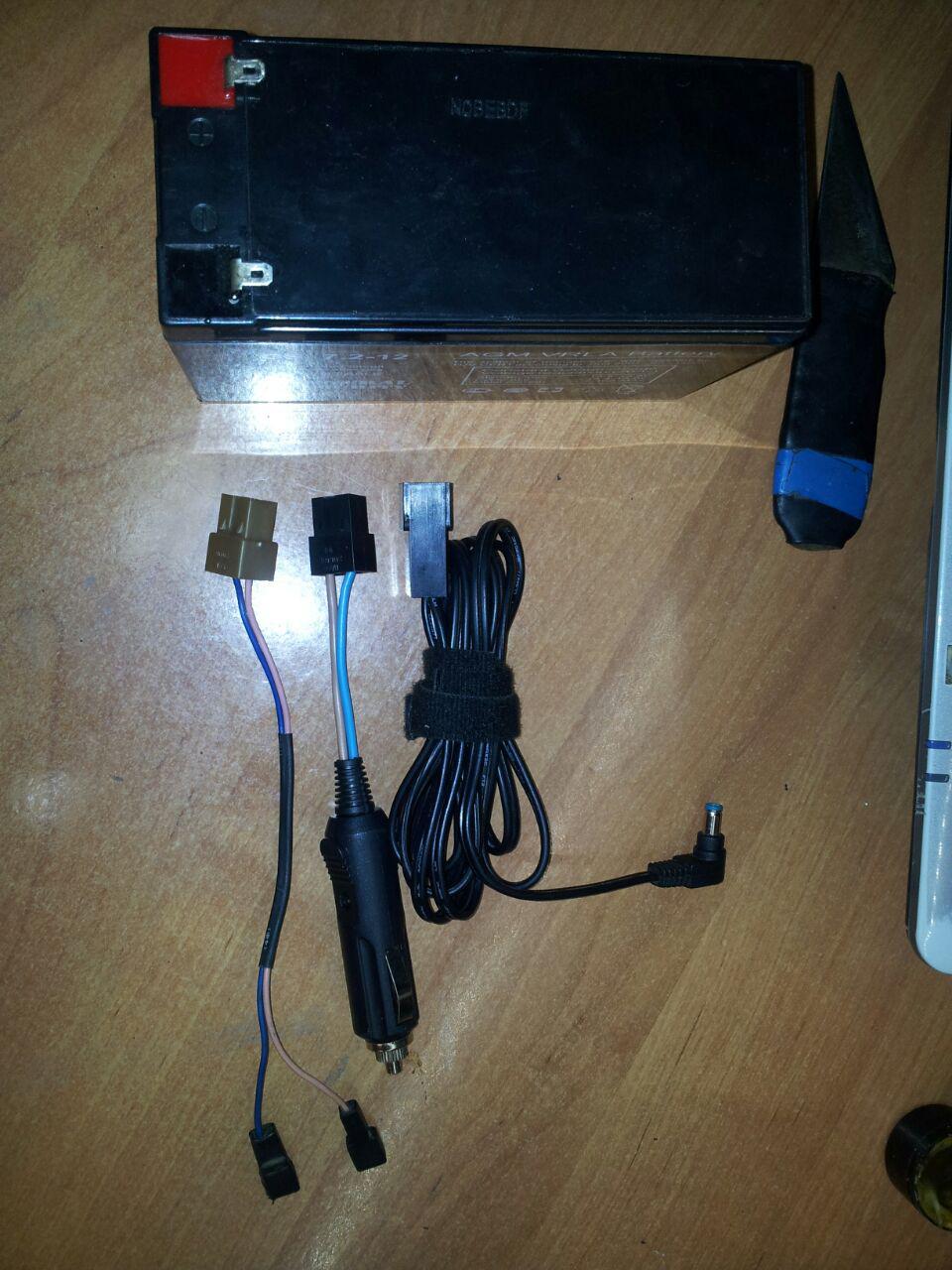

тщетно обискав радиомагазины такого разъема не нашлось было принято решение вмонтировать простой разъем

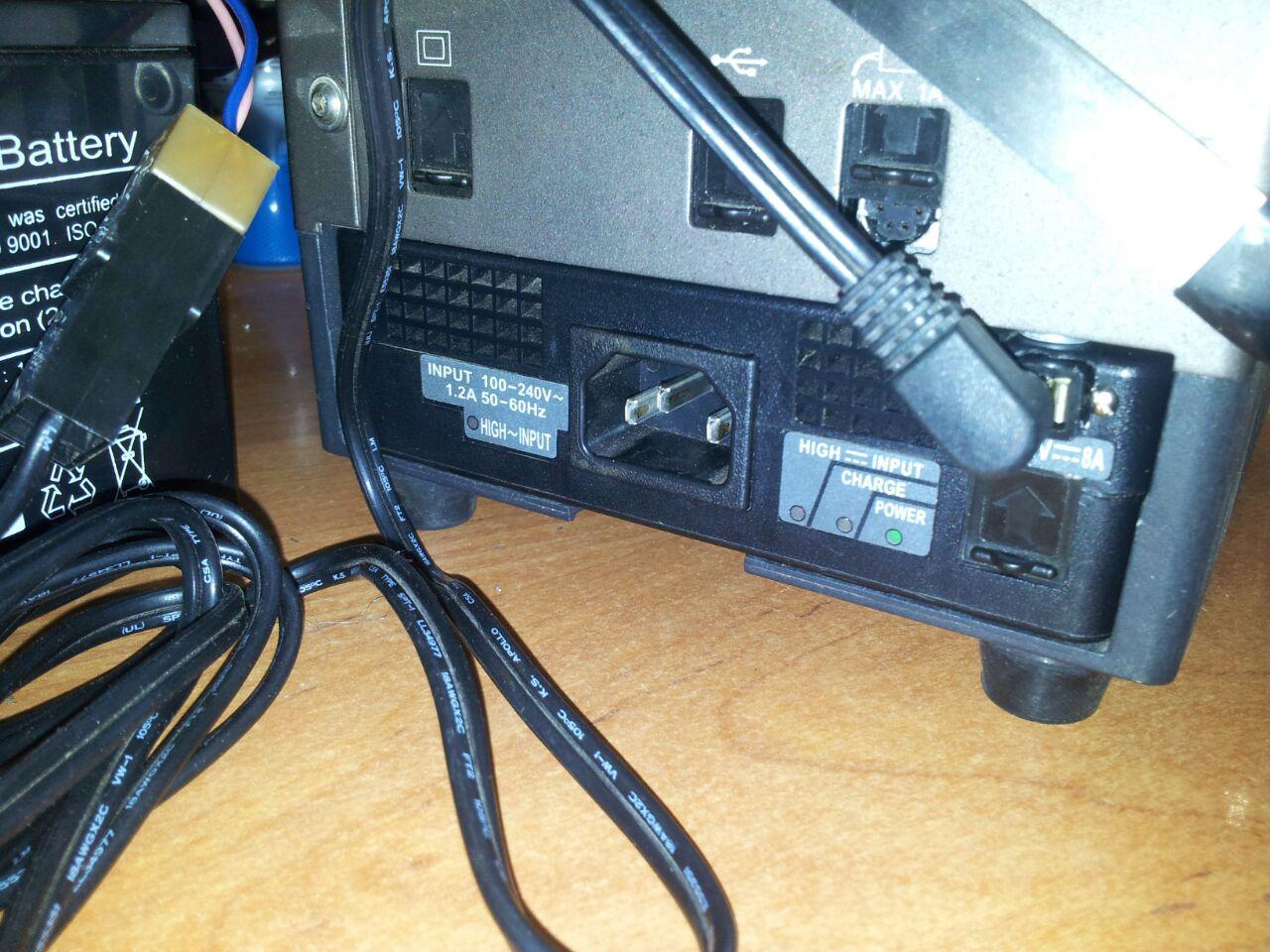

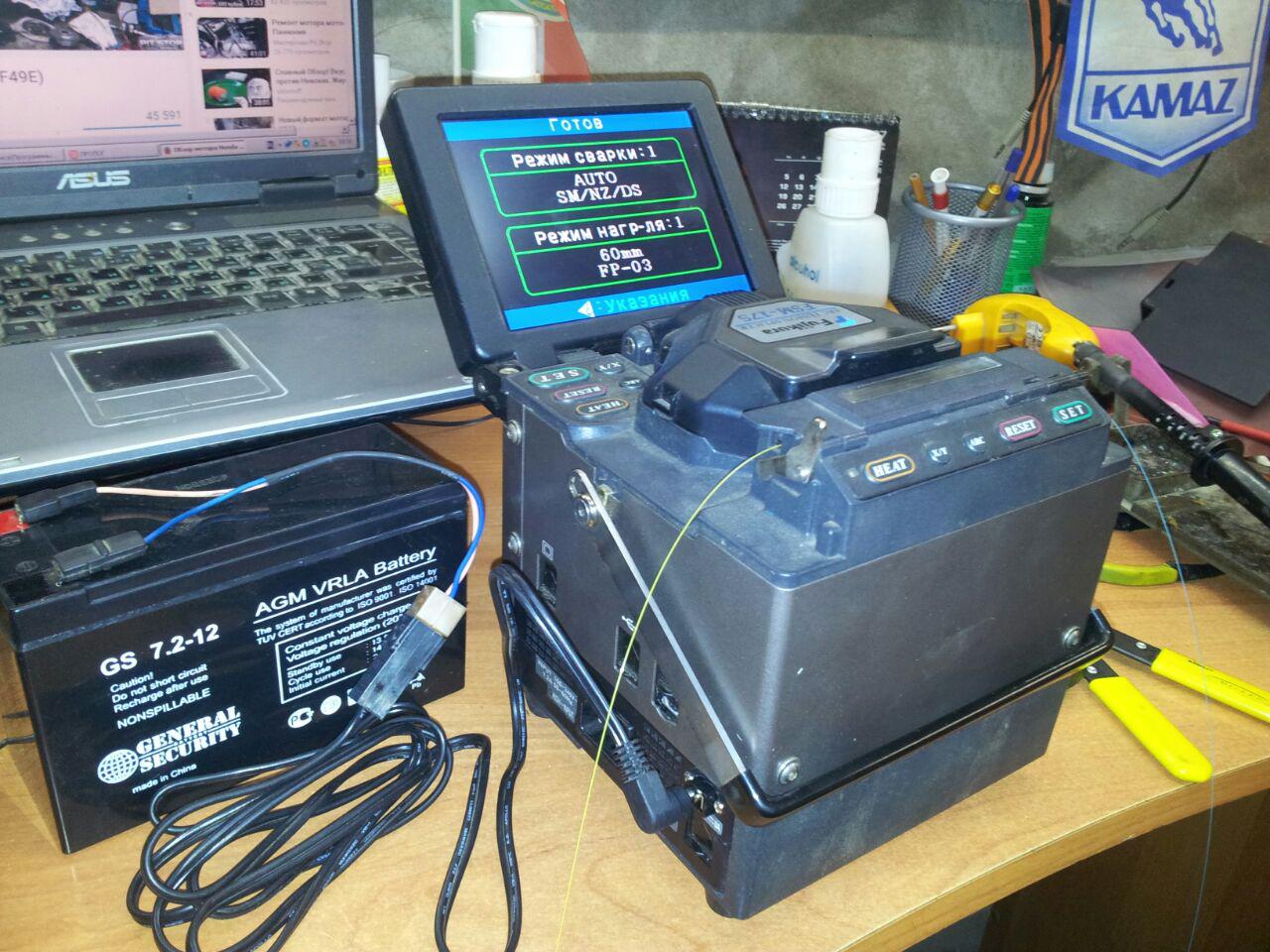

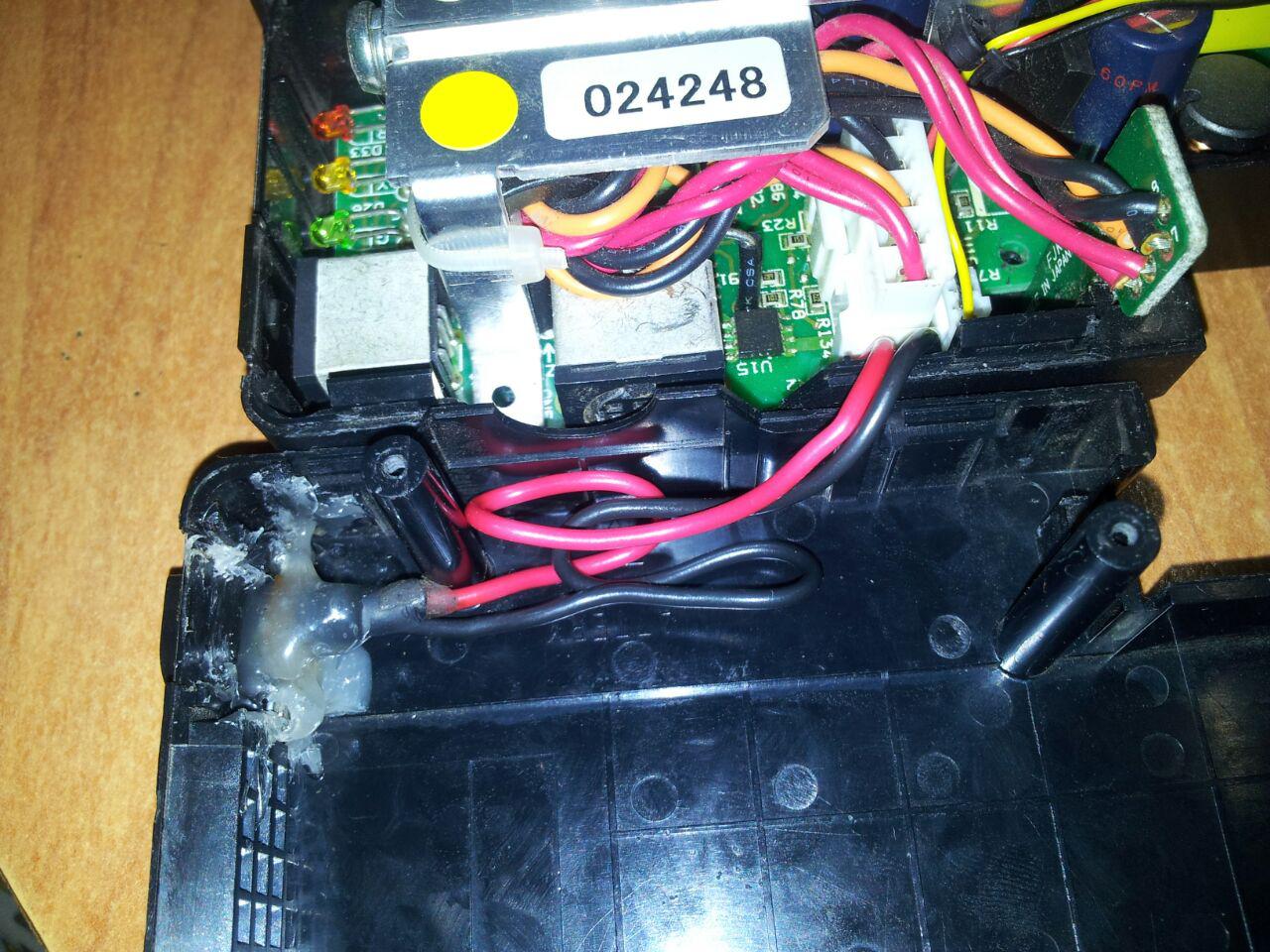

вот что вышло

всё работает отлично подходит так-же и к джилонгу 500

[dIMbI4]

Срочно разбери назад и впаяй диод!!!

[Vasmer]

??? куда чего ? нахуа?

[Oleg_mouse]

да какие нибудь дятлы обязательно переполюсуют )

[dIMbI4]

??? куда чего ? нахуа?

В разрыв плюсового провода. Обязательно когда нибудь ошибетесь с полярностью.

[Vasmer]

хмм а японцы не внедряют диод в схему

[Hoper]

На Сумике т39 подобное делал.Ничего работает.Так же видел на т37 подобное делают.

[Oleg_mouse]

патаму что ипонцы тоже любят агрегатную замену )

[Vasmer]

тогда уж впаять диодный мост и не бояться переполюсовки

[Oleg_mouse]

точно, хорошая идея.

[Dastin45]

Я так понял , что центральный это минус, а любой из нижних это плюс? у меня сварка 60S. центральный по схеме звонится на 8-ую ногу 78F9212CS, это Vss(ground, по даташиту). все верно?

[Vasmer]

НЕ ЛЮБОЙ один из них питание второй выходит на светодиод

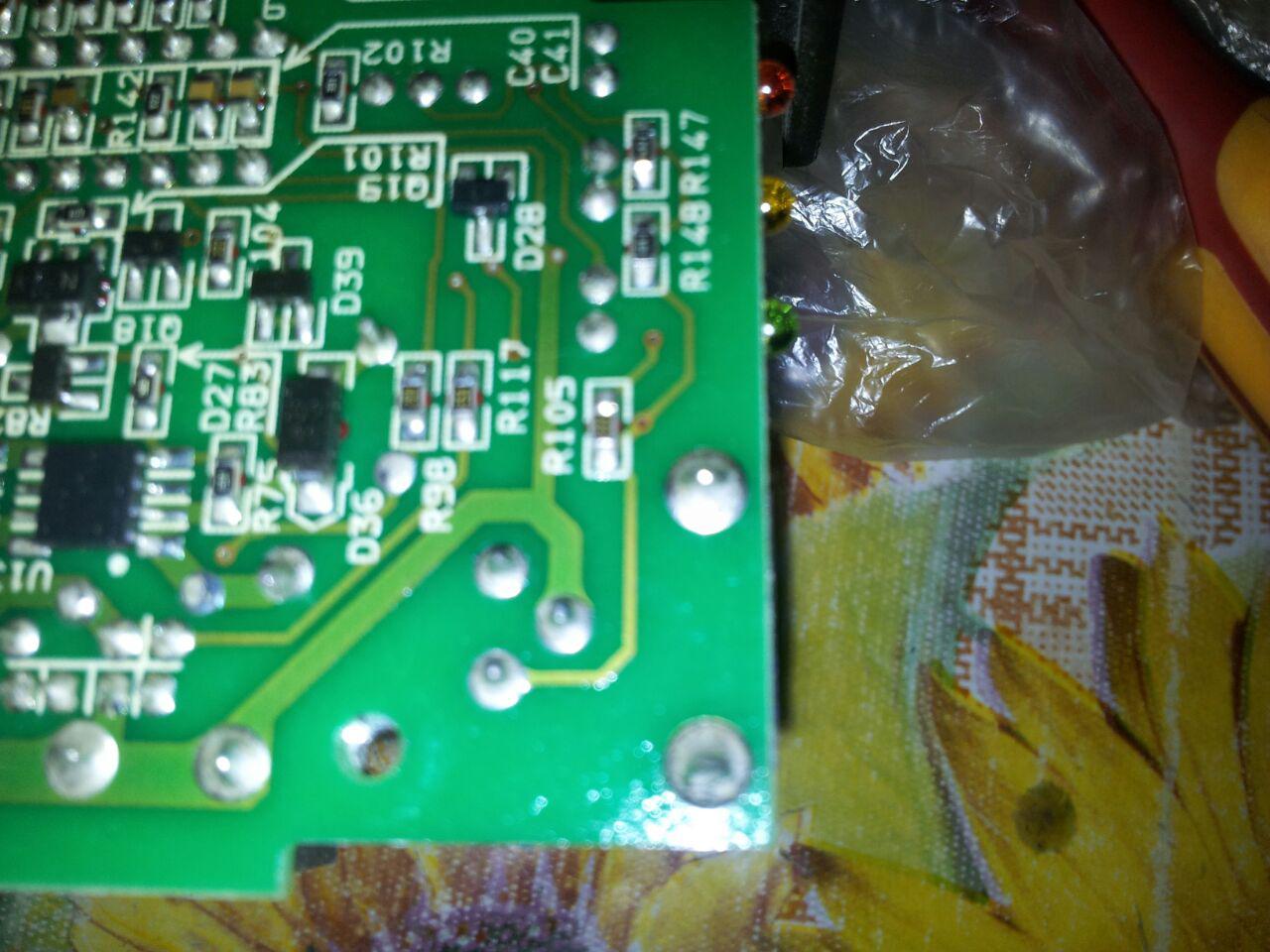

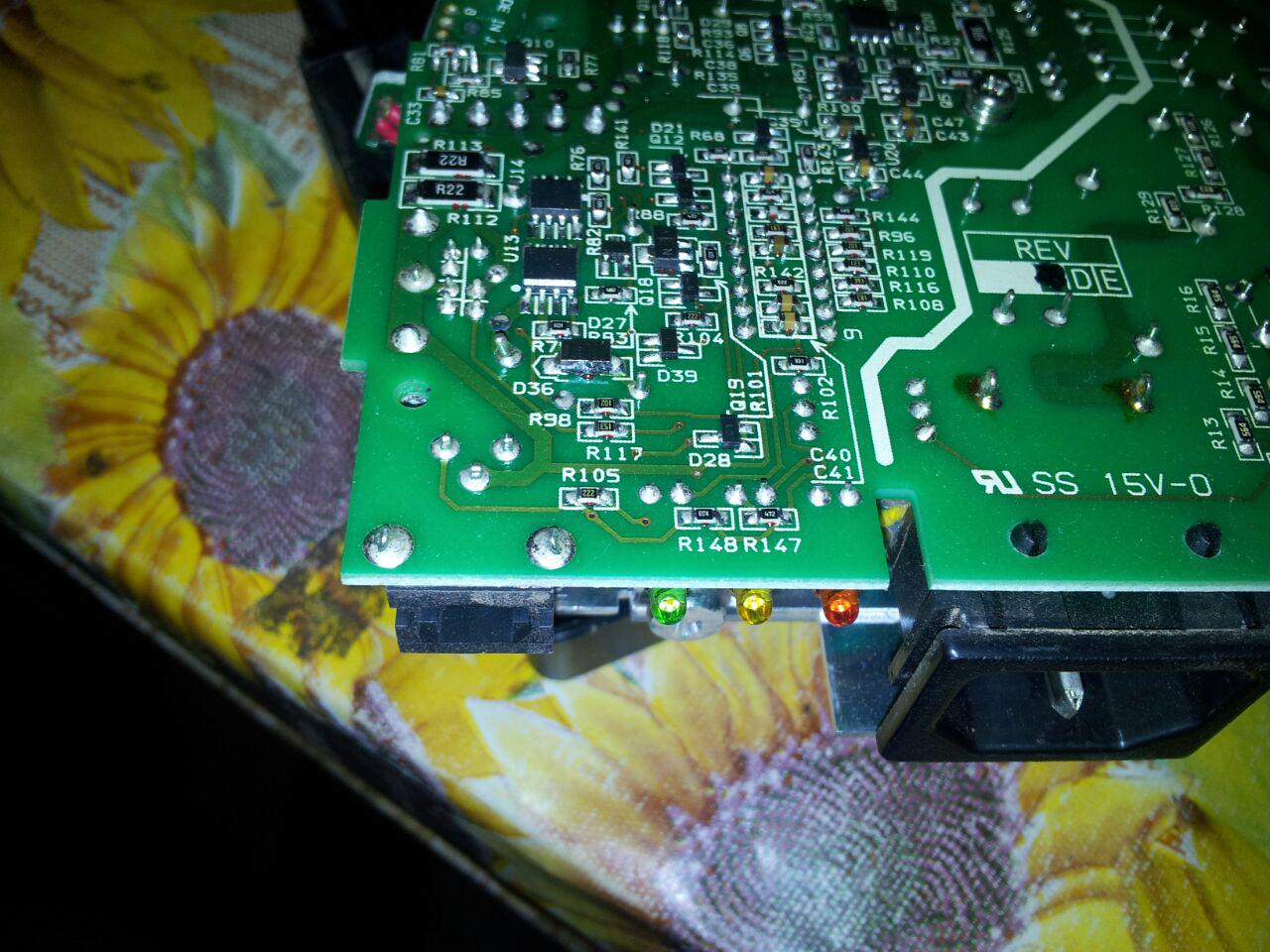

разбери б/п увидиш сам

[Dastin45]

там мелко так все. ну это тогда для индикации запитки от внешего АБ? а правый снизу получается силовой контакт. мне главное узнать что центральный это точно минус, а правый внизу это плюс.перепутать нельзя. просто может у кого есть такой шнур, прозвонить бы. или по моему сообщению выще "у меня сварка 60S. центральный по схеме звонится на 8-ую ногу 78F9212CS, это Vss(ground, по даташиту). все верно?"

Edited May 8, 2016 by Dastin45

[Oleg_mouse]

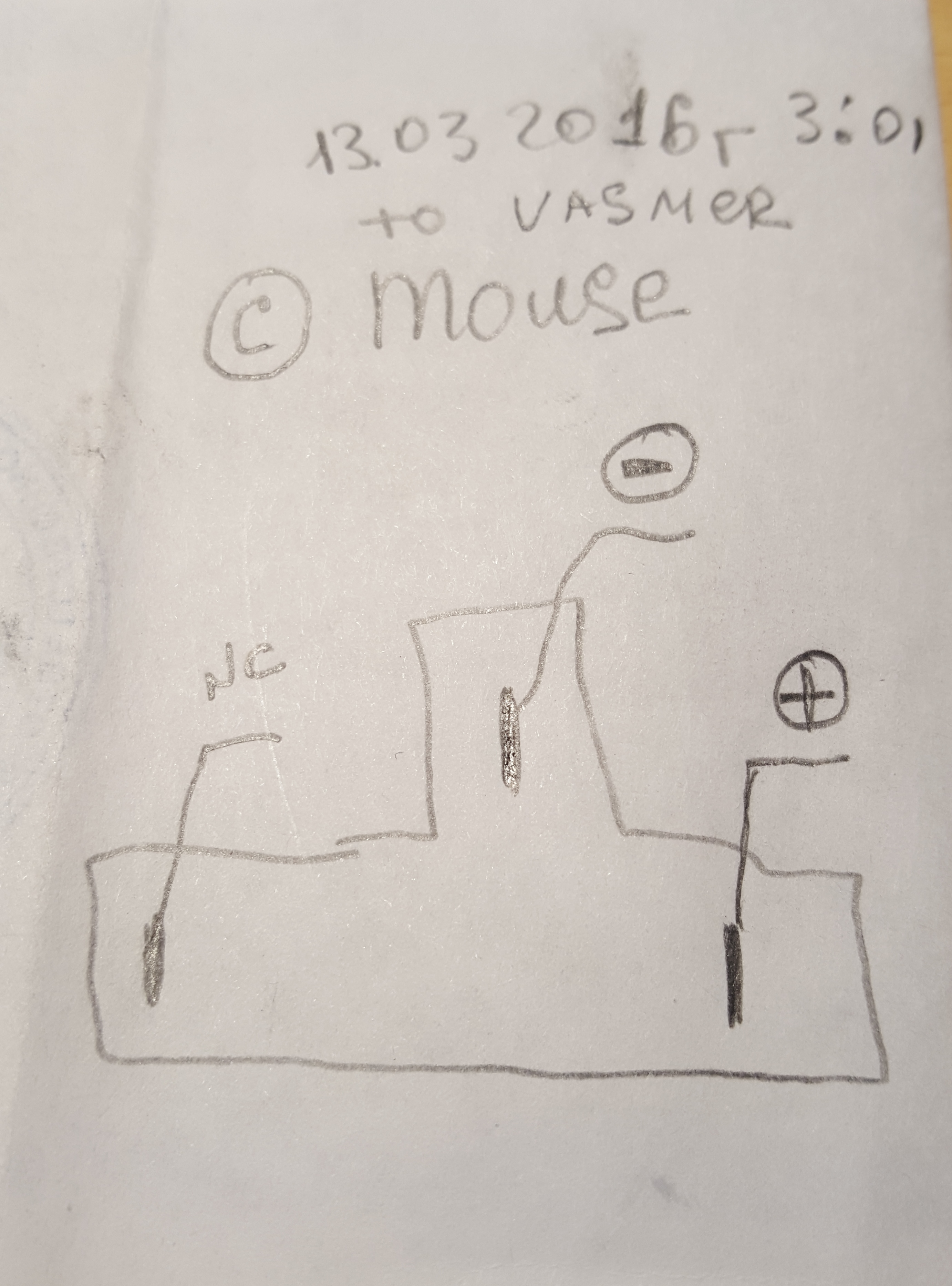

Центральный точно минус. это моя фотка карандашем начерченная )

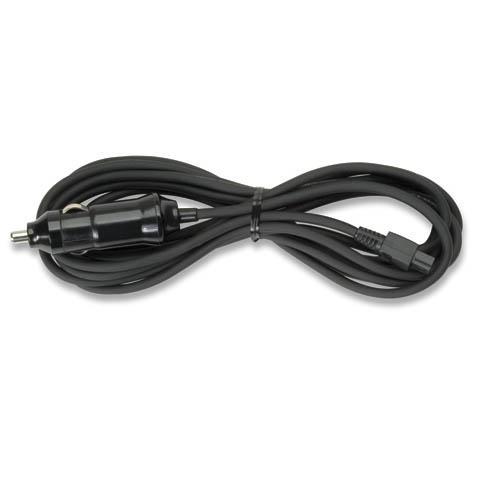

а справа плюс. Но! это фотографии и измерения кабеля, подключения штатного блока питания, к сети автомобиля! ) то есть того кабеля который на первой картинке )

[Dastin45]

Да все верно. всем спасибо. все получилось и работает. ТТК.

[mt2000]

а это ничего, что диодный мостик один вольт съедает?

[vidis]

???? ? Выпаиваем старый разъем - впаиваем обычный .

[Vasmer]

ничего выпаивать не надо становилось  без выпаивания старого
