Mikrotik OpenVPN failover

[conrad]

Всем доброго времени суток! Имеется RB с RouterOS v6.32.2. Скажите пожалуйста, возможно ли настроить openvpn клиент на нем так чтобы при недоступности первого openvpn сервера клиент цеплялся ко второму? В обычном openvpn клиенте это реализуется с помощью указания второго сервера в конфиге (remote x.x.x.x 1194). Возможно ли реализовать это на микротике? Заранее благодарю за ответ.

[fiskunt]

Повесь два клиента openvpn на разные профайлы и в профайле для основного клиента задай комадны для включения второго клиента openvpn при отключении основного и наоборот.

Вот так примерно:

Так второй клиент будет отключаться когда первый работает и соответственно включаться когда первый не работает.

Проще некуда)

Так можно любой VPN резервировать.

Edited March 8, 2016 by fiskunt

[Saab95]

Написали верно, но можно и 2 клиента сделать и пусть они к двум серверам сразу подключаются, а управлять что куда с помощью манглов или OSPF.

[fiskunt]

манглов или OSPF

Боюсь человек не настолько хорошо знает микротик чтоб даже по инструкции запросто это настроить) Иначе такого вопроса бы тут не задавал.

[conrad]

Повесь два клиента openvpn на разные профайлы и в профайле для основного клиента задай комадны для включения второго клиента openvpn при отключении основного и наоборот.

Вот так примерно:

Так второй клиент будет отключаться когда первый работает и соответственно включаться когда первый не работает.

Проще некуда)

Так можно любой VPN резервировать.

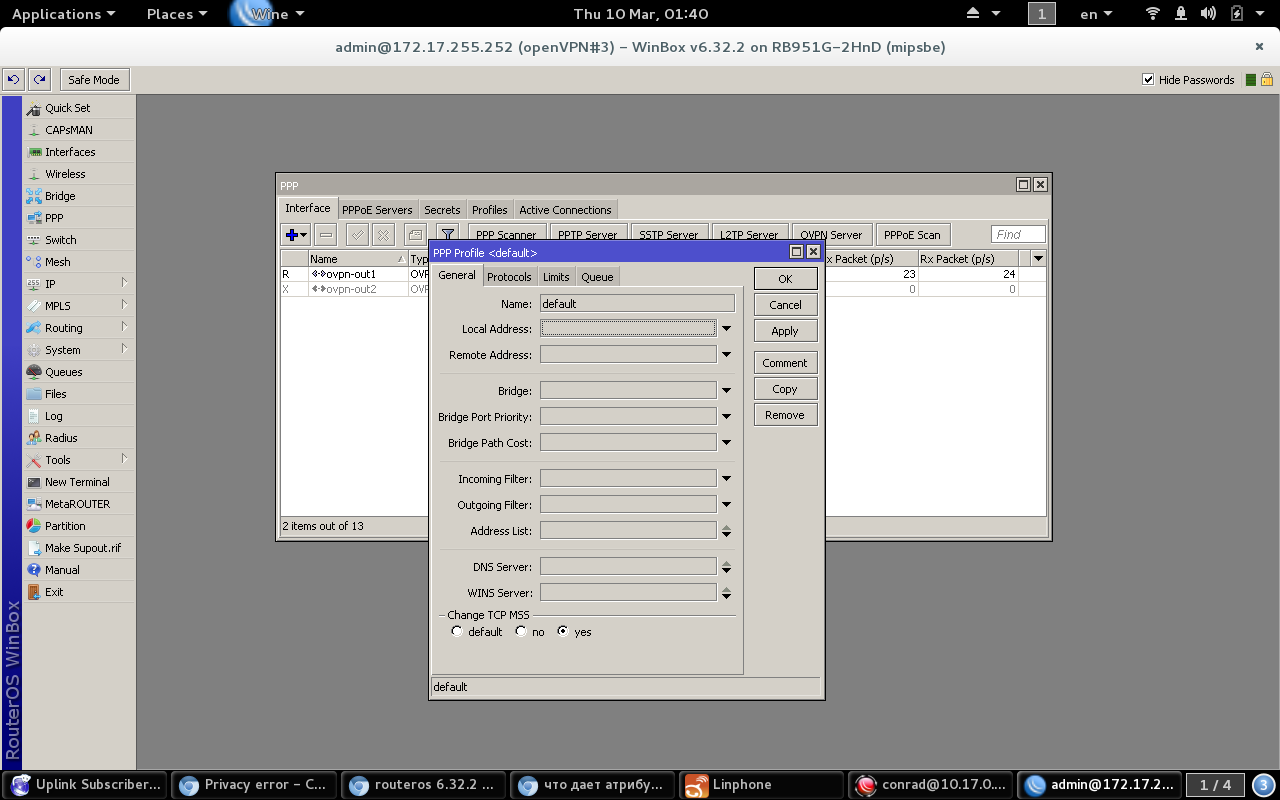

Не наблюдаю вкладки scripts в настройках профиля((

[fiskunt]

Просто обновите RouterOS до последней версии.

Firmware тоже не забудьте) Сидит в system -> routerboard

[conrad]

Просто обновите RouterOS до последней версии.

Firmware тоже не забудьте) Сидит в system -> routerboard





Попробовал предложенный Вами вариант, но судя по всему ovpn клиент зацикливается...



[admin@openVPN#3] > /ppp profile print detail

Flags: * - default

0 * name="default" use-mpls=default use-compression=default use-encryption=default only-one=default change-tcp-mss=yes

use-upnp=default address-list="" on-up=interface ovpn-client disable ovpn-out2

on-down=interface ovpn-client enable ovpn-out2



1 name="profile1" use-mpls=default use-compression=default use-encryption=default only-one=default

change-tcp-mss=yes use-upnp=default address-list="" on-up=interface ovpn-client disable ovpn-out1

on-down=interface ovpn-client enable ovpn-out1



2 * name="default-encryption" use-mpls=default use-compression=default use-encryption=yes only-one=default

change-tcp-mss=yes use-upnp=default address-list="" on-up="" on-down=""



Оба клиента переходят в какое - то "подвешенное" состояние



[admin@openVPN#3] > interface ovpn-client print detail

Flags: X - disabled, R - running

0 name="ovpn-out1" mac-address=02:27:42:67:F5:B8 max-mtu=1500 connect-to=x.x.x.x port=30000 mode=ethernet

user="null" password="" profile=default certificate=cert_2 auth=sha1 cipher=null add-default-route=no



1 name="ovpn-out2" mac-address=02:71:F9:FE:7E:51 max-mtu=1500 connect-to=x.x.x.x port=30000 mode=ethernet

user="null" password="" profile=profile1 certificate=cert_2 auth=sha1 cipher=null add-default-route=no



Лог с сервера:



Fri Mar 11 05:17:11 2016 MULTI: multi_create_instance called

Fri Mar 11 05:17:11 2016 Re-using SSL/TLS context

Fri Mar 11 05:17:11 2016 Control Channel MTU parms [ L:1559 D:140 EF:40 EB:0 ET:0 EL:0 ]

Fri Mar 11 05:17:11 2016 Data Channel MTU parms [ L:1559 D:1450 EF:27 EB:4 ET:32 EL:0 AF:14/27 ]

Fri Mar 11 05:17:11 2016 Local Options hash (VER=V4): 'b347aa25'

Fri Mar 11 05:17:11 2016 Expected Remote Options hash (VER=V4): '8f7d9194'

Fri Mar 11 05:17:11 2016 TCP connection established with [AF_INET]x.x.x.x:47529

Fri Mar 11 05:17:11 2016 TCPv4_SERVER link local: [undef]

Fri Mar 11 05:17:11 2016 TCPv4_SERVER link remote: [AF_INET]x.x.x.x:47529

Fri Mar 11 05:17:11 2016 x.x.x.x:47529 TLS: Initial packet from [AF_INET]x.x.x.x:47529, sid=c48fe8b4 30e353b5

Fri Mar 11 05:17:11 2016 x.x.x.x:47529 Connection reset, restarting [0]

Fri Mar 11 05:17:11 2016 x.x.x.x:47529 SIGUSR1[soft,connection-reset] received, client-instance restarting

Fri Mar 11 05:17:11 2016 TCP/UDP: Closing socket

Fri Mar 11 05:17:11 2016 MULTI: multi_create_instance called

Fri Mar 11 05:17:11 2016 Re-using SSL/TLS context

Fri Mar 11 05:17:11 2016 Control Channel MTU parms [ L:1559 D:140 EF:40 EB:0 ET:0 EL:0 ]

Fri Mar 11 05:17:11 2016 Data Channel MTU parms [ L:1559 D:1450 EF:27 EB:4 ET:32 EL:0 AF:14/27 ]

Fri Mar 11 05:17:11 2016 Local Options hash (VER=V4): 'b347aa25'

Fri Mar 11 05:17:11 2016 Expected Remote Options hash (VER=V4): '8f7d9194'

Fri Mar 11 05:17:11 2016 TCP connection established with [AF_INET]x.x.x.x:47531

Fri Mar 11 05:17:11 2016 TCPv4_SERVER link local: [undef]

Fri Mar 11 05:17:11 2016 TCPv4_SERVER link remote: [AF_INET]x.x.x.x:47531

Fri Mar 11 05:17:11 2016 x.x.x.x:47531 TLS: Initial packet from [AF_INET]x.x.x.x:47531, sid=ec1a74b6 de041fca

Fri Mar 11 05:17:11 2016 x.x.x.x:47531 Connection reset, restarting [0]

Fri Mar 11 05:17:11 2016 x.x.x.x:47531 SIGUSR1[soft,connection-reset] received, client-instance restarting

Fri Mar 11 05:17:11 2016 TCP/UDP: Closing socket



И таких попыток соединения штук 5 в секунду... В чем может быть беда?

Edited March 11, 2016 by conrad

[fiskunt]

1 name="profile1" use-mpls=default use-compression=default use-encryption=default only-one=default

change-tcp-mss=yes use-upnp=default address-list="" on-up=interface ovpn-client disable ovpn-out1

on-down=interface ovpn-client enable ovpn-out1

Вот в этом. Должен быть только один профайл со скриптом. Короче в default надо все оставить, а в profile1 скрипты удалить. Тогда будет все корректно

[conrad]

1 name="profile1" use-mpls=default use-compression=default use-encryption=default only-one=default

change-tcp-mss=yes use-upnp=default address-list="" on-up=interface ovpn-client disable ovpn-out1

on-down=interface ovpn-client enable ovpn-out1

Вот в этом. Должен быть только один профайл со скриптом. Короче в default надо все оставить, а в profile1 скрипты удалить. Тогда будет все корректно



То есть переключение будет работать только в одну сторону? При отвале первого соединения?

[fiskunt]

То есть переключение будет работать только в одну сторону? При отвале первого соединения?

Конечно. Задача ставилась именно такая:

Скажите пожалуйста, возможно ли настроить openvpn клиент на нем так чтобы при недоступности первого openvpn сервера клиент цеплялся ко второму?

Можно и потанцевать как предлагает Сааб:

можно и 2 клиента сделать и пусть они к двум серверам сразу подключаются, а управлять что куда с помощью манглов или OSPF

Куда сложнее, но работать будут сразу два канала

[Saab95]

Можно и потанцевать как предлагает Сааб:

можно и 2 клиента сделать и пусть они к двум серверам сразу подключаются, а управлять что куда с помощью манглов или OSPF

Куда сложнее, но работать будут сразу два канала



Можно просто создать 2 канала и они оба подключатся, а метрикой управлять по какому каналу данные ходят. При этом OSPF не требуется.



Например у вас есть основной канал, указываете для него метрику 10, а второй канал указываете метрику 100. При работе подключатся оба канала, однако данные пойдут по первому, потому что метрика меньше, а второй хоть и будет активен, никаких проблем создавать не будет. Как только первый канал отключится, то и его маршрут станет не активный, данные побегут по второму каналу.

[conrad]

Можно и потанцевать как предлагает Сааб:

можно и 2 клиента сделать и пусть они к двум серверам сразу подключаются, а управлять что куда с помощью манглов или OSPF

Куда сложнее, но работать будут сразу два канала



Можно просто создать 2 канала и они оба подключатся, а метрикой управлять по какому каналу данные ходят. При этом OSPF не требуется.



Например у вас есть основной канал, указываете для него метрику 10, а второй канал указываете метрику 100. При работе подключатся оба канала, однако данные пойдут по первому, потому что метрика меньше, а второй хоть и будет активен, никаких проблем создавать не будет. Как только первый канал отключится, то и его маршрут станет не активный, данные побегут по второму каналу.



Под каналами вы наверно имеете в виду OpenVPN L3 (tun)? Но мне необходим L2. Сервер имеет два разных адреса (два линка), у микротика один линк, один default gateway, на микротике нужно сделать так чтобы при недоступности 1го адреса openvpn сервера он подключался ко второму адресу, при отвале второго возвращался на первый...

[Saab95]

Под каналами вы наверно имеете в виду OpenVPN L3 (tun)? Но мне необходим L2. Сервер имеет два разных адреса (два линка), у микротика один линк, один default gateway, на микротике нужно сделать так чтобы при недоступности 1го адреса openvpn сервера он подключался ко второму адресу, при отвале второго возвращался на первый...



Если у вас L2 то так надо было сразу написать. Вообще работа по L2, в том числе через туннели, является устаревшей технологией, поэтому работать с такими туннелями, сложнее, особенно делать резервирование.



Нужно тогда создать 2 туннеля, каждый на свой сервер. Второй туннель выключить. В Netwatch создаете новое правило, указываете IP адрес первого сервера и интервал сколько там надо, обычно ставят 1 минуту. На Up указываете команду отключения вашего второго туннеля, на Down команду на включение. Туда же можно добавить и команду на зеркальное действие с первым туннелем, что бы он зря не делал попыток подключения.

[conrad]

Под каналами вы наверно имеете в виду OpenVPN L3 (tun)? Но мне необходим L2. Сервер имеет два разных адреса (два линка), у микротика один линк, один default gateway, на микротике нужно сделать так чтобы при недоступности 1го адреса openvpn сервера он подключался ко второму адресу, при отвале второго возвращался на первый...



Если у вас L2 то так надо было сразу написать. Вообще работа по L2, в том числе через туннели, является устаревшей технологией, поэтому работать с такими туннелями, сложнее, особенно делать резервирование.



Нужно тогда создать 2 туннеля, каждый на свой сервер. Второй туннель выключить. В Netwatch создаете новое правило, указываете IP адрес первого сервера и интервал сколько там надо, обычно ставят 1 минуту. На Up указываете команду отключения вашего второго туннеля, на Down команду на включение. Туда же можно добавить и команду на зеркальное действие с первым туннелем, что бы он зря не делал попыток подключения.



Не получится ли тут зацикливания как в случае с профилями /ppp ?

[Saab95]

Не получится ли тут зацикливания как в случае с профилями /ppp ?



Попробуйте. С чего тут зацикливаться, когда можно интервал поставить. Для защиты от ложных срабатываний, можно сделать копии правил и выключать не интерфейсы, а второе правило в нетвач, тогда второе сможет еще раз проверить доступность, либо проверить пинг по адресам внутри туннеля, то есть если туннель работает, то не выключать его.

[conrad]

Сделал два правила в Netwatch и задействовал в них только on down. В первом правиле указал interface ovpn-client disable ovpn-out1

interface ovpn-client enable ovpn-out2, а во втором - interface ovpn-client enable ovpn-out1

interface ovpn-client disable ovpn-out2 - вроде работает)) Всем огромное спасибо за помощь !!!
