[baronzzz]

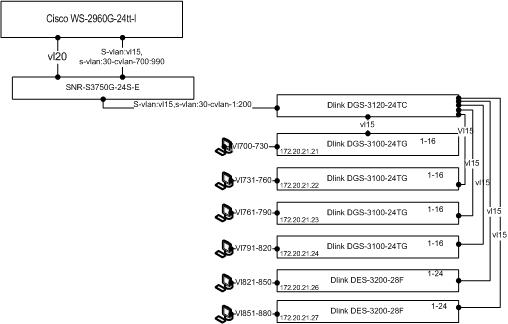

Есть схема:



15 vlan влан управления сегмента состоящего из DGS-3120-48 и DGS-3100-24tg

20 vlan влан управления сегмента состоящего из SNR-s3750 и ws-c2960 и se100

30 vlan QinQ

700-990 пользовательский влан



DGS-3120-48 коммутатор агрегации и района

DGS-3100-24TG коммутатор доступа



Цель: собрать пользовательские вланы на коммутаторах доступа (700-990, dgs-3100) запихнуть в 30 QinQ vlan на dgs-3120 и докинуть их до коммутатора ядра (WS-c2960), далее в SE100



DGS-3100-24TG, собираю обычным способом

1 порт аплинк, tag vl 15,700-730

9 порт vlan 700 access

10 порт vlan 701 access

11 порт vlan 702 access

...

24 порт vlan 724 access





DGS-3120-48 QinQ выставлен в режим enabled



1 порт связь с DGS-3100-24tg, vlan 15 tag, vlan 30 untag, порт имеет роль UNI c 0x8100

45 порт связь с SNR s3750, vlan 15 tag, vlan 30 tag, порт имеет роль NNI c 0x8100

На коммутаторе настроено правило vlan_translation: vlan_translation port 1 replace cvid 15 svid 15





SNR-3750

1 порт связь с DGS-3120, режим транка, tag 15,30

13,14 порт в lacp с WS-c2960, режим транка 15,30

mtu более 1500



WS-C2960

11,12 порт в LACP, режим транк, tag 15,30

mtu более 1500



В результате: по средствам mirroring и WireShark вижу,

1. DGS-3100-24TG, пакеты от клиента(dhcp запросы) приходят на 9 порт, уходят с 1 порта

2. DGS-3120, пакеты на 1 порт от dgs-3100 приходят с 1ой меткой (700 влана), выходят из 45 порта с двумя метками 30 и 700

3. SNR S3750, на первый порт пакет приходит с двумя метками 30 и 700, выходят в сторону c2960 с двумя метками, 30 и 700

4. WS-C2960, на 11 и 12 порт пакеты приходят помеченными тольк 700 вланом и уходят в брас только с 700 меткой.



Доп настройки на S3750 и C2960 не делал, ранее игрался на них с QinQ, но все настройки убрал.



Предполагаю, что проблема где то между SNR S3750 и WS-C2960, но на сколько я понимаю, при включенном jumboframe или повышенном MTU, пакеты должны проходить и так...

Но вот почему пропадают метки vlan Svid понять не могу..





Народ подскажите пжл.

[baronzzz]

апну тему...

[g3fox]

Глаза сломал пока пытался разглядеть вашу схему. Ничерта не понятно. Сами то пытались её посмотреть?

1. L2MTU должно быть не 1500, а 1526 (srcmac 6, dstmac 6, tpid 2, svid 4, cvid 4 , data 1500, crc 4).

2. Покажите конфиг портов с циски, и то, как вы делаете mirror.

[baronzzz]

Разобрался. Всем спасибо.

[g3fox]

Разобрался. Всем спасибо.



Расскажите, в чём была проблема то?

[baronzzz]

Банально, в DGS-3100, а точнее с ее ACL, делал ограничение на dhcp, видел ARP пакеты, но связи не было (сессия не поднималась, dclips)
