[crank]

Здравствуйте.

Установили данный модуль и подключили в него один сервер (шейпер/NAT) с двухпортовой сетевкой. Одна сетевка смотрит в сторону бордера, другая в сторону абонентов. На порту идущему от бордера к этому серверу растут ошибки OutDiscards. При этом на порту от абонентов - все чисто.

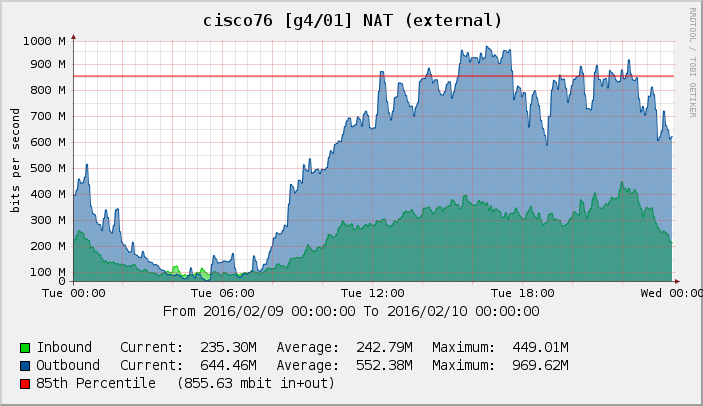

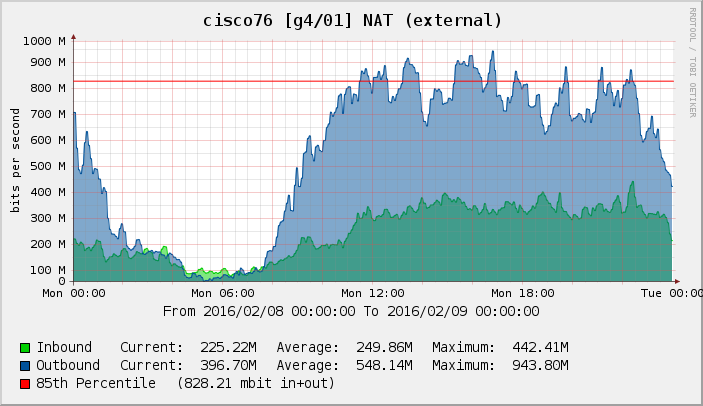

На порту с ошибками загрузка трафика примерно 400/900 - входящего/исходящего относительно порта. Однако потери наблюдаются на трафике от 500 мбит в сторону сервера.



Mod Ports Card Type                              Model              Serial No.
--- ----- -------------------------------------- ------------------ -----------
 1    5  Route Switch Processor 720 10GE (Activ RSP720-3CXL-10GE   SAL1641PPJ7
 4   48  CEF720 48 port 10/100/1000mb Ethernet  WS-X6748-GE-TX     SAL1118N4JM

Mod MAC addresses                       Hw    Fw           Sw           Status
--- ---------------------------------- ------ ------------ ------------ -------
 1  5057.a8b9.75ac to 5057.a8b9.75b3   1.2   12.2(33r)SRE 15.1(2)S     Ok
 4  001b.53b4.acc0 to 001b.53b4.acef   2.5   12.2(14r)S5  15.1(2)S     Ok

Mod  Sub-Module                  Model              Serial       Hw     Status
---- --------------------------- ------------------ ----------- ------- -------
 1  Policy Feature Card 3       7600-PFC3CXL-10GE  SAL1641PKWJ  1.2    Ok
 1  C7600 MSFC4 Daughterboard   7600-MSFC4         SAL1641PLEQ  7.0    Ok
 4  Centralized Forwarding Card WS-F6700-CFC       SAL1117MP87  3.1    Ok

Настройки портов для сервера

!
interface GigabitEthernet4/1
description nat-external
switchport
switchport trunk encapsulation dot1q
switchport trunk allowed vlan 60
switchport mode trunk
no cdp enable
spanning-tree portfast trunk
end
!
interface GigabitEthernet4/2
description nat-internal
switchport
switchport trunk encapsulation dot1q
switchport trunk allowed vlan 10
switchport mode trunk
no cdp enable
spanning-tree portfast trunk
end



Сами ошибки на портах

cisco76#show interfaces gigabitEthernet 4/1
GigabitEthernet4/1 is up, line protocol is up (connected)
 Hardware is C7600 1Gb 802.3, address is 001b.53b4.acc0 (bia 001b.53b4.acc0)
 Description: nat-external
 MTU 1500 bytes, BW 1000000 Kbit/sec, DLY 10 usec,
    reliability 255/255, txload 161/255, rxload 45/255
 Encapsulation ARPA, loopback not set
 Keepalive set (10 sec)
 Full-duplex, 1000Mb/s
 input flow-control is off, output flow-control is off
 Clock mode is auto
 ARP type: ARPA, ARP Timeout 04:00:00
 Last input never, output never, output hang never
 Last clearing of "show interface" counters 00:08:36
 Input queue: 0/2000/0/0 (size/max/drops/flushes); Total output drops: 5383
 Queueing strategy: fifo
 Output queue: 0/40 (size/max)
 5 minute input rate 178513000 bits/sec, 53832 packets/sec
 5 minute output rate 633469000 bits/sec, 72433 packets/sec
    31044825 packets input, 12782242031 bytes, 0 no buffer
    Received 0 broadcasts (0 multicasts)
    0 runts, 0 giants, 0 throttles
    0 input errors, 0 CRC, 0 frame, 0 overrun, 0 ignored
    0 watchdog, 0 multicast, 0 pause input
    0 input packets with dribble condition detected
    41750480 packets output, 45844196832 bytes, 0 underruns
    0 output errors, 0 collisions, 0 interface resets
    0 unknown protocol drops
    0 babbles, 0 late collision, 0 deferred
    0 lost carrier, 0 no carrier, 0 pause output
    0 output buffer failures, 0 output buffers swapped out
cisco76#show interfaces gigabitEthernet 4/1 counters errors

Port        Align-Err    FCS-Err   Xmit-Err    Rcv-Err UnderSize OutDiscards
Gi4/1               0          0          0          0         0        5383

Port      Single-Col Multi-Col  Late-Col Excess-Col Carri-Sen     Runts    Giants
Gi4/1              0         0         0          0         0         0         0

Port       SQETest-Err Deferred-Tx IntMacTx-Err IntMacRx-Err Symbol-Err
Gi4/1                0           0            0            0          0

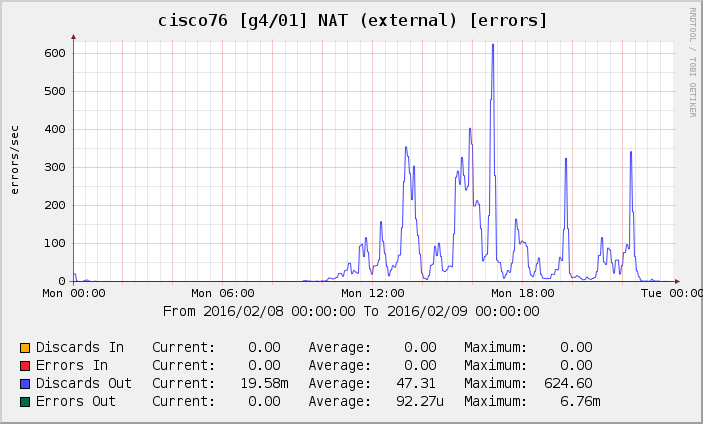

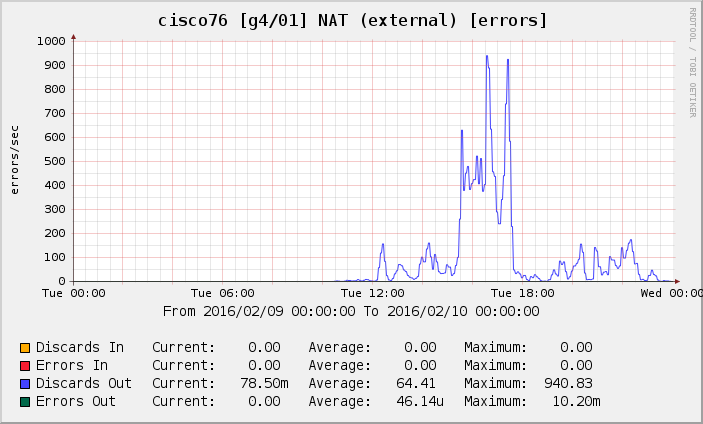

Как видно эти ошибки набежали за 8 минут при нагрузке 600-700 мбит.

Подскажите куда копать, где искать причину данный ошибок?

Edited February 8, 2016 by crank

[vlad11]

Наверное, это следы мультикаста с 1 ttl.

Смотрите netflow|Sflow на входе и ищите пакеты с 1 ttl.

[crank]

Разве мультикаст может придти из мира со стороны бордера?

На внешних SVI интерфейсах бордера мультикаста не видно.

cisco76#show interfaces vlan 405
Vlan405 is up, line protocol is up
 Hardware is EtherSVI, address is 442b.03d8.0140 (bia 442b.03d8.0140)
 Internet address is X.X.3.10/30
 MTU 1500 bytes, BW 1000000 Kbit/sec, DLY 10 usec,
    reliability 255/255, txload 2/255, rxload 5/255
 Encapsulation ARPA, loopback not set
 Keepalive not supported
 ARP type: ARPA, ARP Timeout 04:00:00
 Last input 00:00:30, output 00:00:31, output hang never
 Last clearing of "show interface" counters never
 Input queue: 0/75/0/0 (size/max/drops/flushes); Total output drops: 0
 Queueing strategy: fifo
 Output queue: 0/40 (size/max)
 5 minute input rate 20592000 bits/sec, 2256 packets/sec
 5 minute output rate 9553000 bits/sec, 2030 packets/sec
 L2 Switched: ucast: 142958 pkt, 9707543 bytes - mcast: 0 pkt, 0 bytes
 L3 in Switched: ucast: 3616888117 pkt, 2792000736960 bytes - mcast: 0 pkt, 0 bytes mcast
 L3 out Switched: ucast: 4442621087 pkt, 3953473444305 bytes mcast: 0 pkt, 0 bytes
    3617015106 packets input, 2791992618688 bytes, 0 no buffer
    Received 0 broadcasts (0 IP multicasts)
    0 runts, 0 giants, 0 throttles
    0 input errors, 0 CRC, 0 frame, 0 overrun, 0 ignored
    4442768556 packets output, 3953486139319 bytes, 0 underruns
    0 output errors, 0 interface resets
    0 unknown protocol drops
    0 output buffer failures, 0 output buffers swapped out



Заметил еще дропы на порту в queue

cisco76#show mls qos queuing interface gigabitEthernet 4/1
Weighted Round-Robin
 Port QoS is enabled
 Port is untrusted
 Extend trust state: not trusted [COS = 0]
 Default COS is 0
   Queueing Mode In Tx direction: mode-cos
   Transmit queues [type = 1p3q8t]:
   Queue Id    Scheduling  Num of thresholds
   -----------------------------------------
      01         WRR                 08
      02         WRR                 08
      03         WRR                 08
      04         Priority            01

   WRR bandwidth ratios:  100[queue 1] 150[queue 2] 200[queue 3]
   queue-limit ratios:     50[queue 1]  20[queue 2]  15[queue 3]  15[Pri Queue]

   queue tail-drop-thresholds
   --------------------------
   1     70[1] 100[2] 100[3] 100[4] 100[5] 100[6] 100[7] 100[8]
   2     70[1] 100[2] 100[3] 100[4] 100[5] 100[6] 100[7] 100[8]
   3     100[1] 100[2] 100[3] 100[4] 100[5] 100[6] 100[7] 100[8]

   queue random-detect-min-thresholds
   ----------------------------------
     1    40[1] 70[2] 70[3] 70[4] 70[5] 70[6] 70[7] 70[8]
     2    40[1] 70[2] 70[3] 70[4] 70[5] 70[6] 70[7] 70[8]
     3    70[1] 70[2] 70[3] 70[4] 70[5] 70[6] 70[7] 70[8]

   queue random-detect-max-thresholds
   ----------------------------------
     1    70[1] 100[2] 100[3] 100[4] 100[5] 100[6] 100[7] 100[8]
     2    70[1] 100[2] 100[3] 100[4] 100[5] 100[6] 100[7] 100[8]
     3    100[1] 100[2] 100[3] 100[4] 100[5] 100[6] 100[7] 100[8]

   WRED disabled queues:

   queue thresh cos-map
   ---------------------------------------
   1     1      0
   1     2      1
   1     3
   1     4
   1     5
   1     6
   1     7
   1     8
   2     1      2
   2     2      3 4
   2     3
   2     4
   2     5
   2     6
   2     7
   2     8
   3     1      6 7
   3     2
   3     3
   3     4
   3     5
   3     6
   3     7
   3     8
   4     1      5

   Queueing Mode In Rx direction: mode-cos
   Receive queues [type = 1q8t]:
   Queue Id    Scheduling  Num of thresholds
   -----------------------------------------
      01         WRR                 08

   WRR bandwidth ratios:  100[queue 1]
   queue-limit ratios:    100[queue 1]

   queue tail-drop-thresholds
   --------------------------
   1     100[1] 100[2] 100[3] 100[4] 100[5] 100[6] 100[7] 100[8]

   queue thresh cos-map
   ---------------------------------------
   1     1      0 1 2 3 4 5 6 7
   1     2
   1     3
   1     4
   1     5
   1     6
   1     7
   1     8


 Packets dropped on Transmit:

   queue     dropped  [cos-map]
   ---------------------------------------------
   1                    46830  [0 1 ]
   2                        0  [2 3 4 ]
   3                        0  [6 7 ]
   4                        0  [5 ]

 Packets dropped on Receive:
   BPDU packets:  0

   queue              dropped  [cos-map]
   ---------------------------------------------------
   1                        0  [0 1 2 3 4 5 6 7 ]

Где-то читал, что при включенном QoS такие дропы могут быть. QoS у меня включен, порт настроен по дефолту. Может быть в этом проблема?

Edited February 8, 2016 by crank

[s.lobanov]

vlad11 бредит как всегда



проблема в нехватке буфера. посмотрите, возможно что-то можно выкрутить на этой карте

[vlad11]

Разве мультикаст может придти из мира со стороны бордера?



Может. По мультикасту работает ряд протоколов.

Вы сейчас показали статистику пакетов по 405 влану.

А проблемы на физическом порту.

Пробуйте через untag|sflow|netflow завернуть все, что приходит из аплинка и не в влан 405 в анализатор.

[s.lobanov]

Разве мультикаст может придти из мира со стороны бордера?



Может. По мультикасту работает ряд протоколов.

Вы сейчас показали статистику пакетов по 405 влану.

А проблемы на физическом порту.

Пробуйте через untag|sflow|netflow завернуть все, что приходит из аплинка и не в влан 405 в анализатор.



что за наркомания? мультикаст из внешнего мира не приходит. либо это локально сконфигурированные протоколы типа osfp, lldp и т.п., либо на бордере явно включен приём мультикаста извне



В любом случае, из описания здесь очевидно, что это банальные бёрсты и нехватка буферов. Хватит уже пороть чушь

[mikezzzz]

Где-то читал, что при включенном QoS такие дропы могут быть. QoS у меня включен, порт настроен по дефолту. Может быть в этом проблема?



скорее всего так и есть, у вас на TX посмотрите нарезку по очередям

WRR bandwidth ratios: 100[queue 1] 150[queue 2] 200[queue 3]



думаю имеет смысл перераспределить полосу и лимиты очереди



например

wrr-queue bandwidth percent 70 15 15

priority-queue queue-limit 10

wrr-queue queue-limit 70 10 10



ну и пороги/threshold покрутить если не слишком поможет,



p.s. у нас даже на выкрученных настройках на данном модуле дропы, буфер мал

[tehmeh]

Другой вопрос, что смущает - счетчик, или есть какое-то негативное воздействие на сервис?

[s.lobanov]

p.s. у нас даже на выкрученных настройках на данном модуле дропы, буфер мал



так да. тут главное иметь понимание - есть ли реал-тайм udp-сервисы или нет. если есть, то нужно чтоб по ним не было дропа. а на обычный ШПД пофиг - это не сильно заметно, если только оно не по десяткам тысяч пакетов в секунду дропается

[tehmeh]

О чем и хотел сказать, s.lobanov дело говорит, у меня почти на всех даунликах в сторону абонента на железке, где явный переход 10>1 куча дискардов, но как-то не парит, ибо ШПД.

[crank]

скорее всего так и есть, у вас на TX посмотрите нарезку по очередям

WRR bandwidth ratios: 100[queue 1] 150[queue 2] 200[queue 3]



думаю имеет смысл перераспределить полосу и лимиты очереди

Хочу сегодня еще понаблюдать в текущих настройках. Завтра поменяю лимиты, чтобы сравнить разницу и понять даёт ли это реально хоть что-то.



Другой вопрос, что смущает - счетчик, или есть какое-то негативное воздействие на сервис?

Смущает сам счетчик. Влияние на сервис я никакого не заметил. Пинги без потерь, видео с ютуба и прочего идёт без проблем. Да и в целом никто не жаловался после переключения, а прошла уже неделя.



О чем и хотел сказать, s.lobanov дело говорит, у меня почти на всех даунликах в сторону абонента на железке, где явный переход 10>1 куча дискардов, но как-то не парит, ибо ШПД.

У меня получается как раз такая ситуация. Абоненты ШПД, входящий порт с бордера 10G, в сторону абонентов порт 1G и эти дискарды.

Интересует вопрос, может ли это как-то сильно повлиять на онлайн игры, которые сейчас поголовно используют UDP. Не хочется жалоб от "танкистов" и прочих.

Edited February 8, 2016 by crank

[s.lobanov]

crank

ну вы посчитайте вероятность потери пакетов в день на абонента и прикиньте - заметят это танкисты или нет. вообще, можно попробовать udp засунуть в другую очередь. только сначала посчитать его, а то ведь и торренты туда же попадут. вообще, как раз для этой задачи (приоритезация трафика, точнее самое сложное - классификации) нужен DPI, который сможет отделить p2p мусор от игрушек



ну или ставить дорогущие 10G->1G переходники типа ME3800-X с огромным буфером

[dmvy]

отключите flow control. точнее отключить прием pause пакетов от ПК. возможно ПК говорит о перегрузке ЦПУ и пакет дольше лежит в буфере - буфер кончается, начинается дроп. а вообще 6000 дропов за 8 минут на трафике 600мбит - ерунда.

[crank]

dmvy

Уже отключил. Правда по ощущениям дропы остались такими же. Проц при 900 мбит загружен всего на 30%. Лучше оставлю в выключенном состоянии, т.к. вы правы это лишний повод для дропов.

Edited February 8, 2016 by crank

[mikezzzz]

Хочу сегодня еще понаблюдать в текущих настройках. Завтра поменяю лимиты, чтобы сравнить разницу и понять даёт ли это реально хоть что-то.

если будете менять CoS/DSCP mapping у очередей - изменения применяются не только на порт, но и на порт-группу (смотреть show int gig x/y capabilities | i Ports-in-ASIC), можно случайно "поломать" соседние порты :)

[s.lobanov]

да, там вроде по 12 портов оно конфигурится на дешманских платах

[tehmeh]

Вроде была команда, которая позволяла "раздружить" группу портов? Хотя не рекомендуется такое поведение.

Лучше под это дело 4948 :)

[crank]

mikezzzz

Спасибо за подсказку, буду иметь в виду.



s.lobanov

Так и есть. Группа по 12 портов.

cisco76#show interfaces gigabitEthernet 4/1 capabilities
GigabitEthernet4/1
 Model:                 WS-X6748-GE-TX
 Type:                  10/100/1000BaseT
 Speed:                 10,100,1000,auto
 Duplex:                half,full
 Trunk encap. type:     802.1Q,ISL
 Trunk mode:            on,off,desirable,nonegotiate
 Channel:               yes
 Broadcast suppression: percentage(0-100)
 Flowcontrol:           rx-(off,on,desired),tx-(off,on,desired)
 Membership:            static
 Fast Start:            yes
 QOS scheduling:        rx-(1q8t), tx-(1p3q8t)
 CoS rewrite:           yes
 ToS rewrite:           yes
 Inline power:          no
 SPAN:                  source/destination
 UDLD                   yes
 Link Debounce:         yes
 Link Debounce Time:    no
 Ports on ASIC:         1-12
 Dot1ad Ethertype:      yes
 Dot1ad Tunnel:         yes
 Port-Security:         yes



Сегодня перераспределил очереди на проблемном порту. Вот такие настройки сделал

cisco76#show running-config interface gigabitEthernet 4/1
Building configuration...

Current configuration : 321 bytes
!
interface GigabitEthernet4/1
description nat-external
switchport
switchport trunk encapsulation dot1q
switchport trunk allowed vlan 60
switchport mode trunk
wrr-queue bandwidth percent 80 10 10
priority-queue queue-limit 10
wrr-queue queue-limit 70 10 10
no cdp enable
spanning-tree portfast trunk
end



Чуть позже выложу графики загрузки портов и ошибок, чтобы можно было оценить на сколько это помогло.

Edited February 10, 2016 by crank

[crank]

Выкладываю графики загрузки порта и роста ошибок на нём.



Слева график до перераспределения очередей QoS, справа - после. Как видно количество ошибок при равной нагрузке трафика хоть и не сильно, но сократилось.

Edited February 10, 2016 by crank

[s.lobanov]

Да у вас же почти полка. Что вы хотите? Усредняете вы по 5 минут или сколько там и поэтому реальной картины не видите. Короче, это нормально и нужно расширяться до 2GE или десятки сразу

[crank]

Буду разносить нагрузку на два сервера. Всем спасибо за советы и помощь.

Edited February 10, 2016 by crank

[orlik]

Зачем на 2 сервера если достаточно на том же сервере добавить сетевую и собрать бандл

[crank]

Собираемся вводить второй сервер для резерва и чтобы он не простаивал большую часть времени вижу смысл разнести нагрузку пополам. В общем, это уже детали реализации. Можно сделать и как вы говорите - поставить вторую сетевку, собрать бандл и в путь.

Edited February 10, 2016 by crank

[dmvy]

Да у вас же почти полка. Что вы хотите? Усредняете вы по 5 минут или сколько там и поэтому реальной картины не видите. Короче, это нормально и нужно расширяться до 2GE или десятки сразу

И действительно в 14 часов дня у вас уже 80% нагрузки на канал. В ЧНН она должен 1.5 раза больше. Вы удивитесь как у Вас аплинк подскочит, когда сделаете расширение NAT!

[rover-lt]

Здравствуйте.

Установили данный модуль и подключили в него один сервер (шейпер/NAT) с двухпортовой сетевкой. Одна сетевка смотрит в сторону бордера, другая в сторону абонентов. На порту идущему от бордера к этому серверу растут ошибки OutDiscards. При этом на порту от абонентов - все чисто.

На порту с ошибками загрузка трафика примерно 400/900 - входящего/исходящего относительно порта. Однако потери наблюдаются на трафике от 500 мбит в сторону сервера.



...



Сами ошибки на портах

cisco76#show interfaces gigabitEthernet 4/1
GigabitEthernet4/1 is up, line protocol is up (connected)
 Hardware is C7600 1Gb 802.3, address is 001b.53b4.acc0 (bia 001b.53b4.acc0)
 Description: nat-external
 MTU 1500 bytes, BW 1000000 Kbit/sec, DLY 10 usec,
    reliability 255/255, txload 161/255, rxload 45/255
 Encapsulation ARPA, loopback not set
 Keepalive set (10 sec)
 Full-duplex, 1000Mb/s
 input flow-control is off, output flow-control is off
 Clock mode is auto
 ARP type: ARPA, ARP Timeout 04:00:00
 Last input never, output never, output hang never
 Last clearing of "show interface" counters 00:08:36
 Input queue: 0/2000/0/0 (size/max/drops/flushes); Total output drops: 5383
 Queueing strategy: fifo
 Output queue: 0/40 (size/max)
 5 minute input rate 178513000 bits/sec, 53832 packets/sec
 5 minute output rate 633469000 bits/sec, 72433 packets/sec
    31044825 packets input, 12782242031 bytes, 0 no buffer
    Received 0 broadcasts (0 multicasts)
    0 runts, 0 giants, 0 throttles
    0 input errors, 0 CRC, 0 frame, 0 overrun, 0 ignored
    0 watchdog, 0 multicast, 0 pause input
    0 input packets with dribble condition detected
    41750480 packets output, 45844196832 bytes, 0 underruns
    0 output errors, 0 collisions, 0 interface resets
    0 unknown protocol drops
    0 babbles, 0 late collision, 0 deferred
    0 lost carrier, 0 no carrier, 0 pause output
    0 output buffer failures, 0 output buffers swapped out
cisco76#show interfaces gigabitEthernet 4/1 counters errors

Port        Align-Err    FCS-Err   Xmit-Err    Rcv-Err UnderSize OutDiscards
Gi4/1               0          0          0          0         0        5383

Port      Single-Col Multi-Col  Late-Col Excess-Col Carri-Sen     Runts    Giants
Gi4/1              0         0         0          0         0         0         0

Port       SQETest-Err Deferred-Tx IntMacTx-Err IntMacRx-Err Symbol-Err
Gi4/1                0           0            0            0          0

Как видно эти ошибки набежали за 8 минут при нагрузке 600-700 мбит.

Подскажите куда копать, где искать причину данный ошибок?



у вас "средняя температура по больнице" 400 на всос и 700 на выхлоп. За какой интервал времени усредненный? Microbursts - за четверть секунды через этот порт надо отправить 251 мегабит трафика. при Linerate - 1Gbps, 1 мегабит надо буферизовать (может быть мало буферов) или дискарднуть.

Дискарды нормально пережевываются tcp backoff-ом. Переключайте на 10g или шейпите перед подачей на эту Циску.
