Здравствуйте. Задача протянуть витую пару на расстояние 70 метров по воздуху с помощью опор. Провисание кабеля не должно превышать 6 метров в самой нижней точки. Изготовить опоры могу сам, любой сложности. Мне необходимо знать конструкцию опоры (размеры, фото, чертеж). Главное что бы было крепко и дёшево). Может кто сталкивался с таким вопросом?

[RN3DCX]

Высоту подвеса укажы.

[Z1zi]

70 метров по воздуху с помощью опор. Провисание кабеля не должно превышать 6 метров в самой нижней точки.

Исходя из этого, можно бегло посчитать, что "витуха" уличная с тросом при креплении к опоре через коуш на трос будет провисать примерно на 1,8-2м => высота точек крепления от земли должна быть не менее 8м.

Далее в беседу вступают инженеры по опорам.

[ccc]

Вам между какими то строениями надо протянуть или в чистом поле? Если второе то посто забейте 2 железные трубы и все. Просто вопрос сформулирован конечно в расчете на телепатов, но они никак от праздников отойти не могут.

[Branius]

70 метров по воздуху с помощью опор. Провисание кабеля не должно превышать 6 метров в самой нижней точки.

Исходя из этого, можно бегло посчитать, что "витуха" уличная с тросом при креплении к опоре через коуш на трос будет провисать примерно на 1,8-2м => высота точек крепления от земли должна быть не менее 8м.

Далее в беседу вступают инженеры по опорам.



Рассчитывал высоту на 10 метров делать, интересует площадь опоры и её конструкция.

[Branius]

Вам между какими то строениями надо протянуть или в чистом поле? Если второе то просто забейте 2 железные трубы и все. Просто вопрос сформулирован конечно в расчете на телепатов, но они никак от праздников отойти не могут.



Зданий рядом нет, сделать нужно в чистом поле. Просто трубы не подойдут, высоко, не устойчиво, ведь нужно залезть на верх еще будет. Растяжки делать нельзя, нет места для них. Нужна именно опора типа как на ЛЭП, только в уменьшенном варианте.

[satboy]

СВ-95-2, меньше не бывает. Имхо проще натянуть оптику, чем витуху...

[ShaNs24]

а, что например обычные бетонные опоры поставить? мы брали б\у по 2000р за шт. квадратные 9 метровые, бурили на 2 метра, вставляли воровайкой и готово. одна опора выходила где-то 5000-6000р.

а вообще оптикой проще.

Edited January 14, 2016 by ShaNs24

[slimxzet]

Зачем оптику советуете? Задачу знаете? Может там датчики какие-то или телефон аналоговый или еще что нибудь.

А что если просто закапать железные трубы, неужели не выдержат витуху с тросом? А монтировать с вышки.

[Bachaa]

Просто трубы не подойдут, высоко, не устойчиво, ведь нужно залезть на верх еще будет.



Есть такая практика. НО!!!! Поработать придется руками много и работа будет тяжелой, НО от такой работы можно получить кайф.

Вы можете сделать и установить трубы, но их придется доработать. И нужно будет пару раз в год обслуживать. Об этом чуть позже. Сперва про монтаж.

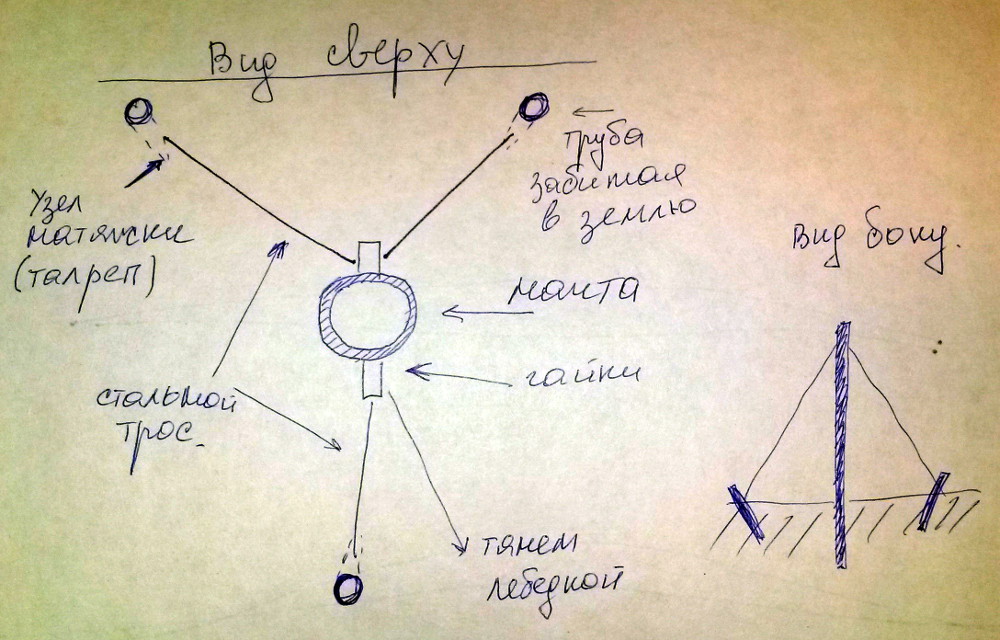

Поставить можно трубы. НА РАСТЯЖКИ, которые после монтажа демонтировать. Мы так делали. На верху пару тройку гаек, через которые протягивали трос. Потом на земле вбивали трубы, за которые цеплялся трос, натянутый лебедкой. Трос на верху просто перекидывается через гайки. В гайках резьбу сточить, чтобы не подрезать трос. При демонтаже на земле отрезали трос и вытягивали из гаек. Нагрузка на промежуточную трубу будет равняться только весу кабеля, что в вашем случае - ничтожно мало. Трубу можете установить в пробуренную лунку глубиной ниже точки промерзания грунта, залить бетоном, только не до самого верхи или просто забутить щебнем с песком.



С анкерными опорами такой вариант не выйдет. Там только растяжка. Или укос из двух труб.

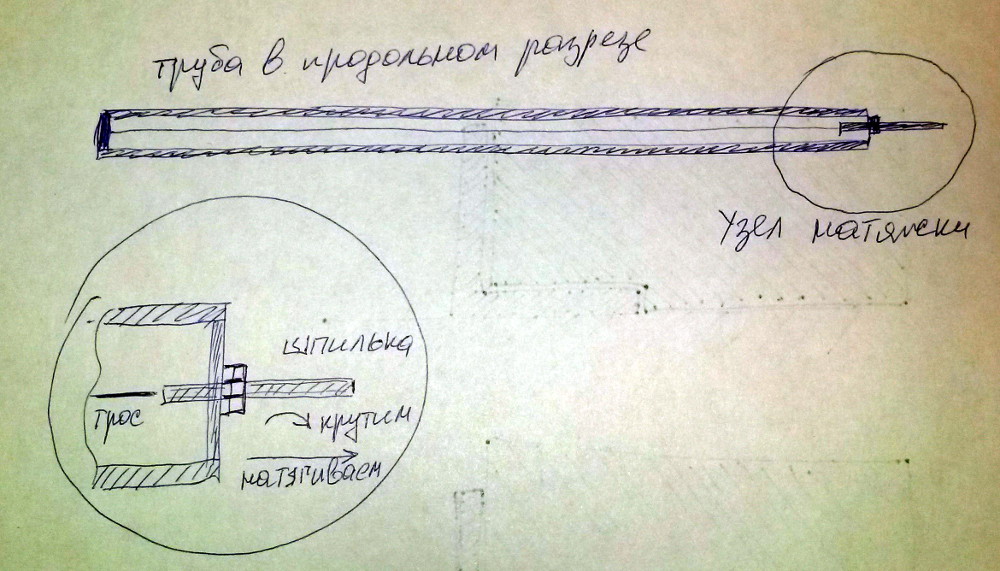

А вот трубу придется доработать. Нужно будет пропустить через нее трос. Внутри трубы. С одной стороны его накрепко закрепить. А на другом конце сделать систему натяжки. Можно просто шпильку, которую будете выкручивать, а она будет натягивать трос. Ну вобщем получится у вас система, как на армейских антеннах на уазиках. Та, что на 10м диапазон. Трубы можно делать сегментами. У нас было по 2 метра, т.к. перевозить неначем было. А вы можете сделать и по 6 метров две штуки.





С обслуживанием сложней, т.к. при снятых растяжках на трубу сложнее залесть, если только упор делать по створу вашей линии. А обслуживать надо будет весной натяжку троса. Т.к. замой он нереально натянется, практически в струну. Ваша трубв будет как бетонный столб. А вот по весне, когда моросы спаду ваш трос растянутый будет. Его надо будет подтянуть.



НО, я согласен с предыдущими ораторами, т.к. это все будет дорого, если не знаете, где своровать трубу. Я для себя для огорода воровал с отцом у электриков старые деревянные столбы. Которые уже просто стоят без проводов. Пилил его под откос, потом пилил пополам. Перевозили на машине. Волоком или еще как получится. Потом проволокой и ломом стягивал их друг за друга и ставили столб вот как тут:



Или тут:



Только деревяшку гораздо легче. Можно при помощи лебедки и вдвоем сдюжить.



Если вам действительно интересно поколхазить, то могу проконсультировать в скайпе. Будет интересно, если у вас получится.

А для чего витуху хотите пустить?

[satboy]

Зачем оптику советуете? Задачу знаете? Может там датчики какие-то или телефон аналоговый или еще что нибудь.

А что если просто закапать железные трубы, неужели не выдержат витуху с тросом? А монтировать с вышки.

Телефоны, датчики всякие, видео - прекрасно все конвертиться за недорого в IP и обратно...

Трубу надо запихивать толстостенную.. А еще лучше - профильную, типа 120x60. Можно фермовую мачту слепить для полного счатья... Фотки и размеры я выкладывал на форуме. Но когда есть возможность купить за 5 тысяч готовую опору - то проще использовать ее, чем городить фермы, трубы и прочее..

[Bachaa]

проще использовать ее, чем городить фермы



Использовать - ДА. Монтировать самому, без опыта и без техники - НЕТ.

[frol13]

Branius

А какая витуха-то ? Сколько пар? Со встроенным тросом или без? Эти опоры будут анкерными (концевыми) или их можно сделать промежуточными?

Насколько долговечным должно быть сие сооружение - 5 лет, 15 и больше?

Edited January 16, 2016 by frol13

[frol13]

Branius

Пардон, не увидел, что зданий рядом нет, да еще хотите наверх лазить. Тогда - вариантов 2. Либо ж/б - устанавливается подъемной техникой, либо деревянные - на ж/б приставке или без таковой - можно поставить и без подъемной техники. Зависит от того, что дешевле найдете, и может ли туда подъемная техника подойти. Надеюсь, "витуха"- это до 10-ти пар ? А то, как выяснилось, и 100-парник некоторые "витухой" именуют- тогда все вышеописанное, только с подкосами, на тросе 5 мм - (со скидкой на качество того троса общедоступного, который продают в магазинах крепежа). С трубой рекомендую не заморачиваться, если только она у вас в наличии не имеется.и лежит где-то рядом и вам ее больше девать некуда.

[satboy]

проще использовать ее, чем городить фермы



Использовать - ДА. Монтировать самому, без опыта и без техники - НЕТ.

Практически в любом городе бывшего СССР, за недорого можно найти Ямобур.. Цена вопроса установки пары столбов будет дешевле, чем перевозка и разгрузка этих же 2 столбов. Хотя есть установленные ямобуры на манипуляторе, с удлинненным кузовом... Сами привезли, быстро пробурились и воткнули :)

[Andrei]

Поставить можно трубы. НА РАСТЯЖКИ, которые после монтажа демонтировать. Мы так делали. На верху пару тройку гаек, через которые протягивали трос. Потом на земле вбивали трубы, за которые цеплялся трос, натянутый лебедкой. Трос на верху просто перекидывается через гайки. В гайках резьбу сточить, чтобы не подрезать трос. При демонтаже на земле отрезали трос и вытягивали из гаек. Нагрузка на промежуточную трубу будет равняться только весу кабеля, что в вашем случае - ничтожно мало. Трубу можете установить в пробуренную лунку глубиной ниже точки промерзания грунта, залить бетоном, только не до самого верхи или просто забутить щебнем с песком.



С анкерными опорами такой вариант не выйдет. Там только растяжка. Или укос из двух труб.



А вот трубу придется доработать. Нужно будет пропустить через нее трос. Внутри трубы. С одной стороны его накрепко закрепить. А на другом конце сделать систему натяжки. Можно просто шпильку, которую будете выкручивать, а она будет натягивать трос. Ну вобщем получится у вас система, как на армейских антеннах на уазиках. Та, что на 10м диапазон. Трубы можно делать сегментами.

Перечитал трижды, но так и не смог себе представить ни первого варианта, ни второго. :(

[frol13]

Перечитал трижды, но так и не смог себе представить ни первого варианта, ни второго. :(

Почитайте где-нибудь про "метод падающей стрелы" - используется для подъема мачт, башен, опор, потом еще раз то, что написал Bachaa

Только сразу предупреждаю- метод опасный, нужны спецприсобления и опыт в монтаже.

[Bachaa]

Сами привезли, быстро пробурились и воткнули :)





Такое стоит денег. Я как бы монтажом ЛЭП занимаюсь в том числе, знаю что и сколько :)

[Bachaa]

Перечитал трижды, но так и не смог себе представить ни первого варианта, ни второго. :(





Растяжки делали только после установки трубы. Перед монтажом. После трос отрезали снизу (раскручивать лень было) и через гайку вытаскивали и уносили. Трубы тоже из земли выкапывали и забирали.





Тут принцип работы как в антенне Куликова

http://www.russianarms.ru/forum/index.php?topic=11902.0

[Andrei]

Первое теперь понятно. Второе - нет. Да и ладно. :)

[frol13]

Bachaa Честно говоря, я думал что так вы трубу поднимаете- ведь в принципе можно. А трубу как ставите, если она тяжелая и техники нет?

[Branius]

Всем спасибо за советы.Но похоже ни чего не выйдет. Витуха нужна была для передачи интернета от модема к компу. Соседи стали против, что бы над их огородом проходил в воздухе кабель. Если договорюсь, отпишусь о результатах.Возможно попробую использовать WI-FI.

[Bachaa]

Соседи стали против, что бы над их огородом проходил в воздухе кабель



Конечно против! Там же такое излучение! Гамма и бета лучи капусту всю пожгут :)

[Vasmer]

смех с смехом насчет лучей капусты а один раз уперлись волсину повешать сказав что тут я ращу картошку .... притом на меже вылез мне второй вариант на 60 тыс дороже

[frol13]

Соседи стали против, что бы над их огородом проходил в воздухе кабель



Конечно против! Там же такое излучение! Гамма и бета лучи капусту всю пожгут :)

Смех - смехом, но 1. Там могут быть резоны - трактор загоняют для обработки или еще какую технику, или может построить что-нибудь планируют. 2. Народ вообще неохотно к себе пускает на территорию-мало ли чего натворят. Вопросы доступа надо заранее обсуждать - несколько случаев было, когда долго и упорно "отлавливали" владельцев коттеджей чтобы просто зайти на их территорию - например, опора ВЛ110 стоит на территории частного коттеджа, а нам там работать надо.
